LRS-35-12 Fuente Conmutada 12V 3A MEAN WELL

INFORMACIÓN

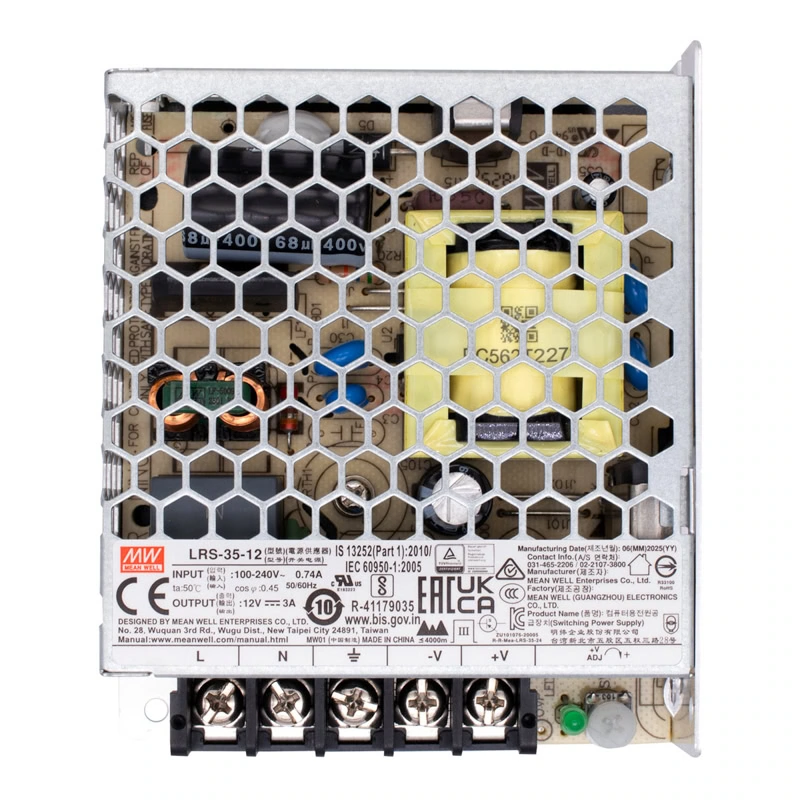

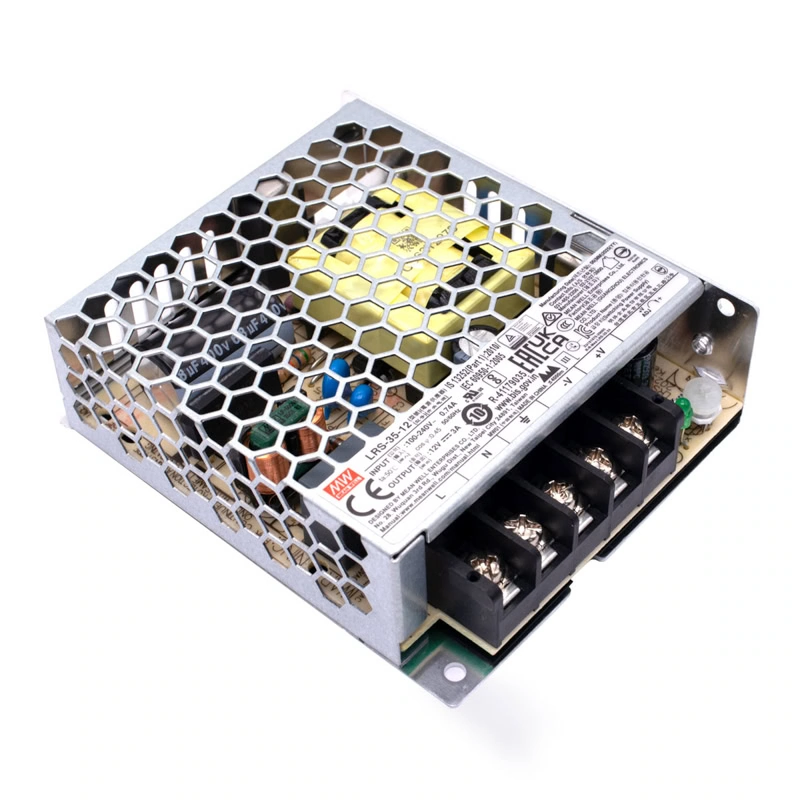

La LRS-35-12 es una fuente conmutada de 12 V y 3 A (36 W) de la marca MEAN WELL, diseñada para transformar la energía de la red eléctrica (100–240 V AC) en un voltaje estable de 12 V DC. Su carcasa metálica ventilada permite una buena disipación de calor sin necesidad de ventilador, lo que la hace compacta y silenciosa para uso continuo.

Esta fuente se utiliza para alimentar equipos electrónicos y proyectos a 12 V, como tiras LED, módulos electrónicos, tarjetas de desarrollo, sistemas de automatización y aplicaciones industriales ligeras. Incorpora protecciones contra cortocircuito, sobrecarga y sobrevoltaje, lo que ayuda a proteger tus dispositivos y prolongar su vida útil, siendo una opción práctica y segura tanto para proyectos profesionales como de electrónica en general.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-35-12

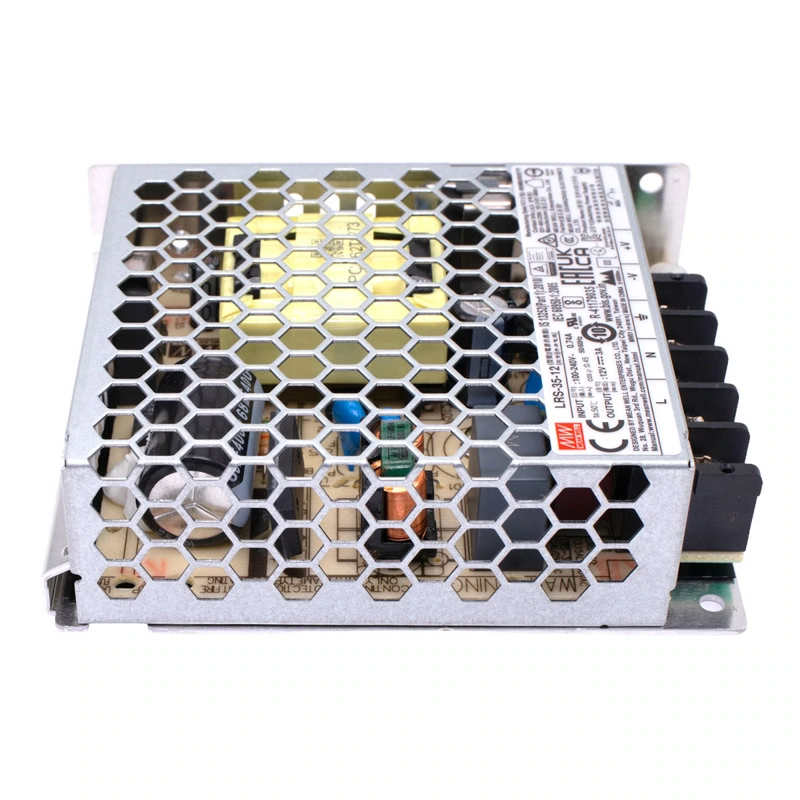

• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida:12 V DC
• Rango de ajuste de voltaje: 10.2 ~ 13.8 V DC
• Corriente salida: 3A
• Frecuencia: 50/60Hz
• Potencia: 36 W
• Eficiencia: 86%
• Ripple y ruido: 120 mVp-p (máx.)
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C
• Altitud de operación: Hasta 5000 m (con derating)
• Enfriamiento: Convección natural (sin ventilador)
• Normativas: UL62368-1, EN62368-1, EN60335-1, EN61558-1/2-16

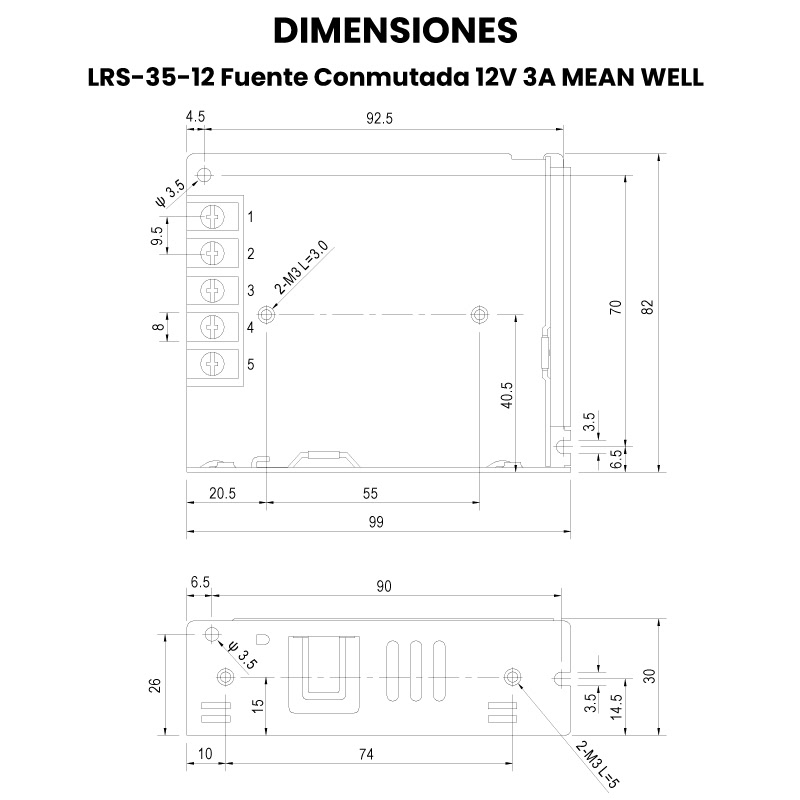

• Dimensiones: 99 mm x 82 mm x 32 mm
• Peso: 208 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones

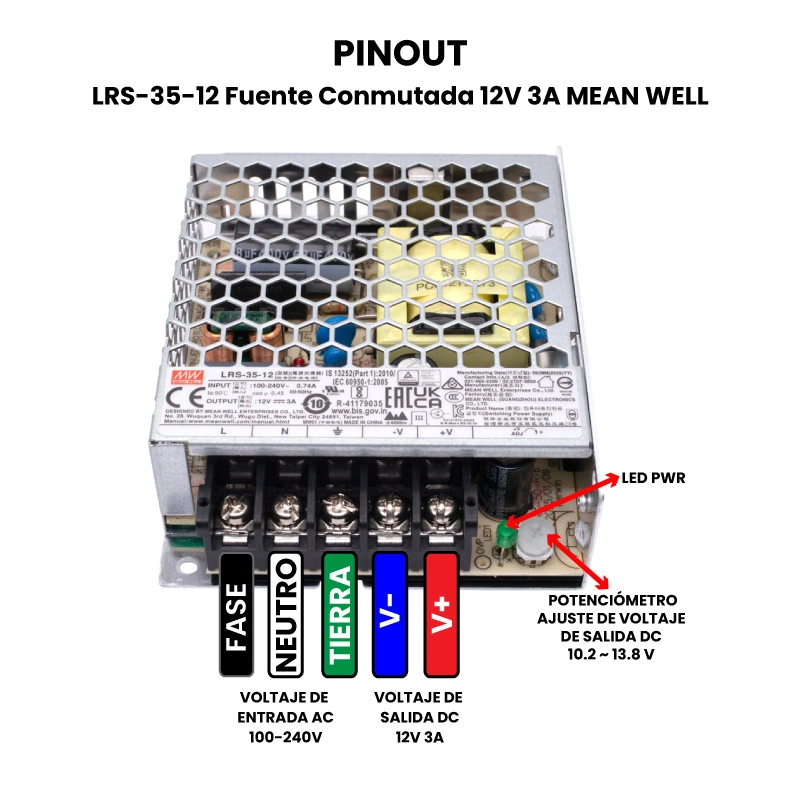

• Pinout

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de tiras LED y sistemas de iluminación LED de 12 V
• Fuente de energía para tarjetas electrónicas, módulos y placas de desarrollo
• Uso en proyectos de electrónica y robótica
• Alimentación de controladores, relevadores y sensores
• Sistemas de automatización y control industrial ligero
• Equipos de instrumentación electrónica y laboratorio
• Integración en gabinetes eléctricos y tableros de control
• Alimentación de dispositivos de bajo consumo en uso continuo
• Proyectos educativos, prototipos y aplicaciones STEM
• Reemplazo de fuentes internas en equipos electrónicos y aparatos eléctricos

Recomendaciones de uso

• Verifica que la tensión de entrada esté dentro del rango permitido (85–264 V AC) antes de conectarla.
• No excedas la corriente máxima de salida (3 A); si tu aplicación consume más, utiliza una fuente de mayor capacidad.
• Instálala en un lugar bien ventilado, dejando espacio alrededor de la carcasa para una correcta disipación de calor.
• Utiliza cables adecuados al consumo de corriente para evitar caídas de voltaje o sobrecalentamiento.

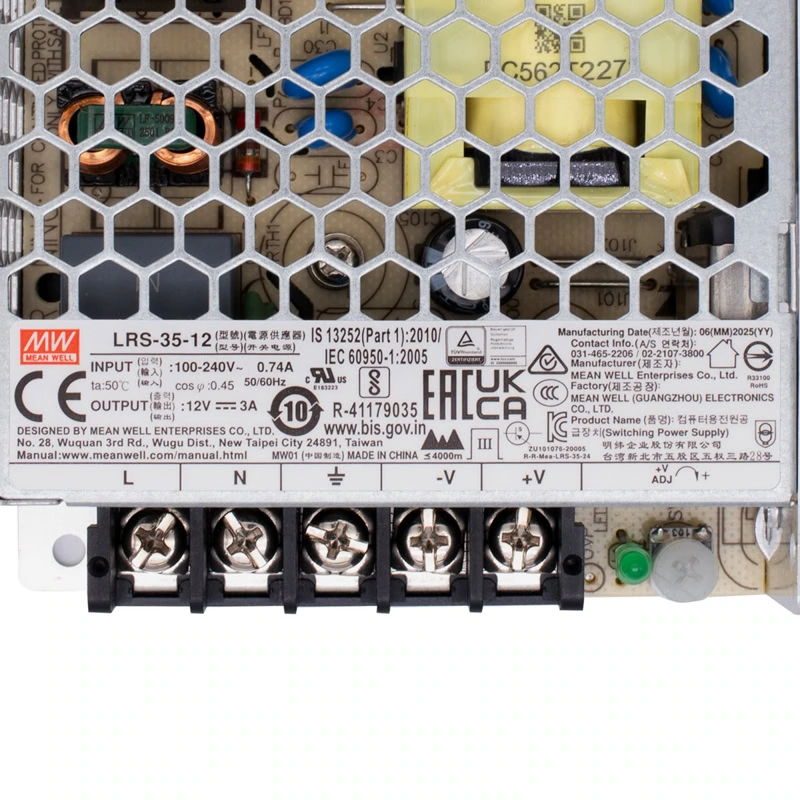

• Conecta correctamente fase (L), neutro (N) y tierra (FG) para un funcionamiento seguro y estable.
• Ajusta el voltaje de salida solo dentro del rango permitido (10.2 a 13.8 V) si la aplicación lo requiere.
• Evita el contacto directo con la carcasa o terminales mientras esté energizada.

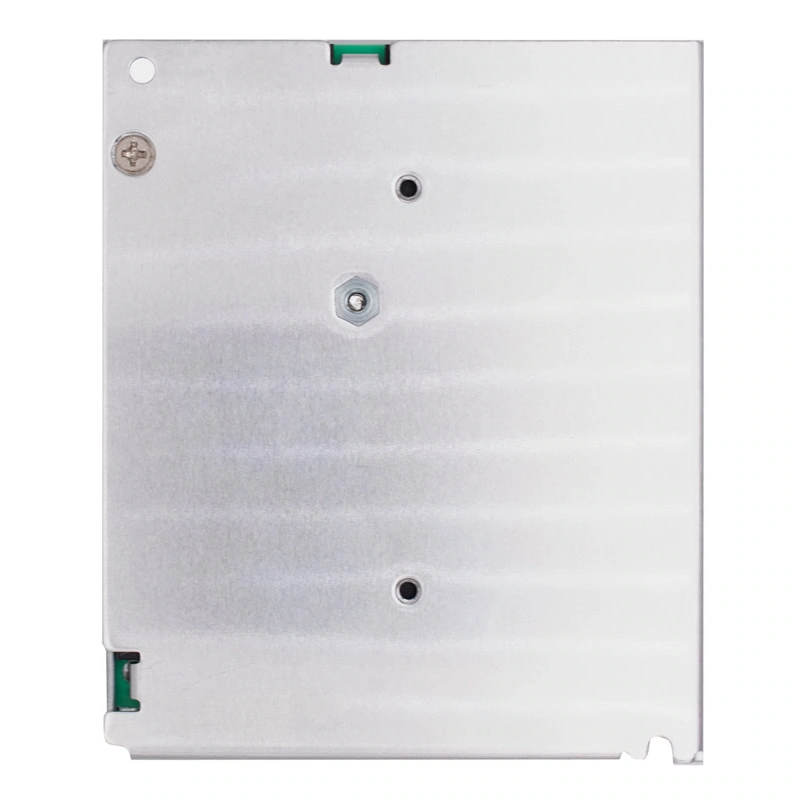

• Para instalaciones fijas, monta la fuente firmemente sobre una superficie metálica o gabinete eléctrico.
• No la expongas a humedad, polvo excesivo o líquidos, ya que no cuenta con protección IP.
• En aplicaciones continuas o críticas, considera un margen de carga del 20–30 % para prolongar su vida útil.

¿Qué significa LRS?

LRS es el nombre de la serie de fuentes conmutadas compactas de MEAN WELL, diseñada para ofrecer alta eficiencia, tamaño reducido y operación confiable. Esta serie se caracteriza por su carcasa metálica ventilada, perfil bajo, entrada universal de voltaje y protecciones eléctricas integradas, lo que la hace ideal para aplicaciones industriales ligeras, electrónicas y de automatización.
