LRS-200-24 Fuente Conmutada 24V 8.8A MEAN WELL

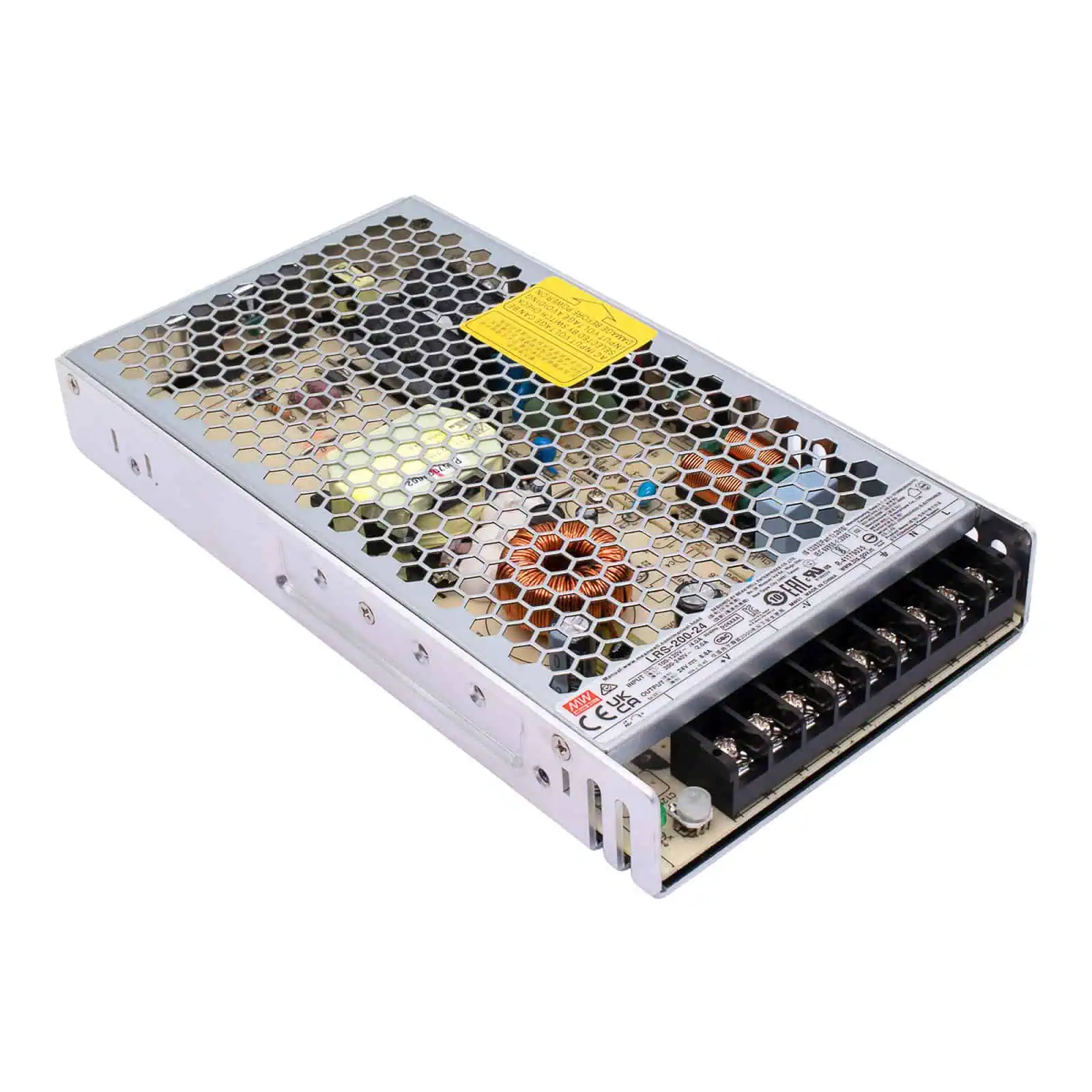

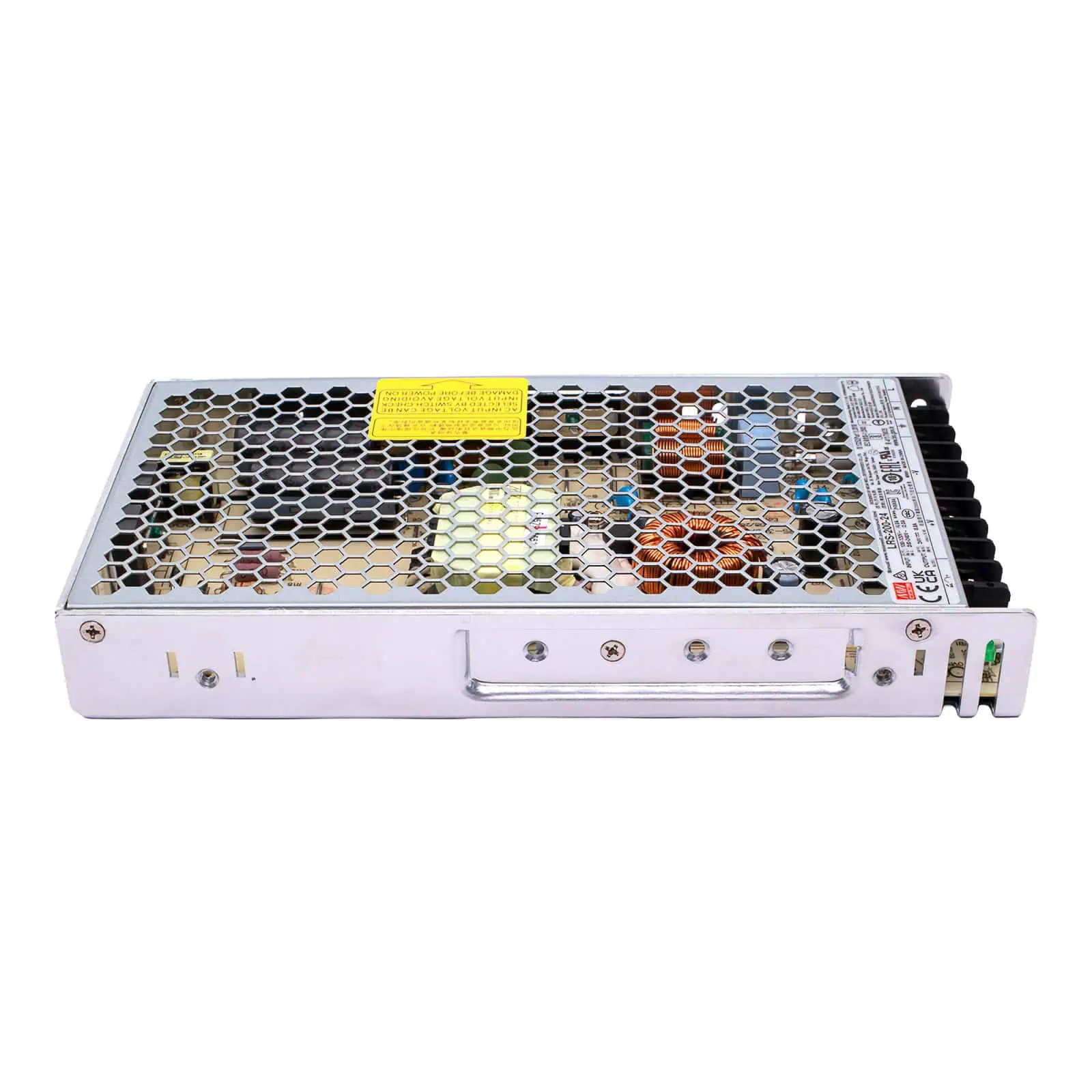

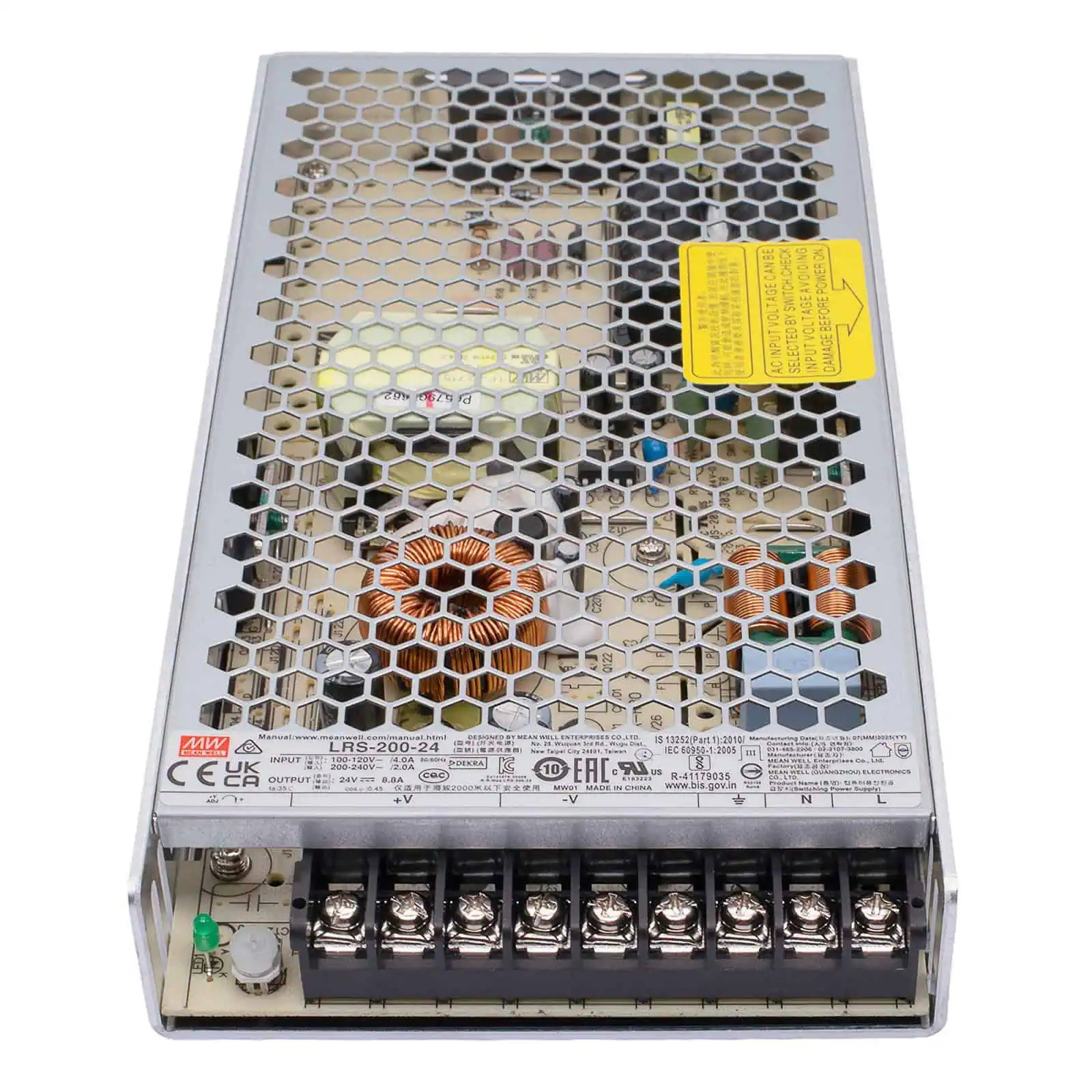

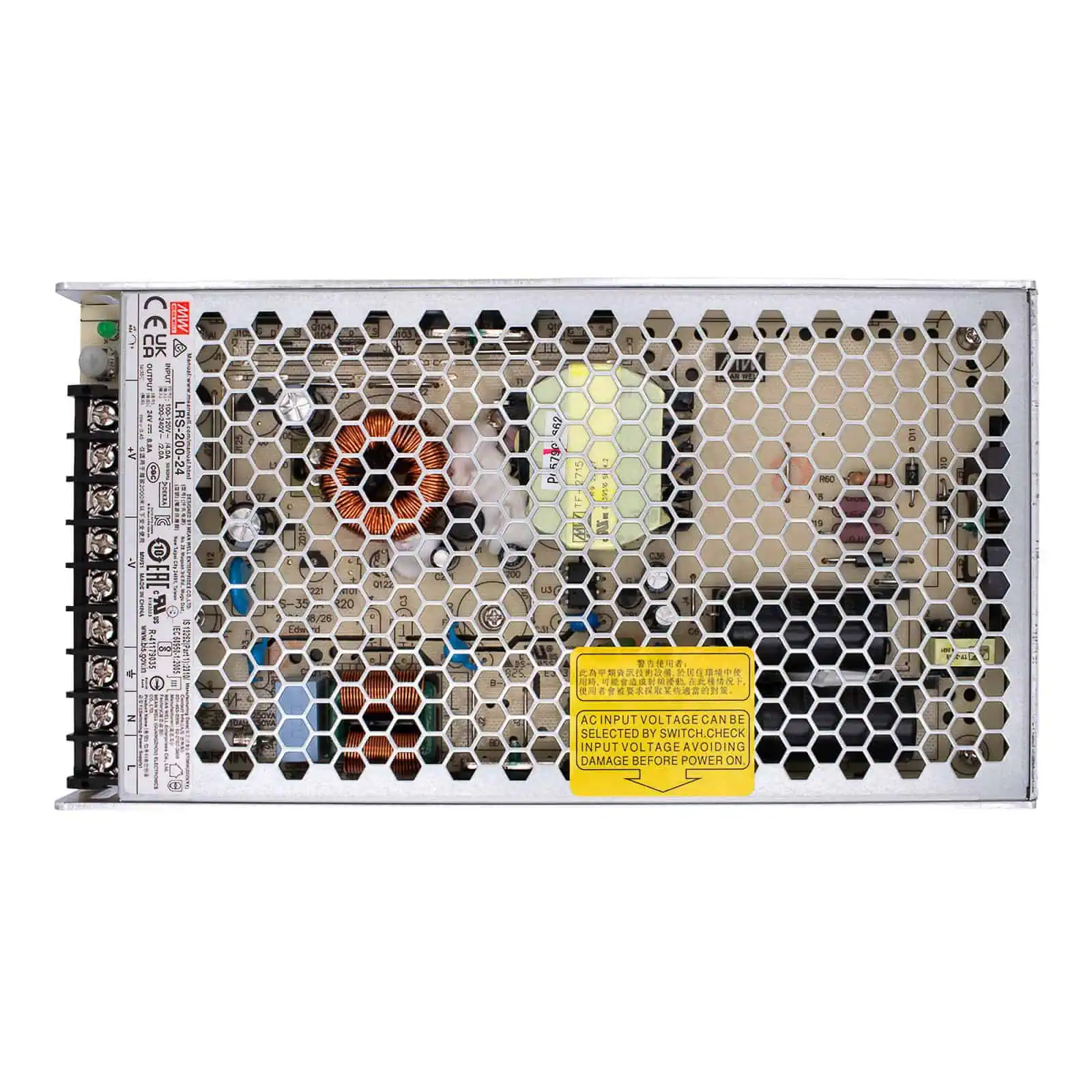

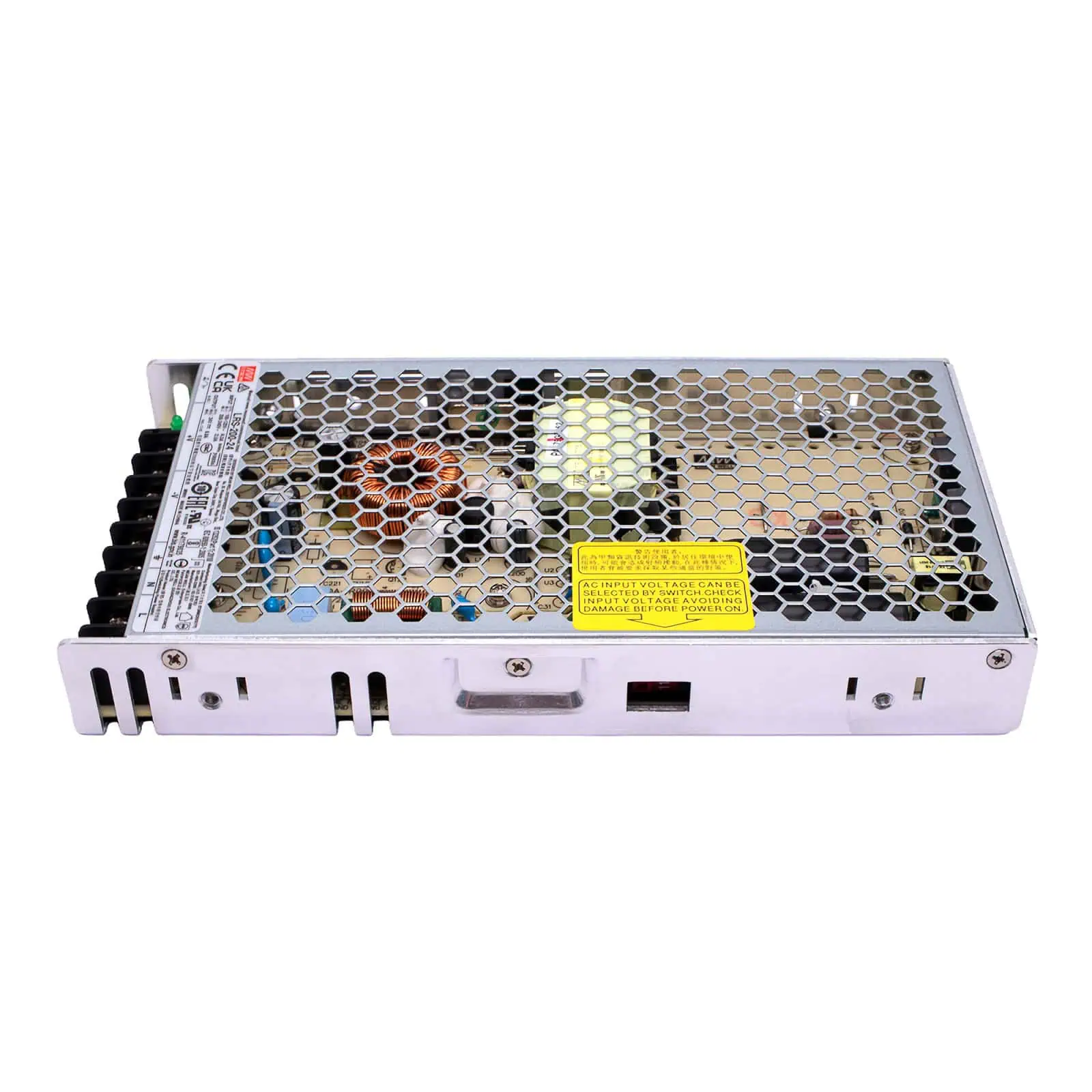

La LRS-200-24 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 24 V DC con una capacidad de hasta 8.8 A, diseñada para integrarse en equipos electrónicos y tableros de control donde se requiere mayor potencia en un formato compacto. Trabaja con entrada universal de 100 a 240 V AC, lo que permite utilizarla en distintas instalaciones eléctricas, y su carcasa metálica perforada favorece la disipación del calor mediante convección natural para operación sin ventilador en múltiples aplicaciones.

Se utiliza como fuente de energía en sistemas de automatización, control industrial, iluminación LED de 24 V, impresoras 3D, CNC, drivers de motores y equipos electrónicos, donde se necesita una salida de 24 V con mayor capacidad de corriente. Incorpora protecciones contra cortocircuito, sobrecarga y sobretensión, además de indicador LED de encendido y ajuste de voltaje de salida para adaptarse a diferentes configuraciones de trabajo dentro de aplicaciones industriales y de desarrollo electrónico.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-200-24
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 24 V DC
• Rango de ajuste de voltaje:  21.6 ~ 28.8V DC
• Corriente salida: 8.8 A
• Frecuencia: 50/60Hz
• Potencia: 200 W
• Eficiencia: 89.5%
• Ripple y ruido: 120 mVp-p (máx.)
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión

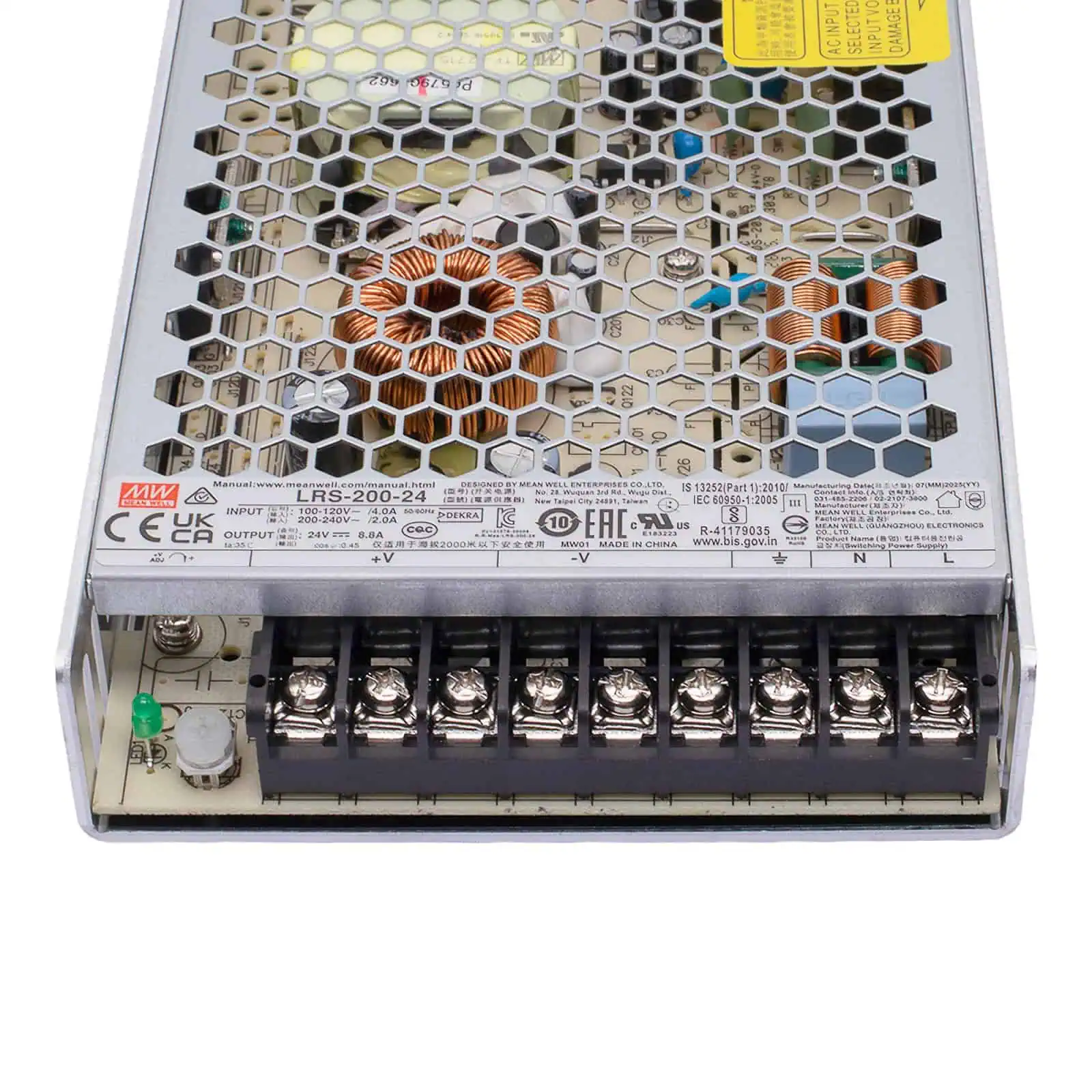

• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C

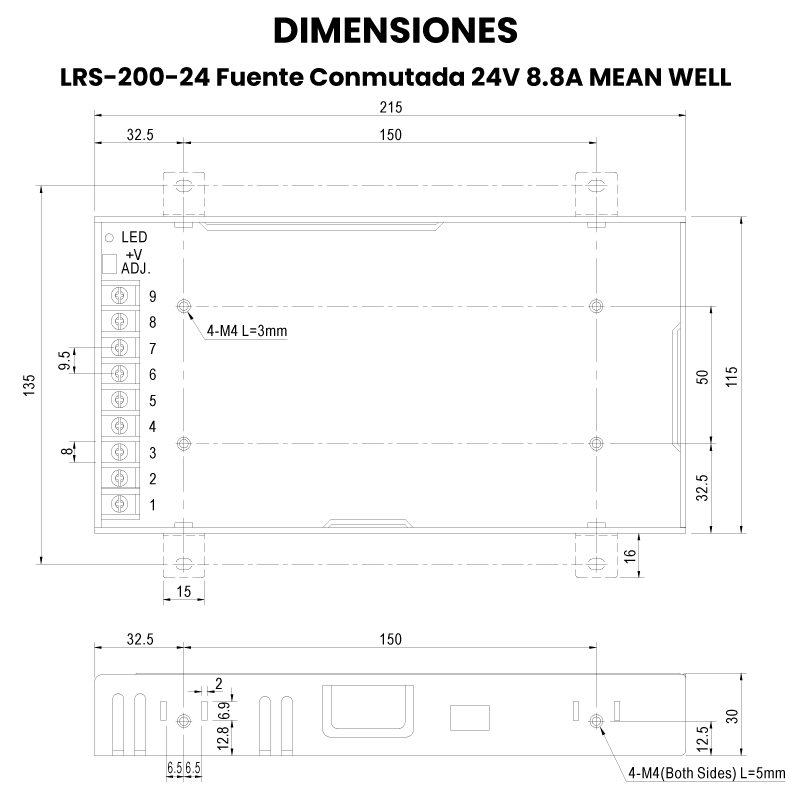

• Dimensiones: 215 mm x 115 mm x 30 mm
• Peso: 632g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

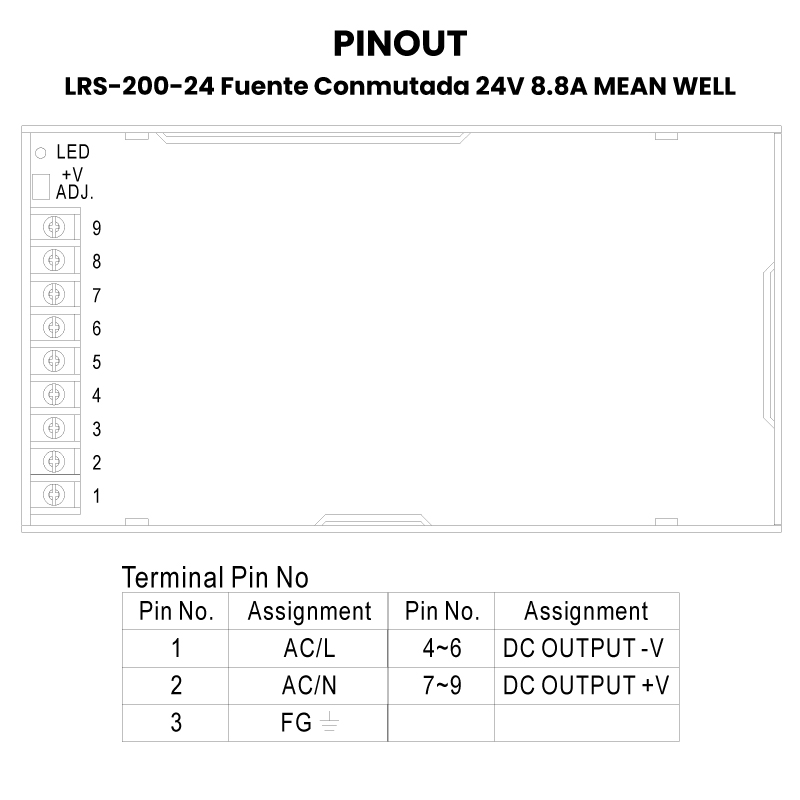

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de sistemas de automatización y control industrial
• PLC, módulos de I/O, sensores y controladores industriales
• Motores DC, actuadores y solenoides de 24 V
• Drivers para motores paso a paso en CNC y maquinaria
• Impresoras 3D y equipos de fabricación digital
• Tiras y luminarias LED de 24 V de mayor potencia
• Pantallas LED y señalización electrónica
• Integración en tableros eléctricos y gabinetes de control
• Equipos de telecomunicaciones y networking industrial
• Instrumentación electrónica y bancos de prueba
• Sistemas de seguridad, control de acceso y CCTV industrial
• Desarrollo de prototipos y proyectos electrónicos de alta corriente

Recomendaciones de uso

• Verificar que el voltaje de entrada (100–240 VAC) corresponda a la red eléctrica antes de energizar.
• Conectar correctamente L, N y tierra (FG) para mejorar la seguridad y reducir interferencias eléctricas.
• No exceder la corriente nominal de 8.8 A en la salida de 24 V.
• Instalar en un lugar con ventilación adecuada, evitando cubrir la carcasa metálica para facilitar la disipación de calor.

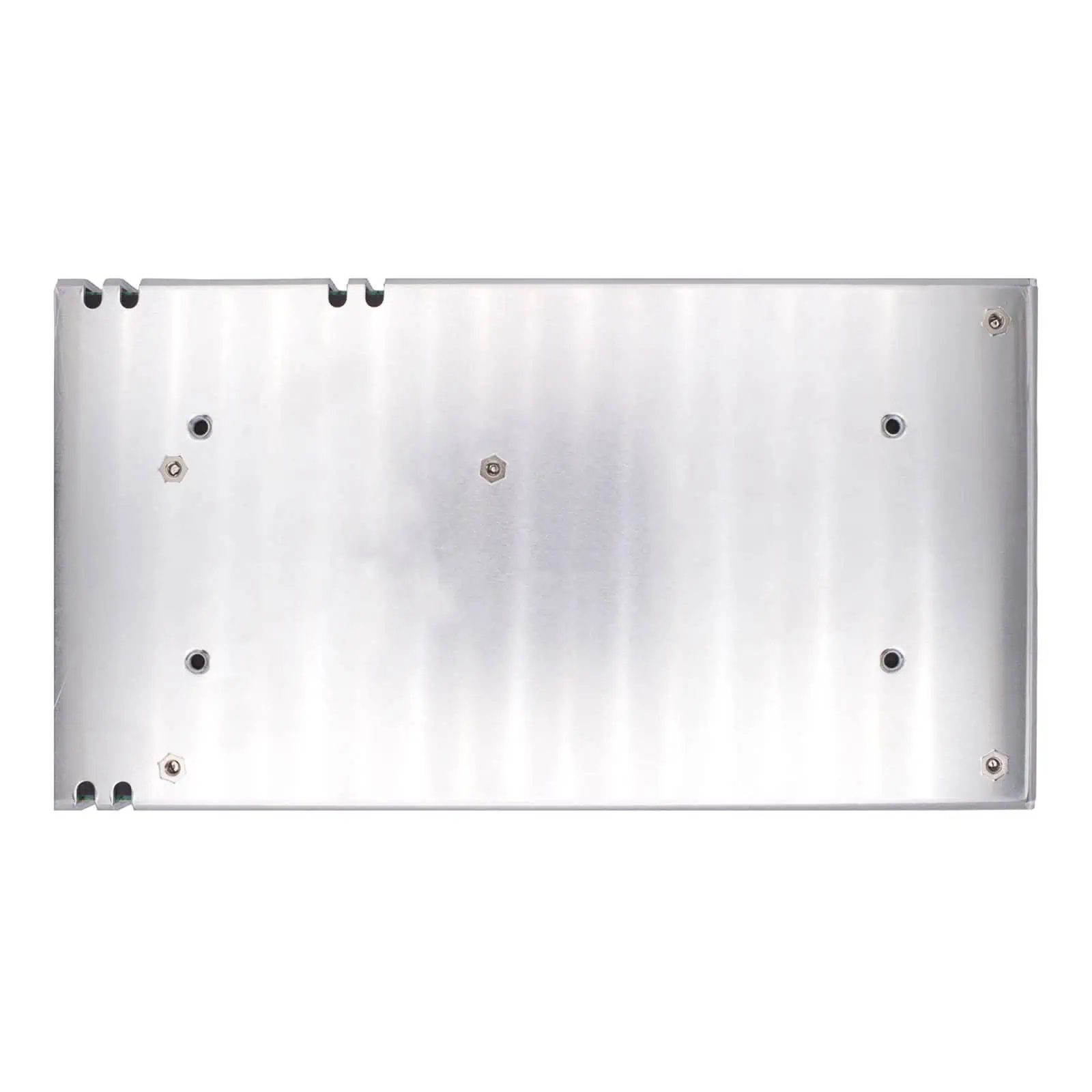

• Fijar la fuente con los tornillos en los orificios de montaje para evitar movimiento o vibración.
• Utilizar cableado del calibre adecuado según la corriente y la distancia para prevenir calentamiento y caídas de tensión.
• Ajustar el potenciómetro de salida (V-ADJ) solo si es necesario y comprobando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para operación continua, trabajar preferentemente a 70–80 % de la carga máxima para mejorar el desempeño térmico y la vida útil.

¿Qué significa LRS?

LRS es el nombre de la serie de fuentes conmutadas compactas de MEAN WELL, diseñada para ofrecer alta eficiencia, tamaño reducido y operación confiable. Esta serie se caracteriza por su carcasa metálica ventilada, perfil bajo, entrada universal de voltaje y protecciones eléctricas integradas, lo que la hace ideal para aplicaciones industriales ligeras, electrónicas y de automatización.
