LRS-100-5 Fuente Conmutada 5V 18A MEAN WELL

INFORMACIÓN

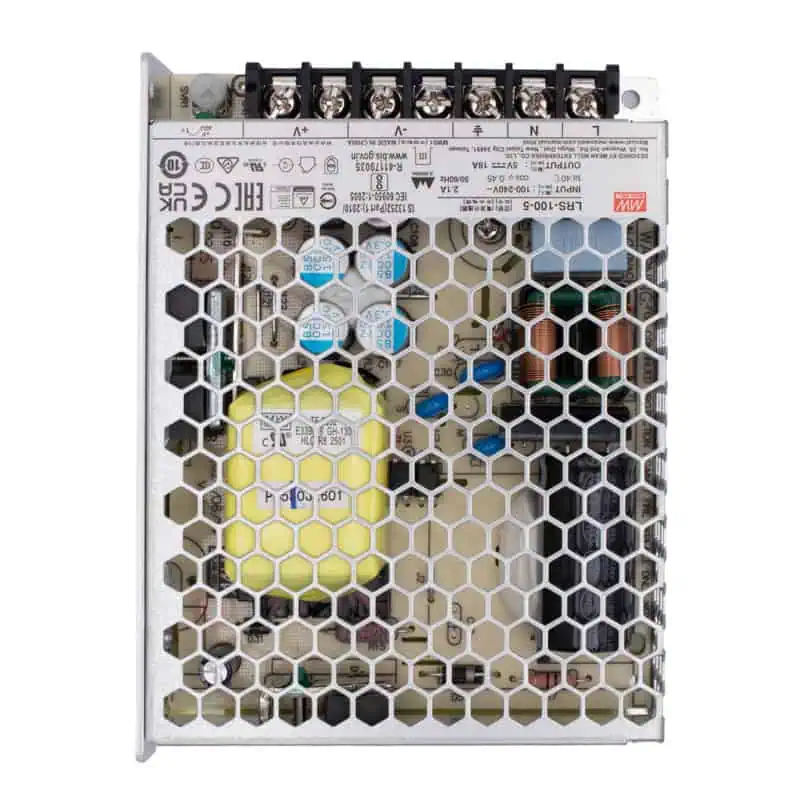

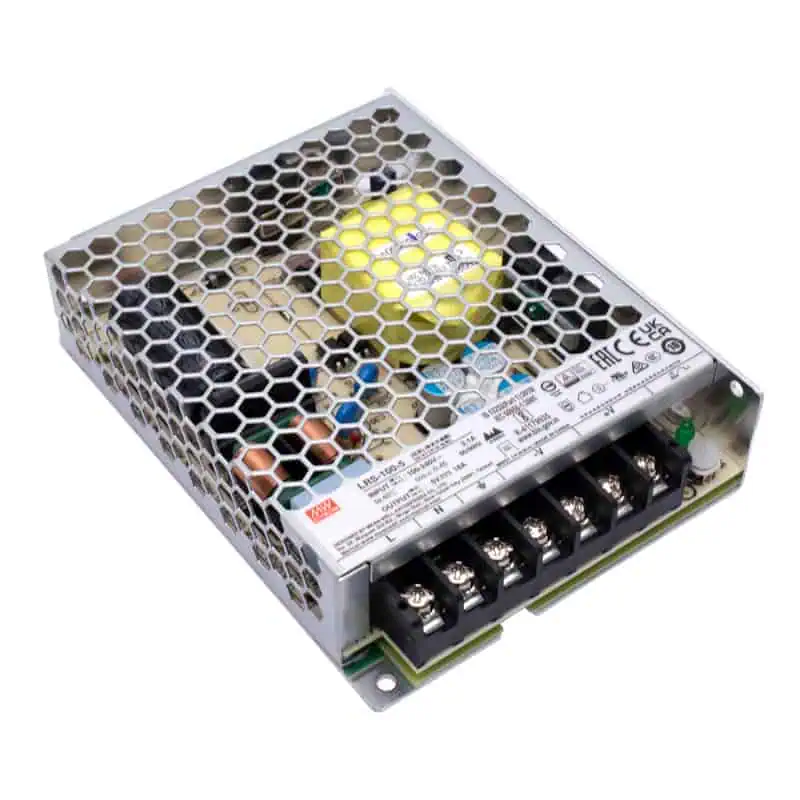

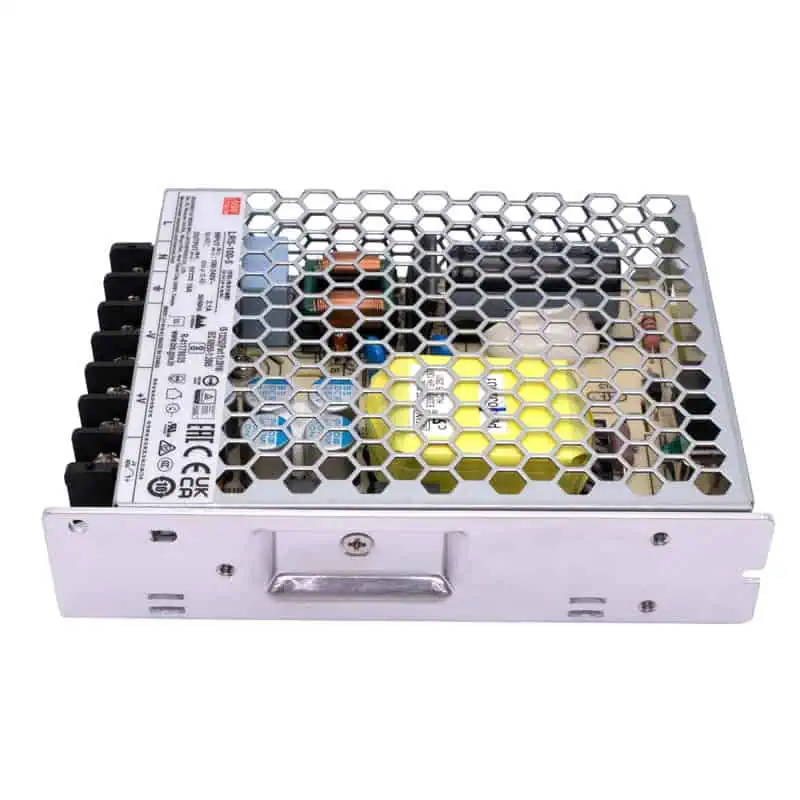

La LRS-100-5 de MEAN WELL es una fuente de alimentación conmutada diseñada para convertir corriente alterna en una salida de 5 V DC con capacidad de hasta 18 A, en un formato compacto y de bajo perfil. Su estructura metálica perforada favorece la disipación del calor mediante convección natural, por lo que puede trabajar sin ventilador en muchas aplicaciones. Opera con entrada universal de 100 a 240 V AC, lo que permite utilizarla en distintos entornos eléctricos.

Se utiliza como alimentación principal en equipos electrónicos, sistemas de automatización, tiras LED, impresoras 3D, proyectos con microcontroladores y maquinaria industrial, donde se requiere una fuente de 5 V estable y de alta corriente. Incorpora protecciones contra sobrecarga, cortocircuito y sobretensión, además de un indicador LED de encendido y ajuste fino del voltaje de salida para adaptarse a diferentes configuraciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-100-5
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 5 V DC
• Corriente de salida: 18A
• Frecuencia: 50/60Hz
• Potencia: 100W
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Rango de ajuste de voltaje: 4.5 ~ 5.5 V DC
• Temperatura de almacenamiento: −40 °C a +85 °C
• Enfriamiento: Convección natural (sin ventilador)

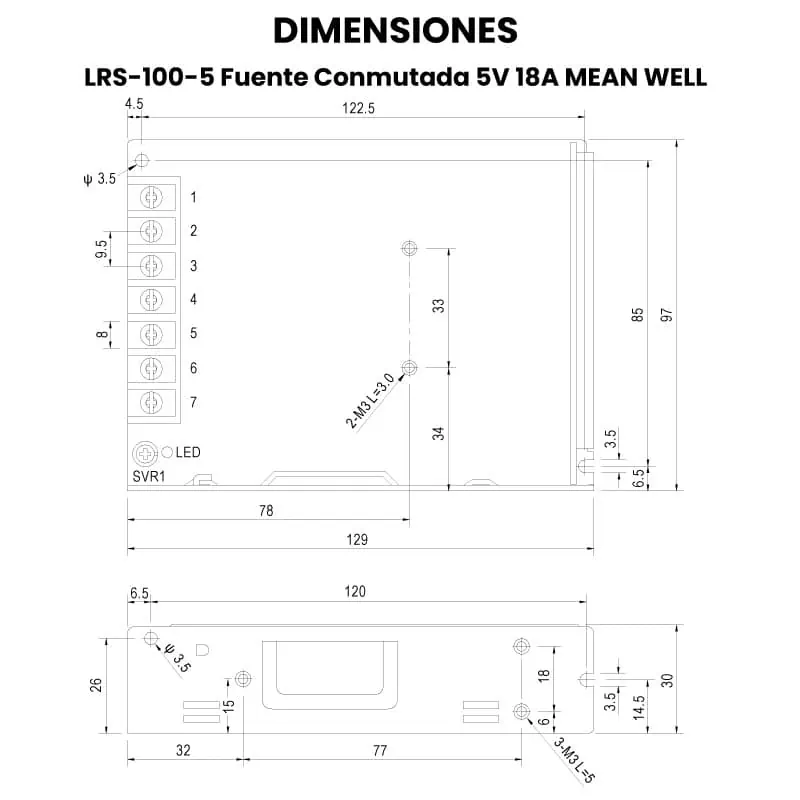

• Dimensiones: 129 mm x 97 mm x 30 mm
• Peso: 334g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

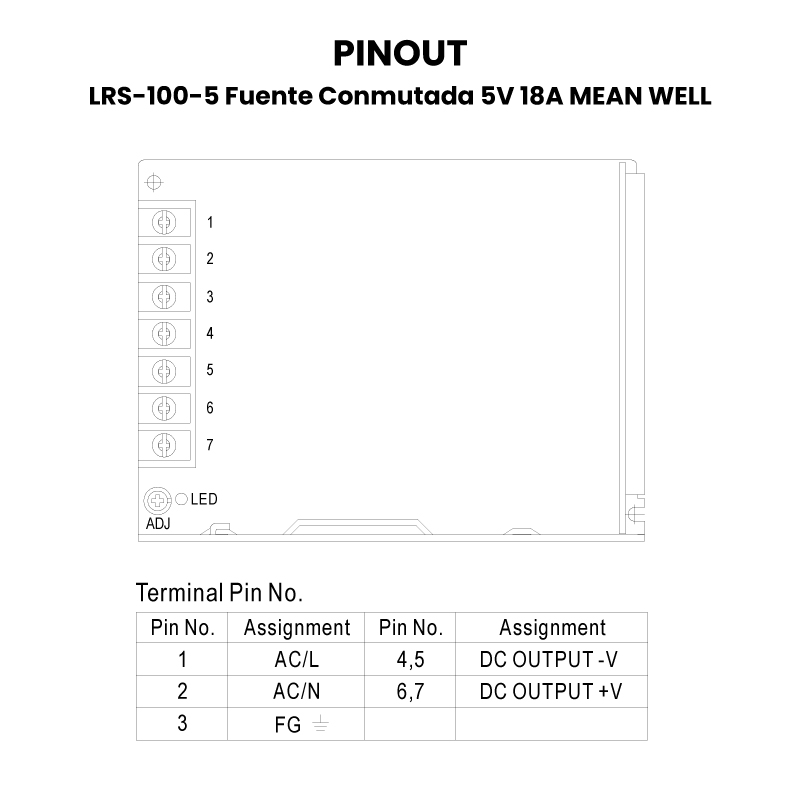

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de tiras y módulos LED de 5 V
• Proyectos con Arduino, ESP32, Raspberry Pi y otros microcontroladores
• Sistemas de automatización y control industrial
• Pantallas LED, displays y señalización electrónica
• Impresoras 3D y equipos de fabricación digital
• Equipos de comunicaciones y redes que trabajan a 5 V
• Integración en tableros eléctricos y gabinetes electrónicos
• Instrumentación electrónica y bancos de prueba
• Desarrollo de prototipos y proyectos maker
• Alimentación de motores DC, relés y módulos de potencia de 5 V

Recomendaciones de uso

• Verificar que el voltaje de entrada (AC) corresponda a la red eléctrica antes de energizar.

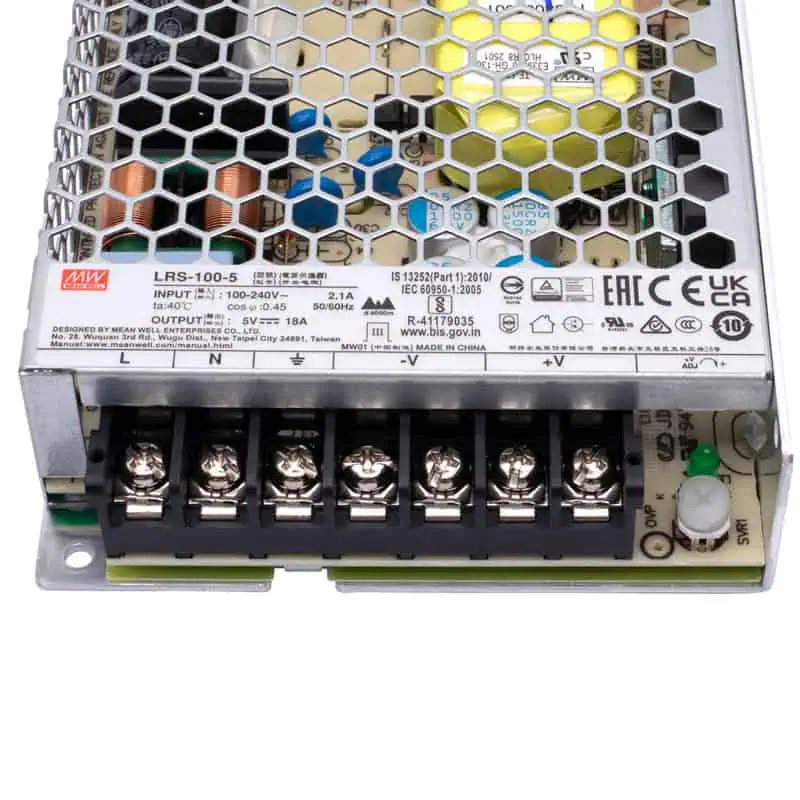

• Realizar correctamente la conexión de L, N y tierra (FG) para un funcionamiento adecuado y mayor seguridad.
• No exceder la corriente nominal de 18 A en la salida.
• Instalar en un lugar con buena ventilación, sin obstruir la rejilla metálica para facilitar la disipación de calor.
• Evitar el contacto con superficies metálicas sueltas; fijarla mediante los orificios de montaje.
• Ajustar el potenciómetro de salida (V-ADJ) solo si es necesario y con un multímetro para verificar el voltaje.
• Utilizar cableado adecuado al nivel de corriente para evitar caídas de tensión y calentamiento.
• No operar en ambientes con humedad, polvo excesivo o vibración elevada sin protección adicional.
• Desconectar la alimentación antes de realizar cableado o mantenimiento.
• Considerar un margen de trabajo (≈70–80 % de la carga máxima) para aplicaciones continuas.

¿Qué significa LRS?

LRS es el nombre de la serie de fuentes conmutadas compactas de MEAN WELL, diseñada para ofrecer alta eficiencia, tamaño reducido y operación confiable. Esta serie se caracteriza por su carcasa metálica ventilada, perfil bajo, entrada universal de voltaje y protecciones eléctricas integradas, lo que la hace ideal para aplicaciones industriales ligeras, electrónicas y de automatización.
