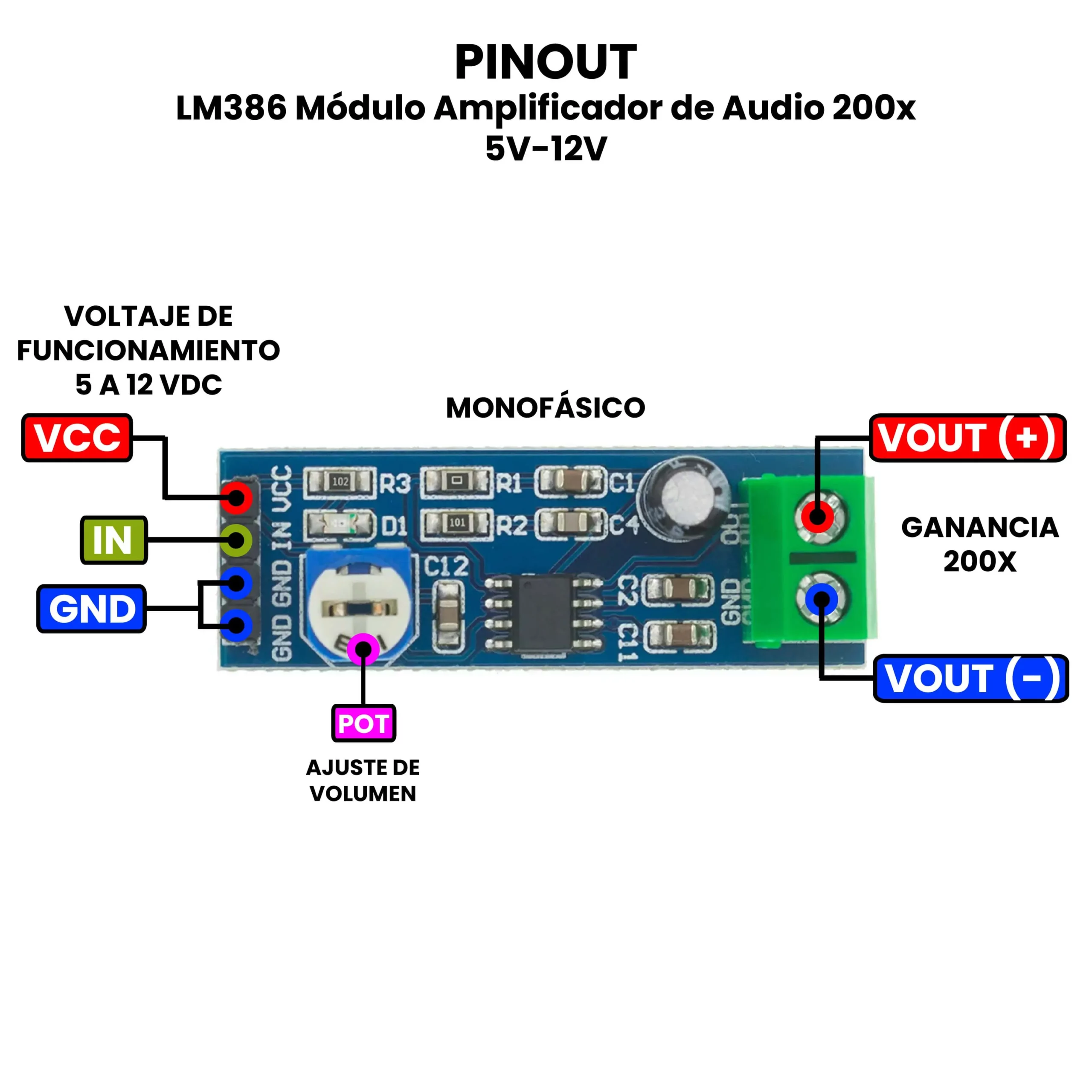

AR3455 - LM386 Módulo Amplificador de Audio 200x 5V-12V PINOUT

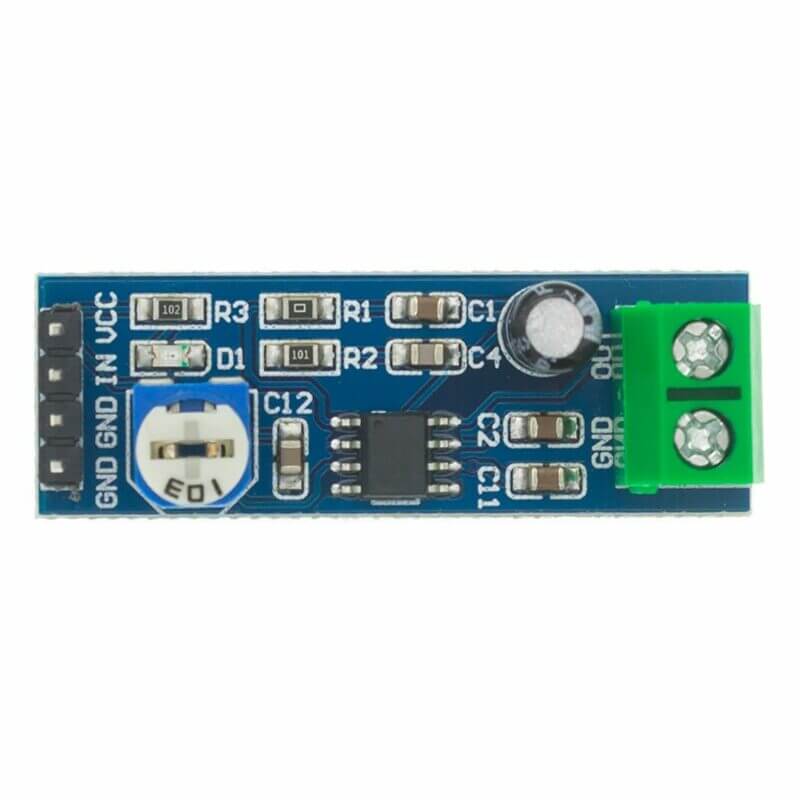

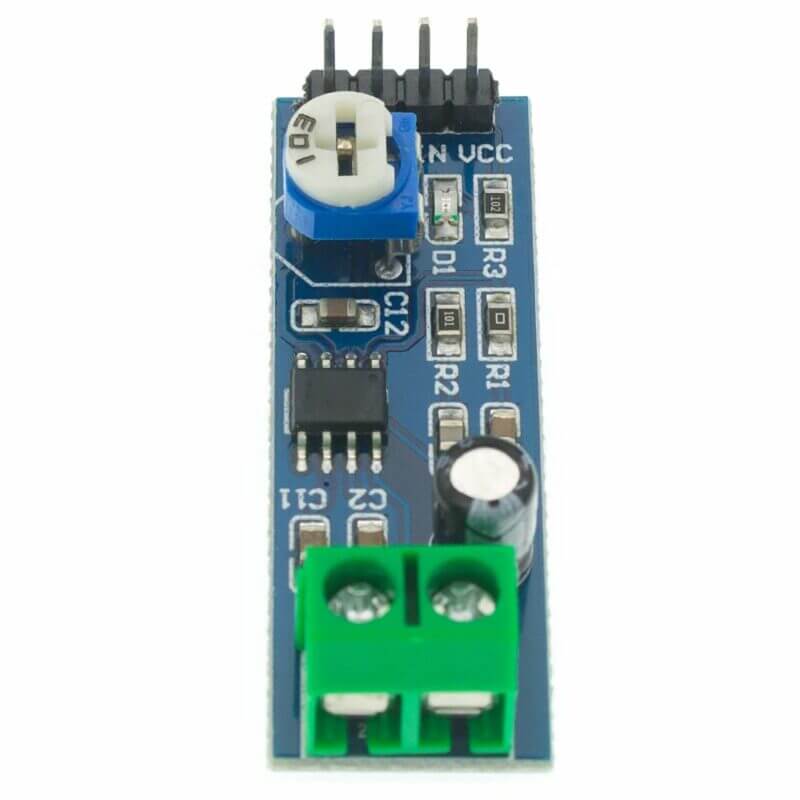

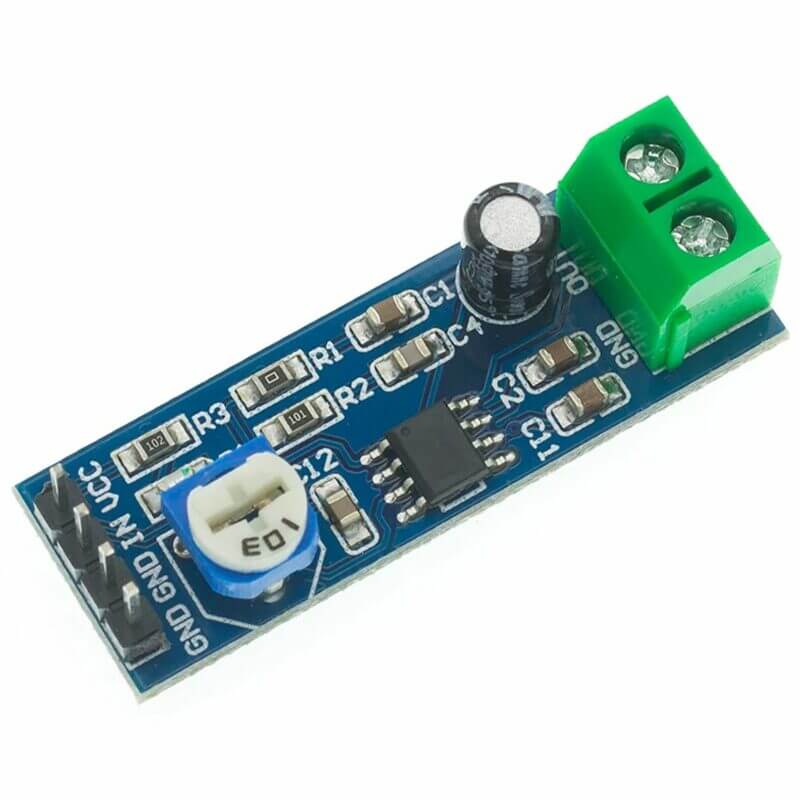

LM386 Modulo Amplificador de Audio 200x 5V-12V

$ 23.00

150 disponibles

CANTIDAD	PRECIO
10 piezas	$ 19.20
25 piezas	$ 16.93
35 piezas	$ 15.15

SKU: AR3455 Categorías: AUDIO, MÓDULOS Etiquetas: 200x, amplificador, amplificadores, audio, Electrónicos, ganancia, LM, LM386, miniamplificador, modulo, MODULO AMPLIFICADOR, modulos, mono, radio, Reproductor

INFORMACIÓN

El LM386 Módulo Amplificador de Audio 200x 5V-12V es un amplificador de baja potencia diseñado para aumentar señales de audio de nivel bajo, hasta un nivel suficiente para alimentar una bocina pequeña. Funciona con el circuito integrado LM386, el cual amplifica la señal de entrada utilizando una alimentación entre 5 V y 12 V, ofreciendo una ganancia ajustable que puede alcanzar hasta 200 veces.

El LM386 Módulo Amplificador de Audio 200x 5V-12V se utiliza para amplificar señales de audio en proyectos electrónicos donde se requiere aumentar el volumen de sonido con un circuito compacto y de bajo consumo. Sus aplicaciones incluyen radios caseras, reproductores de audio, alarmas sonoras, intercomunicadores, juguetes electrónicos, sistemas de aviso por voz y proyectos educativos de electrónica. Es compatible con diversas tarjetas de desarrollo y plataformas electrónicas, ya que puede amplificar directamente señales provenientes de Arduino Uno, Arduino Nano, Arduino Mega, ESP8266, ESP32, Raspberry Pi y STM32, permitiendo reproducir sonido.

ESPECIFICACIONES Y CARACTERÍSTICAS

Módulo: LM386 Amplificador de Audio.
Tipo de amplificador: Monofásico.
Número de Canales: 1.
Color del PCB: Azul.
Voltaje de alimentación (VCC): 5 a 12 VDC.
Ganancia: 200x.
Chip integrado: LM386.
Impedancia de carga: 8 Ω.
Ajuste de volumen de amplificación: Si (mediante potenciómetro).
Indicador de potencia integrado: Si.

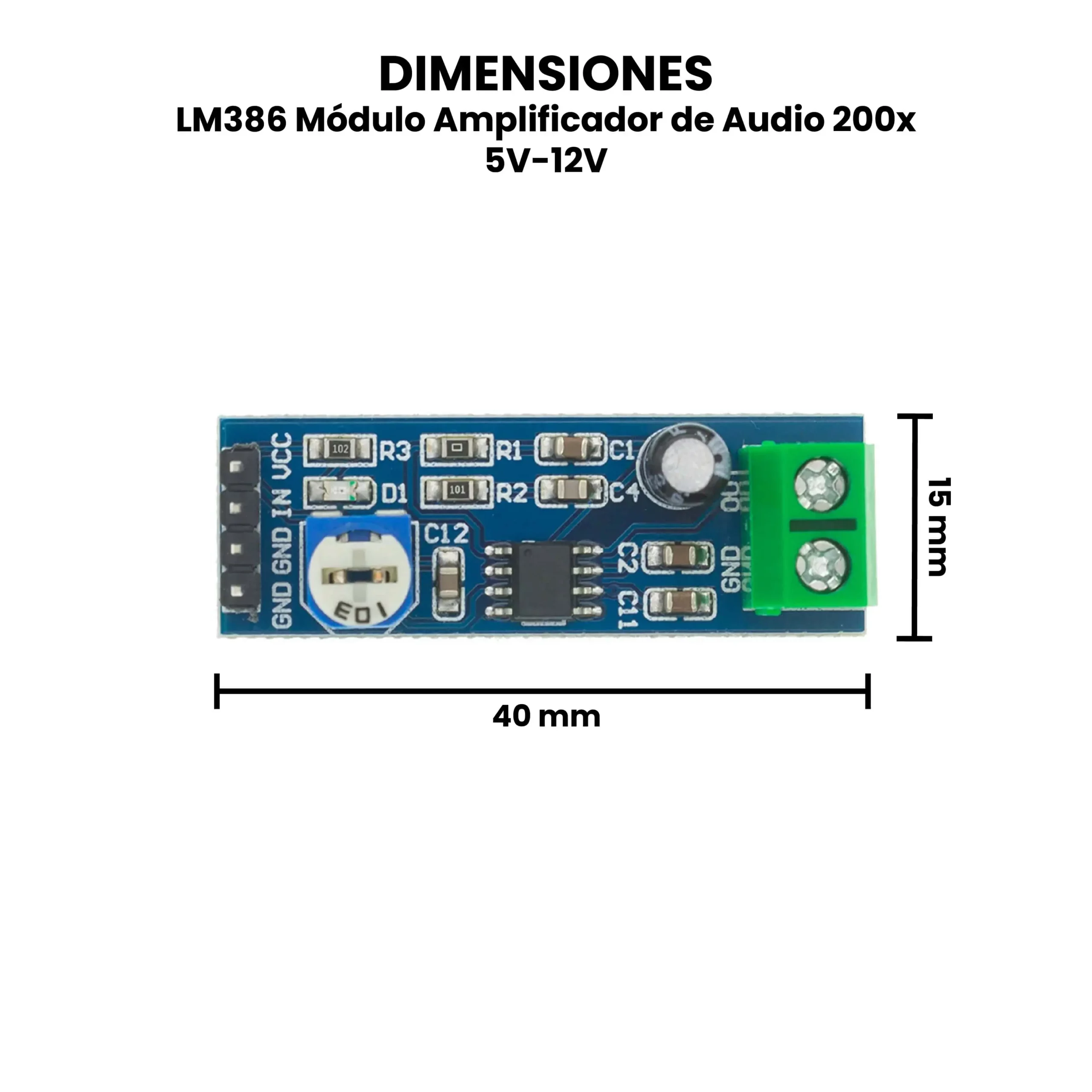

Dimensiones: 40 mm x 15 mm x 20 mm.
Peso: 5 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Este módulo se caracteriza por tener buen rendimiento y alta conductividad así como su fácil implementación, puedes ajustar el volumen de amplificación mediante el potenciómetro que incorpora, también cuenta con led de PWR y bornera para facilitar la conexión con bocinas.

¿Qué es un amplificador de audio?

Un amplificador de audio es un dispositivo electrónico que aumenta la potencia de una señal de audio. La señal de audio se recibe a través de una entrada y el amplificador aumenta su nivel de potencia antes de enviarla a un dispositivo de salida, como altavoces o auriculares. Esto permite que la señal de audio sea más audible o tenga un volumen mayor. Los amplificadores de audio se utilizan en una variedad de aplicaciones, como sistemas de sonido para el hogar, equipos de música, dispositivos portátiles y sistemas de sonido profesionales. Pueden ser de diferentes tipos, clase A, AB, D, T y etc.

¿Para qué sirve un amplificador de audio monofásico?

Un amplificador de audio monofásico es un tipo de amplificador que solo amplifica una señal de audio en un canal, es decir, es solo para audio monofónico. Estos amplificadores se utilizan en aplicaciones en las que solo se requiere amplificar una señal de audio en un solo canal, como en sistemas de sonido de un solo altavoz, dispositivos de grabación de un solo canal y sistemas de sonido para automóviles. Un amplificador monofásico también puede ser utilizado como un amplificador de potencia para un solo altavoz en un sistema de sonido estéreo. Los amplificadores monofásicos son más eficientes y fáciles de diseñar y construir que los amplificadores estereofónicos.

¿Cómo utilizar LM386 módulo amplificador de audio?

Para utilizar el módulo amplificador de audio LM386, primero debes conectar la alimentación y a los altavoces considerando sus especificaciones técnicas. Generalmente, se conecta una fuente de alimentación de 5 a 12V DC a los pines de alimentación del LM386, y después conectar los altavoces a los terminales de salida.

Una vez que el módulo está conectado correctamente, se puede conectar una señal de audio a la entrada del LM386. El módulo incorpora un potenciómetro para ajustar el nivel de amplificación de la señal de audio. Es importante no exceder la potencia máxima recomendada para evitar dañar el dispositivo.

Una vez que se han realizado los ajustes necesarios, se puede encender la alimentación y escuchar la señal de audio amplificada a través de los altavoces conectados.
