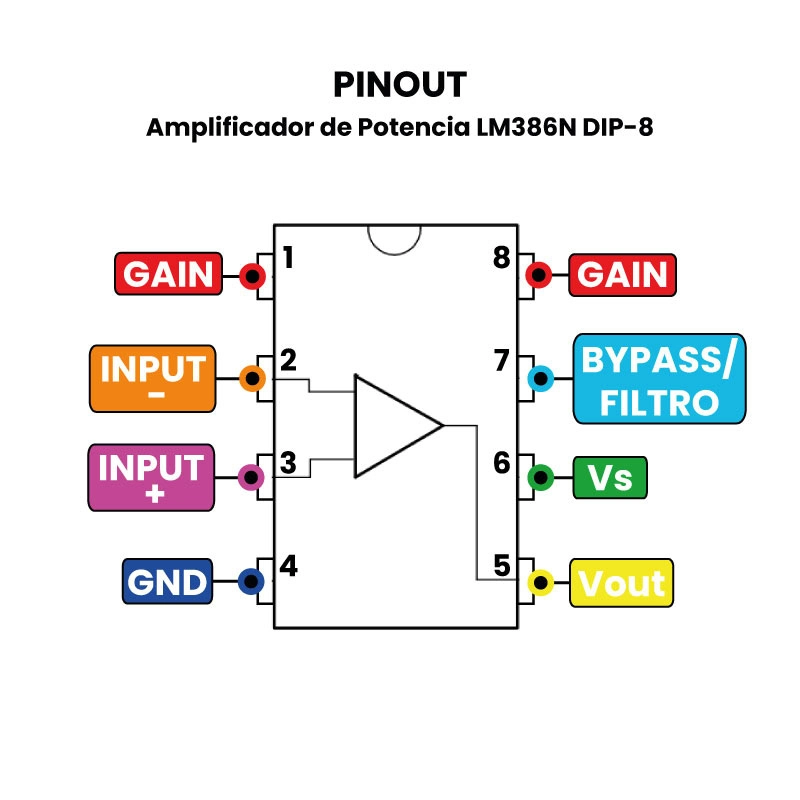

AR0152-PINOUT-Amplificador-de-Potencia-LM386N-DIP-8

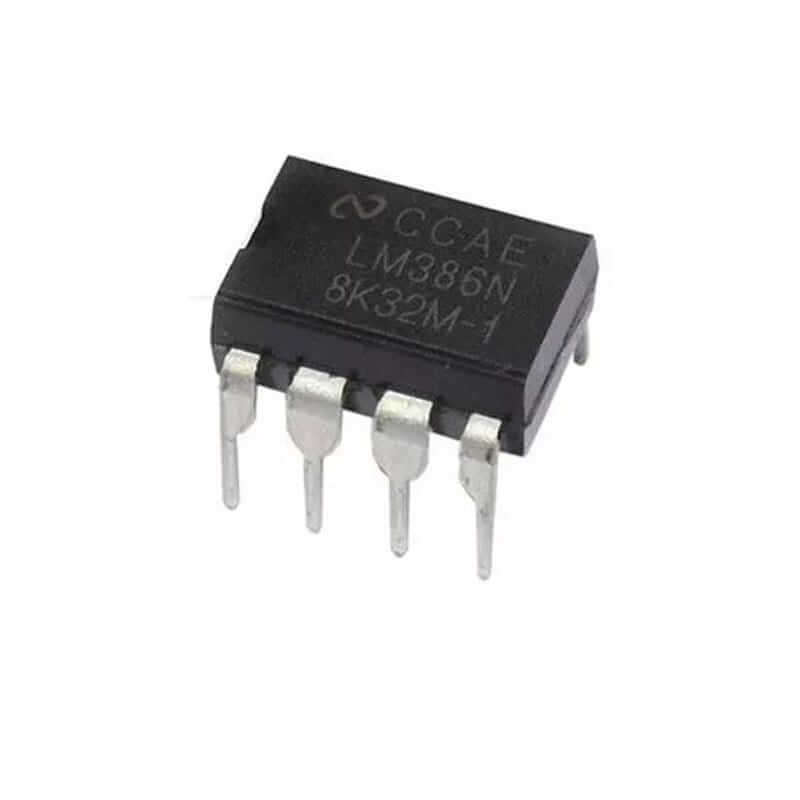

Amplificador de Potencia LM386N DIP-8

$ 6.00

1343 disponibles

CANTIDAD	PRECIO
25 piezas	$ 4.53
100 piezas	$ 3.74
200 piezas	$ 2.77

SKU: AR0152 Categoría: AMPLIFICADORES Etiquetas: Amplificador de Potencia, Amplificador de Potencia LM386, AR0152, LM, LM386, LM386N, PDIP-8

Comprados juntos frecuentemente

LM324N Amplificador Operacional Cuadruple DIP-14

Precio de todos:

Este producto: Amplificador de Potencia LM386N DIP-8 - $ 6.00
741CN Amplificador Operacional DIP-8 - $ 7.00
LM358N Amplificador Operacional PDIP−8 - $ 5.00
LM324N Amplificador Operacional Cuadruple DIP-14 - $ 7.00

INFORMACIÓN

El Amplificador de Potencia LM386N es un pequeño amplificador de bajo consumo y aceptable calidad con el que podemos conseguir una potencia del orden de unos 700 mW utilizando una alimentación de 9 voltios y para cualquier altavoz o caja acústica de 8 Ohmios que soporte, como mínimo, 2 W. Si queremos variar la ganancia, colocamos en serie un potenciómetro de 5k, en serie con un capacitor electrolítico de 10mF, entre los terminales 1 y 8.

Este amplificador de potencia es de propósito general, que se puede usar para amplificar señales de equipos portátiles, como radios, reproductores mp3, parlantes para PC, etc, ya que no requieren alta potencia de salida. Puede ser alimentado por una fuente de tensión de 9 V y es frecuentemente usado en amplificadores para computadoras (parlantes), radios, amplificadores de guitarra, etc.

CARACTERÍSTICAS Y ESPECIFICACIONES

Tipo: Amplificador de potencial
Matrícula: LM386N
Encapsulado: PDIP-8
Montaje: THT
Pitch: 2.54 mm
Número de pines: 8 pines
Número de canales: 1
Potencia: 1 W
Voltaje de Entrada: 4v a 12 V
Corriente de suministro: 4 mA
Temperatura de Funcionamiento: 0 °C a 70 °C

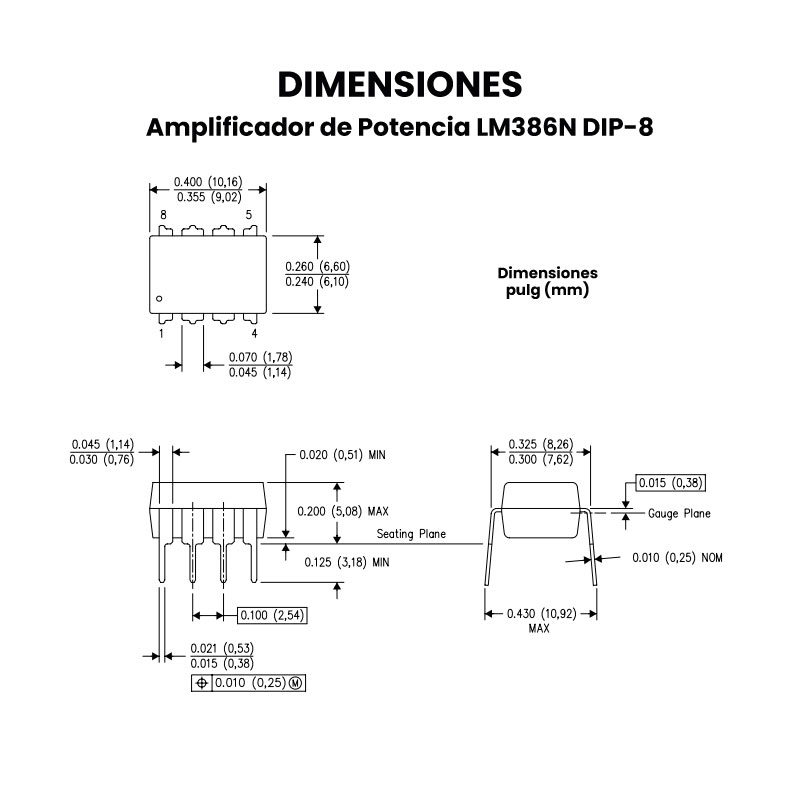

Dimensiones: 9.81 mm x 6.35 mm x 4.57 mm
Peso: 0.5 g

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

Amplificador de audio Bluetooth con LM386 y MH-M28

INFORMACIÓN ADICIONAL

¿Qué es un amplificador de potencia?

Un amplificador de potencia es un amplificador electrónico diseñado para aumentar la magnitud de potencia de una señal de entrada. A diferencia de los amplificadores de voltaje y corriente, un amplificador de potencia está diseñado para impulsar cargas, y se establece como bloque final en un circuito amplificador.

Entre las aplicaciones más frecuentes de un amplificador de potencia destacan:

Medición de valores de impedancia muy bajos.
Medición de impedancia dependiente del voltaje.
Dotar de más potencia en los circuitos durante la medición de impedancia de entrada o de salida.
Generar más energía en entornos ruidosos, como mediciones en convertidores de CC/CC de alta potencia o convertidores de CA/CC.

Existen diferentes tipos de amplificadores de potencia, que varían según su categoría, pudiendo ser: A, B, AB o C.

Clases de amplificadores de potencia

Un amplificador de potencia está diseñado para amplificar señales analógicas que se incluyen en las categorías A, B, AB o C, así como para amplificar las señales digitales moduladas por ancho de pulso (PWM) que se incluyen en la categoría D, E, F, etc.

Los amplificadores de clase A, si bien ofrecen alta fidelidad, son menos eficientes, ya que conducen durante todo el ciclo de entrada, lo que genera una pérdida significativa de potencia en forma de calor.
Los amplificadores de clase B mejoran la eficiencia al conducir solo la mitad del ciclo de entrada, pero pueden introducir distorsión en el punto de cruce.
Los amplificadores de clase AB combinan las ventajas de las clases A y B, ofreciendo un equilibrio entre eficiencia y linealidad.
Los amplificadores de clase C generalmente contiene una carga sintonizada que filtra y amplifica las señales de entrada de cierta frecuencia, suprimiendo las ondas de otras frecuencias. En esta clase de amplificador de potencia, el elemento activo conduce solo cuando el voltaje de entrada está por encima de un cierto umbral, reduciendo la disipación de potencia y aumentando la eficiencia.
Los amplificadores de clase D, también conocidos como amplificadores de conmutación, son altamente eficientes, ya que utilizan modulación por ancho de pulso para activar y desactivar rápidamente los transistores de salida, reduciendo así la pérdida de potencia y la generación de calor. Esto los hace ideales para dispositivos alimentados por batería y aplicaciones que requieren alta eficiencia energética.

Algunos usos específicos del LM386.

Amplificadores de audio para dispositivos portátiles: El LM386 es popular en radios portátiles, reproductores de MP3 y otros dispositivos electrónicos personales debido a su bajo consumo de energía y capacidad para funcionar con voltajes bajos.
Amplificadores de guitarra: Su capacidad para amplificar señales de audio de baja potencia lo hace adecuado para amplificadores de guitarra de práctica o efectos de sonido caseros.
Amplificadores de audio para computadoras: Se utiliza en altavoces de computadoras y otros sistemas de sonido pequeños.
Intercomunicadores y sistemas de sonido: Su capacidad para amplificar señales de audio lo hace útil en sistemas de comunicación de corta distancia.
Controladores ultrasónicos y servo: Aunque menos común, el LM386 puede usarse en aplicaciones que requieren amplificación de señales de baja potencia, como controladores ultrasónicos o de servo.
