LM358N Amplificador Operacional PDIP−8

$ 5.00

2822 disponibles

CANTIDAD	PRECIO
25 piezas	$ 3.55
100 piezas	$ 2.91
200 piezas	$ 2.14

SKU: AR0162 Categoría: AMPLIFICADORES Etiquetas: 100 dB, 2 canales, 32V, 358, 3V, 8 PINES, Dip 8, LM, LM358N, opam, PDIP, Preamplificador

Comprados juntos frecuentemente

Precio de todos:

Este producto: LM358N Amplificador Operacional PDIP−8 - $ 5.00
2N2222 Transistor BJT NPN 40V TO-92 - $ 1.00
Resistencia de Carbón 1/4W 5% Varios Valores 1Ω - 1MΩ: 10KΩ - $ 0.50
Fotoresistencia LDR 5537 - $ 2.00

INFORMACIÓN

El amplificador LM358N es un circuito integrado (CI) de 8 pines que internamente está construido por dos amplificadores operacionales independientes de alta ganancia con compensación de frecuencia interna, diseñado específicamente para operar mediante una única fuente de alimentación en un amplio rango de voltaje. También es posible su funcionamiento a partir de fuentes de alimentación divididas y la poca pérdida de corriente de alimentación es independiente de la magnitud del voltaje de alimentación.

El LM358N es diseñado para usos generales, tales como amplificadores, filtros de paso alto y bajo, filtros de paso de banda en frecuencia muy baja y sumadores analógicos y siendo compensado internamente puede ser configurado como un tampón con una ganancia de 1. Usualmente se usa como acondicionador de señales provenientes de transductores o sensores, como micrófonos, sondas de temperatura, etc.

CARACTERÍSTICAS Y ESPECIFICACIONES

Tipo: Amplificador Operacional
Matricula: LM358N
Encapsulado: PDIP-8
Montaje: THT
Pitch: 2.54 mm

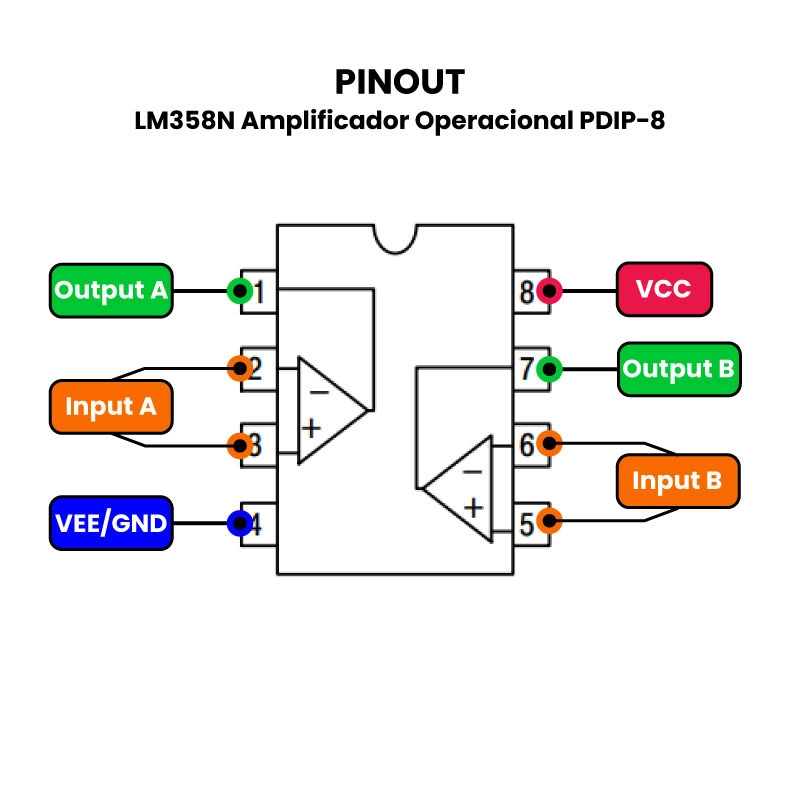

Número de pines: 8 pines
Número de canales: 2 canales
Voltaje de Alimentación: 3 V – 32 V
Corriente de Suministro: 700µA (x2 canales)
Temperatura de funcionamiento: 0 a 70 °C
Equivalencias: LM158, LM258, LM2904, LM2409

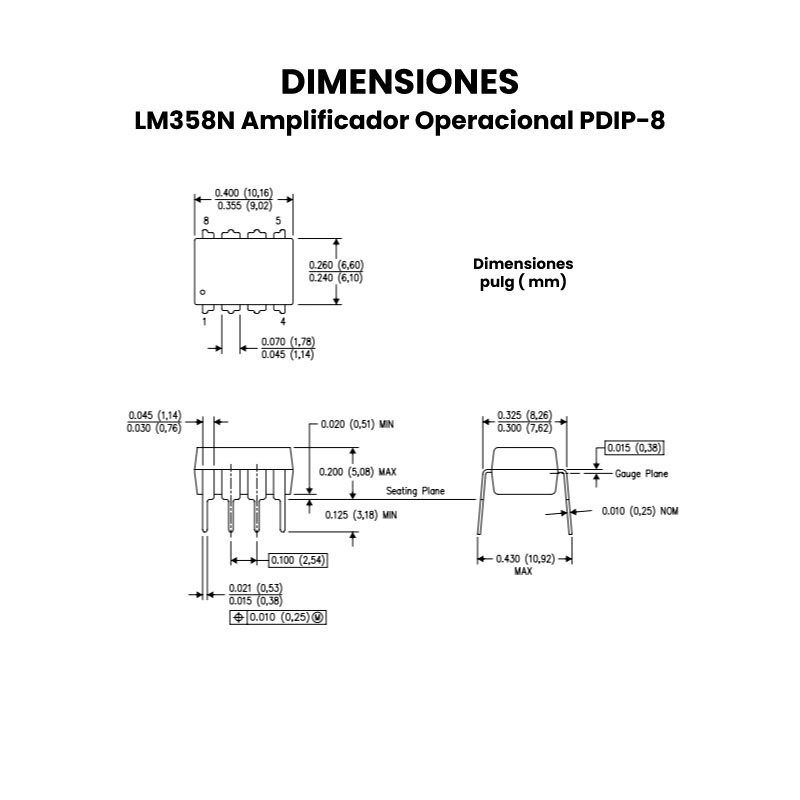

Dimensiones: 4.57 x 9.81 x 6.35 mm
Peso: 0.5 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el LM358N?

El LM358N está diseñado para funcionar con una sola fuente de alimentación de CC que varía desde un mínimo de 3 V hasta un máximo de 32 V, incluso si normalmente se instala en niveles entre 5 V y 15 V. De hecho, aunque la mayoría de los circuitos integrados que contienen operaciones necesitan dos fuentes de alimentación, una positiva y otra negativa, el LM358N solo se puede conectar a la fuente de alimentación positiva mientras la fuente de alimentación negativa se reemplaza por tierra.

Sin embargo, dependiendo de los requisitos, la fuente de alimentación negativa también se puede introducir conectando el pin llamado tierra de una fuente de alimentación. En el régimen de doble alimentación, el rango de voltaje es ± 1.5 ÷ 16 V.

Aplicaciones del LM358N

Su adaptabilidad y fiabilidad lo convierten en un componente común en diseños electrónicos tanto simples como complejos.

Amplificadores de transductores. Son fundamentales para transformar señales físicas en formatos electrónicos. El LM358N, apreciado por su bajo consumo de energía, destaca en sistemas donde la precisión y la eficiencia satisfacen a quienes exigen excelencia. Puede emplearlo para preservar la calidad de la señal en las interfaces de los sensores, garantizando datos con precisión y consistencia.
Operaciones de ganancia de CC. Este amplificador es especialmente útil en tareas de ganancia de CC donde la amplificación de voltaje constante se ajusta a las expectativas. Gracias a una calibración meticulosa, el LM358N permite una salida uniforme en condiciones de entrada fluctuantes. Su papel en estos escenarios destaca su contribución a la linealidad y la minimización de la distorsión, garantizando así un rendimiento óptimo del circuito.
Integradores y diferenciadores. La computación analógica se beneficia enormemente del LM358N cuando se utiliza como integrador y diferenciador. Estas configuraciones son fundamentales para el procesamiento de señales analógicas, donde la temporización y los cambios de velocidad de la señal cautivan a los estudiantes. Su idoneidad en entornos educativos demuestra su potencial para conectar ideas teóricas con aplicaciones, enriqueciendo así las experiencias educativas.
Circuitos de verano y sumadores. El LM358N demuestra su capacidad para sumar circuitos, lo que aporta precisión a sistemas que combinan múltiples entradas de señal. Su gestión experta de estas interacciones refuerza su valor en dispositivos de audio y escenarios complejos de procesamiento de señales, donde capturar una señal combinada precisa es una gran satisfacción.
Configuraciones de seguidores de voltaje. Las configuraciones de seguidor de tensión aprovechan eficazmente la alta impedancia de entrada y la baja impedancia de salida del LM358N. Esta configuración es especialmente beneficiosa en entornos de búfer para evitar la pérdida de señal, lo cual es vital para preservar la integridad de la señal en equipos de medición sensibles y durante las retransmisiones de señal.
Multímetros y osciloscopios digitales. La potencia del LM358N se hace evidente en multímetros y osciloscopios digitales, donde la medición y representación precisa de datos son atributos muy valorados. Estas herramientas dependen de la estabilidad y precisión que ofrece el LM358N, lo que facilita el diagnóstico y la resolución de problemas en diversos escenarios técnicos e industriales.
Comparadores en bucles de control y regulación. También es indispensable como comparador en los lazos de control y regulación. Garantiza que los sistemas se mantengan dentro de los parámetros preferentes, proporcionando una retroalimentación precisa para los ajustes necesarios, lo que constituye la base del control de precisión en sistemas automatizados de producción y gestión de temperatura.
