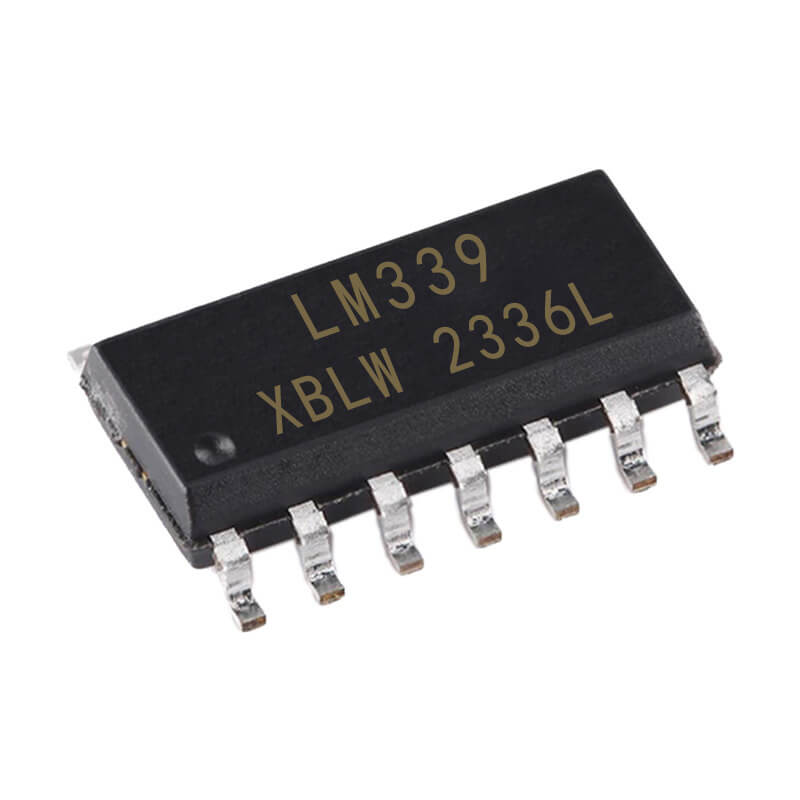

LM339DR Comparador de Voltaje Cuádruple SOP-14

INFORMACIÓN

El LM339DR es un comparador de voltaje cuádruple en encapsulado SOP-14, diseñado para comparar señales analógicas y proporcionar salidas digitales en cuatro canales independientes. Funciona con un amplio rango de voltajes y cuenta con salidas de colector abierto, lo que permite su uso en múltiples aplicaciones como detección de niveles, osciladores, conversión de señales y circuitos de control en sistemas electrónicos de baja potencia.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Comparador de voltaje cuádruple
• Encapsulado: SOP-14
• Montaje: SMD
• Voltaje de operación:
  • Single: 2V a 36V
  • Doble: ±1V a ±18V
• Corriente:
  • Polarización de entrada: 25 nA
  • Offset de entrada: 5.0 nA
  • Salida: 50 mA
• Disipación de potencia: Hasta 1.0 W (con el aumento de potencia de 8 mW por cada grado Celsius por encima de 25°C)
• Temperatura de operación: 0°C a 70°C

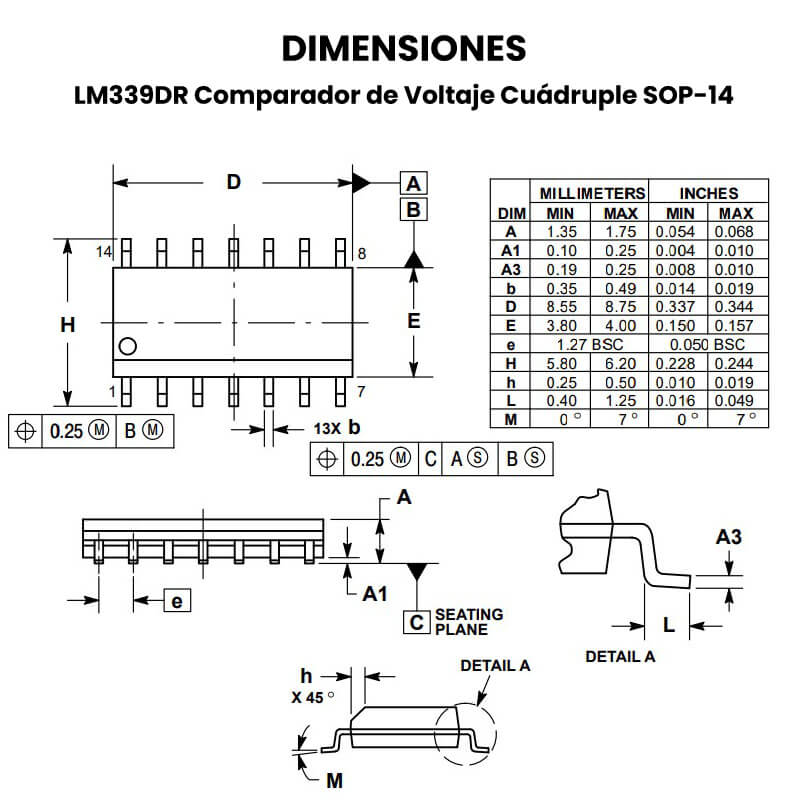

• Dimensiones: 5mm x 4mm x 1.75mm
• Dimensiones: 8.75mm x 4mm x 1.75mm
• Peso: 0.2g

---

DOCUMENTACIÓN Y RECURSOS

• Dimensiones
• Pinout
• Datasheet
• Footprint

---

INFORMACIÓN ADICIONAL

¿Que es el LM339DR (SOP-14)?

El LM339DR (SOP-14) es un comparador de voltaje cuádruple que contiene cuatro comparadores independientes, diseñado para comparar voltajes en diversas aplicaciones electrónicas. Capaz de operar dentro de un amplio rango de voltaje de suministro de 2V a 36V, este dispositivo ofrece un bajo consumo de corriente y es ideal para aplicaciones que requieren detección de niveles o control de señales. Su diseño de salida de colector abierto permite la conexión a circuitos externos mediante resistencias de pull-up, lo que facilita su integración en sistemas lógicos y variados circuitos electrónicos. Gracias a su versatilidad y alto rendimiento, el LM339DR es ampliamente utilizado en electrónica de consumo, automatización industrial y sistemas de control.

¿Cómo funciona el LM339DR (SOP-14)?

El LM339DR (SOP-14) es un comparador de voltaje cuádruple que compara dos voltajes en cada uno de sus cuatro comparadores independientes, generando una salida alta si el voltaje en la entrada no inversora (In+) es mayor que en la entrada inversora (In-). Opera en un amplio rango de voltaje de suministro de 2V a 36V y presenta un bajo consumo de corriente, al tiempo que permite configuraciones como comparadores simples, detectores de ventana y osciladores mediante el uso de histeresis. Las salidas son de tipo abierto, lo que requiere resistencias de pull-up para integrarse con sistemas lógicos. Su versatilidad lo hace ideal para diversas aplicaciones en circuitos eléctricos.

¿Cómo utilizar el LM339DR (SOP-14)?

Para utilizar el LM339DR (SOP-14), sigue estos pasos básicos:

1. Esquema de conexión:

• Alimentación (Vcc): Conectar el pin 3 al voltaje de alimentación (entre 2V y 36V, dependiendo de tu circuito).
• Tierra (GND): Conectar el pin 12 a tierra.

2. Entradas:

• Conectar las señales de voltaje a las entradas del comparador:
• Entrada inversora (In-): Conectar a los pines 4, 6, 8 y 10, según la configuración del comparador que vayas a utilizar.
• Entrada no inversora (In+): Conectar a los pines 5, 7, 9 y 11.

3. Salidas:

• Conectar las salidas de los comparadores a los dispositivos o circuitos que deseas controlar a través de los pines 1, 2, 13 y 14.

4. Configuración:

• Decide si utilizarás el LM339 como un comparador de voltaje simple o en una configuración más compleja (como un comparador de ventana).
• Asegúrate de tener resistencias de polarización si es necesario para establecer el umbral de comparación.

5. Pruebas:

• Prueba el circuito para verificar que las salidas respondan adecuadamente a las variaciones de voltaje en las entradas.
• Asegúrate de que no se excedan las especificaciones de voltaje y corriente del LM339DR.

6. Diseño de PCB:

• Si vas a montar el circuito en una placa de circuito impreso (PCB), asegúrate de seguir las recomendaciones de diseño para evitar interferencias y garantizar un trazado adecuado.

7. Consideraciones de seguridad:

• Ten en cuenta las condiciones de operación y el manejo seguro del dispositivo. Asegúrate de trabajar dentro de las especificaciones máximas del LM339DR para evitar daños.

8. Ejemplo de aplicación:

• Un ejemplo básico puede incluir la comparación de un voltaje de referencia con un voltaje de entrada; si el voltaje de entrada supera el voltaje de referencia, la salida del comparador se activará.

Las aplicaciones del LM339DR (SOP-14) incluyen:

1. Detección de niveles de voltaje: Ideal para aplicaciones donde se requiere comparar voltajes y detectar niveles específicos.
2. Fuentes de alimentación: Empleado en circuitos de regulación y supervisión de voltaje.
3. Control de motores: Aplicado en sistemas de control de velocidad y posición de motores eléctricos.
4. Electrodomésticos: Empleado en aplicaciones que requieren control de nivel y funciones de seguridad.
5. Equipos de telecomunicaciones: Usado para monitoreo y control de señales en dispositivos de telecomunicaciones.
6. Robótica: Aplicado en sistemas de control de robots, especialmente para tareas de comparación de señales.
7. Instrumentación: Utilizado en dispositivos de medición y control en diversas aplicaciones científicas y técnicas.

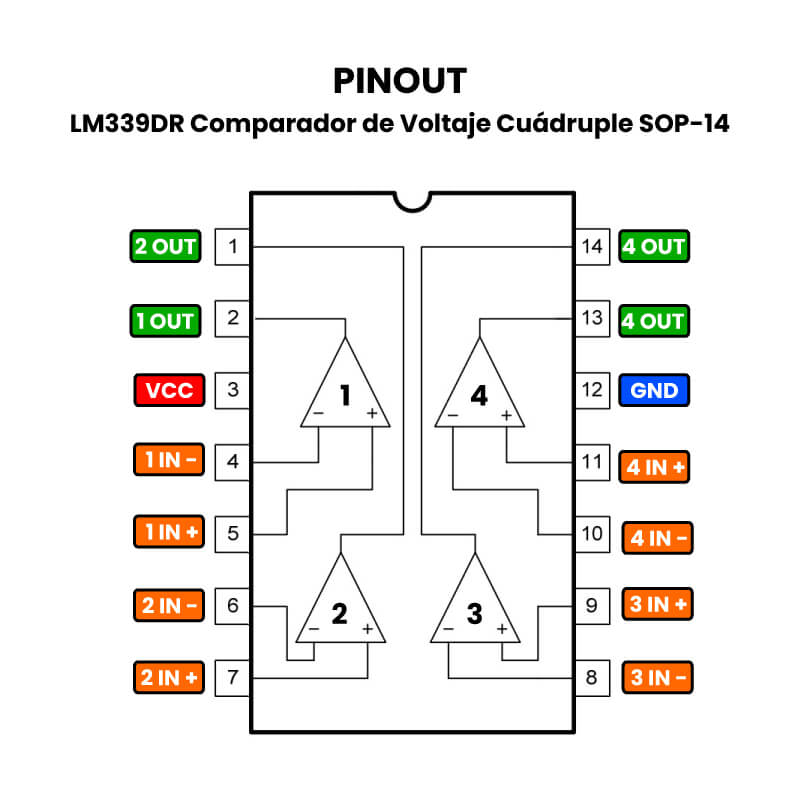

Descripción de los pines del LM393DR

Número de Pin	Descripción
1	OUT1 (Salida 1)
2	OUT2 (Salida 2)
3	Vcc (Suministro de voltaje)
4	IN1(-) (Entrada no inversora 1)
5	IN1(+) (Entrada inversora 1)
6	IN2(-) (Entrada no inversora 2)
7	IN2(+) (Entrada inversora 2)
8	IN3(-) (Entrada no inversora 3)
9	IN3(+) (Entrada inversora 3)
10	IN4(-) (Entrada no inversora 4)
11	IN4(+) (Entrada inversora 4)
12	GND (Tierra)
13	OUT3 (Salida 3)
14	OUT4 (Salida 4)
