INFORMACIÓN
El LM324N es un circuito integrado (CI) de 14 pines que internamente está compuesto de cuatro amplificadores operacionales de alta ganancia compensados por frecuencia interna independiente que está diseñado específicamente para operar desde una fuente de alimentación sencilla con un amplio rango de voltaje.
El funcionamiento con fuentes de poder separadas también es posible siempre y cuando la diferencia entre ambas fuentes sea entre 3V y 32V. Las áreas de aplicación incluyen amplificadores de transductor, bloques de ganancia CD y todos los circuitos op-amp convencionales, que pueden ser fácilmente implementados en sistemas de fuente de poder sencilla.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Amplificador Operacional
- Matricula: LM324N
- Encapsulado: PDIP-14
- Montaje: THT
- Pitch: 2.54 mm

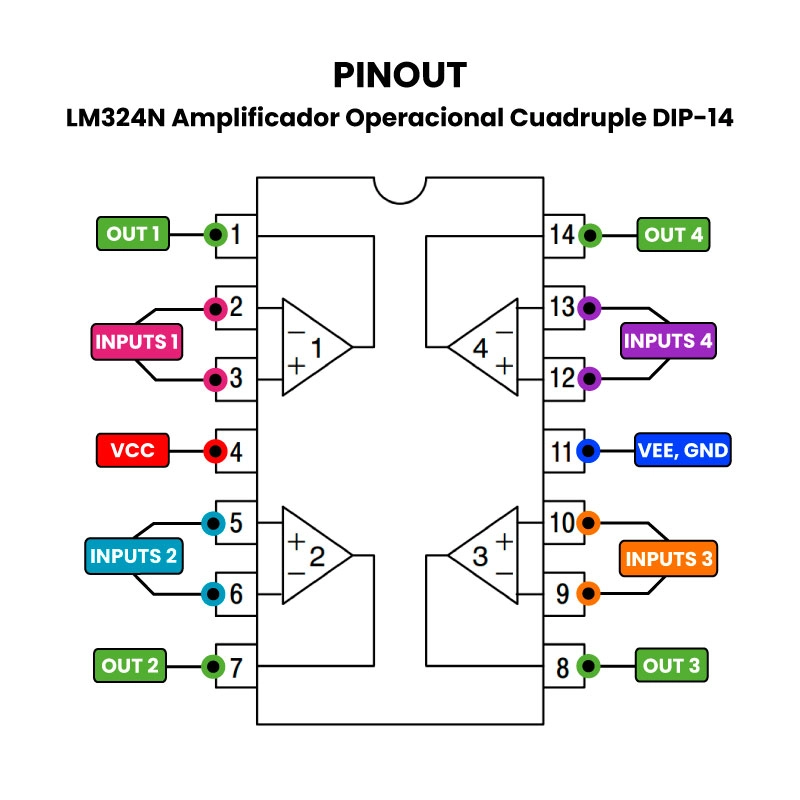

- Número de pines: 14 pines
- Número de canales: 4 canales
- Voltaje de Alimentación: 3 V a 32 V
- Corriente de suministro operativo: 175 uA
- Temperatura de Funcionamiento: 0 °C a +70 ºC
- Equivalencias: LM124, LM224, LM2902 y LM324A

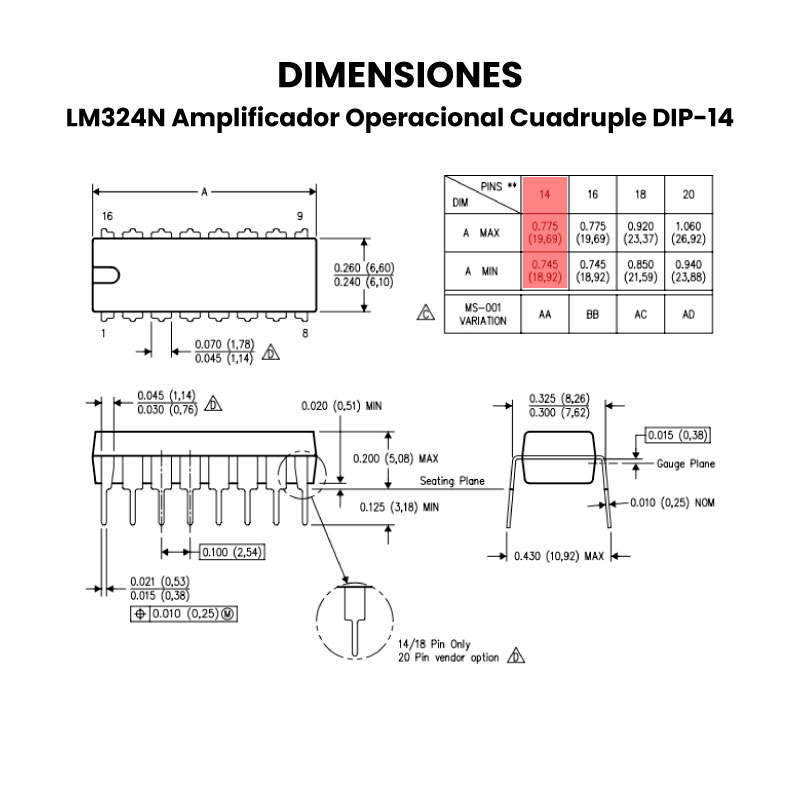

- Dimensiones: 4.57 x 19.3 x 6.35 mm
- Peso de la unidad: 0.5 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona el LM324N?
La serie LM124-N consta de cuatro amplificadores operacionales independientes de alta ganancia y con compensación de frecuencia interna, diseñados para funcionar con una sola fuente de alimentación en un amplio rango de voltajes. También es posible operar con fuentes de alimentación divididas, y el bajo consumo de corriente de la fuente de alimentación es independiente de la magnitud del voltaje de la misma.
Cada amplificador operacional dentro del LM324N tiene dos etapas: una etapa diferencial y una etapa de amplificación. La etapa diferencial maneja la diferencia de voltaje entre las entradas inversora y no inversora, mientras que la etapa de amplificación aumenta la señal amplificada.
Aplicaciones del LM324N
Se utiliza comúnmente en aplicaciones que requieren amplificación, comparación y procesamiento de señales analógicas.
- Amplificación de señales: Amplifica señales de bajo nivel a niveles más altos, útil en audio, instrumentación y otros circuitos electrónicos.
- Comparación de voltajes: Detecta si un voltaje supera o no un cierto nivel de referencia, utilizado en circuitos de control y detección.
- Filtrado de señales: Se puede usar en circuitos de filtrado activo, para atenuar o realzar ciertas frecuencias de una señal.
- Generación de formas de onda: Puede utilizarse para crear señales como ondas cuadradas, triangulares o senoidales.
- Acondicionamiento de señales de sensores: Amplifica y procesa las señales provenientes de sensores antes de enviarlas a otros circuitos.
-
Otros usos: También se usa en sumadores analógicos, integradores, diferenciadores y en una variedad de aplicaciones más complejas donde se requieren amplificadores operacionales.
