AR1617 - LM2596 Ajustable Voltaje Corriente 15W 3A PINOUT

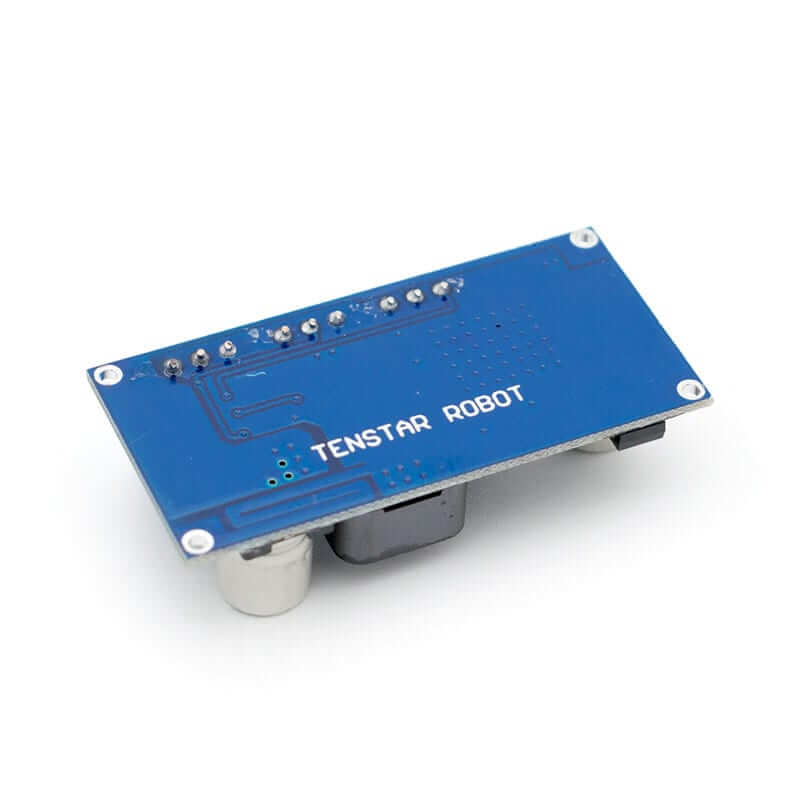

LM2596 Ajustable Voltaje Corriente 15W 3A

$ 36.00

173 disponibles

CANTIDAD	PRECIO
10 piezas	$ 30.82
25 piezas	$ 27.26
35 piezas	$ 24.44

SKU: AR1617 Categorías: MÓDULOS, REGULADORES, STEP DOWN Etiquetas: 15W, 3A, ajustable, carga, corriente, Down, LM2596, reductor de voltaje, Step, step down, voltaje

INFORMACIÓN

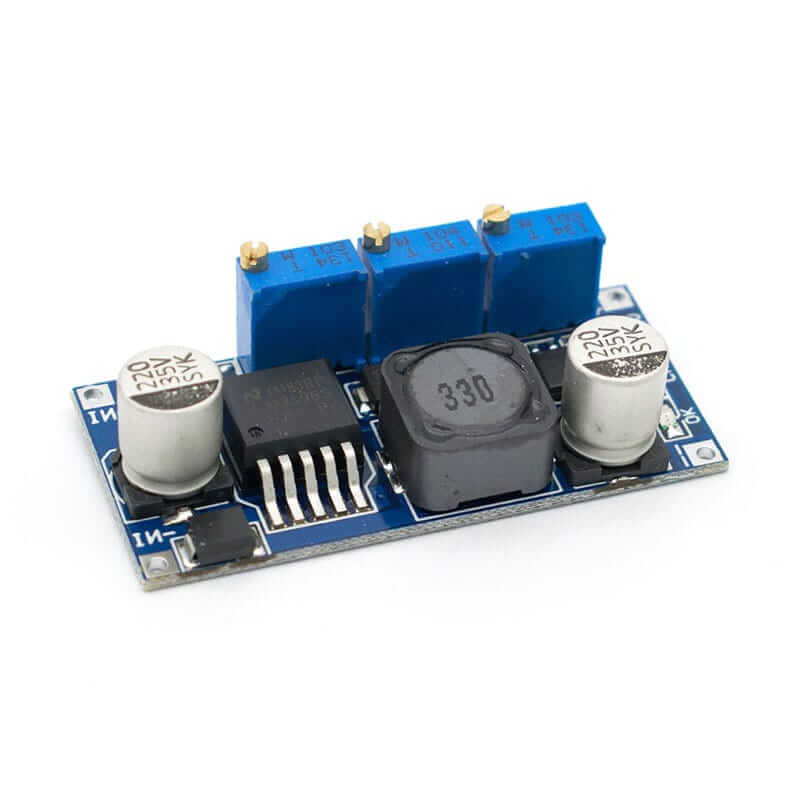

El LM2596 Ajustable Voltaje Corriente 15W 3A es un módulo regulador reductor de voltaje (Step-Down DC-DC) que utiliza el integrado LM2596 para convertir una tensión de entrada más alta en una salida estable y ajustable, tanto en voltaje como en corriente. Funciona mediante la técnica de conmutación (switching), lo que le permite ofrecer una alta eficiencia energética en comparación con los reguladores lineales. Su voltaje de salida se regula mediante un potenciómetro, al igual que la limitación de corriente, puede entregar hasta 3A de corriente continua y una potencia de hasta 15W, manteniendo la estabilidad y reduciendo la disipación de calor. Este módulo cuenta con 3 presets los cuales puedes regular el voltaje de salida, corte por carga completa y corriente de salida.

El LM2596 Ajustable Voltaje Corriente 15W 3A se utiliza en una gran variedad de aplicaciones donde se requiere alimentar circuitos electrónicos con voltajes estables y protegidos, siendo ideal para fuentes de alimentación ajustables, carga controlada de baterías de litio, plomo-ácido o NiMH, alimentación de microcontroladores y módulos de desarrollo como Arduino, ESP32 o Raspberry Pi, así como en proyectos de robótica, sistemas LED, impresoras 3D, radios y equipos de telecomunicación.

ESPECIFICACIONES Y CARACTERÍSTICAS

Módulo LM2596 ajustable.
Voltaje de entrada: 4 a 40 V (INPUT).
Voltaje de salida: 1.25 a 30 V (Regulable por trimmer)
Corriente de Salida: Máximo 3A ajustable, 2A sin disipador.
Potencia de salida: 15 W (máx.), sin disipador.
Frecuencia de trabajo: 150 kHz.
Regulación de carga: ± 0.5%.
Temperatura de trabajo: -40 °C to +85 °C.
Rendimiento: 92% (máx.).
Ripple de salida: 50 mV (máx.).
Regulación de tensión: ±2.5%.
Posee LED indicador de carga completa para cargar baterías de litio.
Cargador para Baterías de Litio (o ferroeléctricas).
Tensión de carga ajustable: 4 V, 6 V, 12 V, 14 V, 24 V.
Cargador para Baterías Níquel Cadmio (Ni-Cd) y Níquel Metal Hidruro (Ni-MH).

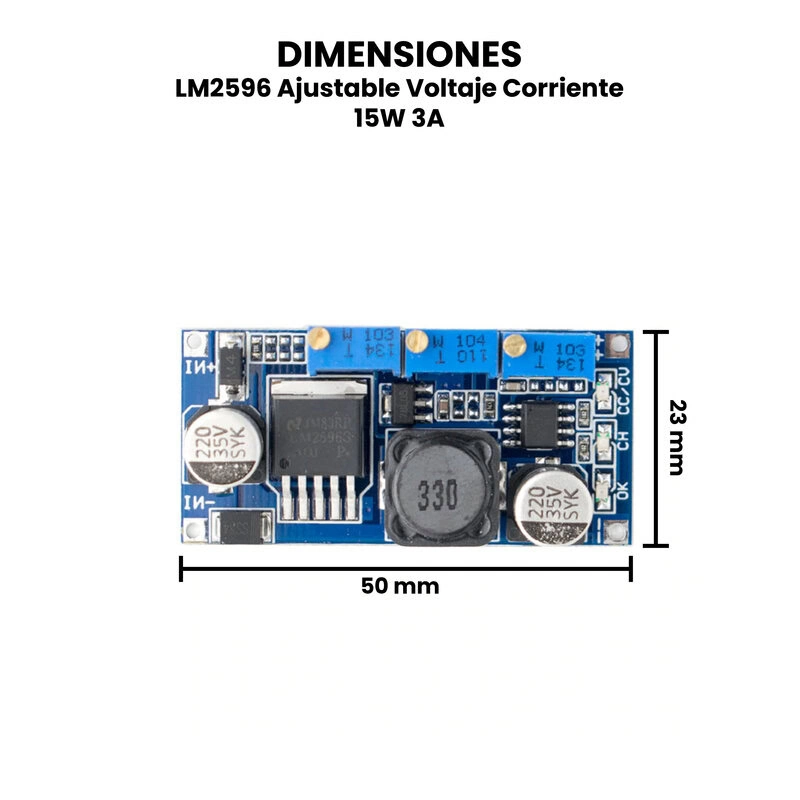

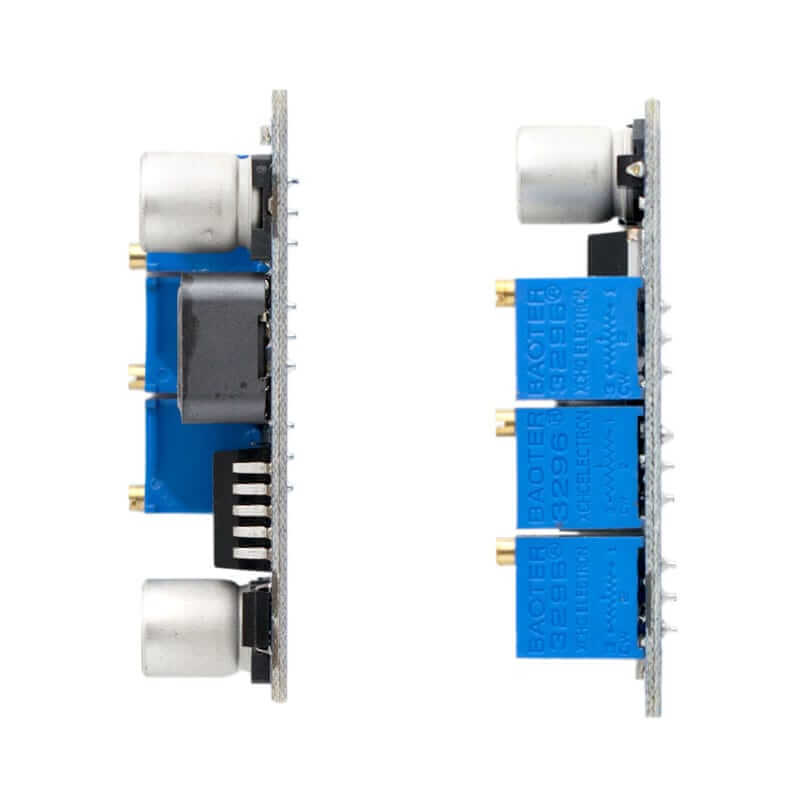

Dimensiones: 50 mm x 23 mm x 10 mm.
Peso: 13 g.

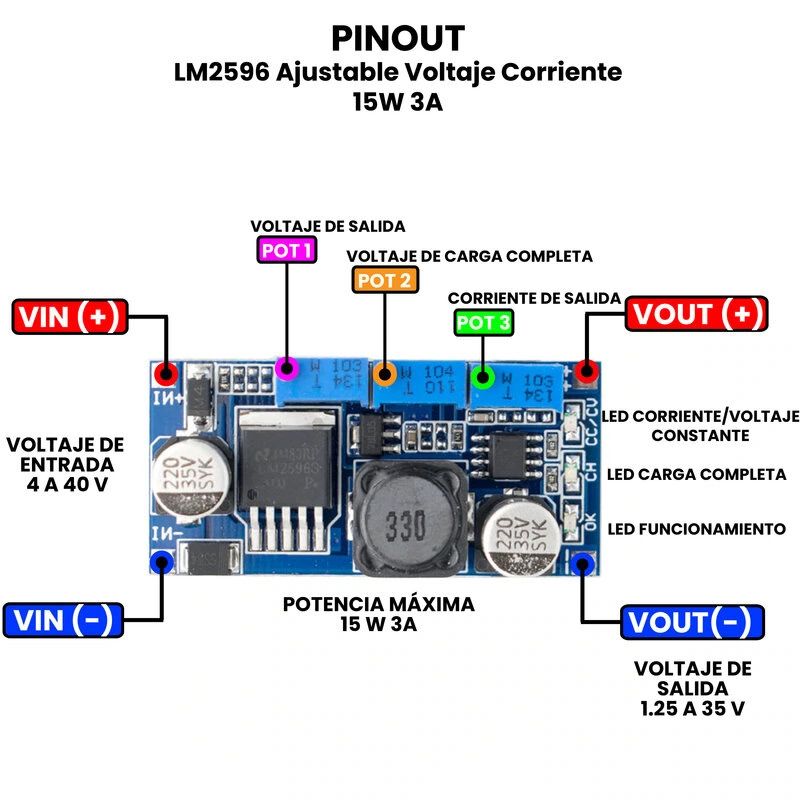

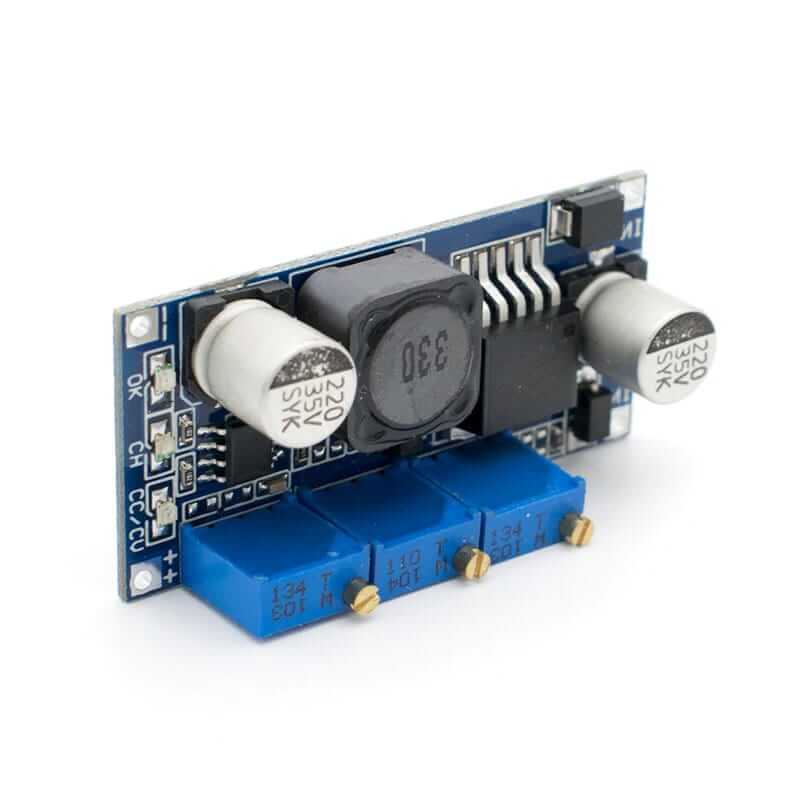

El módulo contiene 3 preset´s multivueta:

Permite regular el voltaje de salida.
Se define voltaje de corte por carga completa, en caso de estar cumpliendo la función de cargar batería.
Permite regular la corriente de salida.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo probar el LM2596 Ajustable Voltaje Corriente 15W 3A?

En 7 sencillos pasos te enseñaré a como probarlo.

Materiales Necesarios:

Fuente DC (p. ej. 12 V).
Multímetro.
Carga ficticia (resistencia de potencia o foco automotriz 12 V).
Cables.

Pasos a Seguir:

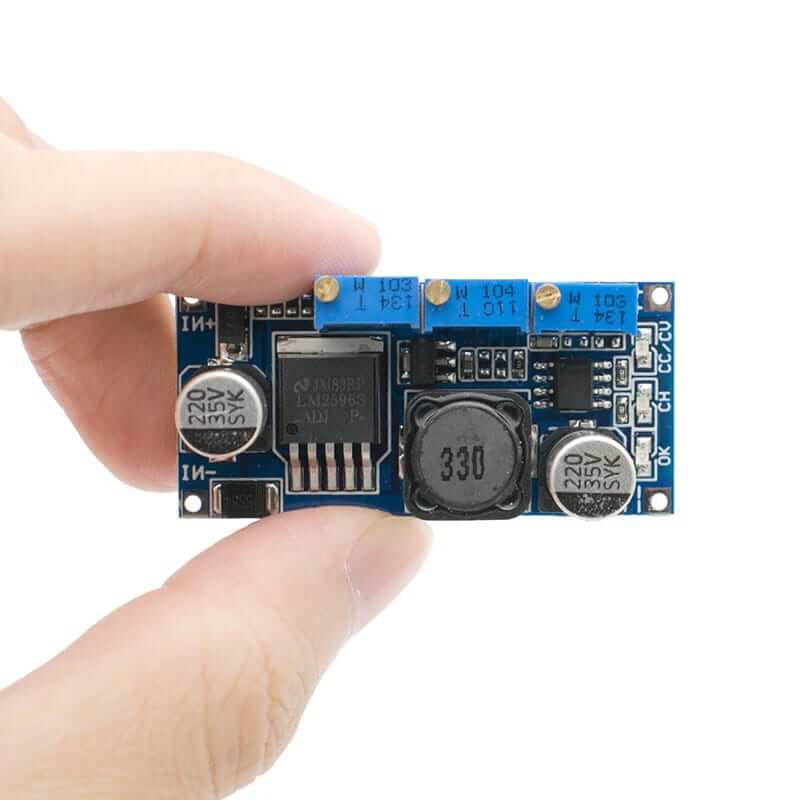

Identifica bornes y trimmers. IN+/IN− (entrada), OUT+/OUT− (salida).
Conecta la entrada. Fuente DC a IN+ / IN− con la polaridad correcta. No conectes carga aún.
Ajusta el voltaje (CV) sin carga. Pon el multímetro en V y mídelo en OUT. Gira lentamente el potenciómetro CV hasta obtener, por ejemplo, 5.00 V (o el valor que necesites).
Prepara la carga. Elige una que soporte la potencia: $R = V / I$ y $\times I$ . Ej.: para 5 V a 1 A, usa 5 Ω y al menos 10 W (mejor margen 2×). Un foco 12 V/21 W también sirve (≈1.7 A a 12 V).
Conecta la carga a la salida. Observa el voltaje: si la corriente es baja, el módulo estará en CV (voltaje estable).
Ajusta el límite de corriente (CC). Pon el multímetro en A en serie con la carga (o usa la lectura de tu carga/electrónica). Gira CC hasta fijar el máximo que quieres. Cuando la carga pida más de ese límite, verás que el voltaje cae y el indicador CC (si lo tiene) se enciende: eso confirma el modo corriente constante.
Verifica ambos modos:

- CV: corriente < límite → voltaje se mantiene en el valor fijado.
- CC: corriente intenta superar el límite → la salida baja lo justo para no pasar de ese amperaje.

Toca (con cuidado) el disipador/inductor: algo de calor es normal; si quema, reduce carga o añade disipación. Desconecta, etiqueta tus ajustes y ya puedes usarlo en tu proyecto.
