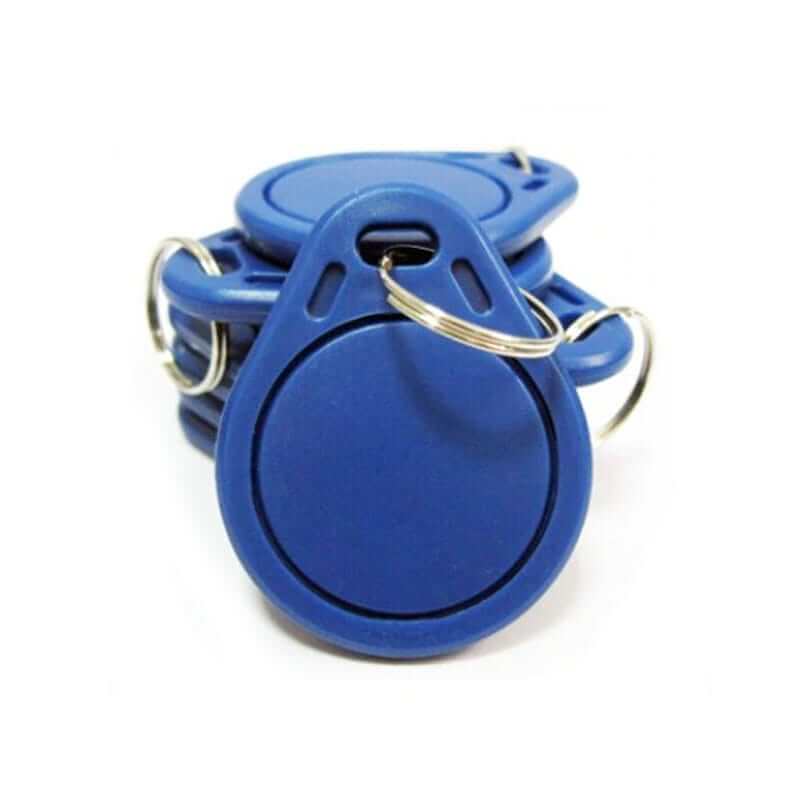

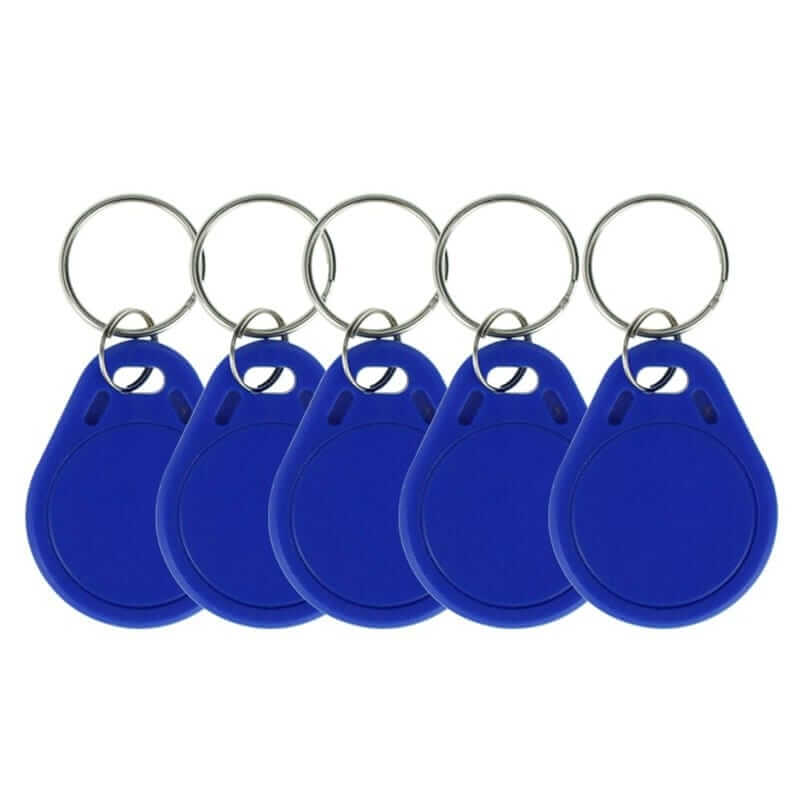

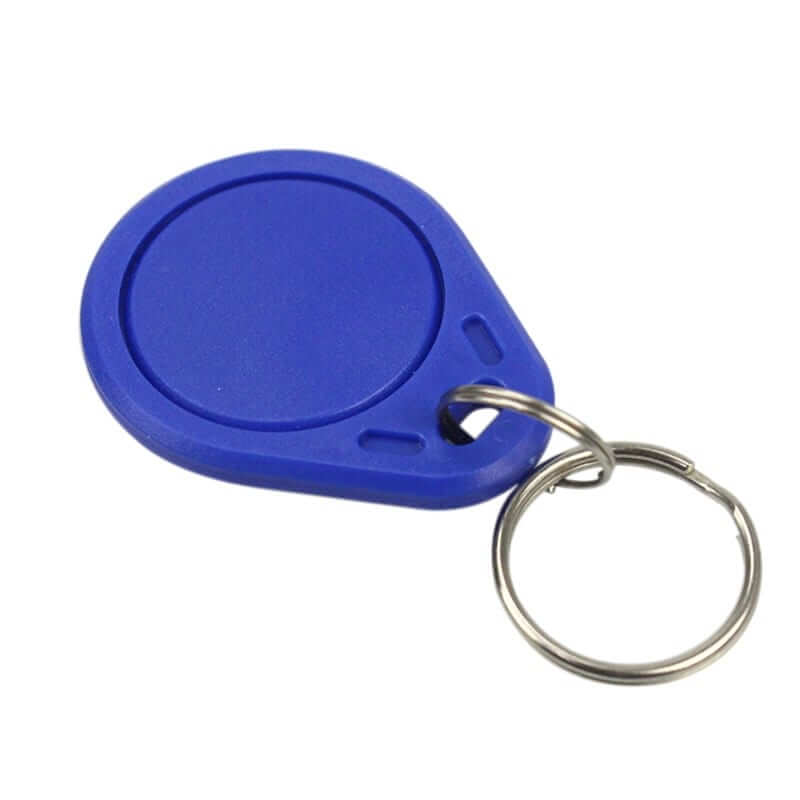

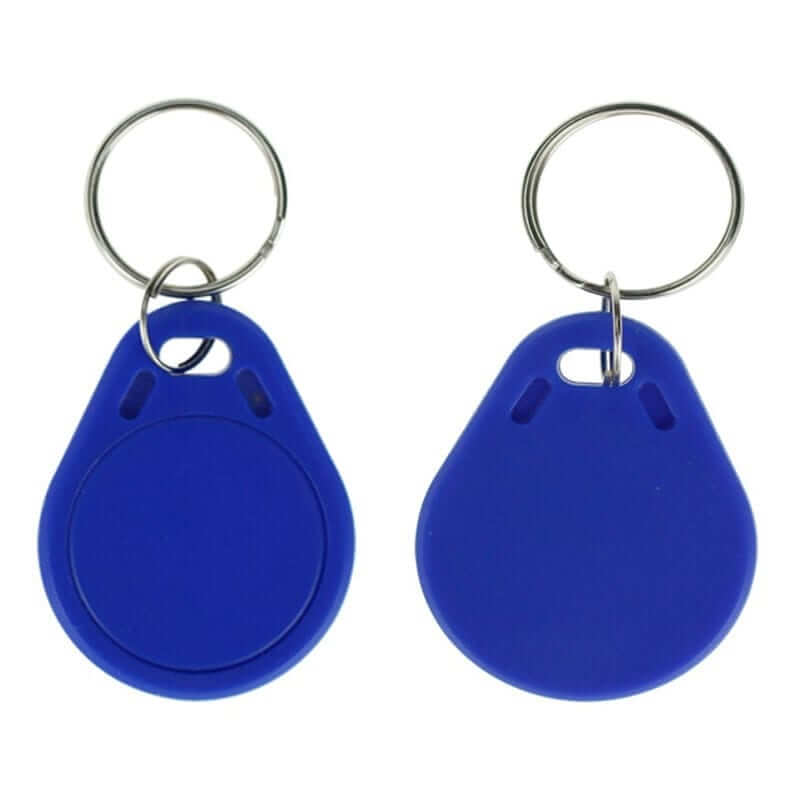

Llavero Tag RFID 13.56 MHz NFC

INFORMACIÓN

El Llavero Tag RFID 13.56 MHz NFC es un dispositivo de identificación sin contacto que integra un chip con memoria interna y una antena, encapsulados en un llavero de plástico resistente. Funciona mediante la tecnología RFID de alta frecuencia (HF) a 13.56 MHz, compatible con el estándar NFC (Near Field Communication), lo que le permite intercambiar información con lectores cercanos a través de inducción electromagnética. Al acercarse a un lector RFID/NFC, el campo generado activa el chip del llavero, el cual envía su código único (UID) o los datos previamente grabados en su memoria. El fabricante indica un ciclo de hasta 100.000 escrituras. También tiene un ID único de 4 bytes para identificar un tag de otro.

El Llavero Tag RFID 13.56 MHz NFC se utiliza principalmente en sistemas de control de acceso, identificación personal, autenticación de usuarios, registro de asistencia, pagos electrónicos sin contacto, apertura de cerraduras electrónicas y proyectos de IoT donde se requiera identificar o validar a una persona u objeto de forma rápida y segura. Sus aplicaciones van desde oficinas, escuelas, gimnasios y hoteles, hasta sistemas de transporte público y dispositivos inteligentes. Gracias a su estándar NFC/RFID a 13.56 MHz, es totalmente compatible con tarjetas de desarrollo y módulos lectores como Arduino con RC522, PN532 o MFRC522, ESP8266, ESP32, Raspberry Pi, STM32 y otros microcontroladores que soporten comunicación con lectores NFC. Esto lo convierte en un elemento versátil y ampliamente usado en proyectos de seguridad, automatización y electrónica embebida.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Llavero Tag RFID.
• Frecuencia: 13.56 MHz.
• Protocolo: ISO14443A.
• Material: ABS/PVC.
• EEPROM: 1 K Bytes.
• Funciones: Lectura y Escritura.
• Alcance de detección: 0 ~ 5 cm (Aprox. Depende del lector).
• Identificador único de 4 Bytes.
• Bauds: 106 kbs.
• Dimensiones: 40 mm x 31 mm x 3 mm.
• Peso: 4.3 g.

Nota: Para poder escribir datos en la memoria  del llavero tag es necesario utilizar un módulo RFID que tenga función de escritura, puedes utilizar los módulos RFID/NFC PN532 o RC522 Módulo RFID Lectura y Escritura 13.56Mhz.

---

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

---

TUTORIALES

• Lee tarjetas RFID con PN532 y ESP32 – Blog UNIT Electronics
• ¿Cómo conectar el módulo PN532 a Arduino UNO? – Blog UNIT Electronics

---

INFORMACIÓN ADICIONAL

¿Cómo probar el Llavero Tag RFID 13.56 MHz NFC?

Aquí tienes una prueba rápida y sencilla para un Llavero Tag RFID 13.56 MHz NFC usando un Arduino + lector RC522 (MFRC522).

Materiales Necesarios:

• Lector RC522 (13.56 MHz, ISO14443A)
• Arduino Uno/Nano
• Cables dupont
• Llavero/tag 13.56 MHz NFC.

Conexiones:

• RC522 3.3V → 3.3V (no uses 5V).
• GND → GND.
• SDA/SS → D10.
• SCK → D13.
• MOSI → D11.
• MISO → D12.
• RST → D9.

Tip: Mantén la antena lejos de metal. Algunos módulos RC522 toleran 5 V en señales, pero lo seguro es 3.3 V (especialmente VCC).

Código.

• En el IDE de Arduino: Herramientas → Administrar bibliotecas… busca e instala “MFRC522 by Miguel Balboa”.
• Copia y sube este sketch; luego abre el Monitor Serie a 115200 baud y acerca el llavero al lector (1–3 cm).

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9
MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  SPI.begin();
  mfrc522.PCD_Init();
  Serial.println("Acerque un tag 13.56 MHz (NFC/ISO14443A)...");
}

void loop() {
  if (!mfrc522.PICC_IsNewCardPresent()) return;
  if (!mfrc522.PICC_ReadCardSerial())    return;

  Serial.print("UID: ");
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    if (mfrc522.uid.uidByte[i] < 0x10) Serial.print("0");
    Serial.print(mfrc522.uid.uidByte[i], HEX);
    if (i < mfrc522.uid.size - 1) Serial.print(":");
  }
  Serial.println();

  MFRC522::PICC_Type type = mfrc522.PICC_GetType(mfrc522.uid.sak);
  Serial.print("Tipo: ");
  Serial.println(mfrc522.PICC_GetTypeName(type));

  mfrc522.PICC_HaltA();
  mfrc522.PCD_StopCrypto1();
}

Prueba.

Al acercar el llavero, el monitor serie mostrará el UID (ej. 04:AB:3C:…) y el tipo de tarjeta (MIFARE Classic, Ultralight/NTAG, etc.). Eso confirma que el lector y el tag funcionan.

---
