LILYGO TTGO T-Camera ESP32 Fish-eye

INFORMACIÓN

¿Qué es TTGO T Camara?

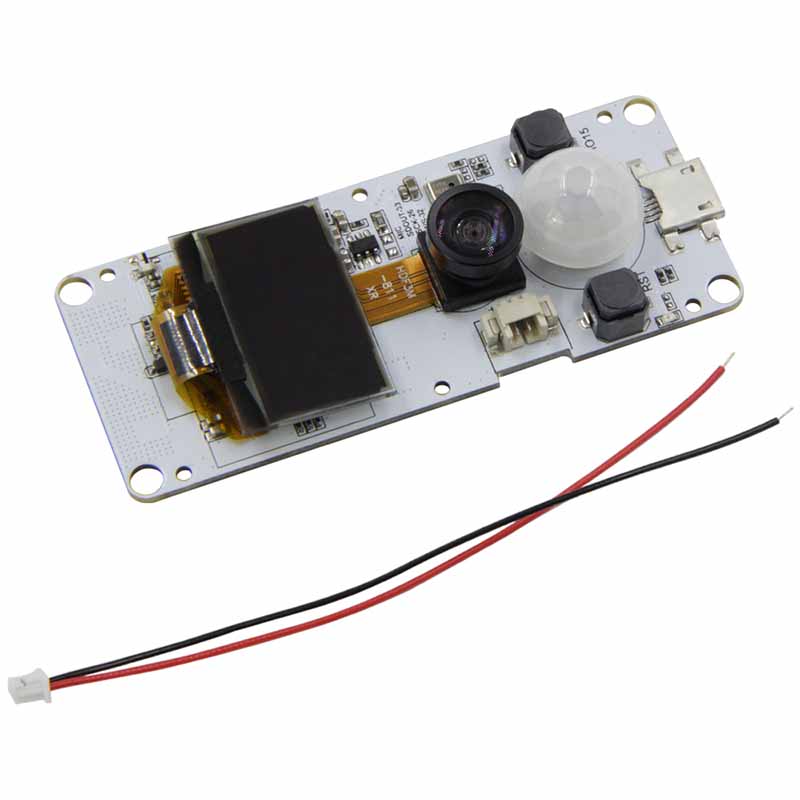

Es una tarjeta de desarrollo basada en ESP32 con procesador dual core LX6 Tensilica con 8MB de RAM y 4Mb de Flash. Esta tarjeta incluye una cámara OV2640 de Gran Angular (lente de ojo de pez) que es capaz de capturar imágenes de hasta 1600×1200 píxeles y por supuesto vídeo que el ESP32 puede gestionar como stream con interfaz web sin mayor problema. La tarjeta también incorpora una pantalla OLED de 128x64px (no puedes mostrar la imagen de la cámara pero si mostrar diversa información), sensor PIR AS312 y un mini micrófono.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: TTGO T Camara
• Incluye:
  • 1 x Cable para batería
• MicroUSB
• Voltaje de alimentación MicroUSB: 5V/1A
• USB a TTL CP2104
• Botón RESET
• Rango de temperatura: -40 ℃ ~ + 85 ℃
• Dimensiones: 68 x 27.9mm x 15mm
• Peso:14G

Interfaz de carga y descarga de batería de litio

• Conector de batería: JST XH 1.25mm
• Corriente máxima de carga: 2A
• Gestión de carga: IP5306
• Batería Li-ion / Li-Po

Pantalla

• Display OLED
• Tamaño: 0.96 pulgadas
• Resolución:128×64 píxeles
• Controlador: SSD1306 dirección I2C 0x3C
• Conexión de pines al ESP32: SDA(21), SCL(22)

Cámara

• Resolución: 2MP
• Modelo: OV2640
• Gran Angular
• Lente de ojo de pez

Sensores

• PIR: AS312
• Conexión del sensor Pir al ESP32: 33
• Micrófono

ESP32

• ESPchip: ESP32-WROVER-B Espressif
• Flash: 4MB
• PSRAM: 8MB
• Wifi:
  • Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150 Mbps) Polimerización A-MPDU y A-MSDU, admite intervalo de protección de 0,4 μS
  • Rango de frecuencia: 2,4 GHz ~ 2,5 GHz
• Bluetooth:
  • Protocolo: Cumple con el estándar bluetooth v4.2 BR / EDR y BLE
  • Frecuencia de radio: Con receptor NZIF de sensibilidad de -97dBm, emisor AFH de clase 1, clase 2 y clase 3
  • Frecuencia de audio: Frecuencia de audio CVSD y SBC

DOCUMENTACIÓN Y RECURSOS

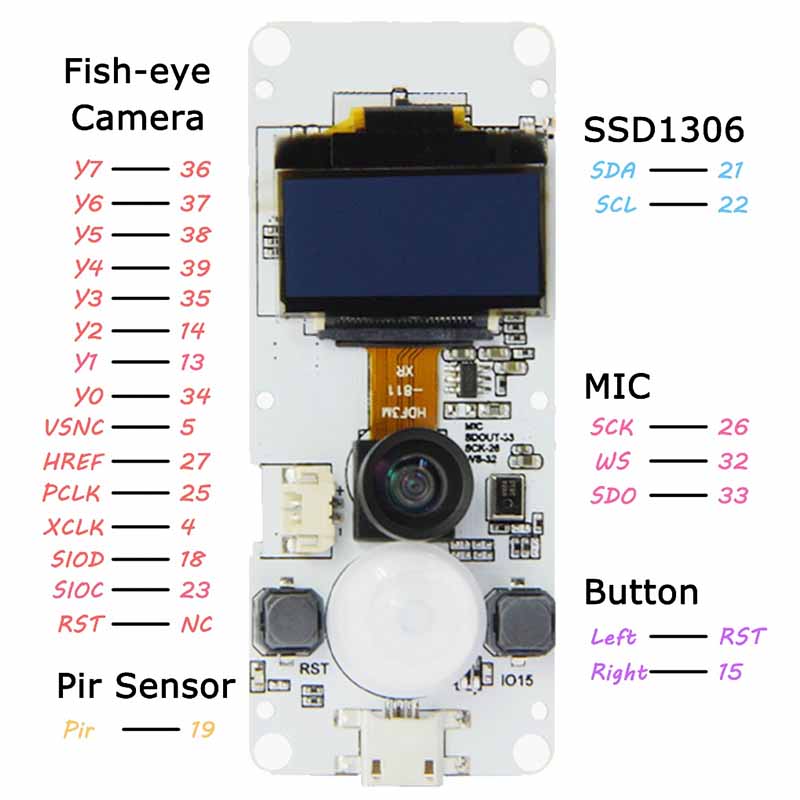

• Pinout TTGO T-Camera

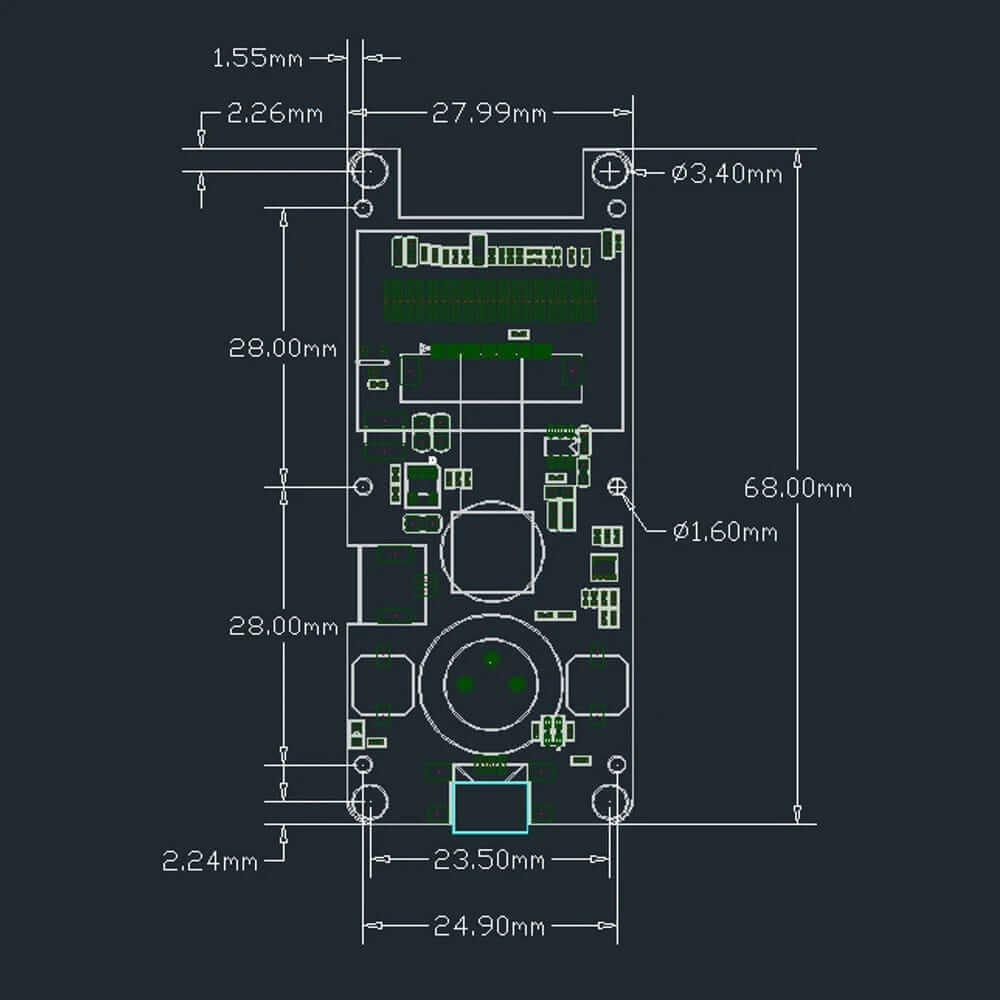

• Dimensiones
• Esquemático
• Github
• Datasheet – ESP32-WROVER-B
• Caja impresa con pié (thingiverse)

Driver:

• CP210x Controlador universal

*Nota: Instalar el controlador de acuerdo al sistema operativo de tu PC o Laptop. En caso de haber instalado anteriormente no instalar el controlador.
