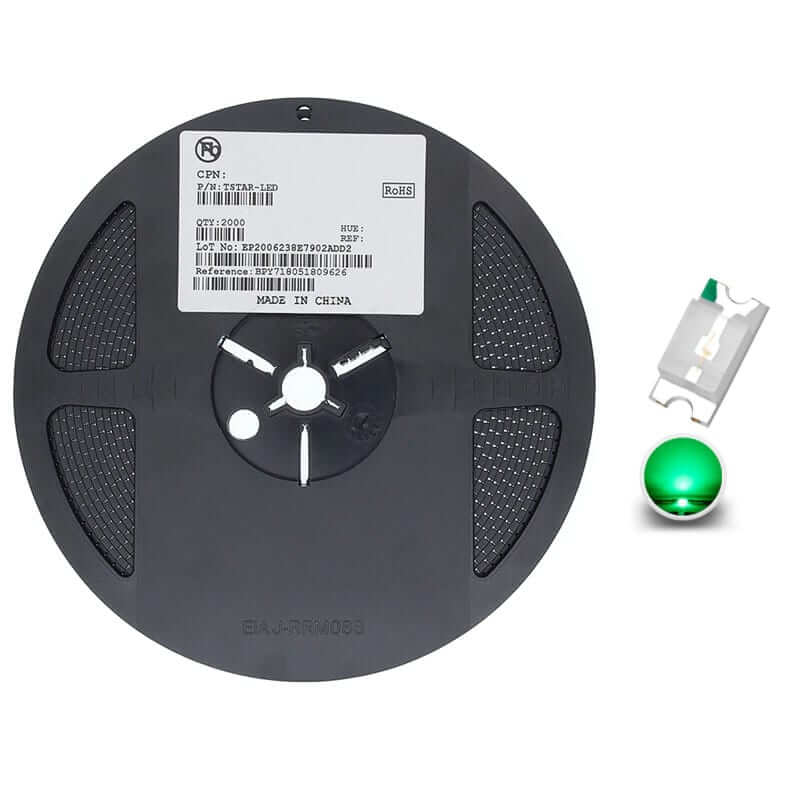

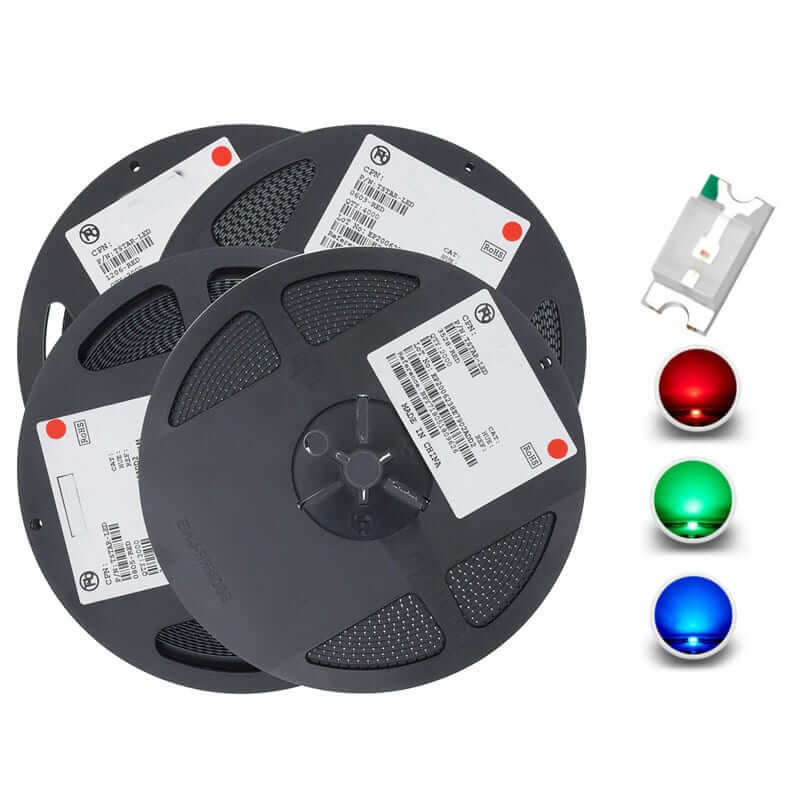

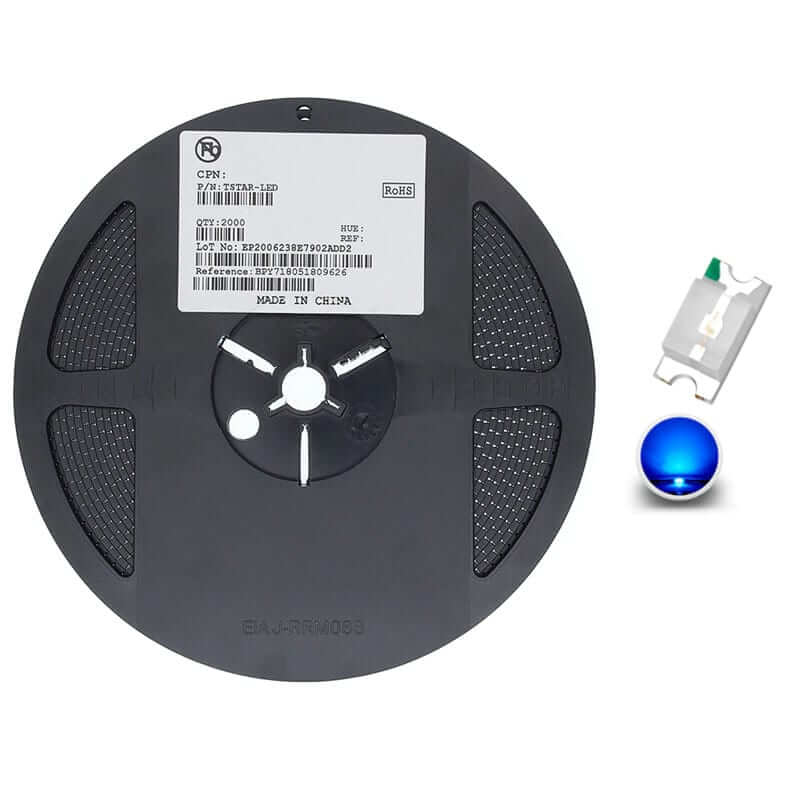

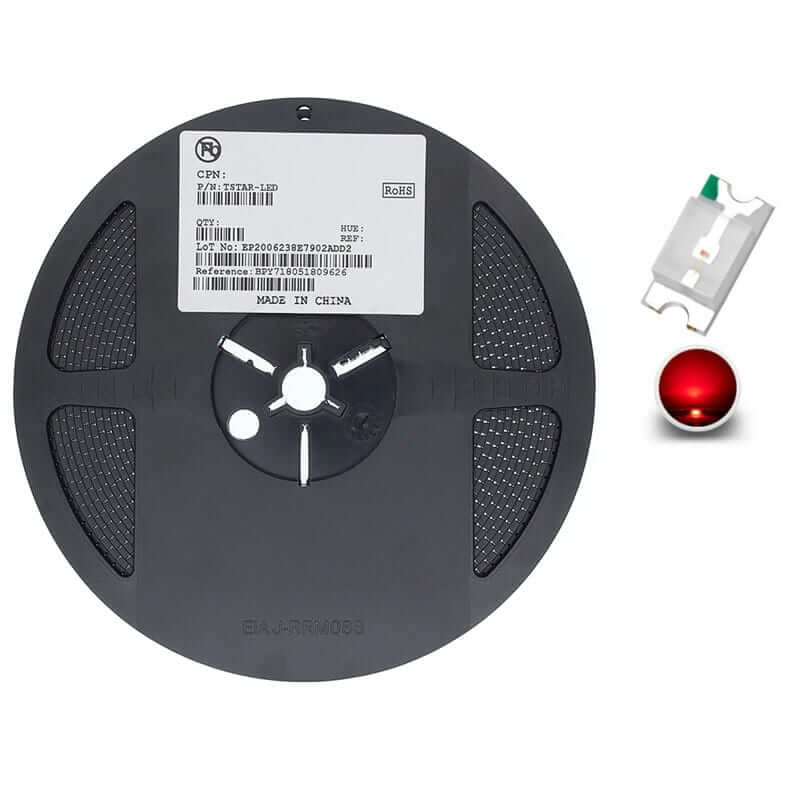

Led SMD Diferentes Colores y Tamaños

Name: Led SMD Diferentes Colores y Tamaños
SKU: 54740
Availability: InStock

Rango de precios: desde $ 0.30 hasta $ 0.50

Tamaño y color:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: LEDS, OPTOELECTRÓNICA, SMD Etiquetas: 0603, 0805, 1.8V, 1206, 120mcd, 2.4V, 2.8V, 20mA, 250mcd, 3.4V, 600mcd, 60mcd, azul, Indicador, led, pcb, PCBs, ROJO, SMD, SMT, VERDE

Comprados juntos frecuentemente

Precio de los tres:

Este producto: Led SMD Diferentes Colores y Tamaños Tamaño y color:: 0603 Rojo - $ 0.30
Led SMD Diferentes Colores y Tamaños Tamaño y color:: 1206 Verde - El precio original era: $ 0.70.El precio actual es: $ 0.35.
Led SMD Diferentes Colores y Tamaños Tamaño y color:: 1206 Azul - El precio original era: $ 0.70.El precio actual es: $ 0.35.

INFORMACIÓN

Led SMD disponible en distintos encapsulados desde 0603, 0805 y 1206, podrás elegir el color Rojo, Verde y Azul. Led SMD son ideales para reducir tamaño y poder integrarlos en placas de circuito impreso PCBs ya sea como indicador que represente un estado o una función, puede utilizare para indicar que la placa esta encendida o que se esta llevando una transmisión de datos, indicar niveles de carga de batería entre otras funciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

Led SMD 0603	Led SMD 0805	Led SMD 1206
Paquete: 0603 Ángulo de visión amplio Bajo consumo de energía Rango de voltaje: 1.8V A 2.4V Corriente de trabajo: 20mA Intensidad luminosa: 60mcd a 120mcd Dimensiones: 1.60mm(0,06″) x 0.80mm(0.03″) Altura: 0.6mm Peso: 0.008g	Paquete: 0805 Ángulo de visión amplio Bajo consumo de energía Rango de voltaje: 2.8V A 3.4V Corriente de trabajo: 20mA Intensidad luminosa: 250mcd a 600mcd Dimensiones: 2mm(0.08″) x 1.25mm(0.05″) Altura: 0.8mm Peso:0.002g	Paquete: 1206 Ángulo de visión amplio Bajo consumo de energía Rango de voltaje: 2.8V A 3.4V Corriente de trabajo: 20mA Intensidad luminosa: 250mcd a 600mcd Dimensiones: 3.20mm(0.13″) x 1.60mm(0.06″) Altura: 0.8mm Peso: 0.002g

DOCUMENTACIÓN Y RECURSOS

Datasheet

0603
0805
1206

INFORMACIÓN ADICIONAL

¿Cómo soldar Led SMD?

Para soldar estos pequeños LEDs, existen distintos métodos. El más común es aplicar soldadura de estaño a un pad del PCB para conectar un pin del LED, y luego soldar el segundo pad con el otro pin del LED. Este método es ampliamente utilizado si solo dispones de un cautín y soldadura de estaño.

Otro método eficaz es usar una pistola de calor y soldadura en pasta. Simplemente aplica la soldadura en pasta a cada pad del PCB, coloca cada LED y otros componentes SMD en sus posiciones correspondientes, y luego usa la pistola de calor para aplicar calor a los componentes y realizar las soldaduras.

Existen otros métodos que facilitan la soldadura de componentes SMD, pero si solo cuentas con un cautín y soldadura, te recomendamos tener al menos estos elementos:

Elementos de ensamblado y desensamblado

Soldado y desoldado

Limpieza

Alcohol Isopropilico

Peso	0.000008 kg
Dimensiones	0.01 × 0.01 × 0.01 cm
Tamaño y color:	0603 Rojo, 0603 Verde, 0603 Azul, 0805 Rojo, 0805 Verde, 0805 Azul, 1206 Rojo, 1206 Verde, 1206 Azul
