INFORMACIÓN

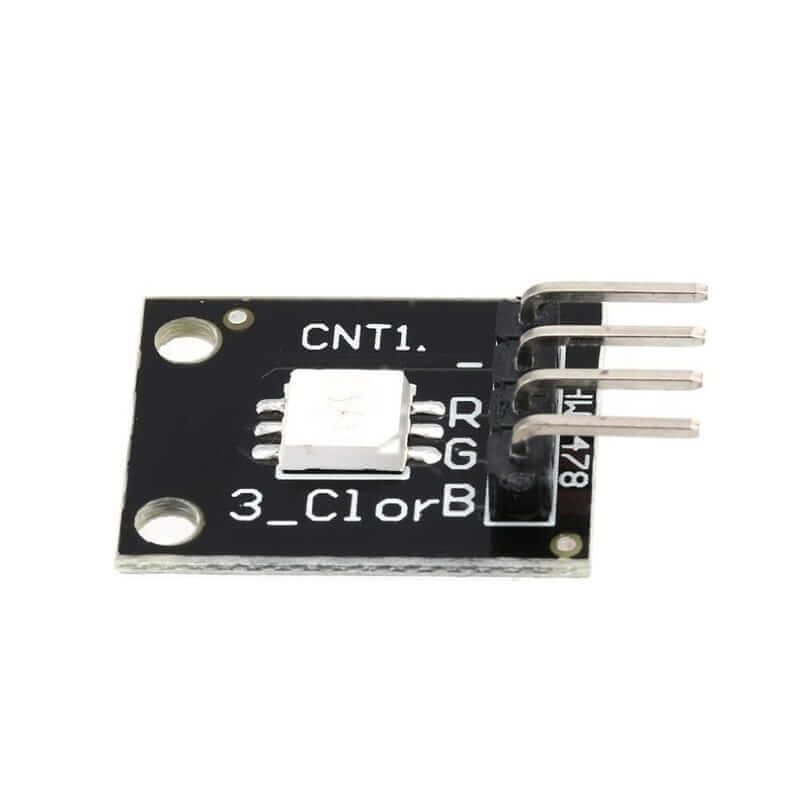

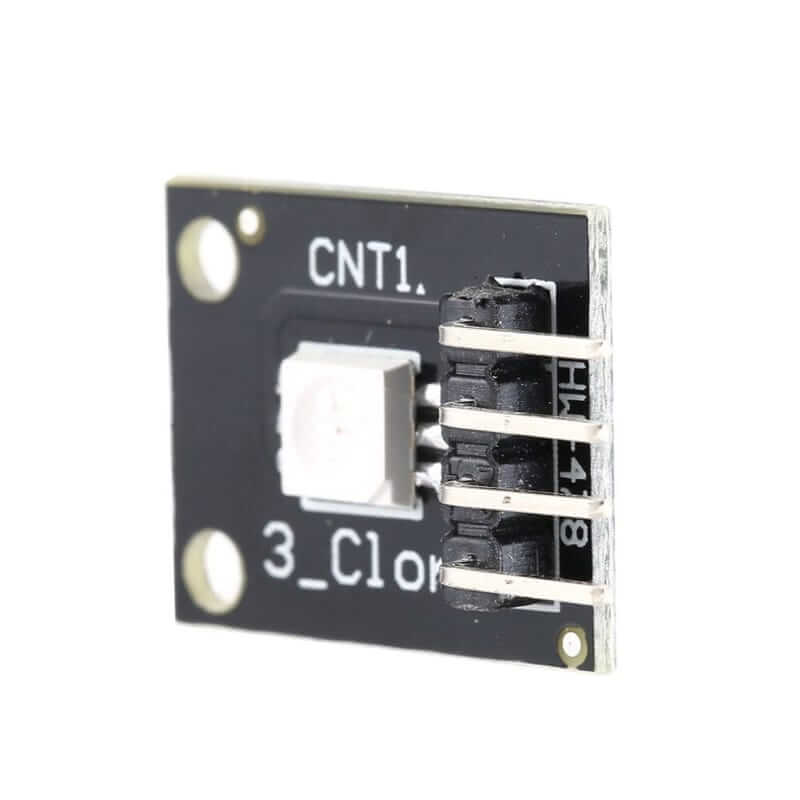

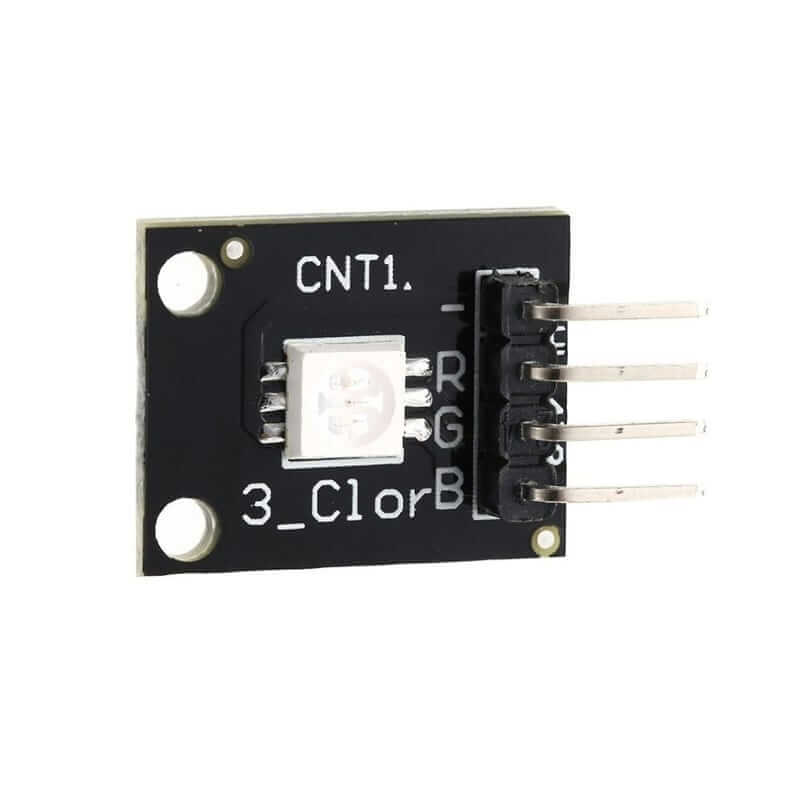

El LED RGB SMD KY-009 es un módulo que integra un diodo emisor de luz multicolor tipo SMD (Surface Mount Device), capaz de generar una amplia gama de colores mediante la combinación de los tres diodos internos: rojo, verde y azul (RGB). Cada color se controla de forma independiente aplicando diferentes niveles de voltaje o señales PWM (modulación por ancho de pulso) a sus pines correspondientes. Al variar la intensidad de cada canal, se pueden crear mezclas que producen cualquier color visible.
El LED RGB SMD KY-009 se utiliza principalmente en proyectos de iluminación decorativa, señalización visual, efectos de luz y experimentación con mezcla de colores. Es ideal para crear indicadores de estado, animaciones luminosas, displays visuales y proyectos educativos donde se desee aprender sobre el control de colores mediante señales PWM. Gracias a su fácil conexión y bajo consumo de energía, este módulo es ampliamente compatible con diversas tarjetas de desarrollo como Arduino UNO, Mega, Nano, ESP8266, ESP32 y Raspberry Pi, entre otras.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de Funcionamiento: 5 VDC.
- Corriente alimentación: 30 mA a 60 mA DC.
- Consumo de energía: 90 mW.
- Temperatura de funcionamiento: -25 °C a 80 °C.
- Utiliza el 5050 SMD, LED de 3 colores con corriente máxima de 20 mA:
- Voltaje de alimentación: Red (1.8 V a 2.4 V), verde (2.8 V a 3.6 V) y Azul (2.8 V a 3.6 V).

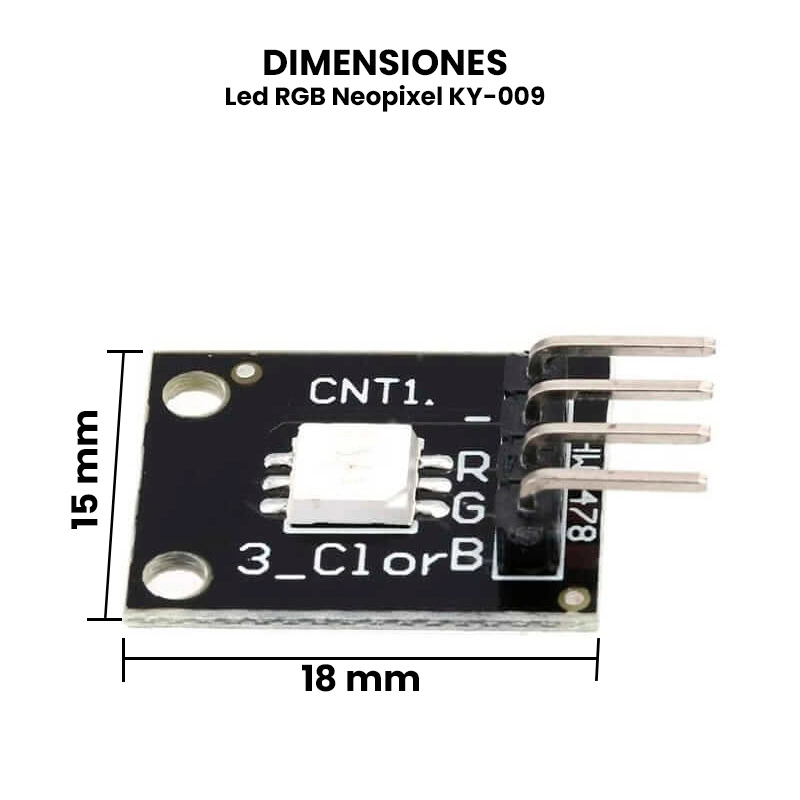

- Dimensiones: 18 mm x 8 mm x 15 mm.
- Peso: 2 g.
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
INFORMACIÓN ADICIONAL
¿Cómo funciona el Sensor Led RGB?

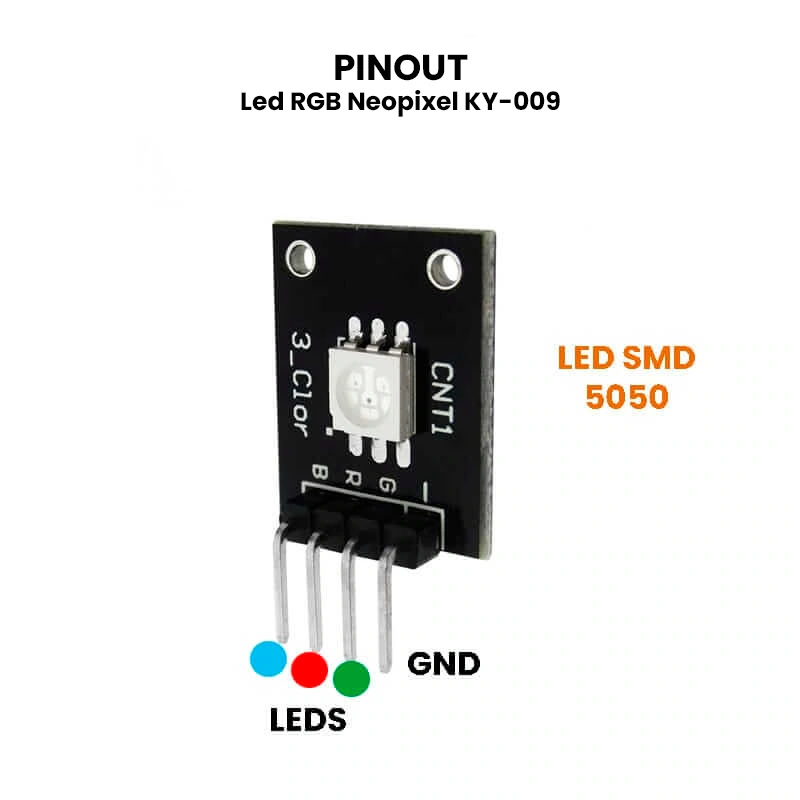

Para el funcionamiento del KY-009, es recomendable usar resistencias para no dañar con el tiempo el LED, se pueden usar resistencias de 330 Ω en cada uno de los pines de los leds del KY, o usar los siguientes valores sugeridos:
- Azul (B) 120 Ω
- Verde (G) 120 Ω
- Rojo (R) 180 Ω
- GND
