Lector RFID USB 13.56 MHz ISO 14443A Control Asistencia

INFORMACIÓN

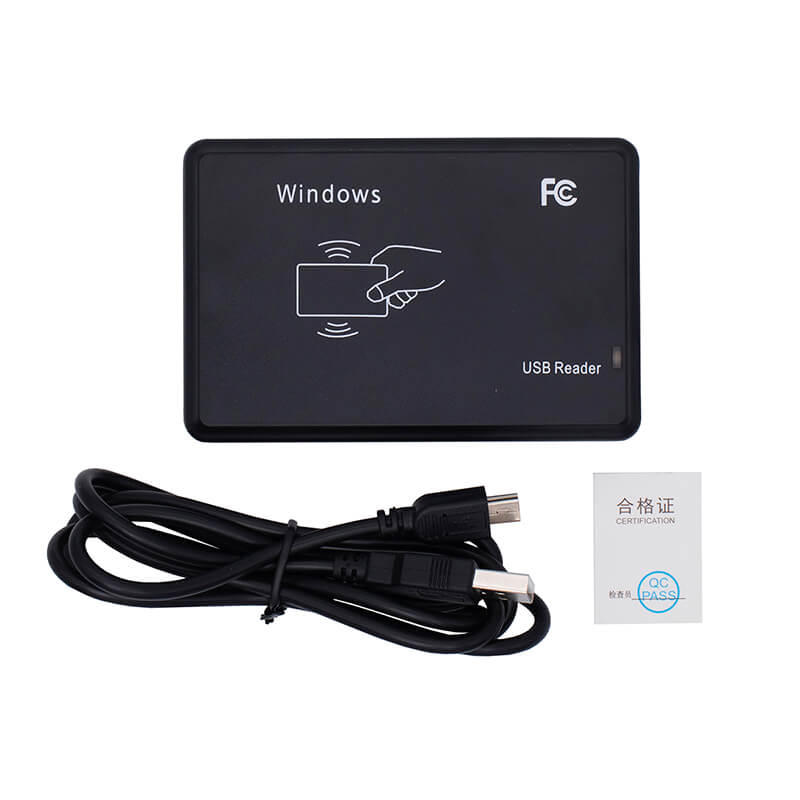

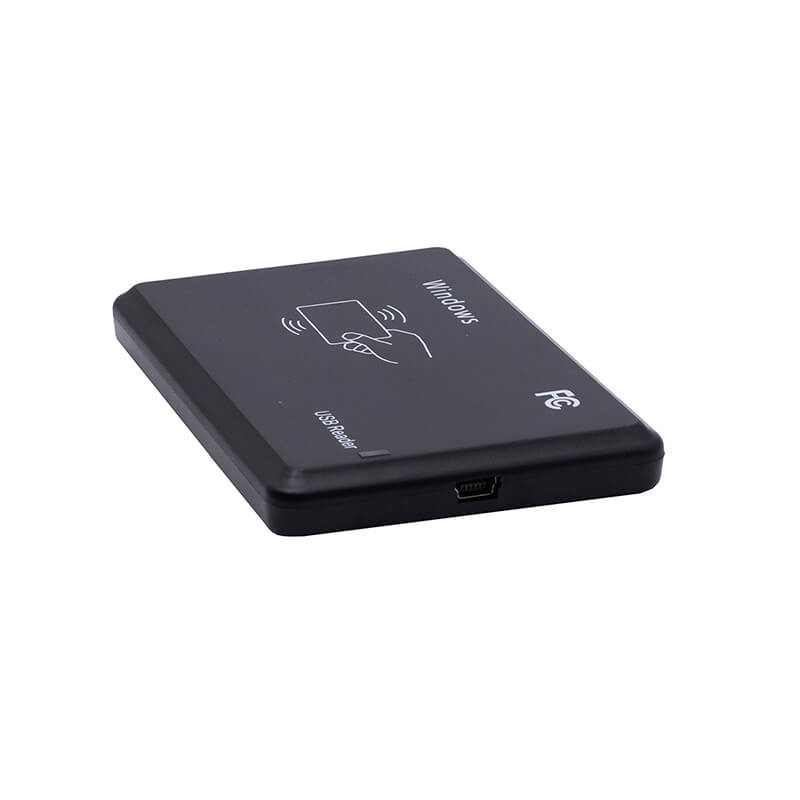

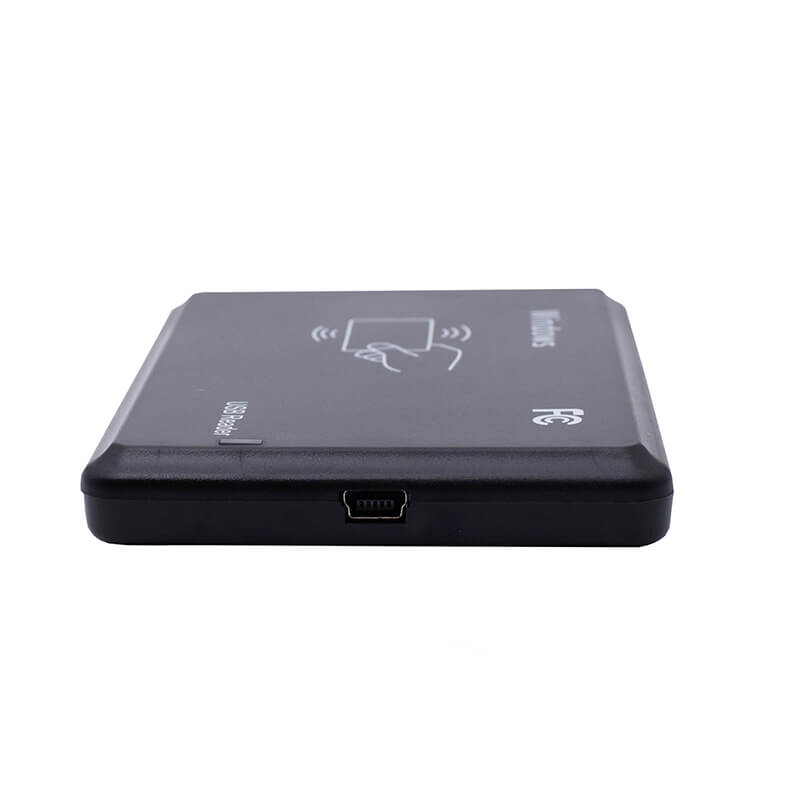

El Lector RFID USB 13.56 MHz ISO 14443A para control de asistencia es un dispositivo diseñado para leer tarjetas o llaveros RFID que operan bajo la frecuencia de 13.56 MHz y el estándar ISO 14443A, ampliamente utilizado en sistemas de identificación sin contacto. Su funcionamiento se basa en la emisión de un campo electromagnético que energiza el chip integrado en la tarjeta o tag cuando está a corta distancia. Una vez activado, el chip transmite su número de identificación único (UID) al lector, el cual lo envía a la computadora o sistema de gestión a través de una conexión USB. Este lector no incluye tarjetas RFID ni Tag, pero podrás adquirirlos en los siguientes enlaces:

• Tarjeta RFID 13.56 Mhz MFS50
• Llavero Tag RFID 13.56 MHz

El Lector RFID USB 13.56 MHz ISO 14443A para control de asistencia se utiliza en una amplia variedad de aplicaciones relacionadas con la identificación y el registro de personas o activos. Es comúnmente empleado en sistemas de control de asistencia laboral para registrar entradas y salidas de empleados, así como en control de acceso a oficinas, laboratorios, gimnasios, bibliotecas y áreas restringidas. También se usa en instituciones educativas para llevar el control de asistencia de estudiantes o personal docente, en eventos y conferencias para registrar participantes, y en procesos de gestión de inventarios o trazabilidad de objetos que utilicen tags RFID compatibles. Su versatilidad, rapidez y facilidad de integración con software de gestión lo convierten en una herramienta eficiente para automatizar registros, mejorar la seguridad y optimizar el control de flujo de personas o recursos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Lector RFID.

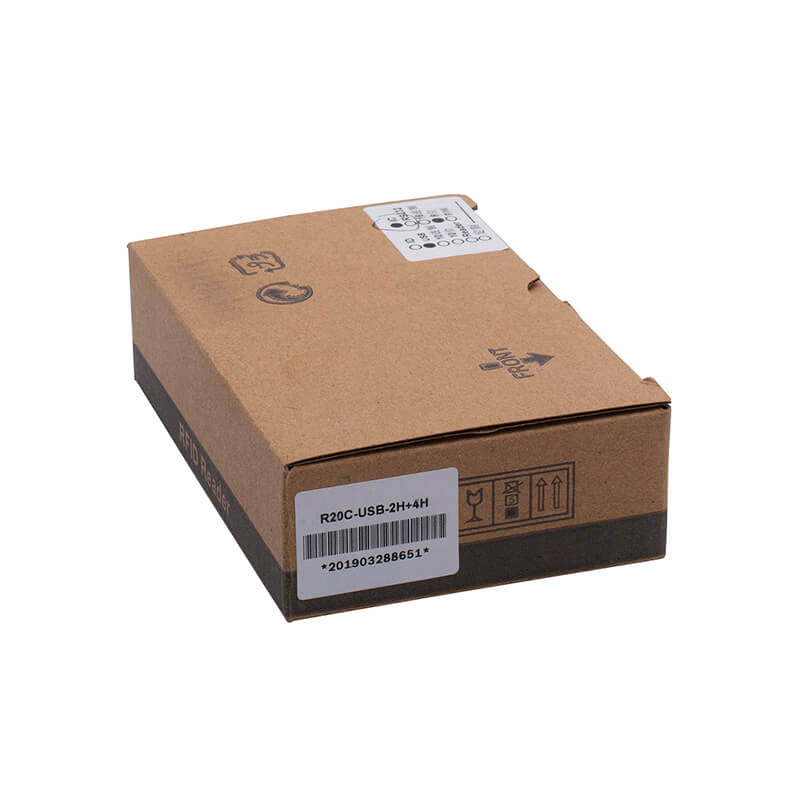

• Modelo: R20C-USB-2H+4H.
• Fuente de Alimentación USB: + 5 VDC.
• Consumo de Corriente: 70 mA.
• Cable USB Longitud: 1 m.
• Frecuencia de Trabajo: 13.56 MHz.
• Sistemas Operativos Soportados: Windows 10, 7, XP, 98, 2000 CE me NT Linux vista.
• Tipo de Lector de Tarjetas: IC (14443A, 14443B, 15693 tres opciones) número de tarjeta física.
• Velocidades:
  • Comunicación: 106 Kbit / s.
  • En baudios del puerto serie: 9600 Kbit / s.
• Distancia efectiva de lectura de la tarjeta: 100 mm (varía según la tarjeta).
• Tiempo de lectura de la tarjeta: <100 ms.
• Indicación de estado: indicación LED de 2 colores: rojo cuando se enciende, verde cuando se lee la tarjeta.
• Formato de datos: el número de serie de cuatro bytes de la tarjeta se convierte a formato decimal de ocho dígitos y el retorno de carro finaliza.
• Temperatura de funcionamiento: -10 ℃ ~ + 70 ℃.
• Temperatura de almacenamiento: -20 ℃ ~ + 80 ℃.
• Humedad relativa máxima de trabajo: 0 ~ 95%.
• Interfaz de comunicación: interfaz USB / puerto serie RS232.

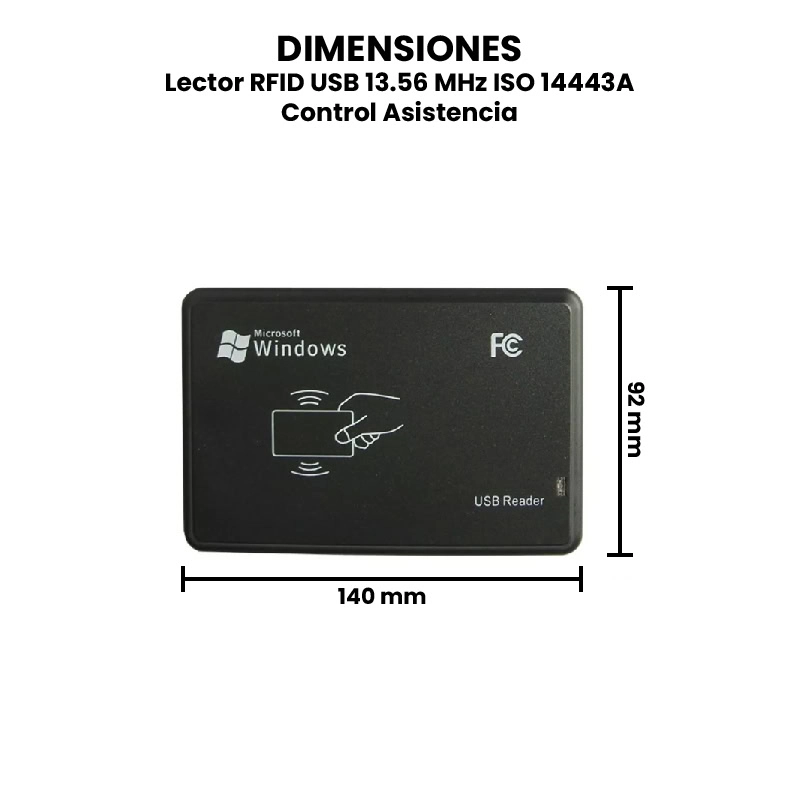

• Dimensiones: 140 mm x 92 mm x  40 mm.
• Peso: 100 g.

Nota: Este lector solo puede leer los primeros 8 dígitos de la tarjeta y no tiene las funciones de escribir y copiar tarjetas.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Recomendación de Uso.

1. 1. Conectar con la computadora a través del cable USB.
2. 2. Abrir el bloc de notas o un documento.
3. 3. Poner la tarjeta en la parte superior del lector.
4. 4. El documento emitirá el número de la tarjeta a 8 dígitos automáticamente

Instalación:

• Conecte un extremo del cable a la interfaz correspondiente de la computadora y un extremo al puerto de comunicación del lector de tarjetas.
• Ya conectado al PC, comenzara a reconocer el dispositivo y lo empezara a configurar, saldrá una pequeña ventana que dirá “Configuración del dispositivo”

• Esperamos un momento hasta que el driver se instale correctamente, ya que se acabe de instalar el driver saldrá un mensaje que es dispositivo está listo para utilizar.

• El lector de tarjetas emitirá un pitido y encenderá el led en color rojo.
• Para verificar su funcionamiento puedes abrir un documento ya sea un blog de notas o un documento en Excel.
• Después deslicé la tarjeta en el lector y este emitirá un pitido y cambiará el color del led a verde por un momento y regresará a rojo.

Precauciones:

• El lector de tarjetas está instalado en una ubicación conveniente para las operaciones de deslizamiento de tarjetas, evitando al mismo tiempo estar cerca de la pantalla, ya que la radiación de la pantalla puede interferir con el funcionamiento normal del lector de tarjetas.
• Evite acercarse a objetos metálicos de áreas grandes (especialmente el lado izquierdo de la estructura metálica), de lo contrario, la distancia de lectura de la tarjeta será corta o incluso la tarjeta no se leerá.
• La longitud del cable de comunicación entre el lector de tarjetas y la computadora debe ser inferior a 15 metros.
• No hay respuesta al deslizar la tarjeta: si la interfaz está insertada correctamente, si la tarjeta de radiofrecuencia es una tarjeta RFID compatible, si la tarjeta de radiofrecuencia está rota, si otra tarjeta de radiofrecuencia está en el rango de lectura de la tarjeta.
• Error de datos de transmisión: si la tarjeta se lee en un entorno de fuerte interferencia de campo electromagnético, si el cable de comunicación entre el lector de tarjetas y la computadora es demasiado largo.
