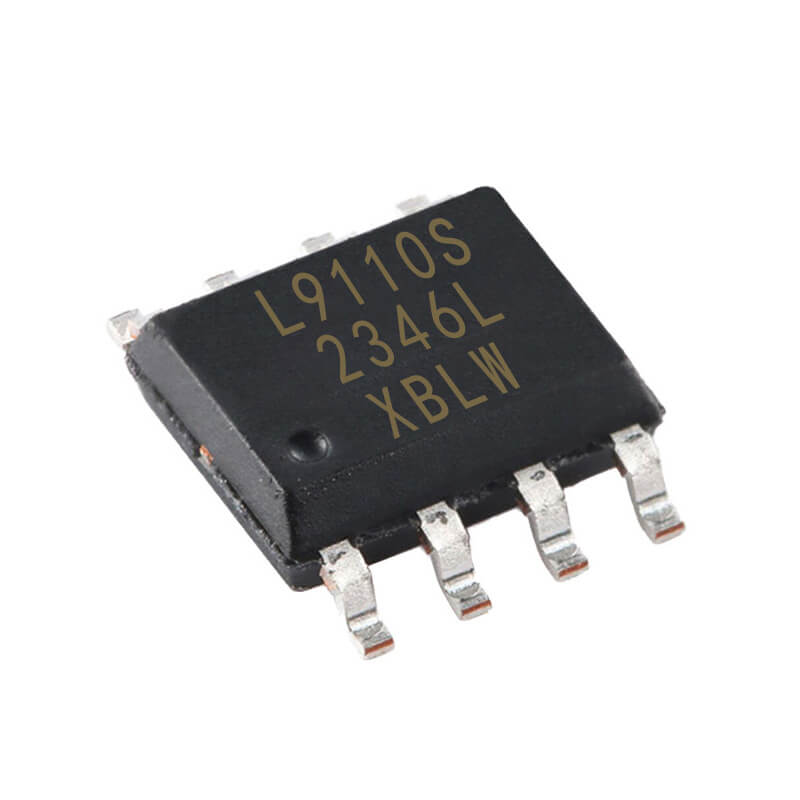

L9110S Controlador de Motores SOP-8

INFORMACIÓN

El L9110S es un controlador de motores en formato SOP-8 diseñado para gestionar la operación de motores de corriente continua. Este circuito integrado permite el control de la dirección y velocidad del motor, ofreciendo hasta 800mA de corriente continua y soportando picos de hasta 1.5A.

Con entradas compatibles con niveles TTL/CMOS, el L9110S es ideal para aplicaciones en juguetes, mecanismos electrónicos, y cualquier proyecto que requiera el manejo de pequeñas cargas motrices, proporcionando una solución compacta y eficiente.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Controlador de Motores
• Matricula: L9110S
• Encapsulado: SOP-8
• Montaje: SMD
• Voltaje de alimentación (VCC): 2.5V a 12V
• Corriente de salida:
  • Continua: Hasta 800mA por canal
  • Máxima (pico): 1.5A
• Compatibilidad de entradas: TTL/CMOS
• Controles de dirección: Permite el control de la dirección del motor (adelante y atrás)
• Temperatura de operación: -20°C a 85°C
• Dimensiones: 9mm x 6.2mm x 3.71mm
• Peso: 0.5g

DOCUMENTACIÓN Y RECURSOS

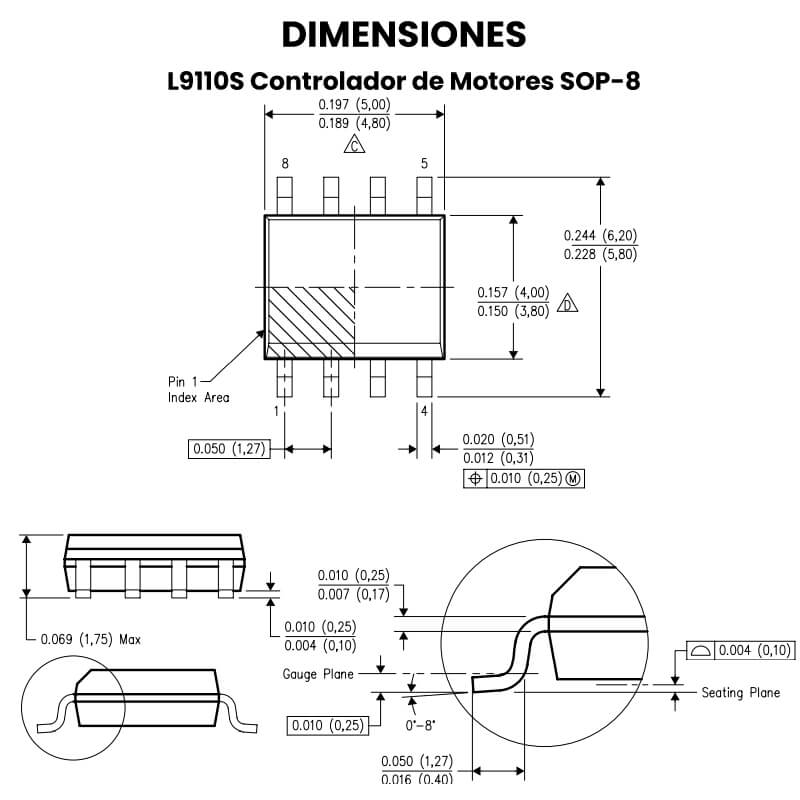

• Dimensiones

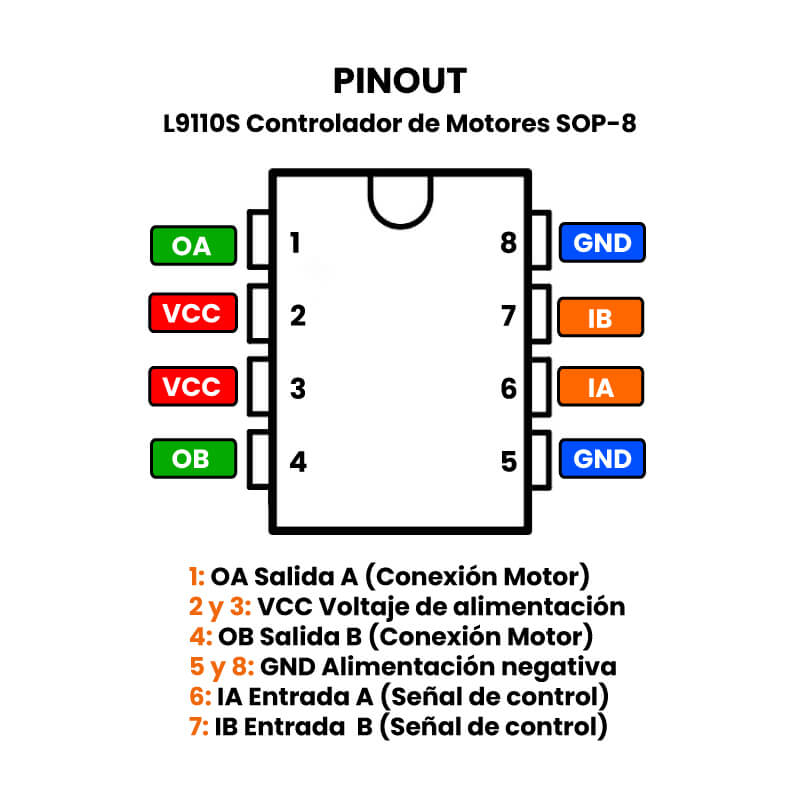

• Pinout
• Datasheet
• Footprint

INFORMACIÓN ADICIONAL

¿Que es el L9110S (SOP-8)?

El L9110S (SOP-8) es un controlador de motores compacto y eficiente diseñado para gestionar motores de corriente continua y motores paso a paso mediante un circuito integrado en un encapsulado de ocho pines. Este componente permite controlar la dirección y la velocidad del motor, ofreciendo una corriente continua de hasta 800mA por canal y soportando picos de corriente de hasta 1.5A, lo que lo hace ideal para aplicaciones como juguetes, mecanismos de cerraduras electrónicas y válvulas. Con su compatibilidad para niveles TTL/CMOS, el L9110S combina funcionalidad robusta con una estructura que facilita su integración en diversos proyectos electrónicos.

¿Cómo funciona el L9110S (SOP-8)?

El L9110S (SOP-8) funciona como un controlador de motores mediante la utilización de dos canales de salida que permiten el control de la dirección y velocidad de un motor de corriente continua. Al recibir señales de control en sus entradas IA y IB, el chip determina el estado de los salidas OA (salida A) y OB (salida B) que se conectan directamente al motor.

1. Control de Dirección: Dependiendo de los niveles de voltaje en las entradas IA y IB, el L9110S puede cambiar la polaridad en las salidas OA y OB, lo que permite invertir la dirección de giro del motor. Por ejemplo, si IA está en alto y IB en bajo, el motor girará en una dirección; si IA está en bajo y IB en alto, girará en la dirección opuesta.
2. Control de Velocidad: La velocidad del motor puede ser modulada utilizando técnicas como el PWM (modulación por ancho de pulso) en las entradas, ajustando así la potencia entregada al motor en función de la duración de los pulsos aplicados a las entradas.
3. Protección: El L9110S incluye diodos de clamping para proteger el circuito del voltaje inverso generado por la inductancia del motor, asegurando un funcionamiento seguro y fiable.

En resumen, el L9110S actúa como un puente H para el control bidireccional de motores, combinando en el control de dirección y velocidad, mientras protege el sistema de posibles sobrecargas provocadas por el motor.

¿Cómo utilizar el L9110S  (SOP-8)?

Para utilizar el L9110S (SOP-8) en un proyecto, sigue estos pasos básicos:

1. Conexiones

• Alimentación (VCC): Conecta el pin VCC (típicamente en los pines 2 y 3) a una fuente de alimentación adecuada, que puede variar entre 2.5V y 12V.
• Tierra (GND): Conecta los pines de tierra (pin 5 y pin 8) a tierra común del circuito.
• Entradas de Control: Conecta las entradas IA (pin 6) y IB (pin 7) a un microcontrolador o circuito lógico que envíe las señales de control. Estas entradas deben ser compatibles con TTL/CMOS.
• Salidas de Motor: Conecta los terminales del motor a las salidas OA (pin 1) y OB (pin 4). Uno de los terminales del motor se conecta a OA y el otro a OB.

2. Configuración del Control

• Para controlar la dirección del motor:
• Aplica una señal alta (típicamente más de 1.5V) a IA y una señal baja (menos de 0.6V) a IB para hacer girar el motor en una dirección.
• Inversa las señales para cambiar la dirección del motor.
• Para controlar la velocidad del motor, puedes utilizar PWM en las entradas IA o IB para ajustar la potencia media suministrada al motor.

3. Protecciones y Consideraciones

• Asegúrate de usar un diodo externo si el dispositivo debe alimentarse con cargas inductivas que pueden causar picos de voltaje, aunque el L9110S ya tiene diodos internos de clamping.
• Verifica que el motor no exceda las especificaciones de corriente del L9110S (750mA continuamente, 1.5A en picos) para evitar daños al chip.

4. Pruebas

• Una vez que todas las conexiones estén realizadas, aplica energía al circuito.
• Realiza pruebas con las señales de control, observando el comportamiento del motor en respuesta a las diferentes configuraciones de IA y IB.

Siguiendo estos pasos, puedes integrar el L9110S en tus proyectos de control de motores, asegurando un funcionamiento seguro y eficiente.
