Kit de Reloj de Arena Electrónico de 5V

INFORMACIÓN

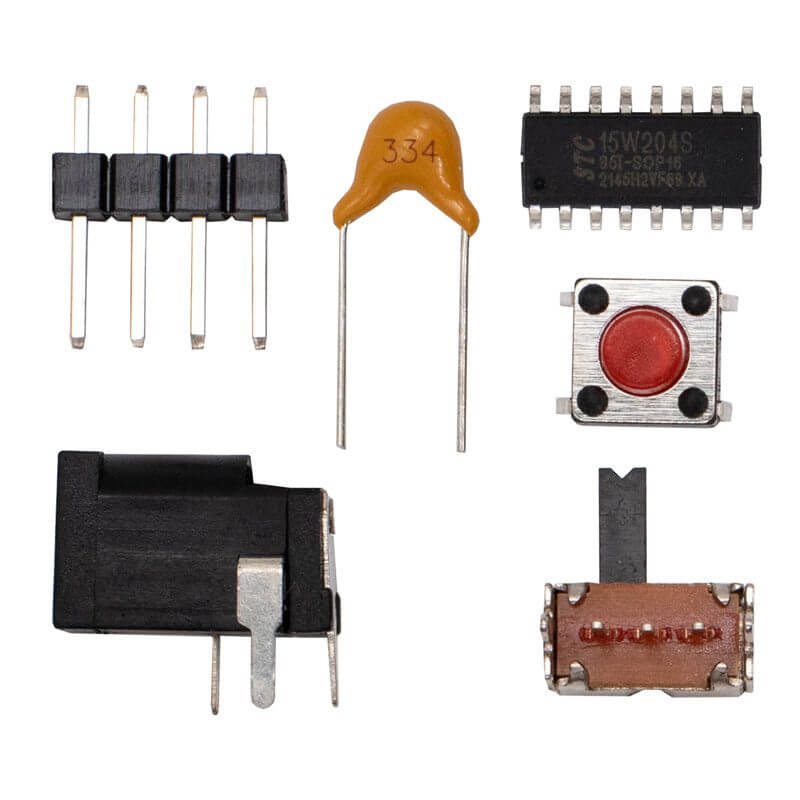

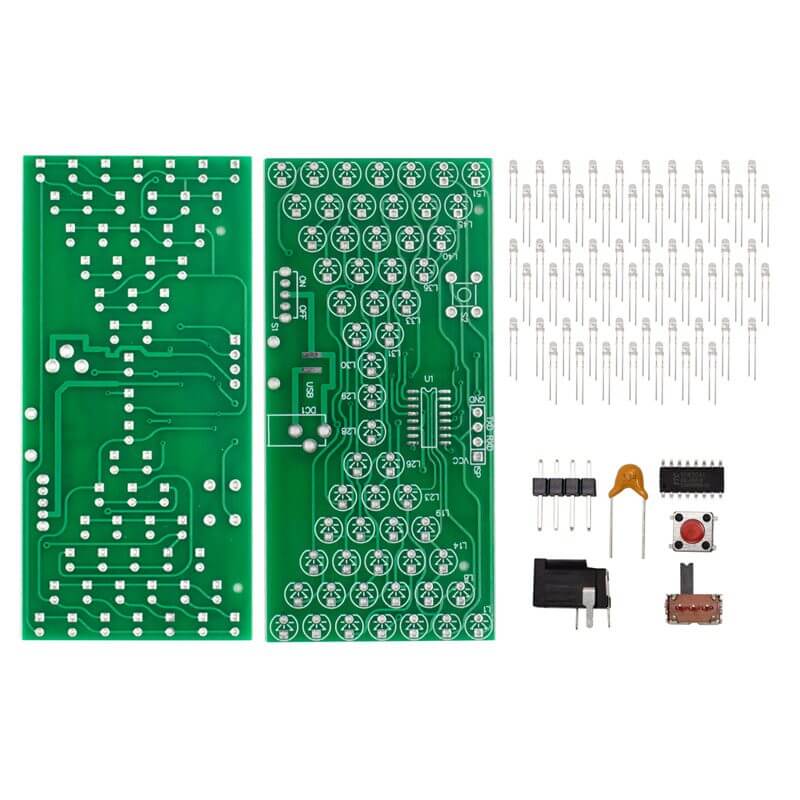

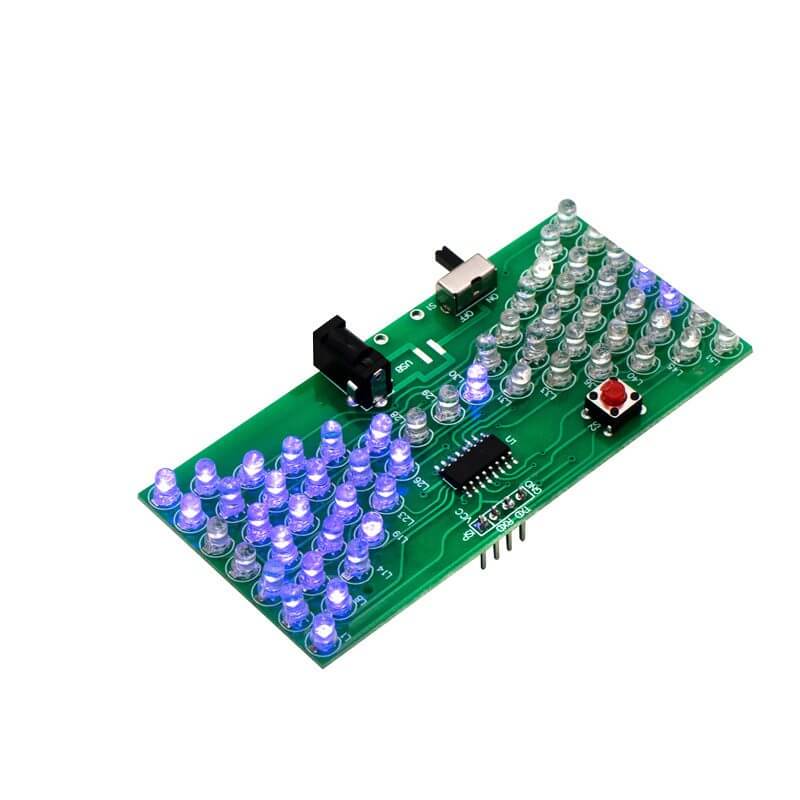

El Kit Reloj de Arena Electrónico 5V contiene un circuito impreso de doble cara que permite desarrollar habilidades de soldadura mientras se está  construyendo un proyecto funcional, ya que contiene un circuito integrado de montaje superficial y componentes de tecnología “Through hole”.

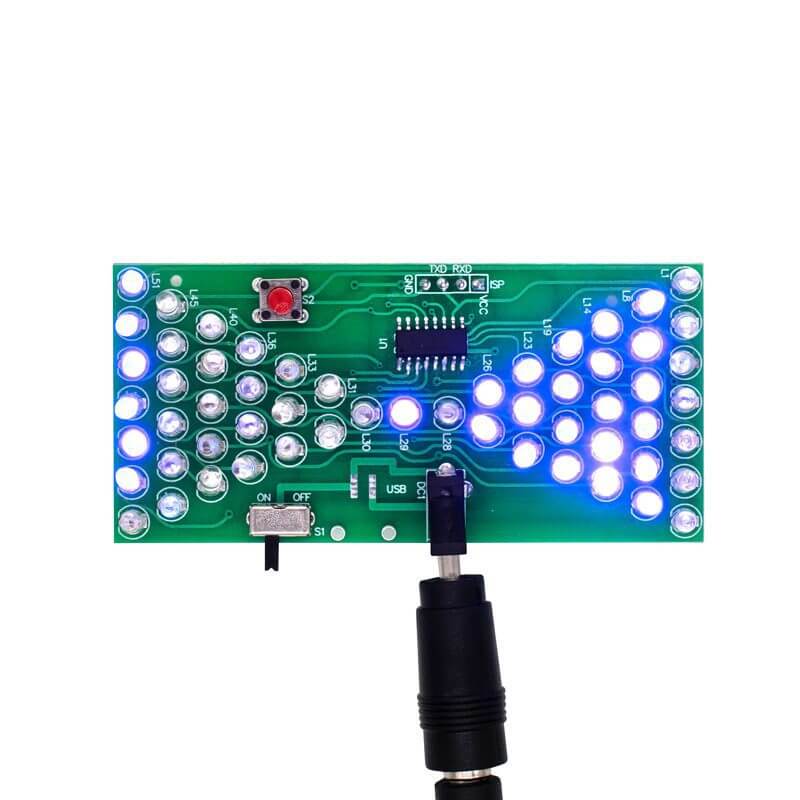

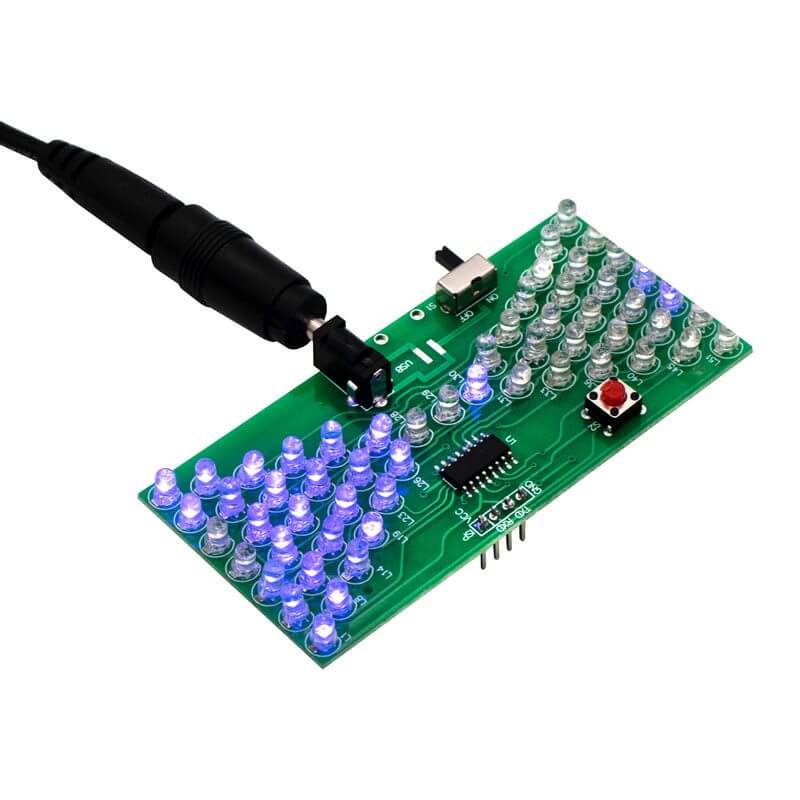

Una vez realizado el proceso de soldado el Kit Reloj de Arena Electrónico 5V mostrará la composición de un patrón de reloj de arena analógico, el microcontrolador con oscilador incluido realizará el control y ayudará a mostrar el efecto de reloj de arena simulado ajustando la velocidad con el interruptor. Incluye conexión a RX y TX (interfaz SPI) si se requiere programar el STC15W204S, con otra secuencia.

El Kit Reloj de Arena Electrónico 5V es ideal si estás comenzando a realizar prácticas de electrónica ya que podrás desarrollar habilidades como : soldado de componentes SMD y THT, entender comunicación SPI, análisis de circuitos por mencionar algunas; todo esto de manera divertida.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de Alimentación: 5V
• Consumo: 10 mA
• Conector: Plug Socket Macho
• IC Control: STC15W204S-35I-SOP16
  • Memoria: 4KB
• Dimensiones: 84 x 40 mm
• Peso: 17g

Nota: No incluye conector para alimentación de la PCB.

DOCUMENTACIÓN Y RECURSOS

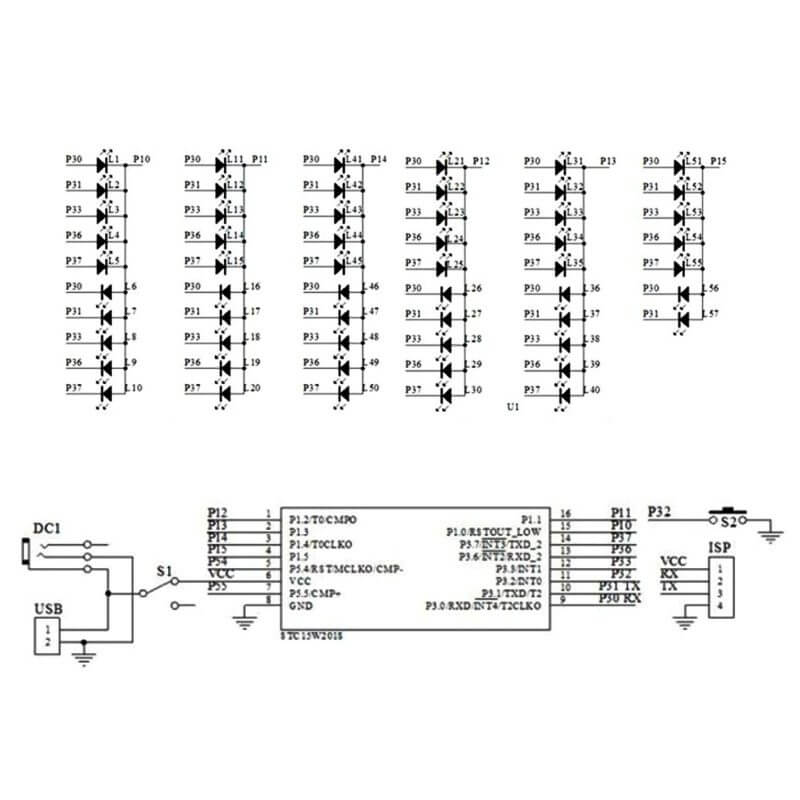

• Esquemático

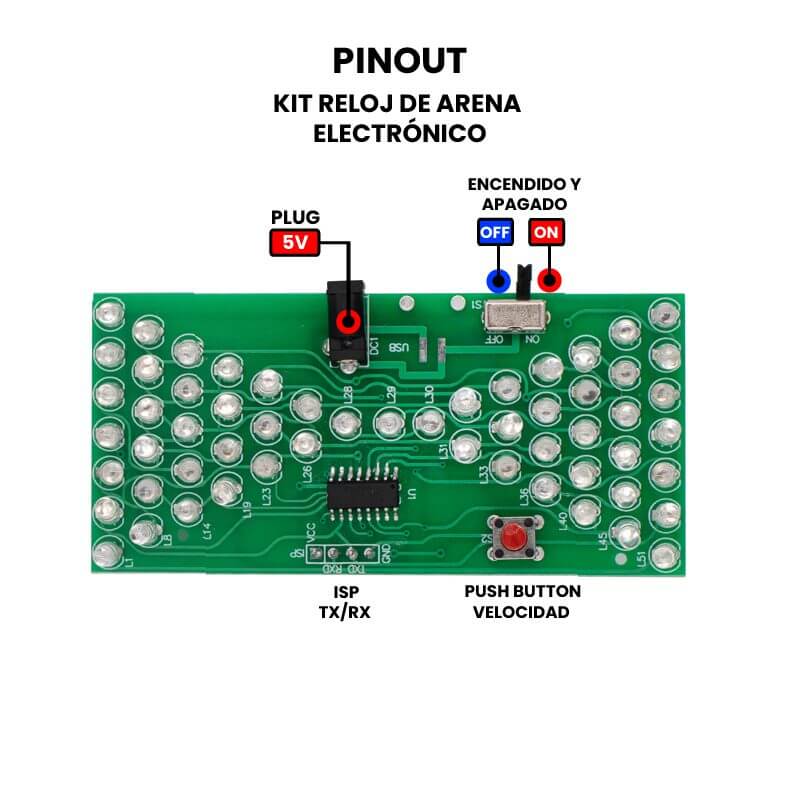

• Pinout
• STC15W204S
  • Footprint
  • Datasheet

INFORMACIÓN ADICIONAL

Armado del Kit

Para armar este kit necesitarás algunas herramientas y material adicional que no incluye el kit. A continuación una lista del material:

• Cautín T. Lapiz
• Soldadura de estaño
• Pasta para soldar
• Pinzas de corte

Cambio de Secuencias en el STC15W204S

Gracias a que el kit incluye comunicación SPI, se puede reprogramar la secuencia que incluye por default el kit. Te recomendamos revisar el siguiente video y encontrar apoyo en la modificación de patrones en:

• Programando STC15W201S MCU
• Github: Generación de Patrón HEX
