ISD1820 Grabador de Voz Grabar y Reproducir - V1

AR1870 - ISD1820 Módulo Grabador de Voz Grabar y Reproducir PINOUT

ISD1820 Grabador de Voz Grabar y Reproducir - V3

ISD1820 Grabador de Voz Grabar y Reproducir - V2

ISD1820 Modulo Grabador de Voz Grabar y Reproducir

$ 55.00

55 disponibles

CANTIDAD	PRECIO
10 piezas	$ 47.84
25 piezas	$ 42.49
35 piezas	$ 38.21

SKU: AR1870 Categorías: AUDIO, MÓDULOS Etiquetas: audio, graba, Grabador, Grabar, ISD1820, modulo, Reproducir, Sonidos, Voz

INFORMACIÓN

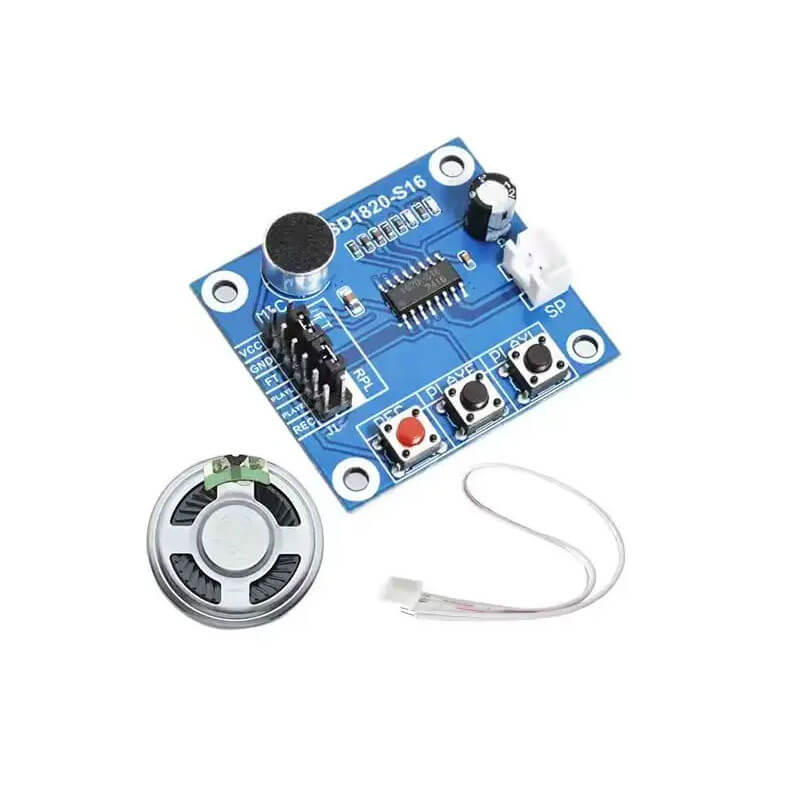

El ISD1820 Módulo Grabador de Voz Grabar y Reproducir es un dispositivo electrónico diseñado para almacenar y reproducir mensajes de voz de corta duración, generalmente de hasta 10 segundos. Funciona mediante una memoria integrada que permite la grabación directa a través de un micrófono electret incorporado y la posterior reproducción del audio mediante un altavoz conectado al módulo. Su control es muy sencillo, ya que cuenta con botones físicos para grabar, reproducir una sola vez o de manera continua, además de pines que permiten manejarlo desde un microcontrolador o tarjeta de desarrollo; este módulo incluye una bocina de 8 Ω a 0.5 W, y un cable de 2 vías de 20 cm (aproximadamente) para la conexión de la bocina hacia el módulo.

El ISD1820 Módulo Grabador de Voz se utiliza en proyectos donde se requiere almacenar y reproducir mensajes de audio de corta duración, como en sistemas de aviso, alarmas, juguetes electrónicos, mensajes de bienvenida, recordatorios de voz y proyectos educativos o de prototipado. Su facilidad de integración permite que se conecte y controle mediante microcontroladores y tarjetas de desarrollo como Arduino, ESP32, ESP8266, STM32 y Raspberry Pi, utilizando tanto los botones del módulo como la activación por pines de entrada/salida digitales. Esto lo hace ideal para proyectos interactivos que necesiten comunicación por voz simple y de forma económica.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Módulo grabador de voz y bocina.
Chip: ISD1820.
Color del PCB: Azul.
Voltaje de funcionamiento: 3 a 5 VDC.
Altavoz: 8 Ω 0.5 W.
Tiempo de Grabación: 10 segundos (6.4 KHz).
Modos de Control:
- Manual.
- Microcontrolador.
Compatibilidad: Arduino, ESP8266, ESP32, PIC, STM32.

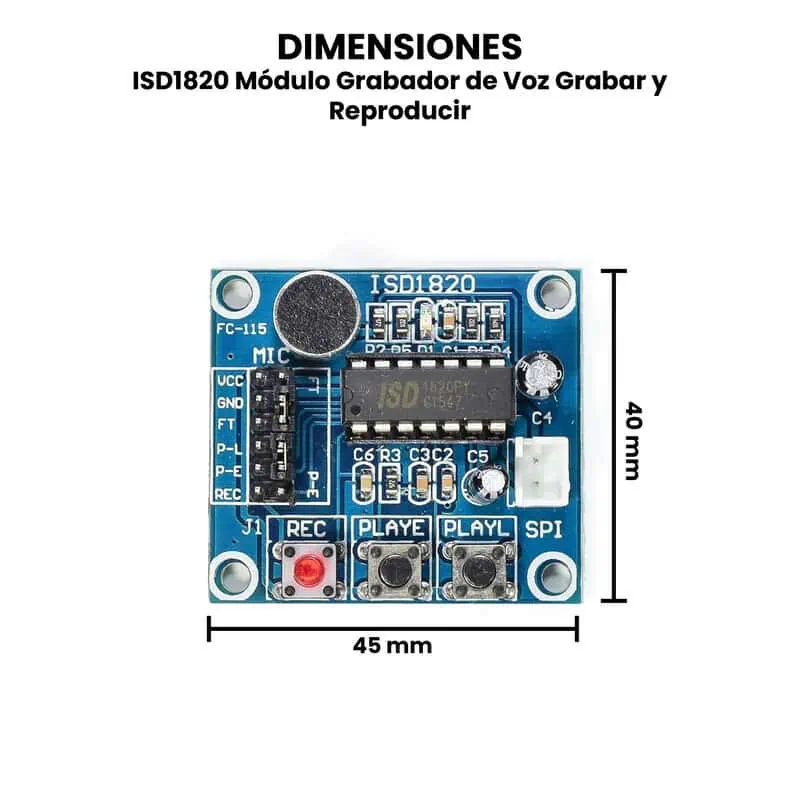

Dimensiones: 45 mm x 40 mm x 10 mm.
Peso: 22 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Características:

10 segundos de grabación de voz.
Voz natural restaurada de alta calidad.
Se puede utilizar como módulo de propaganda.
Con bucle, reproducción de jog, función de reproducción de un paso.
Control disponible de un solo chip.
Este módulo puede conducir directamente un altavoz pequeño de 8 ohm 0.5 W.

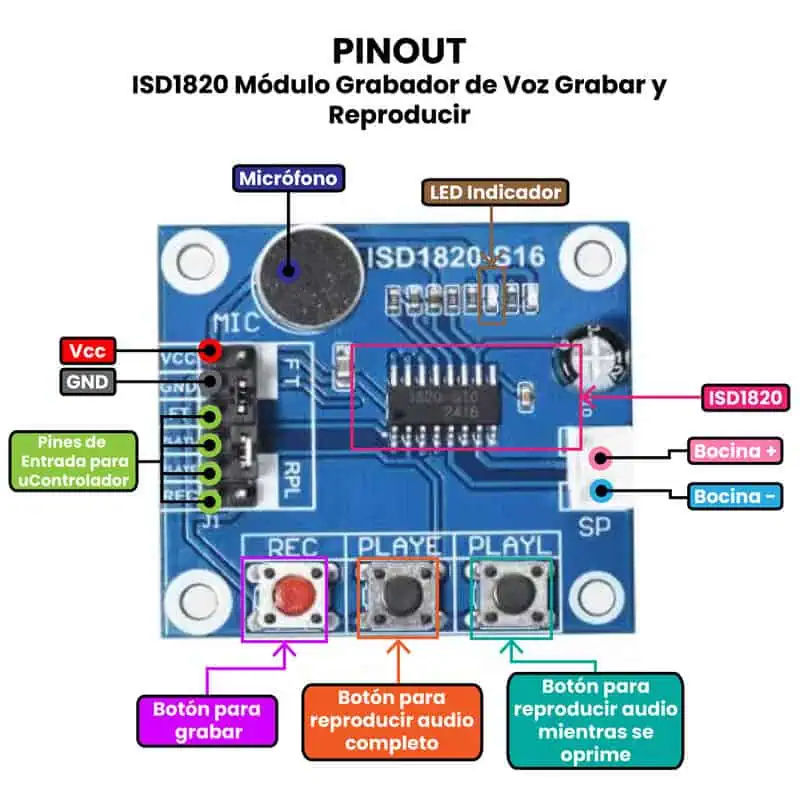

Función de los botones:

REC – Se deja oprimido este botón para grabar el audio, se encenderá el led indicador y se apagará hasta que se complete la grabación del audio. Por defecto, el módulo solo puede guardar audio con duración de 10 s.
PLAYE – Oprime una sola vez y reproducirá el audio completamente.
PLAYL – Dejar oprimido este botón Activado se iniciará el ciclo de reproducción

Función de los pines Header´s:

FT – Feed Through: este modo permite que el micrófono controle el altavoz directamente.
P‐E – Señal de entrada para re reproducirá el audio completamente. Puedes mandar la señal desde un microcontrolador.
P‐L – Señal de entrada para iniciar el ciclo de reproducción. Puedes mandar la señal desde un microcontrolador.
