NUEVO

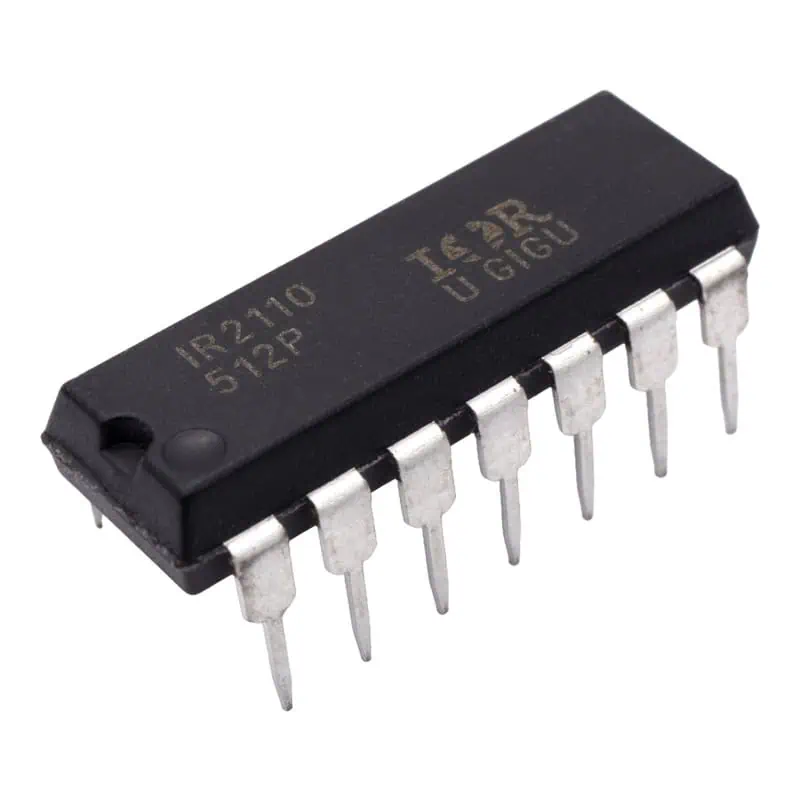

IR2110 Driver DIP-14 IR2110PBF

$ 22.00

198 disponibles

CANTIDAD	PRECIO
10 piezas	$ 18.84
25 piezas	$ 16.62
35 piezas	$ 14.86

SKU: AR5103 Categorías: COMPONENTES ELECTRÓNICOS, GENERAL, IC Etiquetas: 10 V a 20V, 2 Output, 2.5 A, controlador, driver, IR2110, medio puente, puente h

INFORMACIÓN

El IR2110 es un controlador (driver) de MOSFET e IGBT de potencia de alto voltaje y alta velocidad, diseñado con canales independientes para manejar el lado alto (high-side) y el lado bajo (low-side) en configuraciones de medio puente o puente H.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Driver
Matricula: IR2110
Número de Pines: 14
Encapsulado: PDIP-14
Montaje: THT
Número de controladores: 2 Driver
Número de salidas: 2 Output
Corriente de salida: 2.5 A
Voltaje de alimentación: 10 V a 20V
Temperatura de trabajo: – 40 C a 125 C

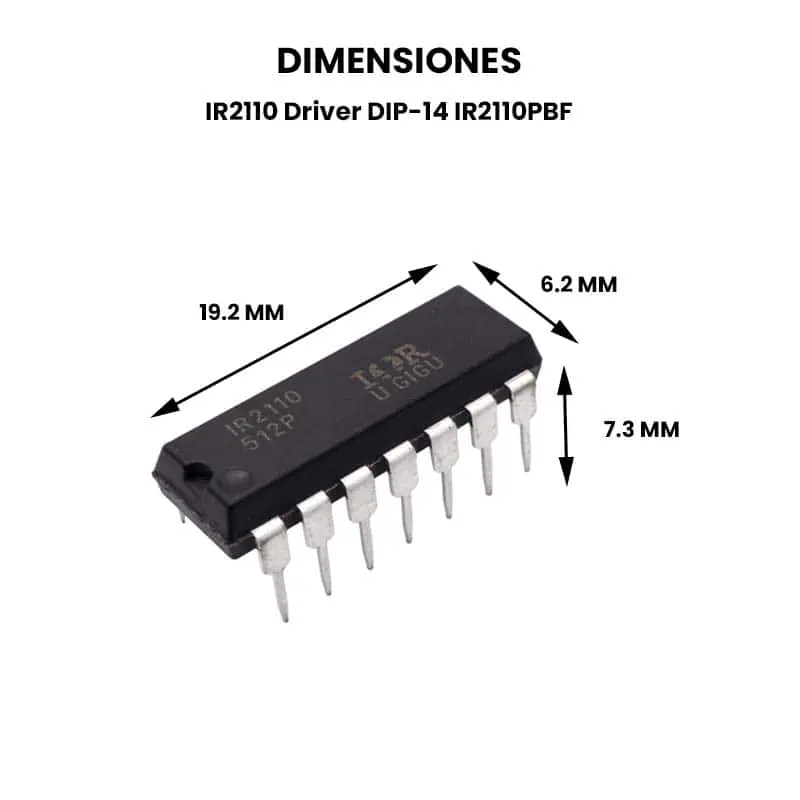

Dimensiones: 6.2 mm x 19.2 mm x 7.3 mm
Peso: 1.02g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona IIR2110?

El IR2110 es un controlador (driver) de MOSFET e IGBT de alta velocidad y alto voltaje, diseñado para manejar dos transistores en configuración de medio puente, uno superior o high-side y otro inferior o low-side. Funciona utilizando un sistema de arranque (bootstrap) para activar el MOSFET superior y entradas compatibles con lógica TTL/CMOS, operando con voltajes de compuerta entre 10V y 20V.

Principales Aplicaciones del IR2110:

Controladores de Motores (Puente H/Medio Puente): Se utiliza para activar MOSFETs/IGBTs en puentes H para el control de giro y velocidad en motores de CC de alta potencia y motores de inducción trifásicos.
Inversores y Convertidores de Potencia: Imprescindible en aplicaciones de conmutación de alto voltaje, tales como inversores de onda senoidal pura y convertidores DC-DC de alta eficiencia.
Sistemas de Conmutación de Alta Velocidad: Gracias a su rápida respuesta, se emplea en fuentes de alimentación conmutadas (SMPS) y aplicaciones que requieren tiempos de conmutación de microsegundos.
Driver de Lado Alto y Bajo (High/Low Side): Capacidad para controlar tanto el MOSFET superior como el inferior en una configuración de medio puente, funcionando con canales flotantes para el lado de alta tensión.
