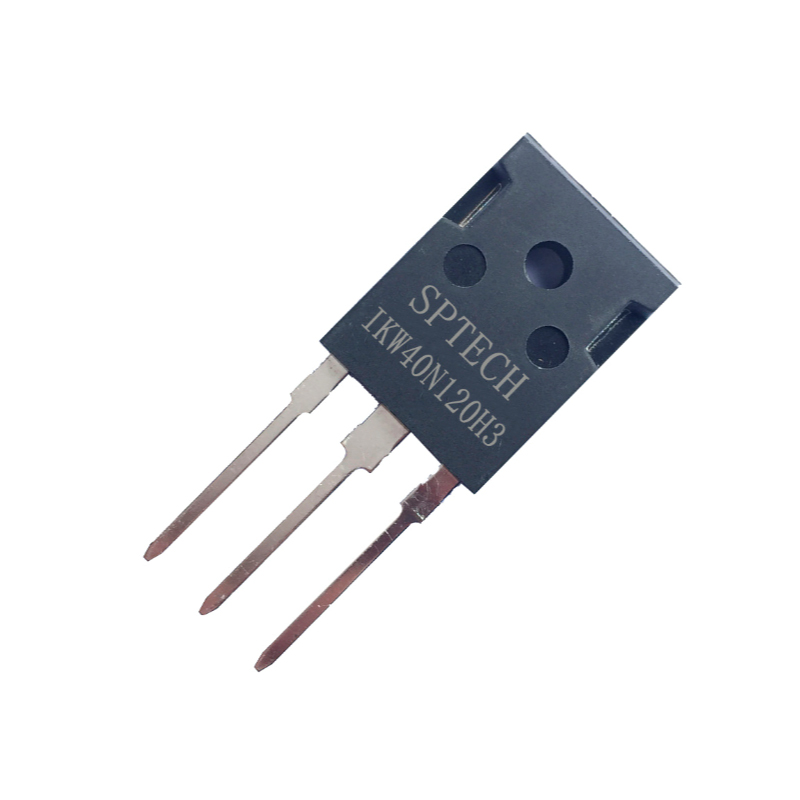

AR4012 - IHW40N120H3 IGBT 1200V 40A TO-247

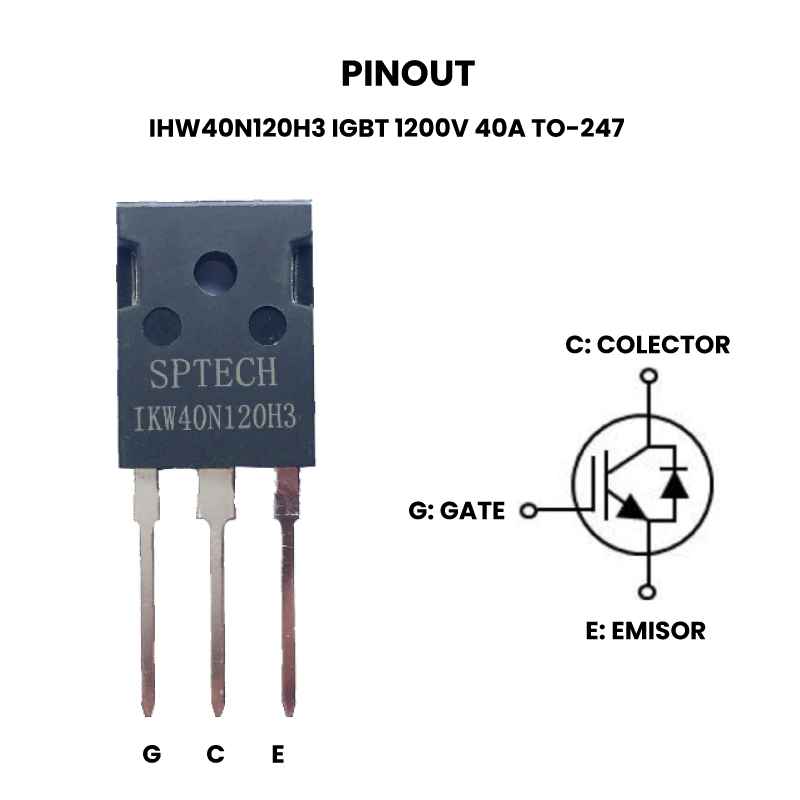

AR4012 - IHW40N120H3 IGBT 1200V 40A TO-247 - Pinout

IHW40N120H3 IGBT 1200V 40A TO-247

Name: IHW40N120H3 IGBT 1200V 40A TO-247
SKU: AR4012
Availability: InStock

El precio original era: $ 117.00.El precio actual es: $ 105.00.

40 disponibles

SKU: AR4012 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 1200V, 40A, Amplificador de audio, Amplificador de Potencia, conmutacion, CONTROL DE MOTOR, IGBT, IHW20N120R3, IHW40N120H3, inversores, SPTECH, TO-247, Transistor npn

INFORMACIÓN

El IHW40N120H3 es un transistor IGBT (Transistor Bipolar de Puerta Aislada) diseñado para manejar altas corrientes y voltajes en aplicaciones de potencia, algunas de sus características típicas incluyen una corriente de colector continua de 40 A y una tensión colector – emisor de 1200 V. El paquete TO-247 indica que el transistor tiene un diseño pensado para facilitar la disipación de calor, lo cual es crucial en aplicaciones que manejan corrientes altas.

El IHW40N120H3 IGBT es esencial en sistemas que requieren control de potencia de alta calidad y confiabilidad como: en sistemas de conversión de energía, frecuencia para control de motores, fuentes de alimentación conmutadas, sistemas de control de motores eléctricos de alta potencia, inversores y otros equipos. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: IHW40N120H3
Encapsulado: TO-247
Tipo: IGBT canal N
Voltaje:
- VCEO: 1200 V
Corriente:
- IC: 40A
- Colector Pico: 160A
Disipación total del dispositivo (Pc): 417 W
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

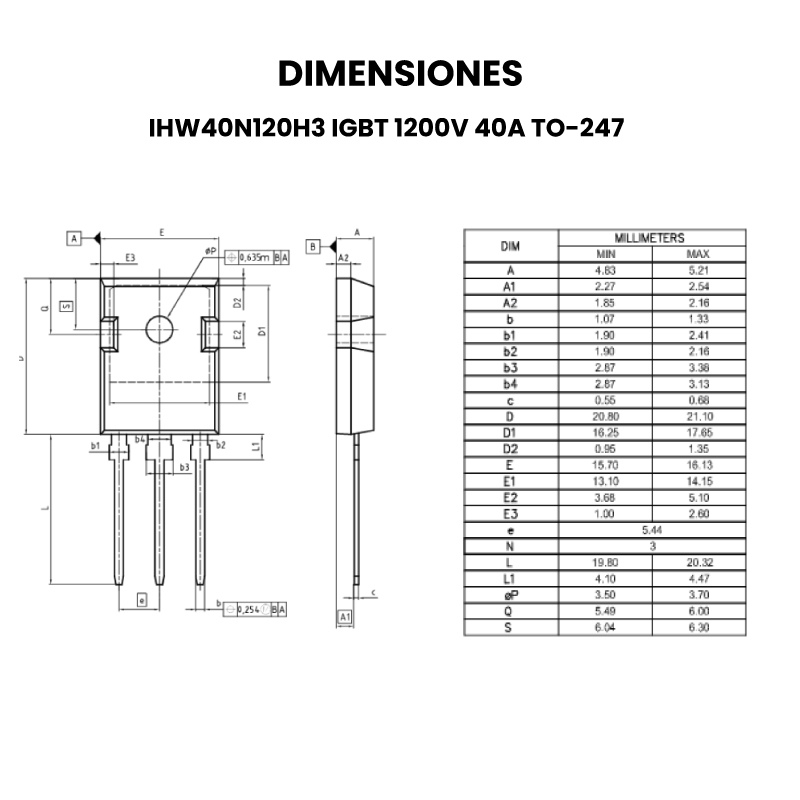

Dimensiones: 40.93 mm x 15.8 mm x 4.72 mm
Peso: 6.19 g

SUSTITUTO

Similares: IHW20N120R3

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El IHW40N120H3 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
