ICL8038 Kit Generador de Señales Multifunción DIY

ICL8038 Kit Generador de Señales Multifunción DIY - Imagen 3

ICL8038 Kit Generador de Señales Multifunción DIY

$ 129.00

88 disponibles

CANTIDAD	PRECIO
10 piezas	$ 116.65
25 piezas	$ 106.55
35 piezas	$ 98.05

SKU: AR4815 Categorías: DIY, EQUIPO DE LABORATORIO, INSTRUMENTACIÓN, KITS, PROBADORES & GENERADORES, SOLDAR Etiquetas: 300 kHz, baja frecuencia, cuadrada, DIY, generador, ICL8038, kit, Multifunción, pwm, señales, seno, senoidal, TJ-56-542, triangular

INFORMACIÓN

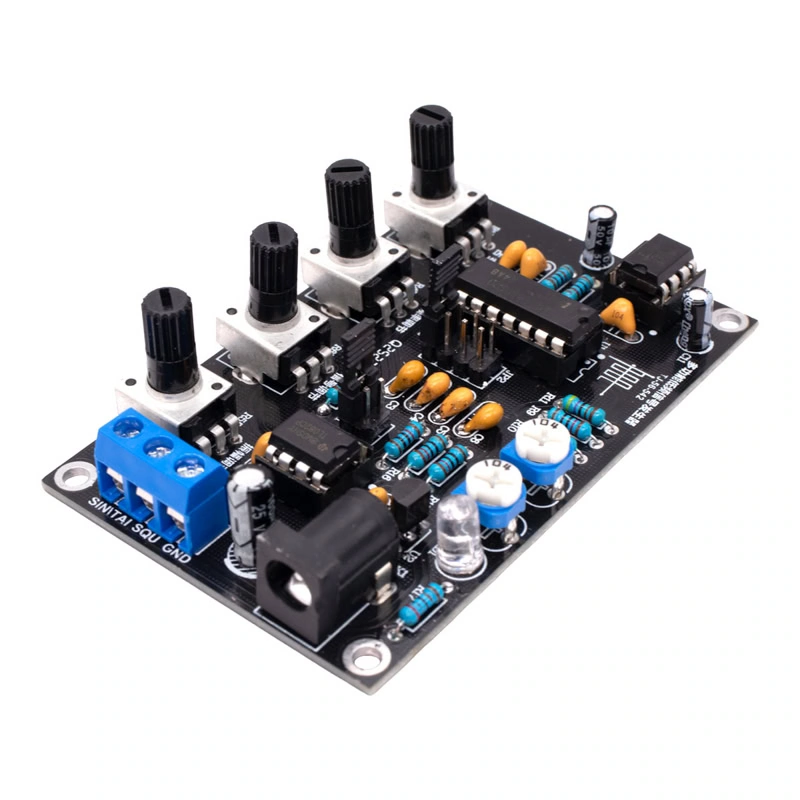

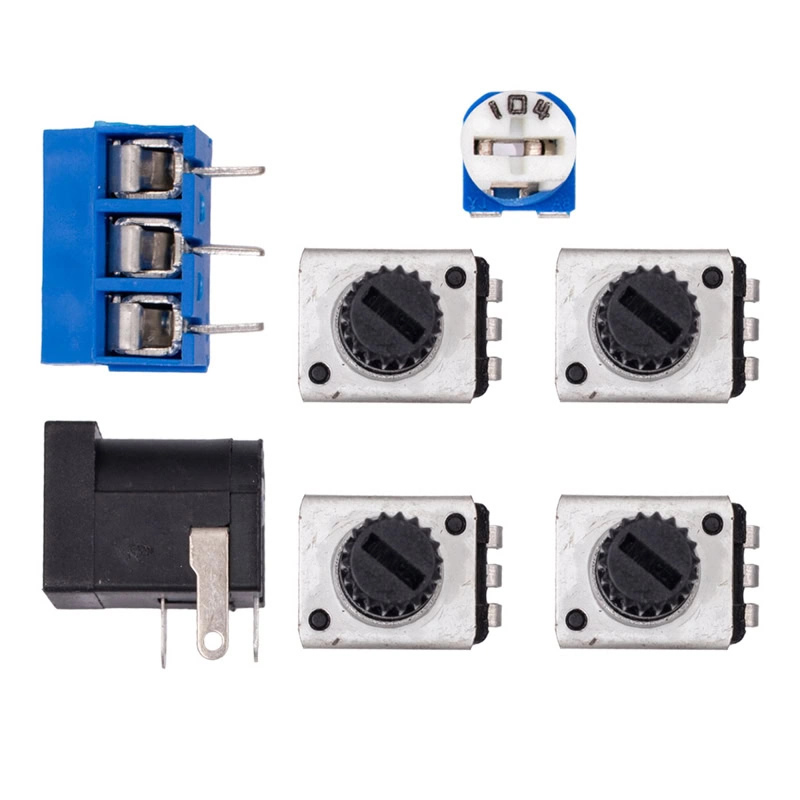

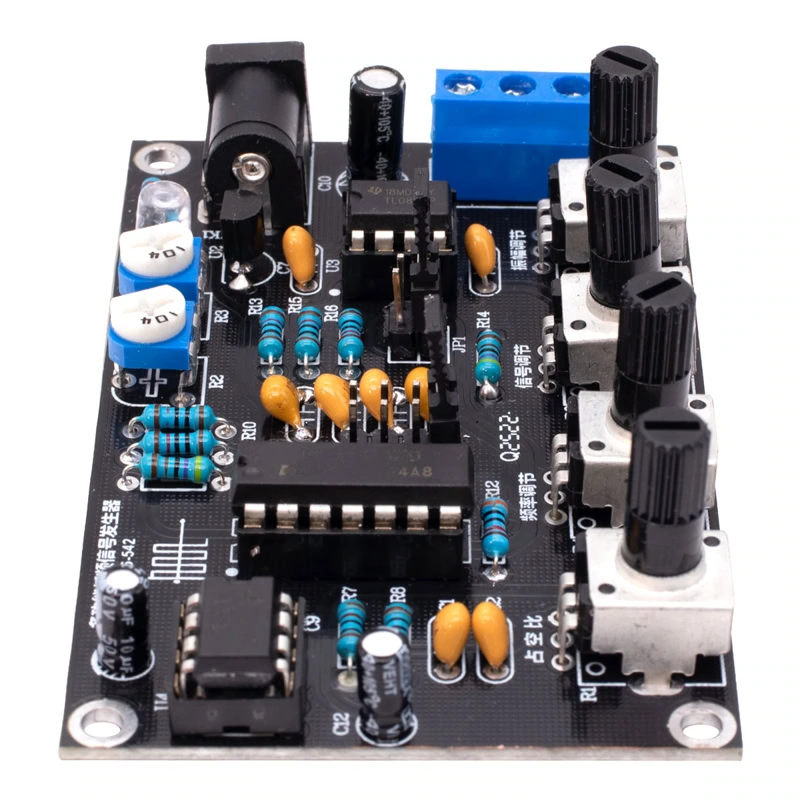

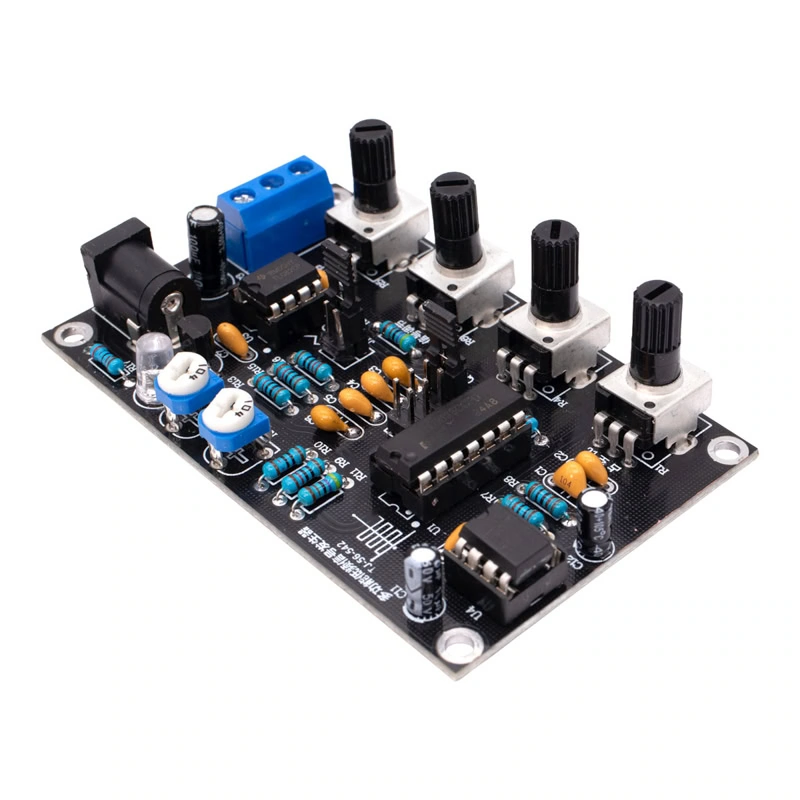

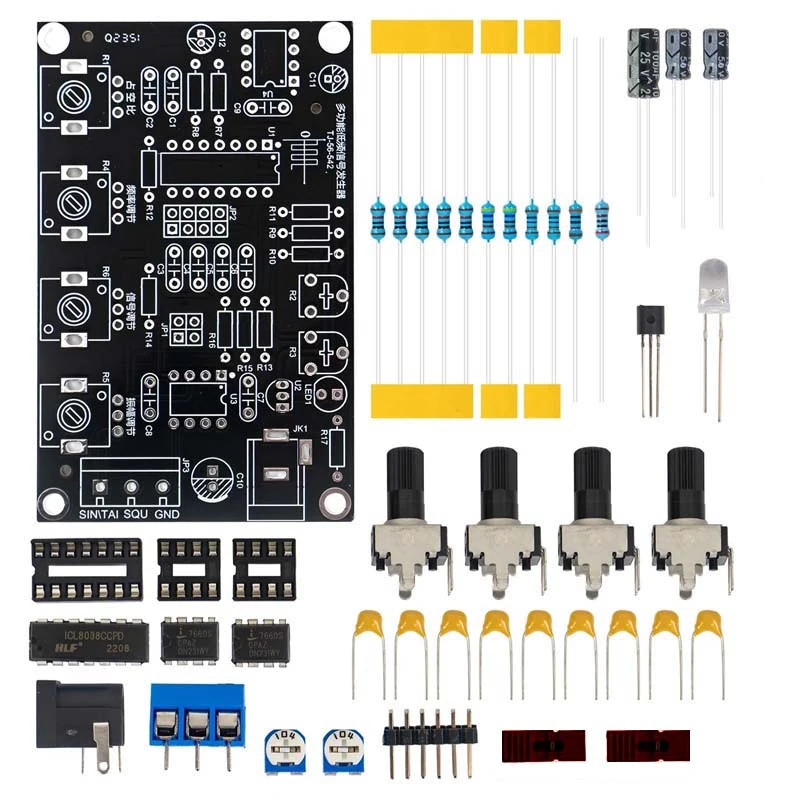

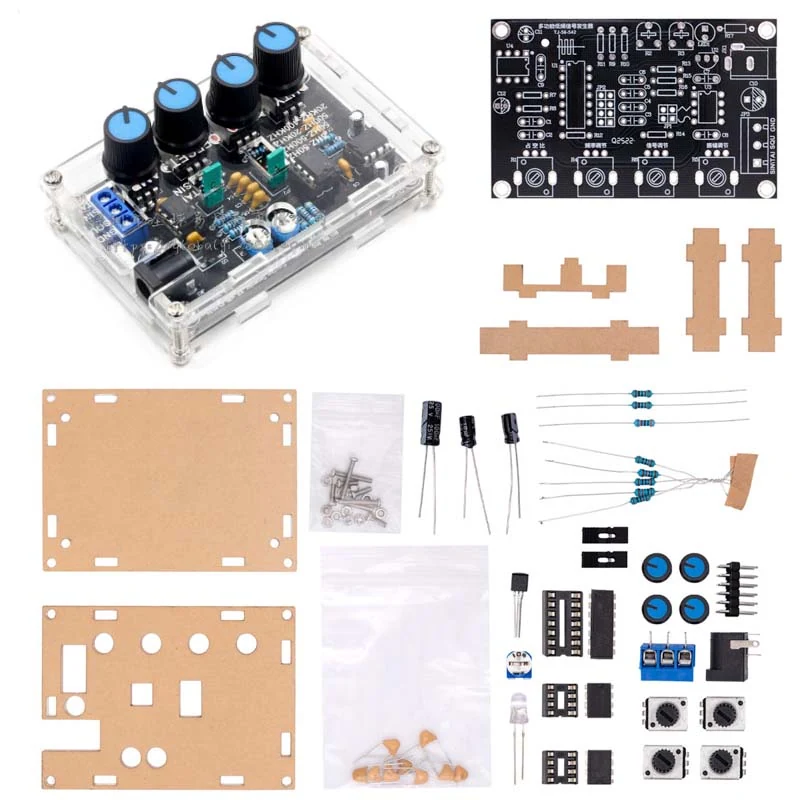

El ICL8038 Kit Generador de Señales Multifunción DIY es un conjunto de componentes THT para soldar y armar un generador de señales de baja frecuencia multifuncional. Utiliza el chip ICL8038 y amplificadores operacionales de alta velocidad para generar onda senoidal, triangular, diente de sierra y cuadrada (PWM); de frecuencia y amplitud ajustable.

El Kit Generador de Señales Multifunción una vez ensamblado, este generador es una herramienta de prueba muy útil para realizar pruebas de audio, amplificadores, calibración y pruebas en osciloscopio, disparo de contadores y/o conmutación, PWM (onda cuadrada) o para prácticas tus habilidades en soldado.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip Principal: ICL8038
Voltaje de alimentación:12V a 15V DC
Salidas de ondas: senoidal, triangular, cuadrada(PWM) y diente de sierra
Rango de Frecuencia: 5Hz a 300KHz
Ciclo de trabajo: 2% ~ 95% (ajustable)
Temperatura de operación: -20°C a 50°C
Dimensiones:80 mm x 50 mm
Peso: 37 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

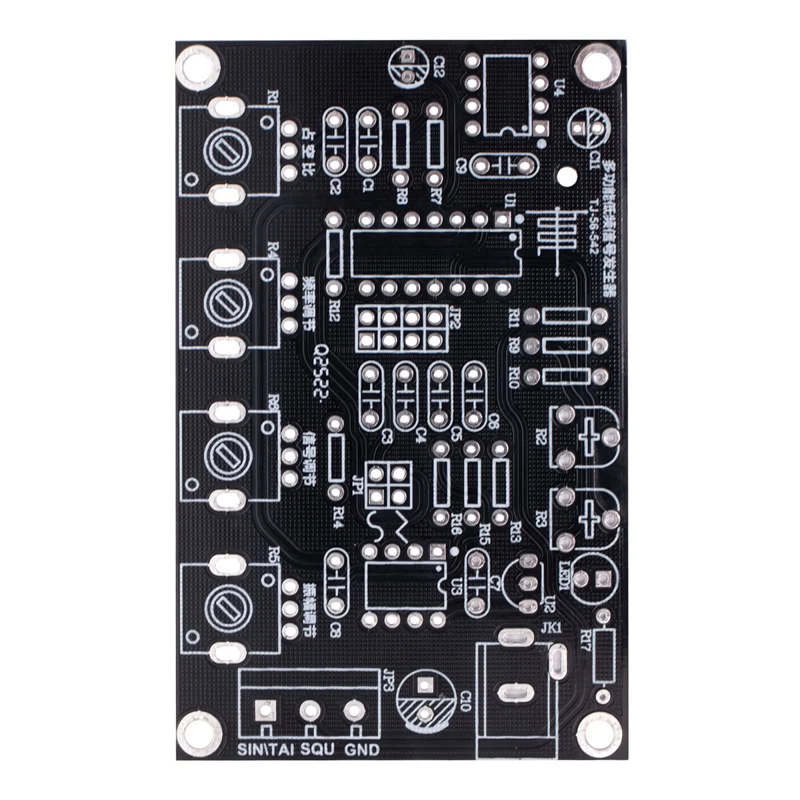

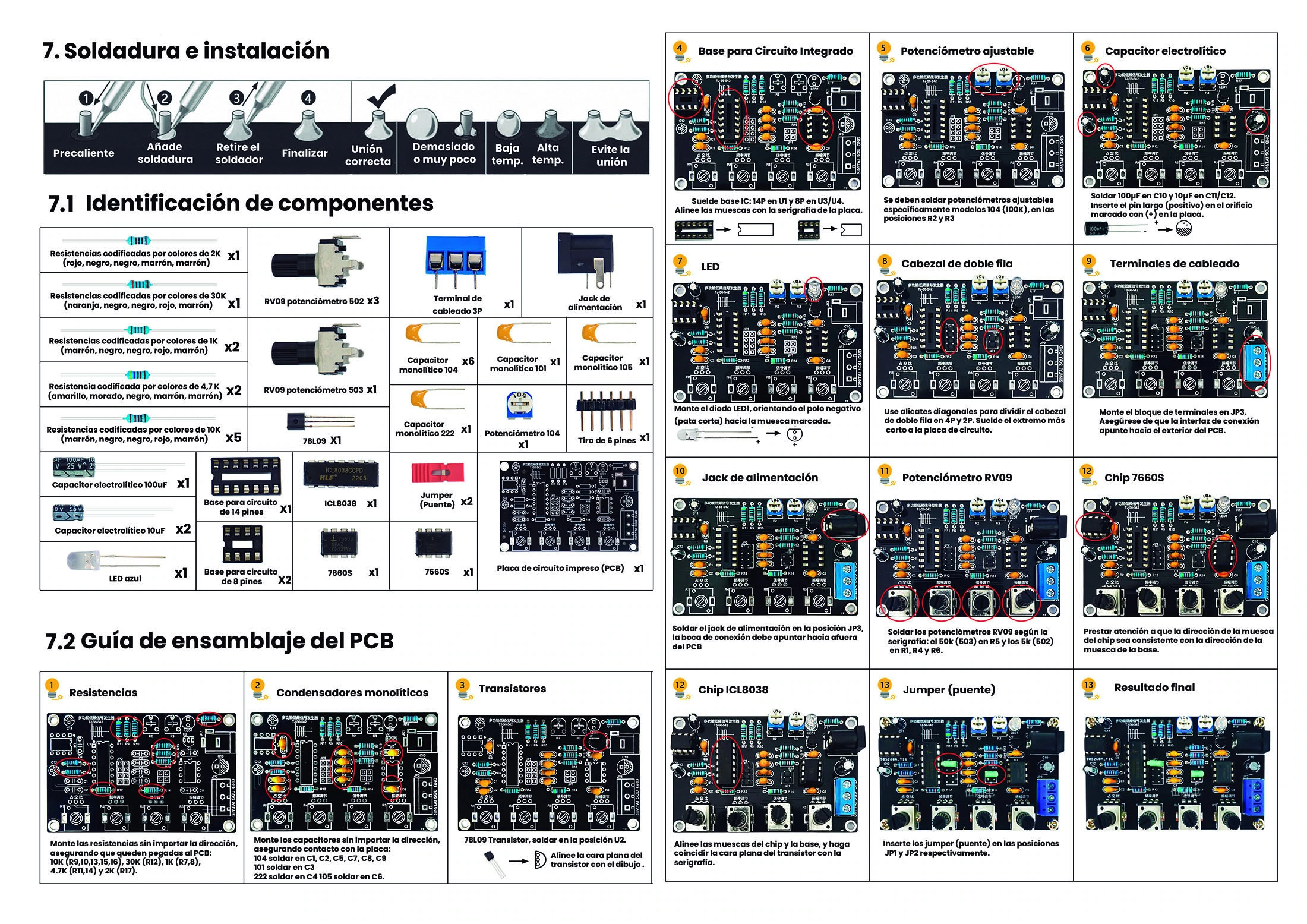

Recomendaciones de soldado, componentes y ubicación en la PCB

La mayoría de los fallos ocurren aquí. Asegúrate de respetar la orientación:

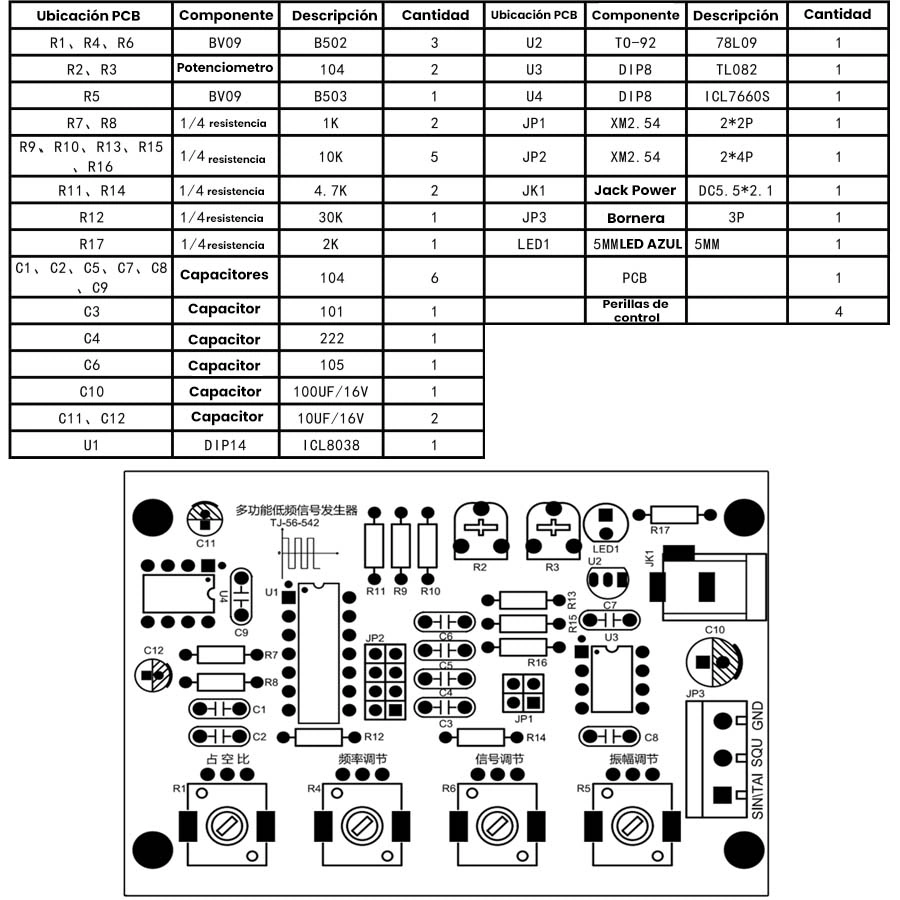

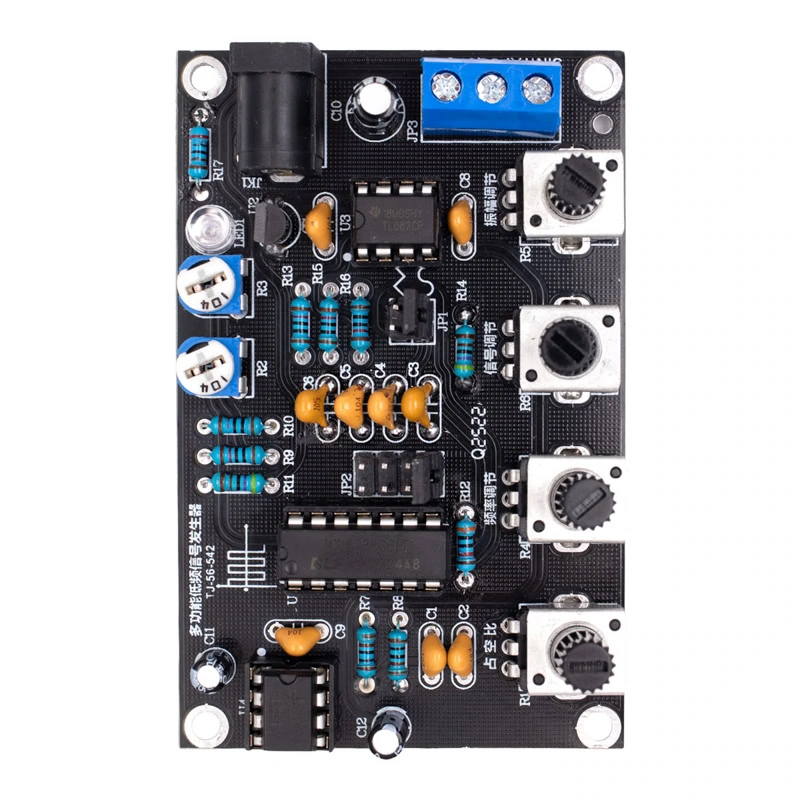

Chip ICL8038, TL082CP,7660S (IC): Observa la muesca (semicírculo) o el punto en uno de los extremos del chip. Debe coincidir con el dibujo de la muesca en la placa (PCB).
LED: Tienen polaridad.
- Pata larga (+): Va en el orificio marcado con “+” o el pad cuadrado
- Pata corta (-): Va al negativo (comúnmente el lado sombreado en la placa).
Condensador Electrolítico: El cilindro negro/azul. La franja blanca en el cuerpo indica el negativo (-). La pata larga es el positivo (+).
Transistor (78L09): Alinea la cara plana del componente con la línea plana dibujada en la placa.

Una vez armado te recomendamos realizar las mediciones recomendadas para que no tengas percances en la salida de la señal y tengas un buen funcionamiento de tu kit generador de funciones.
