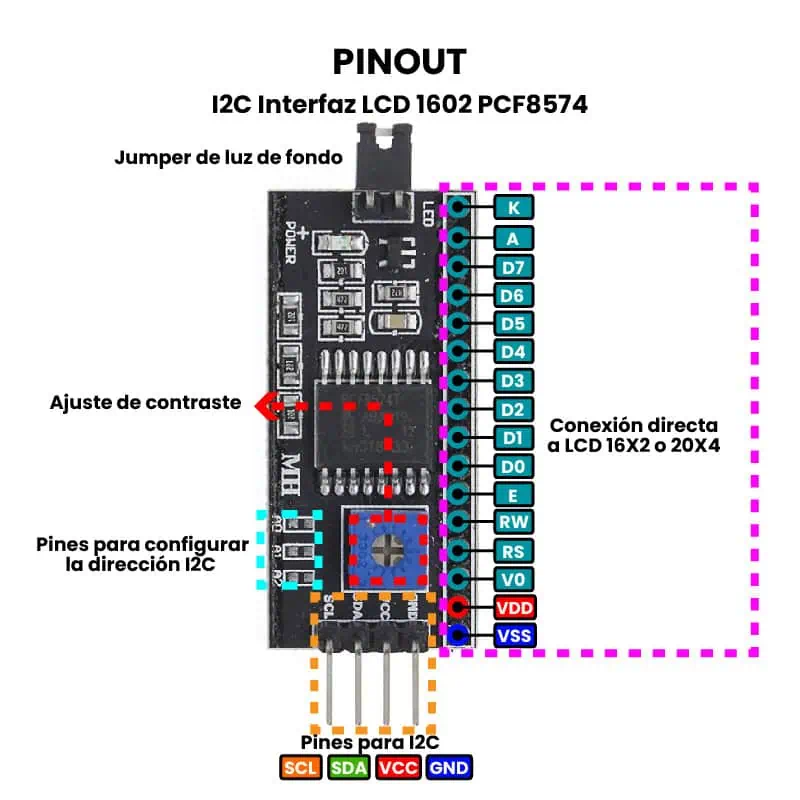

AR0335 - I2C Interfaz LCD 1602 PCF8574 PINOUT

I2C Interfaz LCD 1602 PCF8574 - Imagen 3

I2C Interfaz LCD 1602 PCF8574

$ 20.00

1658 disponibles

CANTIDAD	PRECIO
10 piezas	$ 16.68
25 piezas	$ 14.70
35 piezas	$ 13.15

SKU: AR0335 Categorías: INTERFACES & PROGRAMADORES, MÓDULOS Etiquetas: 16x2, 20x4, 2x16, 4x20, 5v, general, hw-061, i2c, interfaz, lcd, LCD1602, LCD2004, PCF8574

Comprados juntos frecuentemente

INFORMACIÓN

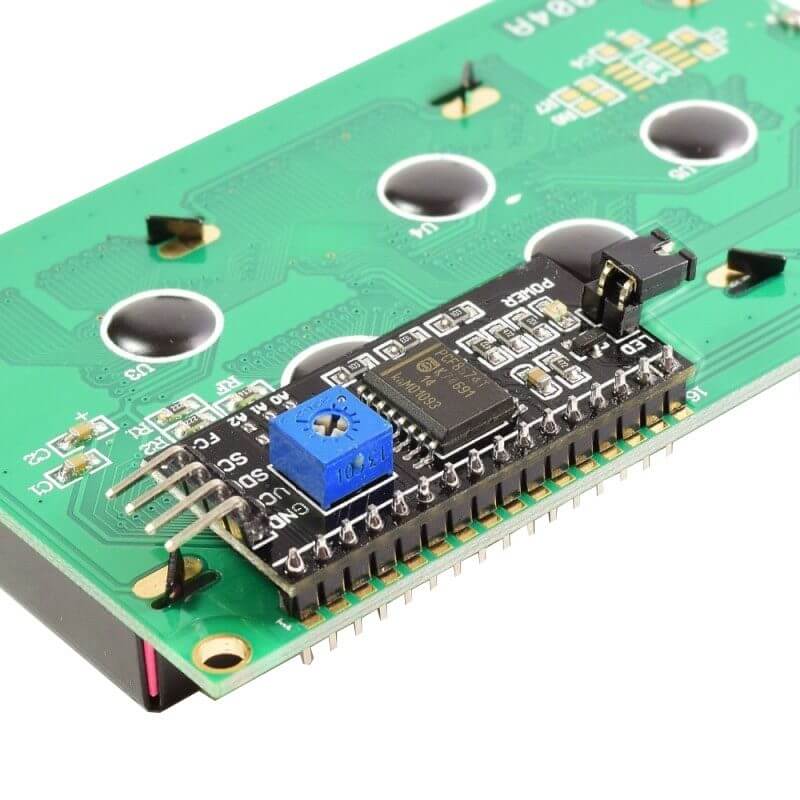

La I2C interfaz LCD 1602 PCF8574 es un módulo que permite la comunicación simplificada entre un microcontrolador y una pantalla LCD1602 o LCD2004. A través del protocolo I2C (Inter-Integrated Circuit). Este módulo utiliza el chip PCF8574 para expandir el número de pines de entrada/salida, reduciendo significativamente el número de conexiones necesarias para controlar la pantalla, facilitando el diseño de proyectos electrónicos y mejorando la eficiencia en la transmisión de datos.

La interfaz I2C para LCD 1602 con chip PCF8574 es un módulo que facilita la conexión de pantallas LCD al reducir significativamente el número de pines necesarios para su control, utilizando solo dos líneas de comunicación (SDA y SCL) mediante el protocolo I2C. Este adaptador es ampliamente utilizado en proyectos de visualización de datos, sistemas embebidos, interfaces de usuario para dispositivos electrónicos, proyectos educativos, y monitoreo de sensores, permitiendo mostrar información en tiempo real de manera clara y sencilla. Gracias a su compatibilidad con el bus I2C, puede conectarse fácilmente a tarjetas de desarrollo como Arduino (UNO, Mega, Nano), ESP8266, ESP32, STM32 y Raspberry Pi, liberando pines para otras funciones. Además, cuenta con una dirección I2C configurable (usualmente 0x27 o 0x3F) y un potenciómetro para ajustar el contraste del display, lo que lo hace ideal para integrar pantallas en proyectos compactos y eficientes.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de funcionamiento: 5 VDC.
Controlador: PCF8574.
Dirección I2C: 0x3F (por default).
Selección de Dirección I2C: Rango de 0x20 a 0x27.
Interfaz: I2C a 4 bits por lineal.
Compatibilidad: LCD 16×2 y 20×4.
Jumper para luz de fondo.
Potenciómetro para ajuste de contraste.
Dimensiones: 42 mm x 20 mm x 5 mm.
Peso: 6 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Selección de Dirección I2C.

Por default nuestro módulo con el IC PCF8574 cuenta con la dirección 0x3F, pero si realizamos conexiones entre los pines libres disponibles, las direcciones dependiendo la conexión será la siguiente:
