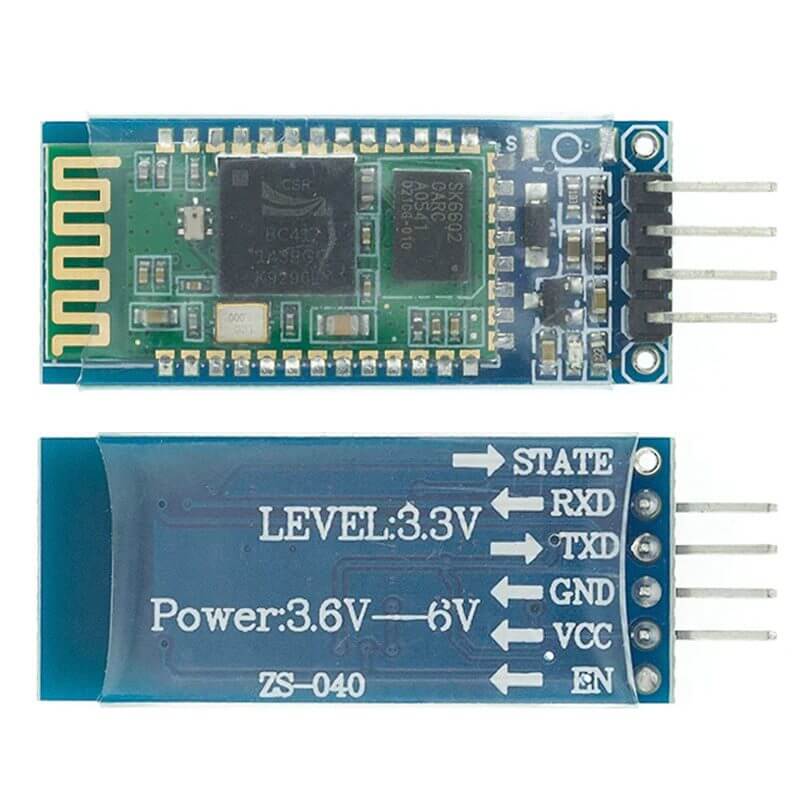

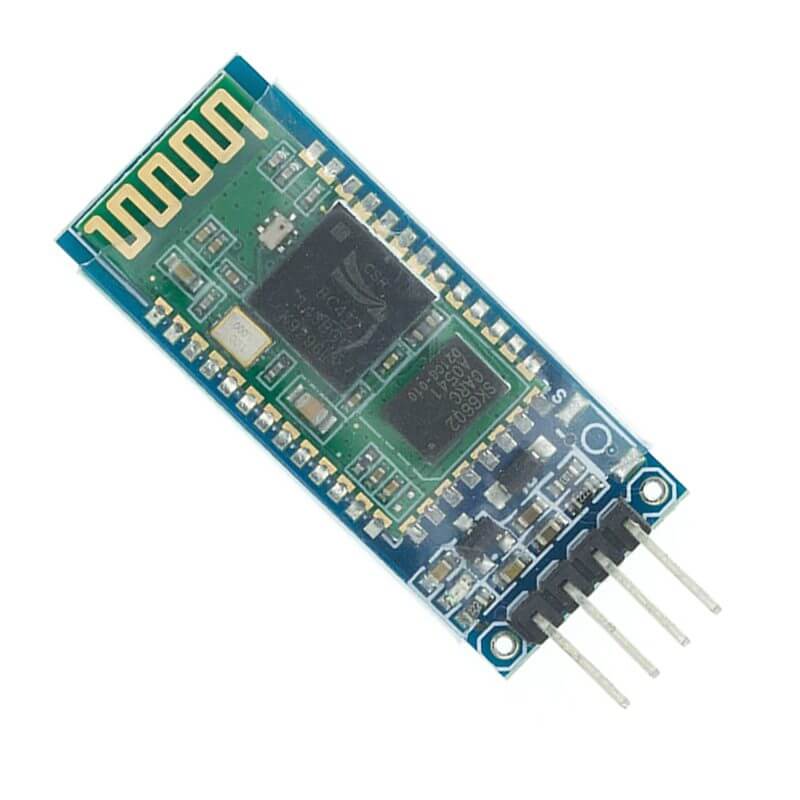

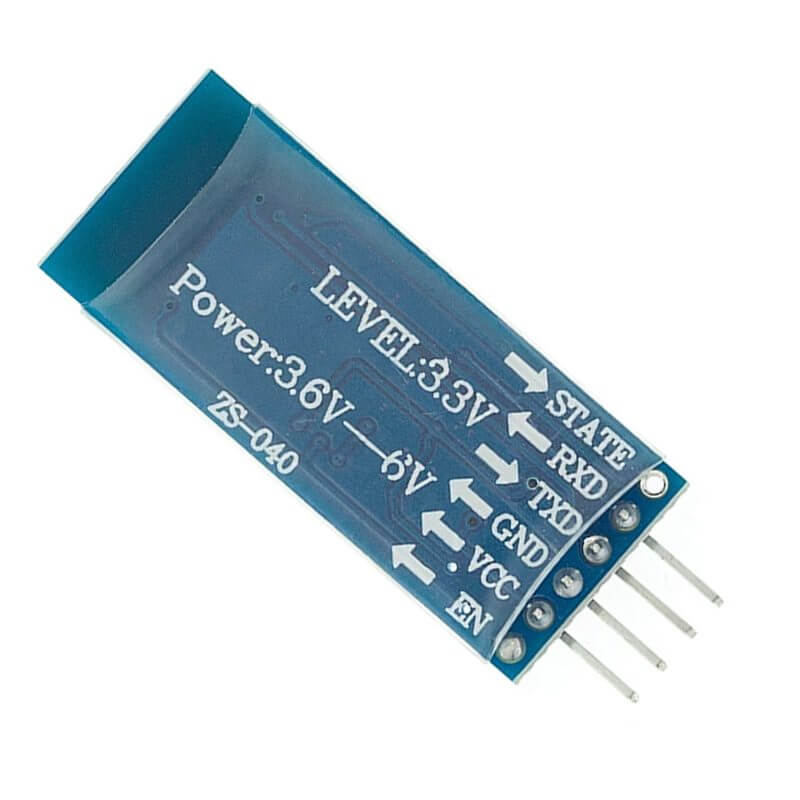

HC-06 Bluetooth Esclavo

INFORMACIÓN

El HC-06 Bluetooth Esclavo es un módulo de comunicación inalámbrica por Bluetooth diseñado principalmente para establecer conexiones seriales entre dispositivos. Su principal función es recibir datos desde un dispositivo maestro y transmitirlos a un sistema, facilitando el intercambio de información y control remoto sin la necesidad de cables.

El HC-06 Bluetooth Esclavo puede ser utilizado en una amplia gama de proyectos electrónicos, como control remoto de dispositivos, transmisión de datos, monitoreo remoto, entre otros. Es compatible con microcontroladores populares como Arduino, PICs, Raspberry Pi, y PICs, así como con computadoras y smartphones que cuentan con capacidad Bluetooth.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Bluetooth V2.0.
• Modo: Esclavo.
• Voltaje de operación:
  • Mínimo: 3.3V DC.
  • Máximo: 5V DC.
• Corriente máxima:  40 mA.
• Baudios por defecto: 9600, 8, 1, n.
• Versión o firmware: 3.0-20170609.
• Frecuencia: 2.4 GHz, banda ISM.
• Potencia de emisión: 4 dBm, clase 2.
• Modulación: GFSK.
• Antena: Incorporada en PCB.
• Alcance: 5 m a 10 m.
• Sensibilidad: ≤ -81 dBm a 0.1% BER.
• Velocidad:
  • Asincrónica: 2 Mbps (max.)/160 kbps.
  • Sincrónica: 1 Mbps/1 Mbps.
• Seguridad: Autenticación y encriptación (Password por defecto: 1234).
• Configuración: Comandos AT.
• Temperatura de operación: 75 °C a -25 °C.

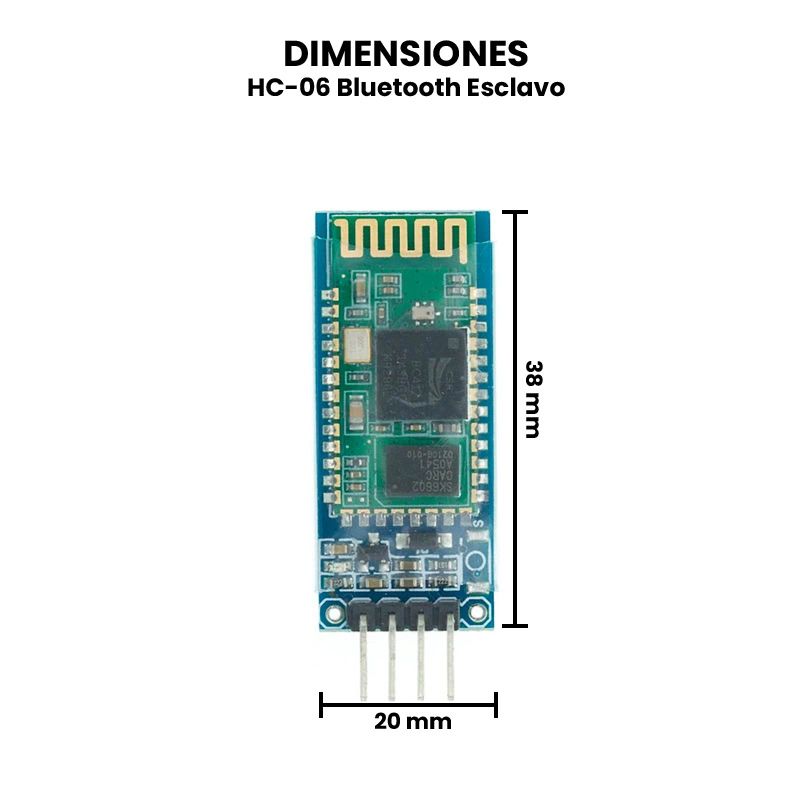

• Dimensiones:  38 mm x 20 mm x 3 mm.
• Peso: 4 g.

DOCUMENTACIÓN Y RECURSOS

• • Datasheet

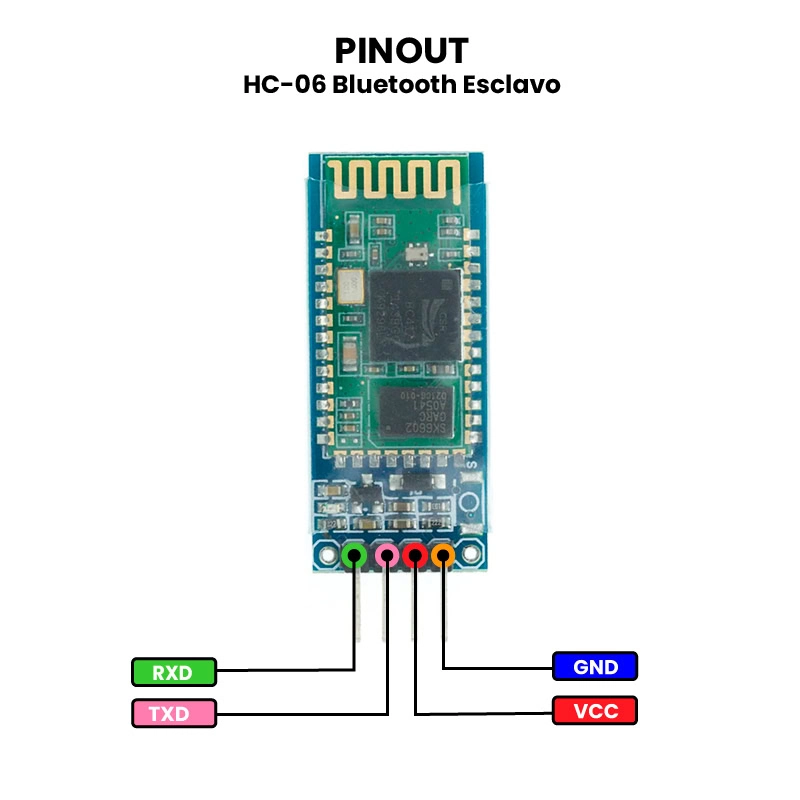

  • Pinout
  • Dimensiones


INFORMACIÓN ADICIONAL

Características principales del HC-06.

1. Función Esclavo: Solo puede actuar como esclavo en una conexión Bluetooth. No puede iniciar la conexión, solo puede aceptarla.
2. Comunicación Serial: Transmite y recibe datos a través de una conexión serial (UART). Esto facilita la integración con microcontroladores y otros dispositivos electrónicos que soportan comunicación serial.
3. Facilidad de Uso: Configuración y uso relativamente simples, especialmente adecuado para proyectos de hobby y prototipos.

Ejemplo de Uso.

• Conexión a un Arduino: Puedes conectar el HC-06 a un Arduino utilizando los pines RX y TX para la comunicación serial. Una vez configurado, puedes enviar y recibir datos de manera inalámbrica entre el Arduino y otro dispositivo Bluetooth (como un teléfono móvil).
• Automatización del Hogar: En un proyecto de automatización del hogar, puedes utilizar el HC-06 para recibir comandos desde un smartphone y controlar luces, electrodomésticos, etc.
• Comunicación inalámbrica entre MCUs o tarjetas de desarrollo: Puedes usar el HC-06 para establecer una comunicación inalámbrica con un módulo HC-05 configurado como maestro.

¿Cómo configurar el HC-06?

El HC-06 permite la configuración de varios de sus parámetros de funcionamiento a través de comandos AT. Estos comandos, que siempre comienzan con las letras AT, se envían mediante un puerto serie. Para enviar los comandos desde nuestra PC, necesitaremos un Arduino o un Conversor USB-Serial.

Lista de comandos básicos

Diagrama de conexión:

Para conectar el módulo HC-06 Bluetooth esclavo a un Arduino, sigue el diagrama de conexión a continuación:

Para configurar el módulo con comandos AT, puedes usar un Conversor USB-Serial y un Software de comunicación serial o también utilizando el mismo Arduino UNO junto con el monitor serial del Arduino IDE para establecer comunicación y enviar los comandos AT.
