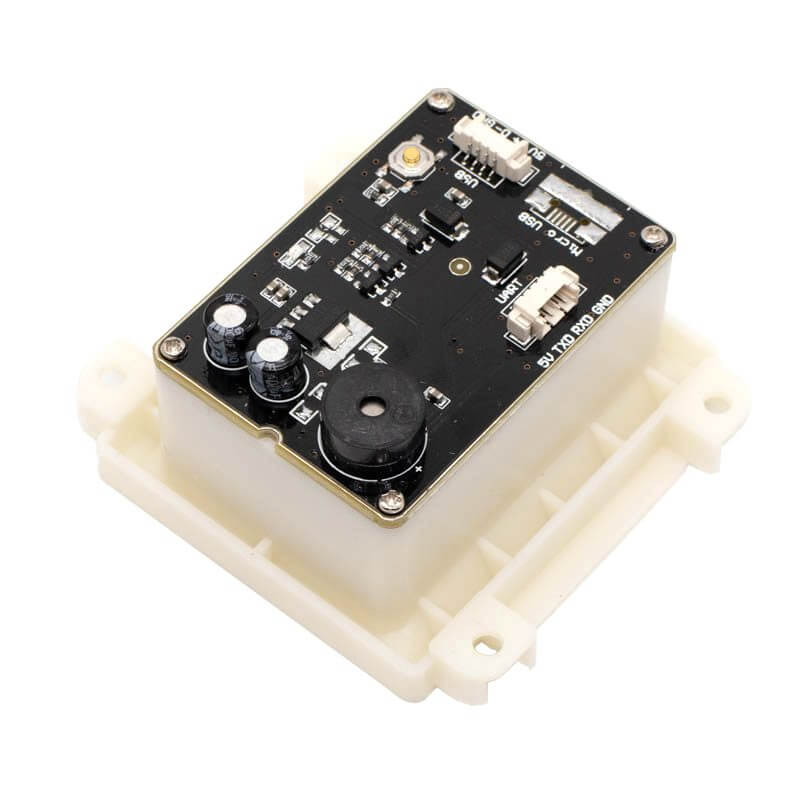

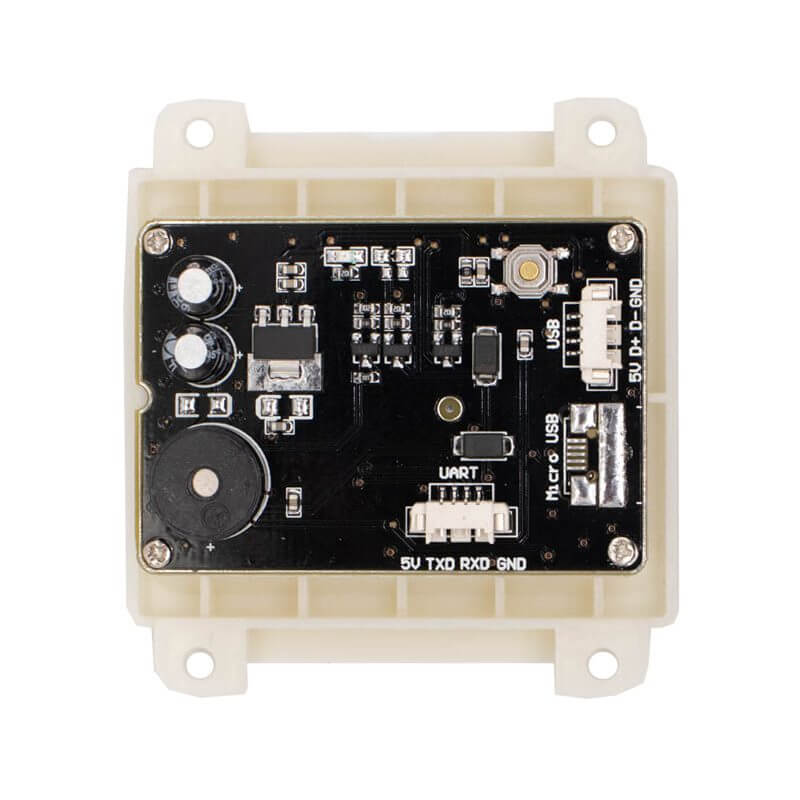

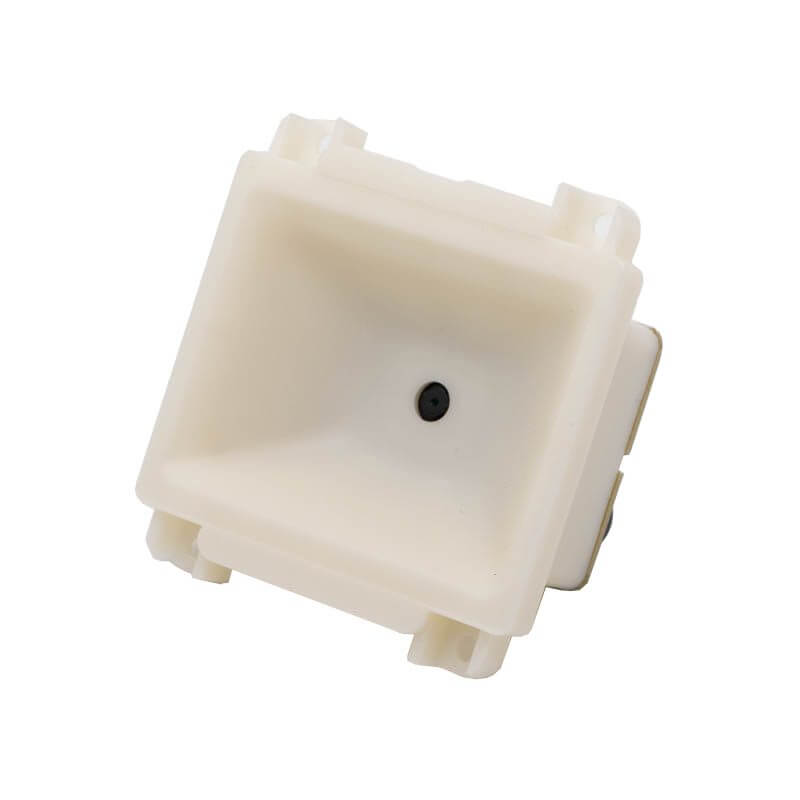

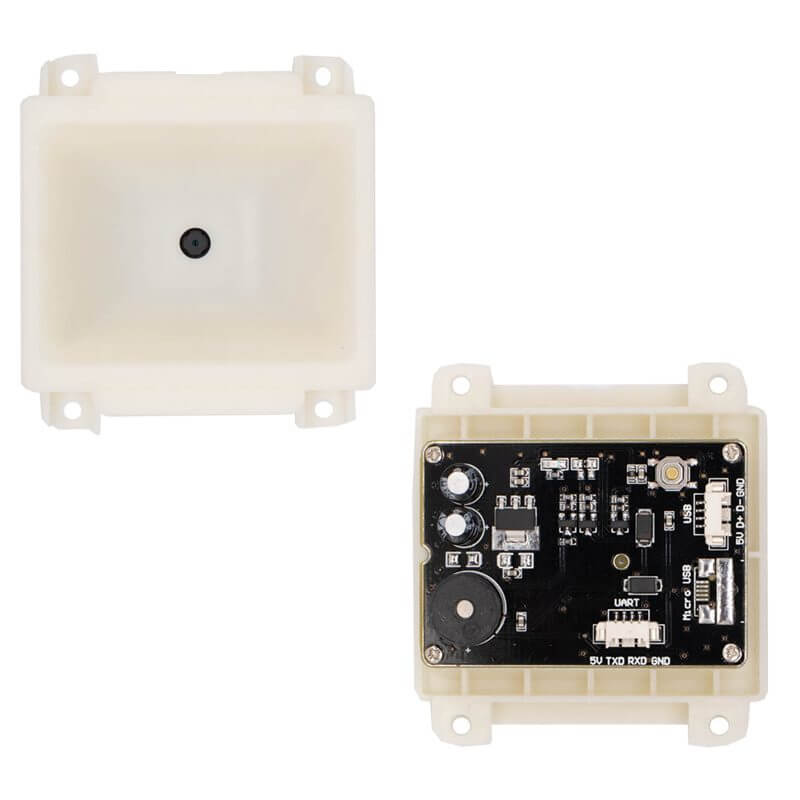

GM72 Escáner QR Código de Barras UART USB

INFORMACIÓN

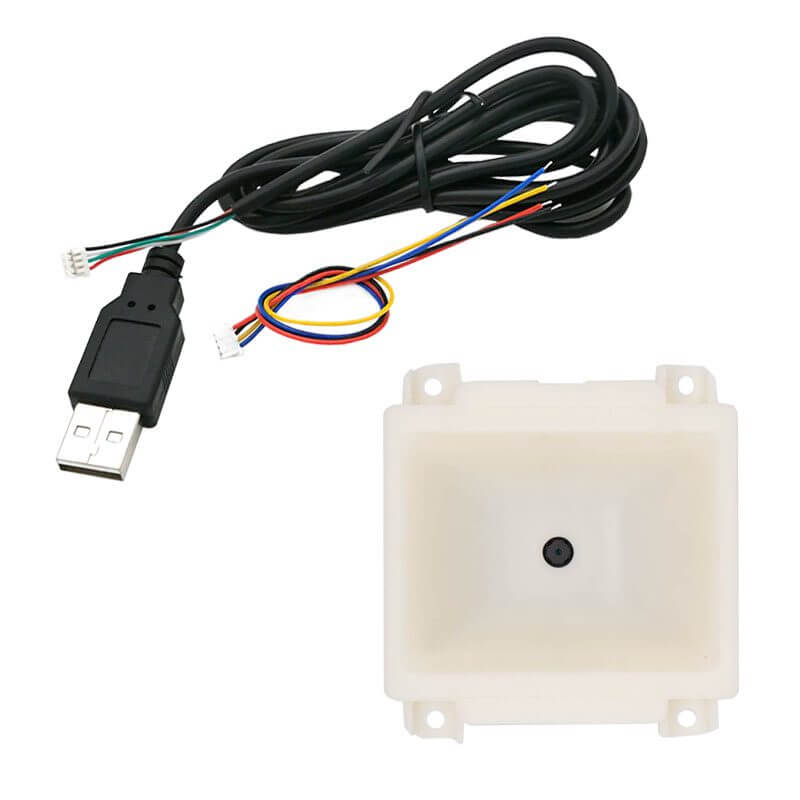

El GM72 Escáner QR Código de Barras UART USB es un escáner lector de código 1D y 2D, compatible con interfaz USB y UART y con un rendimiento de lectura superior utilizando algoritmos de codificación avanzados. Incluye cables para alimentación vía JTS 1.25mm – USB y para transferencia de datos vía UART tipo JST 1.25mm de 4 pines.

El Sensor QR GM72 es útil para gabinetes, canales de control de acceso y seguridad, conteo e identificación de productos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: GM72
• Linea: GROW
• Voltaje de Operación: 5V
• Modo de Lectura: 640* 480 CMOS
• Decodificación:
  • 1D: EAN-8, 13,128;UPC-A,E; Code 39,93,128; Codebar; Industrial 2 o 5; Interleave 2 a 5; Matrix 2 a 5;MSI;Postal code
  • 2D: PDF417,QR,Data Matrix, Maxicode, Aztec.
• Angulo de Escaneo:
  • Ángulo de intersección: 360°
  • Elevación: ± 55°
  • Ángulo de desviación: ± 55°
• Ángulo de visión
  • Inclinación: 60°
  • Elevación: 46°
• Modo de Trabajo: 3 Modos; Continuo, Manual e Inducción
• Resolución: 6 mil
• Corriente de Operación: 100mA
• Error de medición de lectura: ± 1 a 3 cm
• Rango de Lectura:
  • Alipay: 30 a 150 mm
  • Bus: 50-120mm
• Nivel de Iluminación: 0-100,000LUX
• Interfaz: TTL 232, UART
• Dimensiones: 65 x 61 x 28 mm
• Temperatura de Operación: -40°C a 70°C
• Peso:27g

DOCUMENTACIÓN Y RECURSOS

• Manual de uso
• Dimensiones
• Pinout

INFORMACIÓN ADICIONAL

Prueba del GM72 Escáner QR Código de Barras UART USB  vía USB

1.Conectar el sensor a la computadora vía USB.

La PC identificara que se ha conectado un dispositivo, puede lanzar un aviso de reconocimiento de dispositivo y listo para usar.

2.Lectura de código

Se puede leer la lectura del sensor por medio del blog de notas, documento de Word o Excel (selecciona alguno) y coloca el cursor en la linea donde deseas que se despliegue la información detectada.

Cuando transmita el GM72 una lectura emitirá un sonido y desplegara la información del código QR.

En caso de no desplegar información puedes escanear el código QR de Configuración de Fábrica.

Para desarrollo de proyectos te recomendamos leer el Manual de Uso, que se encuentra en la sección de DOCUMENTACIÓN Y RECURSOS.
