EW-M2068S Caja Impermeable IP68

INFORMACIÓN

La EW-M2068S caja impermeable IP68, disponible en modelos 2T ,3T y 4T, son cajas de conexiones diseñadas para proteger componentes electrónicos o sistemas de cableado en entornos donde pueden estar expuestos al agua, polvo o impactos, para que su contenido permanezca seco y seguro incluso en entornos extremos.

Sus aplicaciones son amplias e incluyen el uso en sistemas de energía solar, iluminación LED de exteriores, automatización industrial, y redes de sensores. Además, es común en proyectos de robótica y domótica, donde se necesita proteger circuitos o conexiones en ubicaciones expuestas a la intemperie.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Caja Impermeable
• Serie: EW-M2068

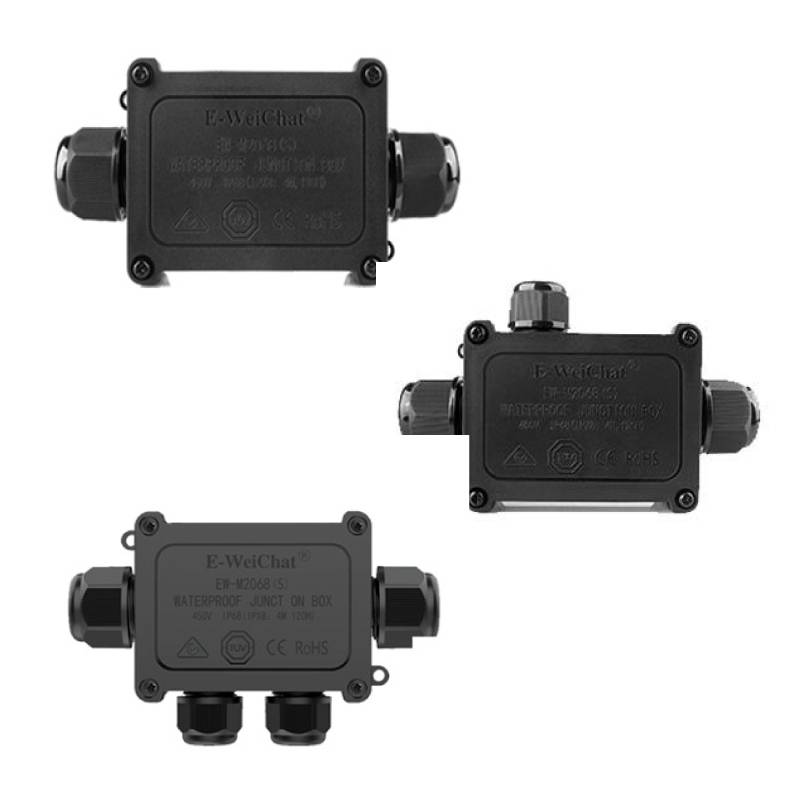

• Modelos disponibles:
  • 2T: 1 Entrada – 1 Salida
  • 3T: 1 Entrada – 2 Salida
  • 4T: 2 Entrada – 2 Salida
• Incluyen:
  • Caja
  • 4 tornillos
  • Banco de Terminales 1×4
  • Junta impermeable
• Material de la carcasa: PA66
• Nivel impermeable: IP68
• Voltaje Máximo: 450V
• Corriente Máxima: 40A
• Tipo de conector: M25
• Diámetro de cable compatible: 10mm a 14mm
• Temperatura de operación: -40°C a 105°C
• Dimensiones: 82mm x 66mm
• Profundidad: 33mm
• Peso:
  • 2T: 117g
  • 3T: 124g
  • 4T: 130g

DOCUMENTACIÓN Y RECURSOS

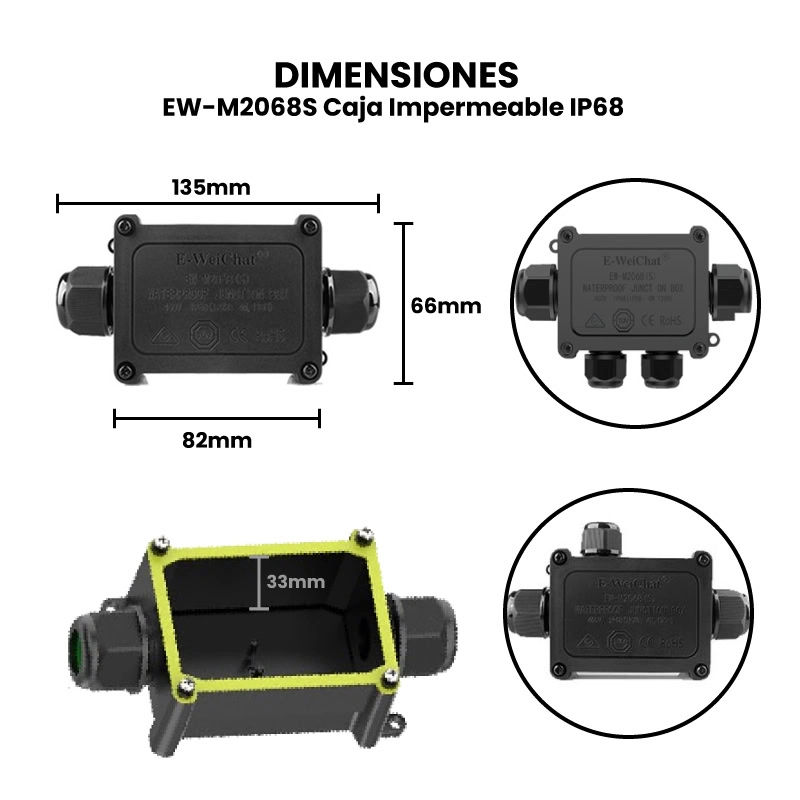

• Dimensiones

INFORMACIÓN ADICIONAL

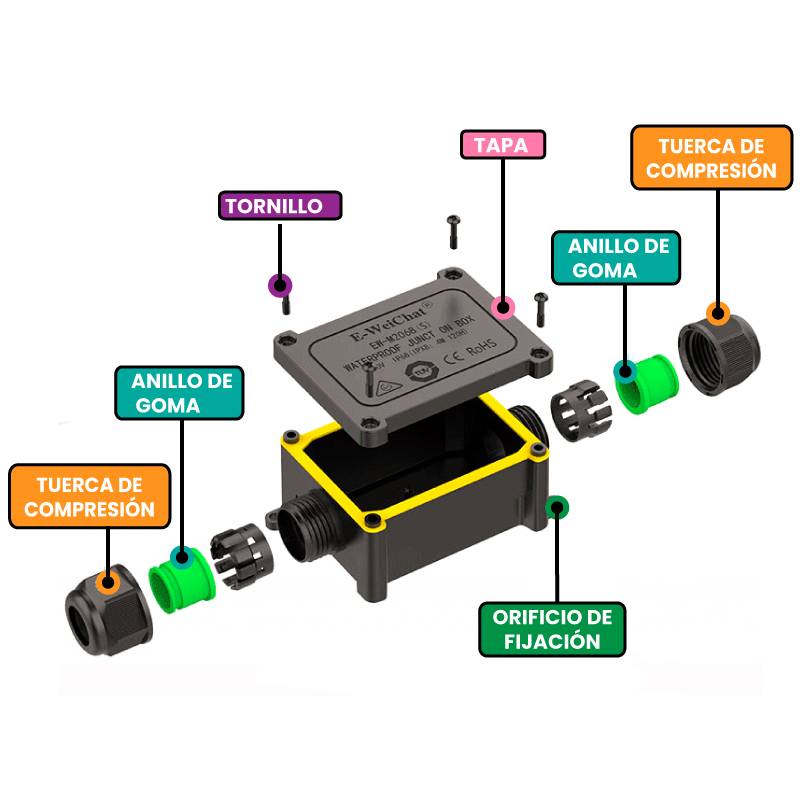

Partes del EW-M2068S Caja Impermeable

• Tornillo: Se utiliza para fijar la tapa a la base de la caja.
• Tapa: Cubre la parte superior de la caja para proteger las conexiones internas de elementos externos como agua y polvo.
• Tuerca de Compresión: Pieza de ajuste que asegura el cable a través del orificio de entrada, proporcionando una conexión sellada y segura.
• Anillo de Goma: Se coloca alrededor del cable y dentro de la tuerca de compresión para sellar y evitar la entrada de agua y polvo.
• Orificio de Fijación: Ubicado en la base de la caja, permite fijar la caja a una superficie mediante tornillos u otros dispositivos de montaje.

Cada componente juega un papel crucial en mantener la integridad y la impermeabilidad de la caja, asegurando que las conexiones eléctricas en su interior permanezcan protegidas de los elementos externos.
