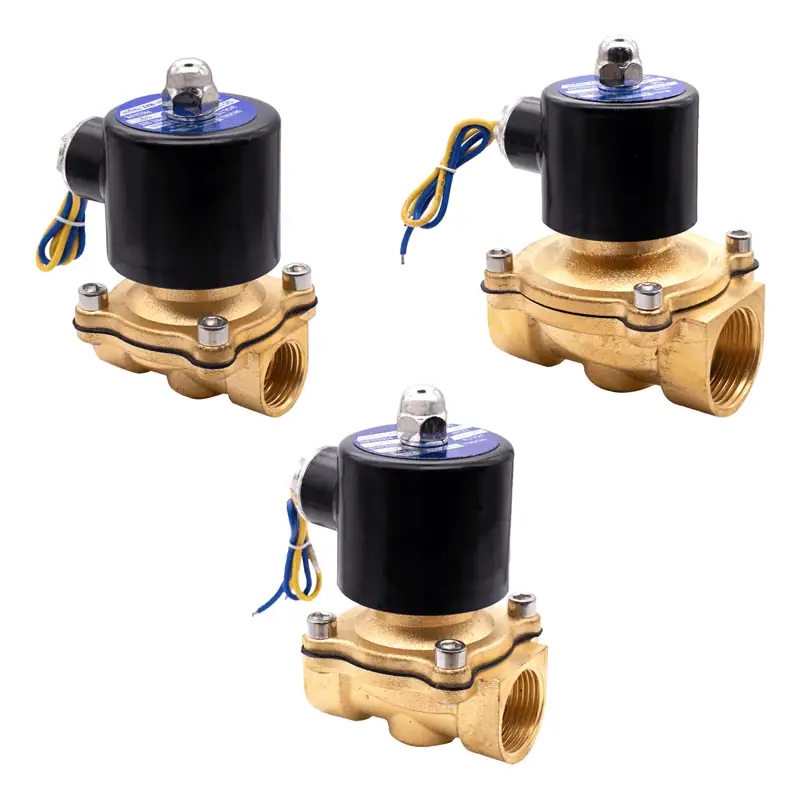

AR4586 - AR4588 - 2W-160-15,20,25 Electroválvula 12V 1-2, 3-4, 1 Pulgada Principal

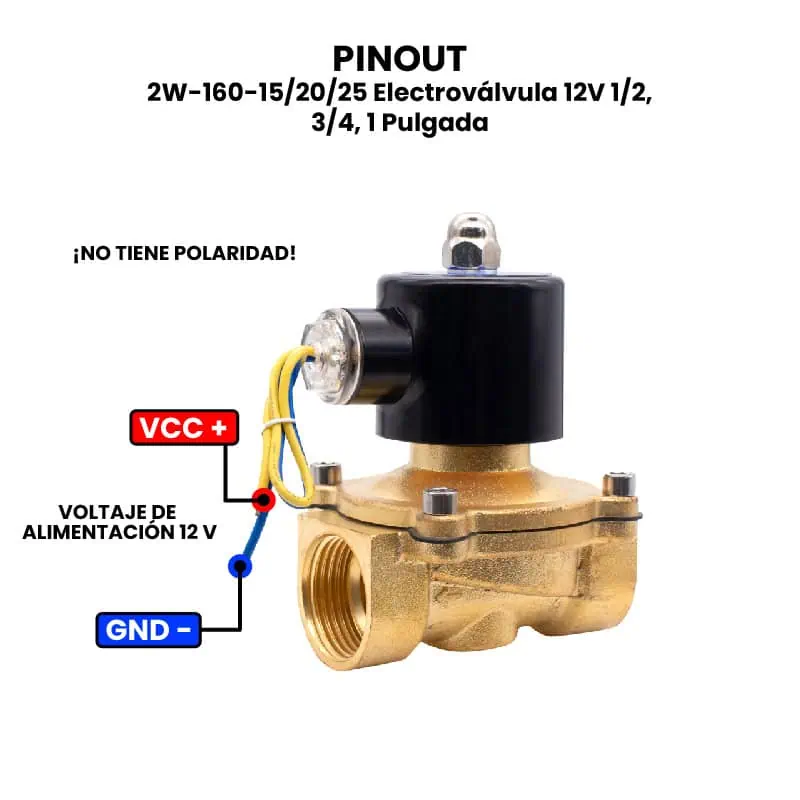

AR4586 - AR4588 - 2W-160-15,20,25 Electroválvula 12V 1-2, 3-4, 1 Pulgada PINOUT

2W-160-15/20/25 Electroválvula 12V de 1/2, 3/4 o 1 Pulgada

Name: 2W-160-15/20/25 Electroválvula 12V de 1/2, 3/4 o 1 Pulgada
SKU: 332731
Availability: InStock

Rango de precios: desde $ 334.00 hasta $ 459.00

Pulgada

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: FLUIDO, FLUJO, GAS, SENSORES Etiquetas: 1 pulgada, 1/2, 12v, 3/4, aceite, agua, compuerta, electroválvulas, fluido, Flujo, gas, presion, selenoide, Solenoide, Valvula

INFORMACIÓN

La 2W-160-15/20/25 es una electroválvula de uso común para controlar el paso de líquidos o gases en sistemas automatizados. Funciona con una alimentación de 12V DC y está disponible en distintos tamaños de rosca: 1/2 pulgada (modelo 2W-160-15), 3/4 pulgada (2W-160-20) y 1 pulgada (2W-160-25), lo que permite adaptarse a diferentes requerimientos de caudal. Esta electroválvula es del tipo normalmente cerrada (NC), es decir, permanece cerrada cuando no recibe energía, y se abre al aplicar voltaje. Su cuerpo suele estar fabricado de latón, lo que le brinda buena resistencia a la corrosión y durabilidad en entornos exigentes. Además, no debe operar sin fluido (en seco) por períodos prolongados, ya que esto puede causar sobrecalentamiento del solenoide. La válvula debe instalarse en una posición que permita el flujo en la dirección indicada por la flecha del cuerpo, y en ambientes que no excedan sus especificaciones de presión y temperatura.

La electroválvula 2W-160-15/20/25 de 12V se utiliza principalmente para controlar el flujo de agua, aire, gas o líquidos no corrosivos en sistemas automáticos. Sus aplicaciones son variadas e incluyen sistemas de riego automatizado, dispensadores de líquidos, sistemas HVAC, control de llenado de tanques, y procesos industriales. Gracias a su funcionamiento con 12V DC, es compatible con tarjetas de desarrollo como Arduino, ESP32, NodeMCU y Raspberry Pi, siempre y cuando se utilice un relevador (relay) o un módulo de transistor adecuado para manejar la corriente que requiere la válvula. Además, puede integrarse con sensores de humedad, nivel, presión o temporizadores para automatizar el control de flujo según las condiciones del entorno. Su versatilidad la convierte en una excelente opción para proyectos de domótica, agricultura de precisión o sistemas inteligentes de control de fluidos.

ESPECIFICACIONES Y CARACTERÍSTICAS

1/2 Pulgada Electroválvula 12V

Modelo: 2W-160-15.
Voltaje de Operación: 12 VDC.
Consumo de Corriente: 300 – 500 mA aproximadamente.
Tipo de Válvula: Normalmente Cerrada (NC).
Diámetro de Conexión: 1/2 pulgada (4 puntos).
Presión de Operación: 0 – 1 Mpa.
Rango de Presión: Min. 0 kg/cm² – Max. 10 kg/cm².
Apertura de Flujo: 16 mm.
Temperatura de Trabajo: -5 °C a 80 °C.
Cuerpo del Material: Latón.
Horas de Trabajo: 1 hora.
Tipo de Flujo Admitido: Agua, aire, gas (no corrosivo), aceite ligero.
Dirección de Flujo: Unidireccional (indicada con flecha en el cuerpo de latón).
Dimensiones Paquete: 122 mm x 82 mm x 65 mm.

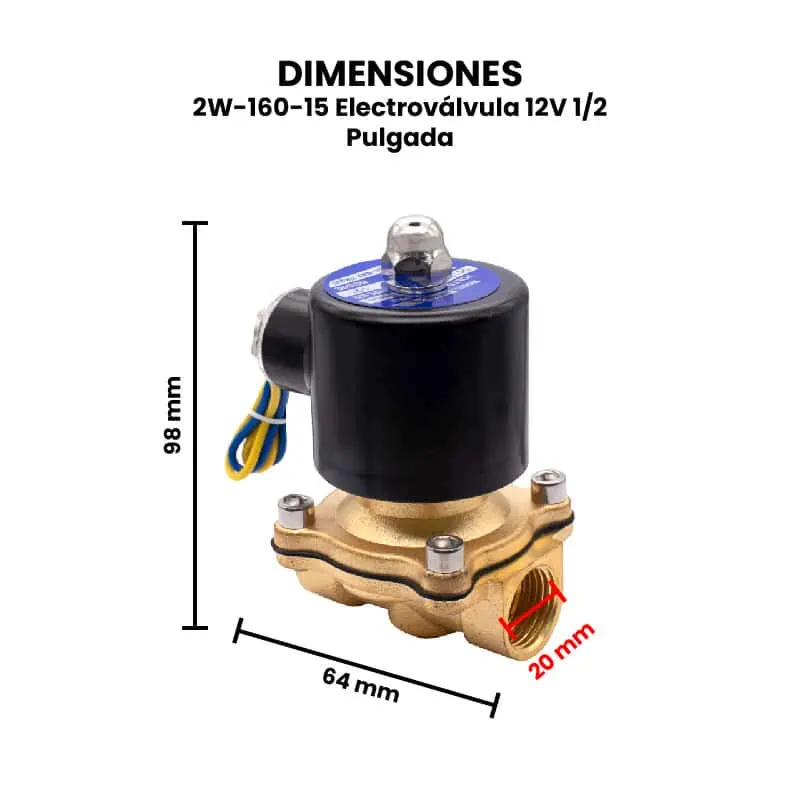

Dimensiones Electroválvula: 98 mm x 64 mm x 20 mm (orificio).
Peso: 647 g.

3/4 Pulgada Electroválvula 12V

Modelo: 2W-200-20
Voltaje de Operación: 12 VDC.
Consumo de Corriente: 300 – 500 mA aproximadamente.
Tipo de Válvula: Normalmente Cerrada (NC).
Diámetro de Conexión: 3/4 pulgada (6 puntos).
Presión de Operación: 0 – 1 Mpa.
Rango de Presión: Min. 0 kg/cm² – Max. 10 kg/cm².
Apertura de Flujo: 20 mm.
Temperatura de Trabajo: -5 °C a 80 °C.
Cuerpo del Material: Latón.
Horas de Trabajo: 1 hora.
Tipo de Flujo Admitido: Agua, aire, gas (no corrosivo), aceite ligero.
Dirección de Flujo: Unidireccional (indicada con flecha en el cuerpo de latón).
Dimensiones Paquete: 122 mm x 82 mm x 65 mm.

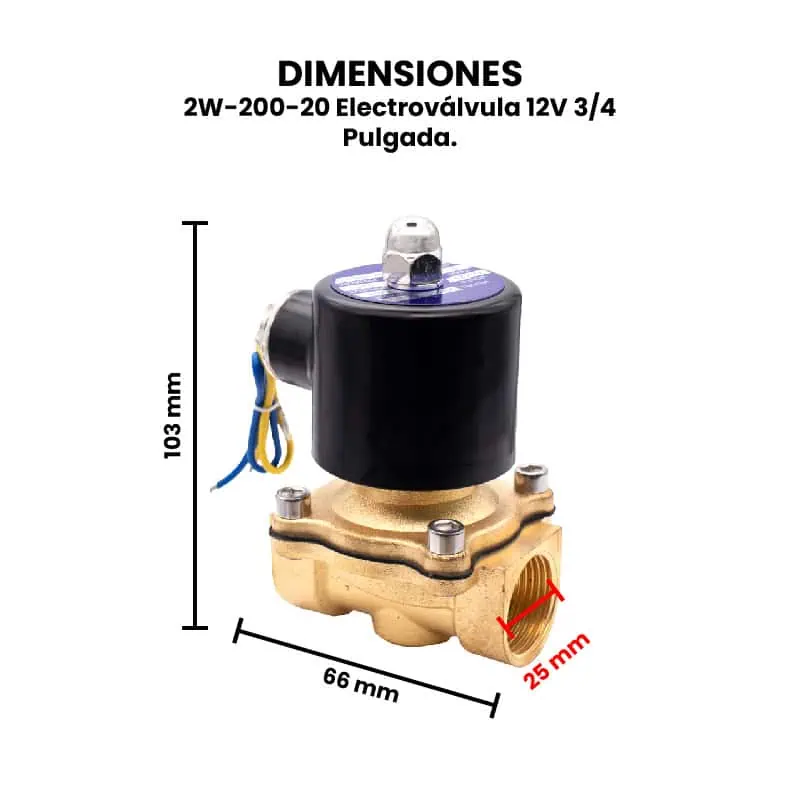

Dimensiones Electroválvula: 103 mm x 66 mm x 25 mm (orificio).
Peso: 675 g.

1 Pulgada Electroválvula 12V

Modelo: 2W-250-25.
Voltaje de Operación: 12 VDC.
Consumo de Corriente: 400 – 600 mA aproximadamente.
Tipo de Válvula: Normalmente Cerrada (NC).
Diámetro de Conexión: 1 pulgada (1 punto).
Presión de Operación: 0 – 1 Mpa.
Rango de Presión: Min. 0 kg/cm² – Max. 10 kg/cm².
Apertura de Flujo: 25 mm.
Temperatura de Trabajo: -5 °C a 80 °C.
Cuerpo del Material: Latón.
Horas de Trabajo: 1 hora.
Tipo de Flujo Admitido: Agua, aire, gas (no corrosivo), aceite ligero.
Dirección de Flujo: Unidireccional (indicada con flecha en el cuerpo de latón).
Dimensiones Paquete: 138 mm x 104 mm x 85 mm.

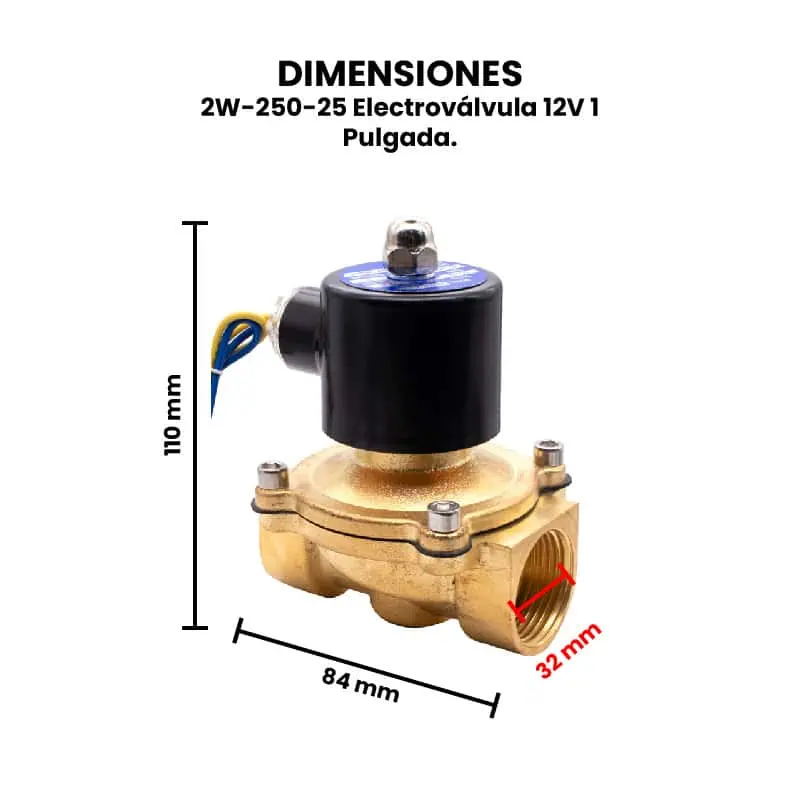

Dimensiones Electroválvula: 110 mm x 84 mm x 32 mm (orificio).
Peso: 921 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

Instale la electroválvula siguiendo la flecha de flujo que se encuentra en el cuerpo de latón.
La instalación inversa provocará que la electroválvula no funcione correctamente.
Antes de instalar la electroválvula, elimine el polvo y los residuos de la tubería e instale el filtro.
Tenga en cuenta que el enrollado de la banda tope no debe sobrepasar el extremo de la rosca.
La electroválvula debe instalarse horizontalmente y no puede instalarse boca abajo ni verticalmente.
Si exista contrapresión ejercida en la tubería de salida de la electroválvula, eso impedirá el cierre. Se puede instalar una válvula de retención en la salida para solucionar el problema.
El tiempo de encendido continuo no puede superar 1 hora, ya que provocará un sobrecalentamiento.

Instalación y Uso

Al instalar la electroválvula, la dirección de flujo del medio debe ser coherente con la flecha que se muestra en el cuerpo de la electroválvula, esta debe de instalarse en tramos de tubería horizontales. La bobina de la electroválvula se debe de mantener en posición vertical, no se debe de colocar en lugares donde pudiera existir salpicaduras de agua.
Antes de instalar la electroválvula, la tubería debe limpiarse a fondo.
Delante de la electroválvula se debe instalar un filtro de 80 – 100 para evitar que el núcleo de esta se atasque, cuando la presión sea mayor después de la salida, se debe instalar una válvula de retención o unidireccional.
Durante el uso, se debe limpiar regularmente la suciedad en la superficie del núcleo de hierro móvil y el pistón, así como verificar el estado del sello.
Esta electroválvula no es apta para su uso en lugares con peligro de explosión.
Se debe instalar el dispositivo de derivación para garantizar la producción normal, ya que la electroválvula debe cambiarse cuando falle o cuando necesite mantenimiento, como se muestra en la siguiente imagen:

AR4586 - AR4588 - 2W-160-15,20,25 Electroválvula 12V 1-2, 3-4, 1 Pulgada Diagrama_1 — Diagrama de Conexión

De acuerdo al rango de alimentación de la electroválvula se debe escoger el relevador, en caso de ser necesario, se debe de colocar el cable de bajada de la electroválvula en el circuito, al instalar el sistema, no se debe de conectar la tierra de la electroválvula para garantizar la seguridad.
