ESP32-S3-WROOM-1-N8R8 8MB FLASH / PSRAM

INFORMACIÓN

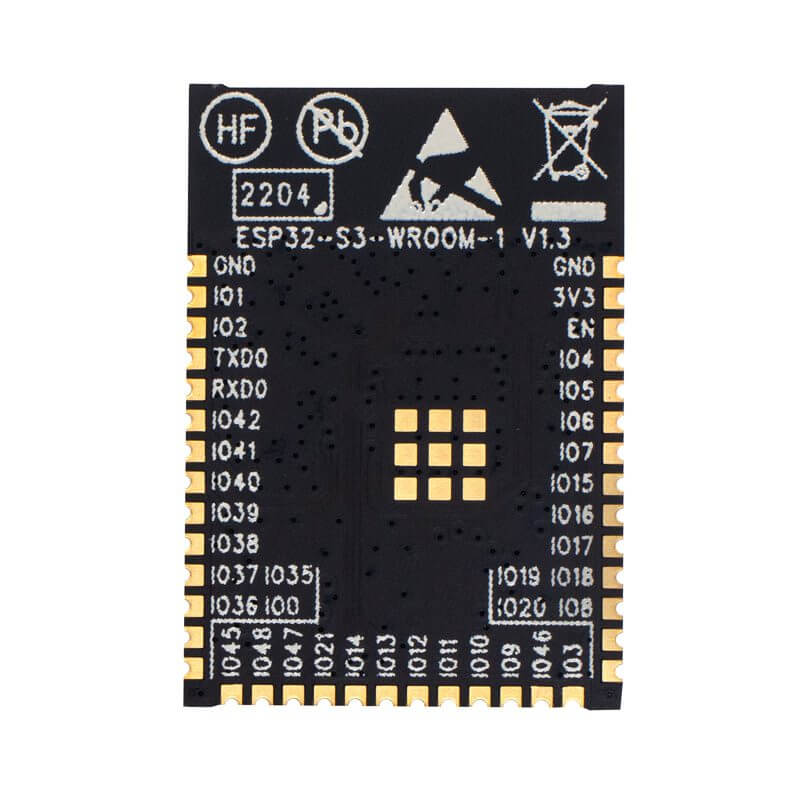

ESP32-S3-WROOM-1-N8R8 es un módulo con microcontrolador que tiene soporte Wi-Fi y Bluetooth LE, está construido con base en la serie ESP32-S3 de SoCs (Sistemas en Chip). Contiene 40 pines y una matriz de 9 pines que se consideran como uno solo, teniendo un total de 41 pines con distintas funciones y antena integrada en la PCB.

El módulo ESP32-S3-WROOM-1-N8R8 contiene un microprocesador Xtensa dual-core de 32 bits LX7 de hasta 240 MHz, memoria flash de 8 MB Quad SPI (Serial Peripheral Interface Bus) y PSRAM de 8MB Octal SPI. Se puede apagar el CPU y hacer uso del co-procesador de baja potencia para monitorear constantemente los periféricos.

Contiene una gran variedad de periféricos, incluyendo SPI, LCD, interfaz de cámara, UART, I2C, I2S, control remoto, contador de pulsos, LED PWM, controlador Serial USB/JTAG, MCPWM, SDIO host, GDMA, controlador TWAI, ADC, sensor táctil, sensor de temperatura, timers y watchdogs, así como 45 GPIOs (General Purpose Inputs/Outputs o Entradas/Salidas de propósito general) y una interfaz full-speed USB 1.1 OTG para habilitar la comunicación USB.

El ESP32-S3-WROOM-1-N8R8 tiene una gran variedad de aplicaciones, como aplicaciones IoT (Internet de las cosas), camaras para streaming de video, dispositivos OTT, USB, reconocimiento de voz, reconocimiento de imagen, automatización del hogar e industrial, agricultura inteligente, aplicaciones de audio y cuidado de la salud, aplicaciones Wi-Fi, entre muchas más.

*Nota: El ESP32-S3-WROOM-1-N8R8 no contiene periféricos externos por lo que deberás integrarlo en una PCB con los periféricos que requieras para programarlo y usar sus funciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Espressif
• Tipo: MCU Wi-Fi+Bluetooth
• Chip: ESP32-S3
• Modelo: ESP32-S3-WROOM-1-N8R8
• Tipo de montaje: SMD
• Número de pines: 41
• CPU: Xtensa dual-core de 32 bits LX7 240 MHz
• Memoria Flash: 8 MB Quad SPI
• Memoria PSRAM: 8 MB Octal SPI
• Voltaje de alimentación:
  • Mínimo: 3V
  • Típico: 3.3V
  • Máximo: 3.6V
• Corriente de fuente de alimentación externa: Mínimo 0.5A
• Protocolo Wi-Fi:
  • Estándar: IEEE 802.11b/g/n
  • Rango de frecuencia central del canal: 2412 ~ 2484 MHz
• Protocolo Bluetooth LE:
  • Rango de frecuencia central del canal: 2402 – 2480 MHz
• Periféricos:
  • ADC
  • Contador de pulsos
  • Control remoto
  • Controlador Serial USB/JTAG
  • Controlador TWAI
  • GDMA
  • GPIOs: 45 pines
  • I2C
  • I2S
  • Interfaz de cámara
  • Interfaz full-speed USB 1.1 OTG
  • LCD
  • LED PWM
  • MCPWM
  • SDIO host
  • Sensor de temperatura
  • Sensor táctil
  • SPI
  • Timers
  • UART
  • Watchdogs

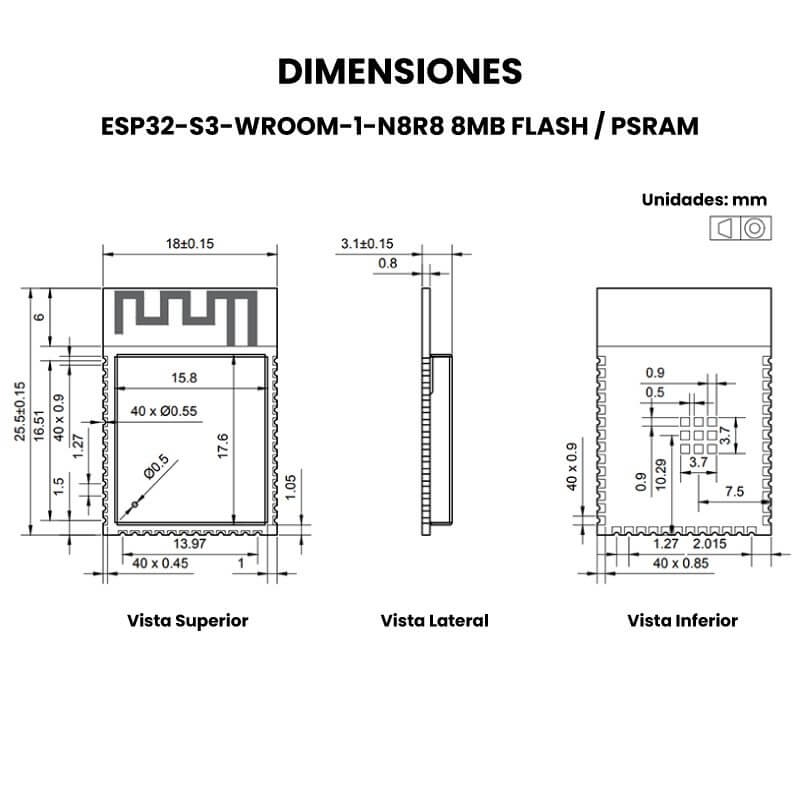

• Dimensiones: 18 mm x 25.5 mm x 3.1 mm
• Peso: 2g

DOCUMENTACIÓN Y RECURSOS

• Datasheet ESP ESP32-S3-WROOM-1-N8R8
• Datasheet ESP32-S3
• Diagrama esquemático del ESP32-S3-DevKitC-1
• Dimensiones

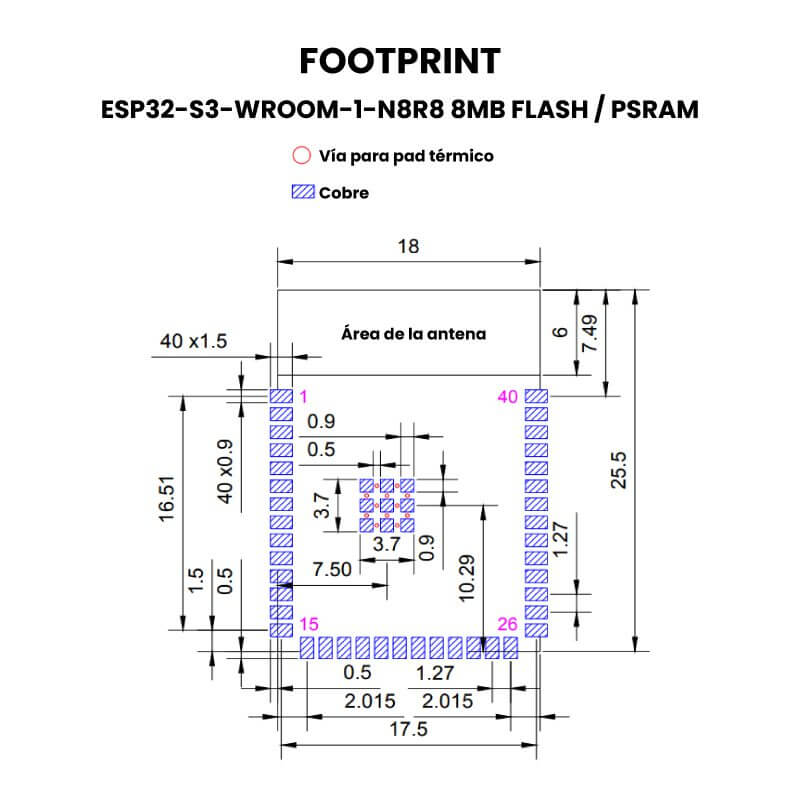

• Footprint
• GitHub: Espressif Systems
• Modelo 3D

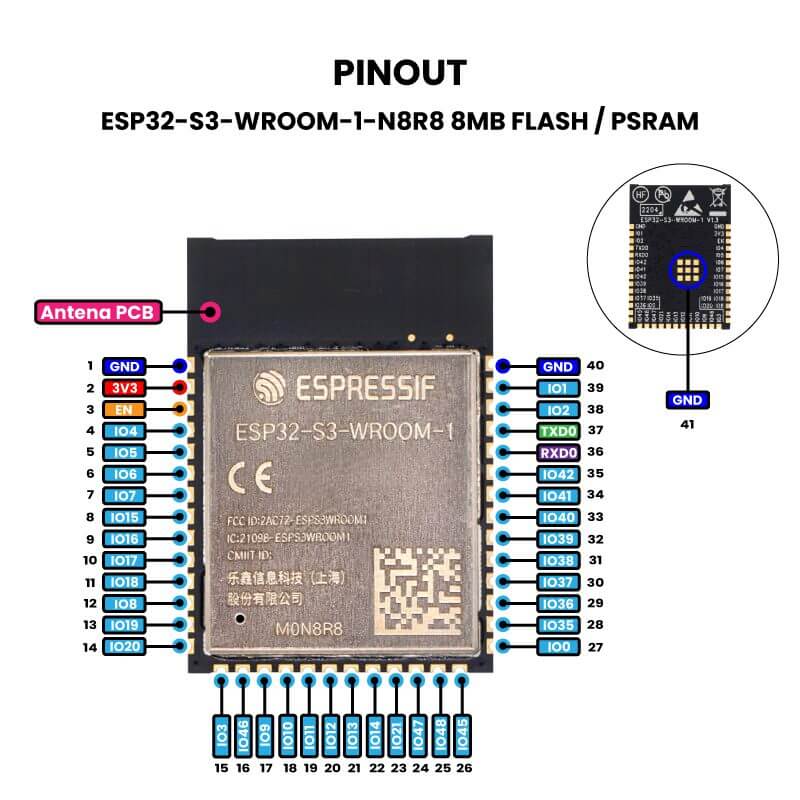

• Pinout
• PCB Layout ESP32-S3-WROOM-1-N8R8
• Ejemplo PCB ESP32-S3-DevKitC-1

INFORMACIÓN ADICIONAL

¿Cómo conectar el ESP32-S3-WROOM-1-N8R8?

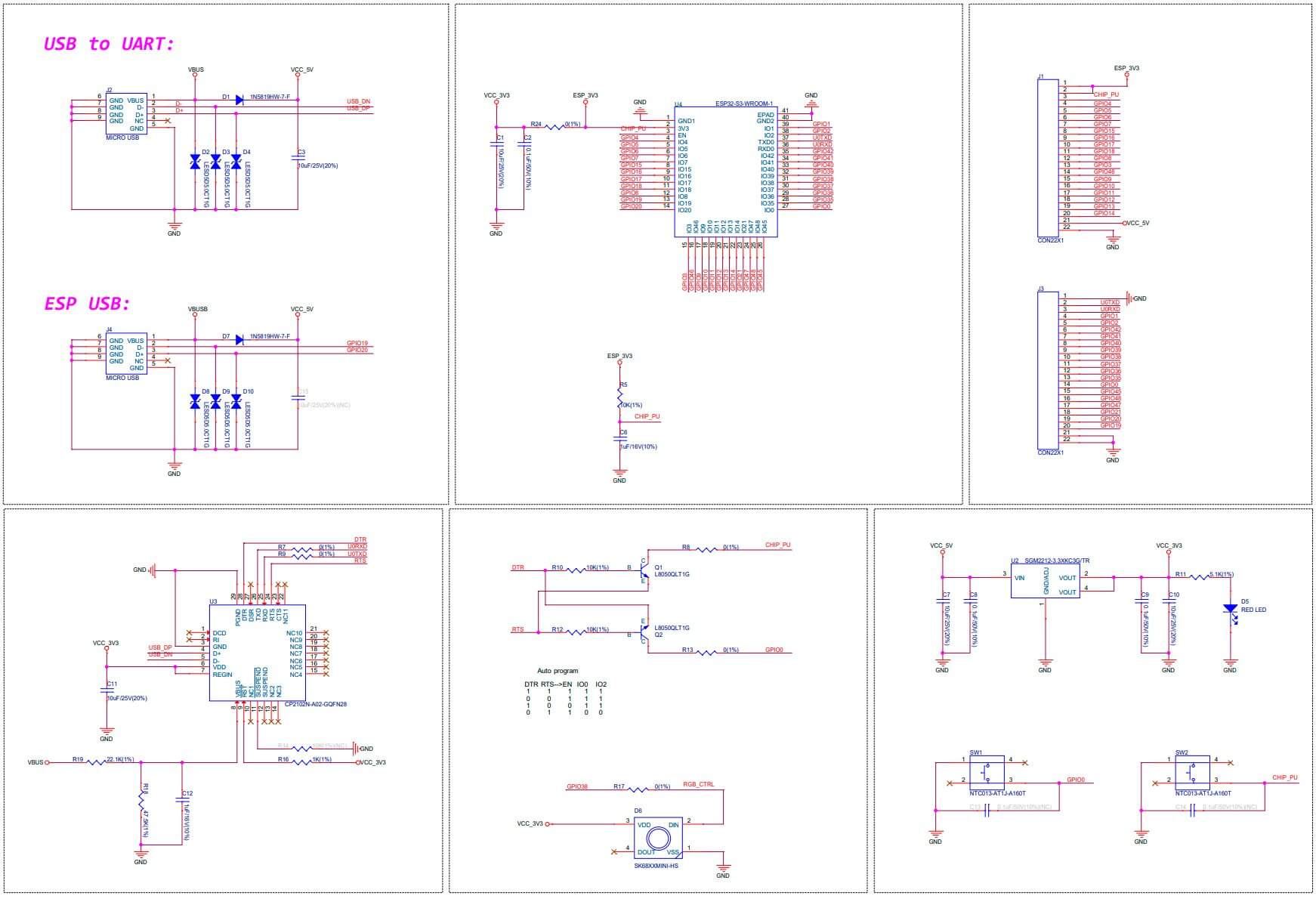

Para poder usar el microcontrolador es necesario tener un mínimo de componentes externos conectados al módulo, tomaremos como referencia el diseño del módulo ESP32-S3-DevKitC-1 que toma como base el módulo ESP32-S3-WROOM-1

Con este diagrama de conexiones podrás construir un módulo completamente funcional para tu ESP-32, una vez terminado el circuito, puedes usar distintos IDE como Arduino o ESP-IDF para programarlo a través de un conector USB.
