ESP32 C3 Tarjeta de Desarrollo Dual Tipo C

INFORMACIÓN

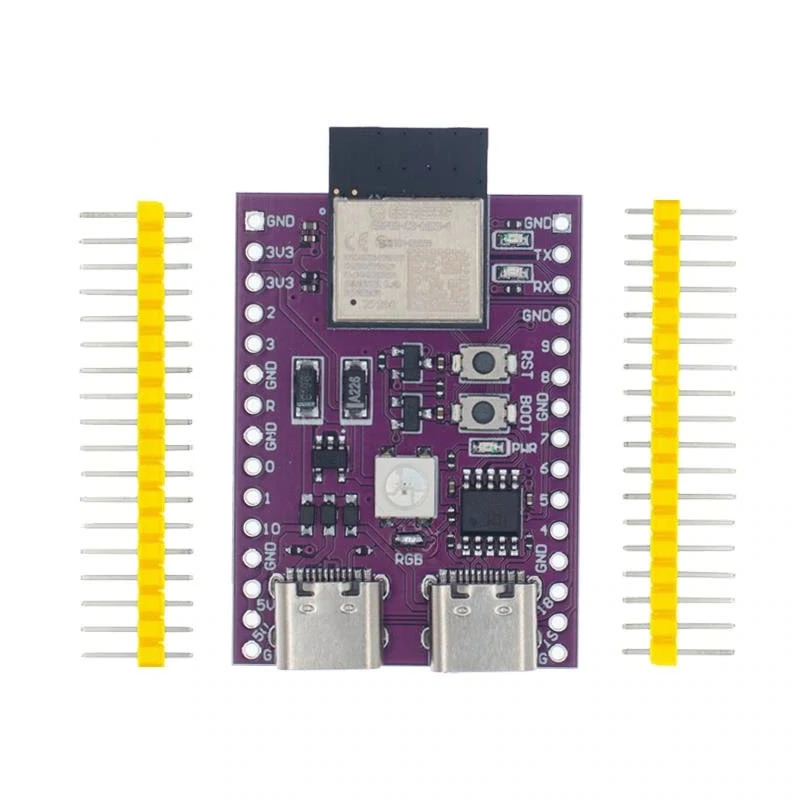

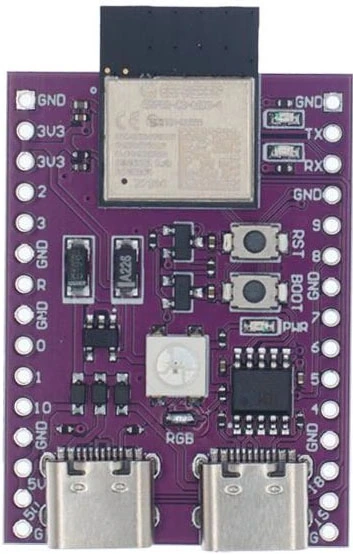

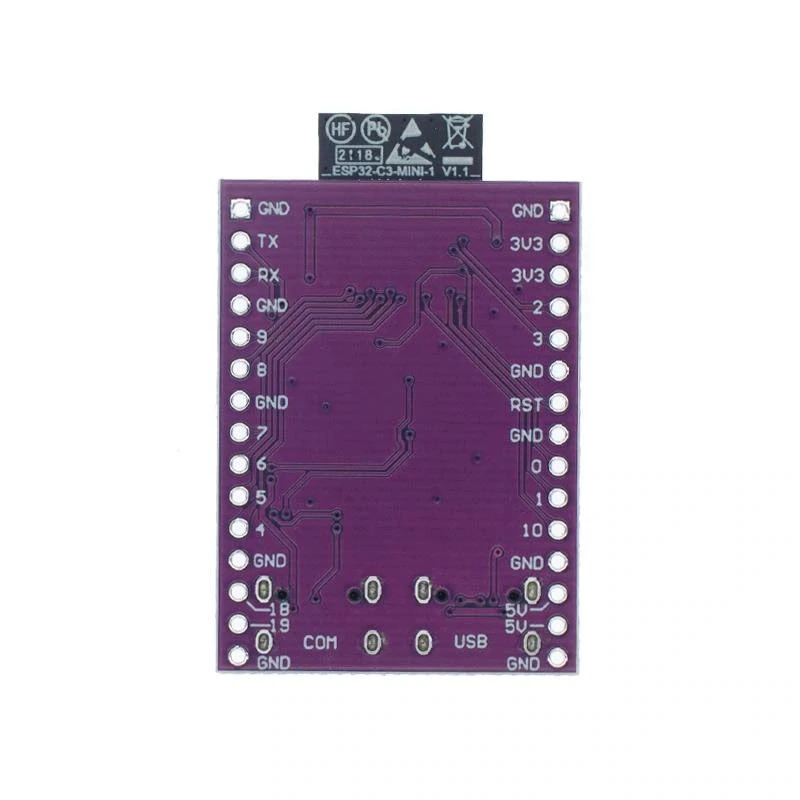

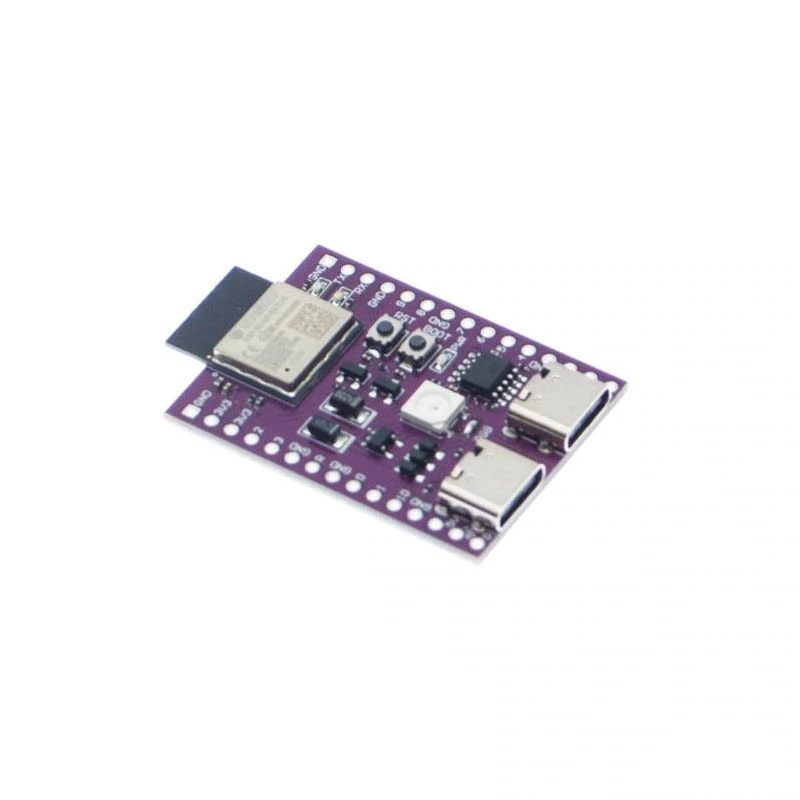

La ESP32-C3 Tarjeta de Desarrollo Dual Tipo C es una placa compacta basada en el microcontrolador ESP32-C3, diseñada para facilitar el desarrollo de proyectos con conectividad WiFi y Bluetooth Low Energy. Incorpora dos puertos USB tipo C: uno actua como interfaz USB-Serial para programar la tarjeta de forma tradicional, mientras que el otro utiliza el USB nativo del propio microcontrolador, permitiendo funciones como programación directa, consola USB-CDC o depuración JTAG sin necesidad de hardware adicional.

Es una tarjeta adecuada para proyectos IoT, automatización, prototipos electrónicos y aplicaciones que requieran WiFi y BLE en un tamaño reducido y con interfaces de depuración modernas.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Color de PCB: Morado
• Chip: ESP32-C3-MINI-1
• Procesador: Single-Core 32 bits RISC-V
• Memoria FLASH: 4 MB
• ROM: 384 KB
• SRAM: 400KB
• 16KB SRAM en Caché
• 8KB SRAM en RTC
• Velocidad de reloj: Hasta 160 MHz
• Interfaces seriales ADC, GPIO, I2C, I2S, JTAG, PWM, SPI, UART, USB
• Led´s: PWR y RGB (GPIO38)
• Botones: RESET y BOOT
• Puertos USB Tipo C:
  • USB: Proporciona velocidades de transferencia de hasta 3 Mbps
  • COM: Permite el suministro de energía a la placa y también permite cargar códigos
• Voltaje de alimentación:
  • USB Tipo C (COM): 5VDC
  • Pin 3V3
  • Pin 5V
• Antena PCB integrada
• Comunicación inalámbrica: WiFi y Bluetooth
• Peso: 8.29 g

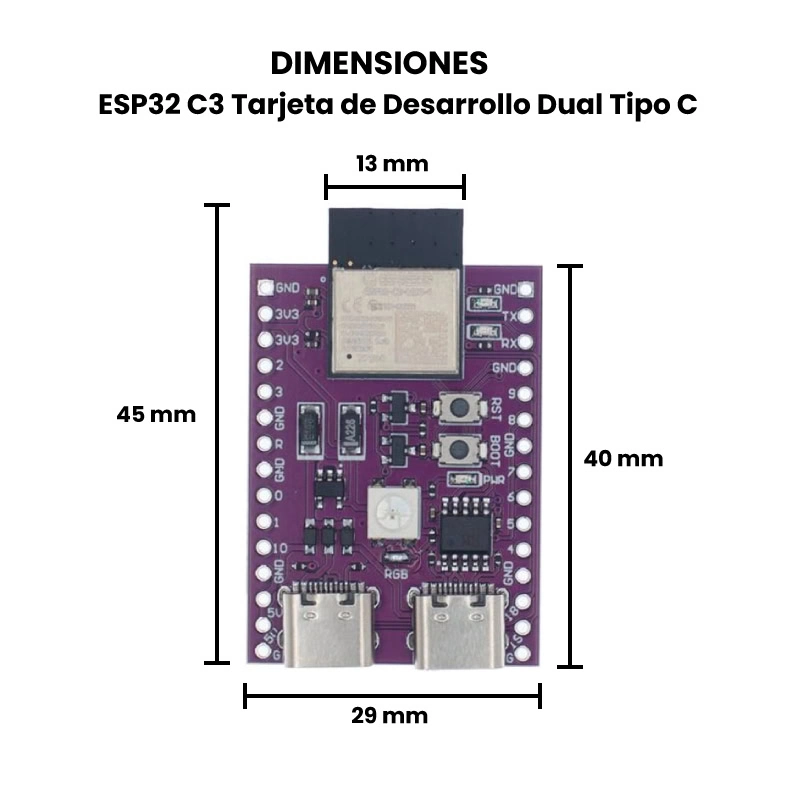

• Dimensiones: 44.6 mm x 29.2 mm

WiFi:

• 802.11 b/g/n
• TX/RX A-MPDU, TX/RX A-MSDU
• Admite ancho de banda de 20 MHz, 40 MHz en 2.4 GHz
• Ancho de banda: 2.412 GHz a 2.484 GHz

Bluetooth

• Bluetooth LE: Bluetooth 5, Bluetooth mesh
• Velocidad: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps

DOCUMENTACIÓN Y RECURSOS

• Datasheet

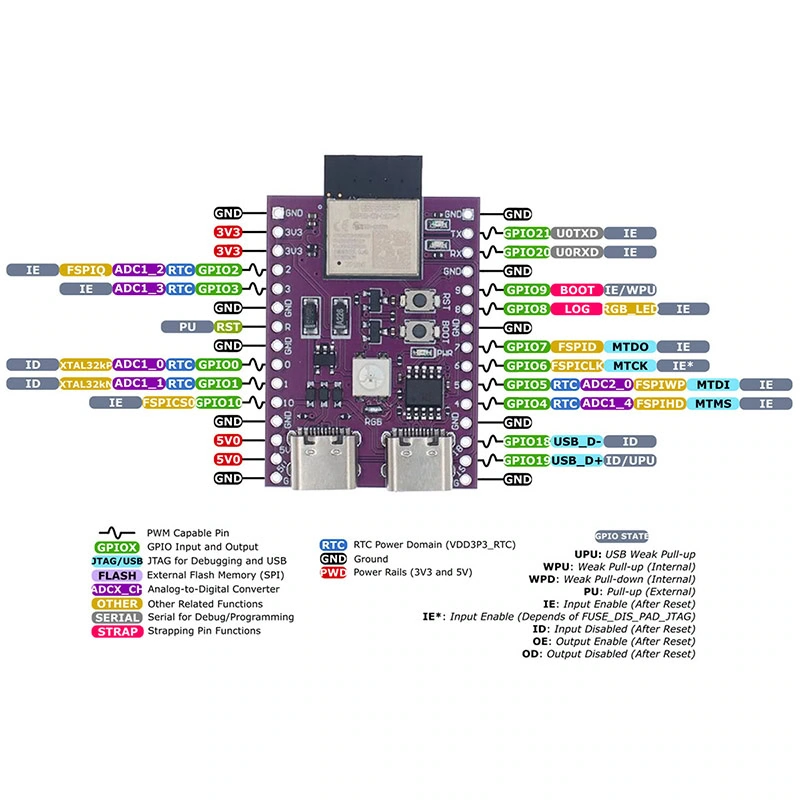

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Precauciones de uso

• Nunca inyectes más de 3.3V en los pines GPIO.
• El ESP32-C3 genera menos calor que un ESP32 clásico, pero evita taparlo completamente en cajas sin ventilación.
• No usar cerca de fuentes de calor > 70°C.
• Evita tocar la tarjeta sin descargar electricidad estática (tocar un metal primero).
• No manipular la placa cuando esté energizada.
• Mantén la antena (impresa o externa) libre de metal, cables o baterías encima.
• Evita el contacto directo con superficies metálicas.
