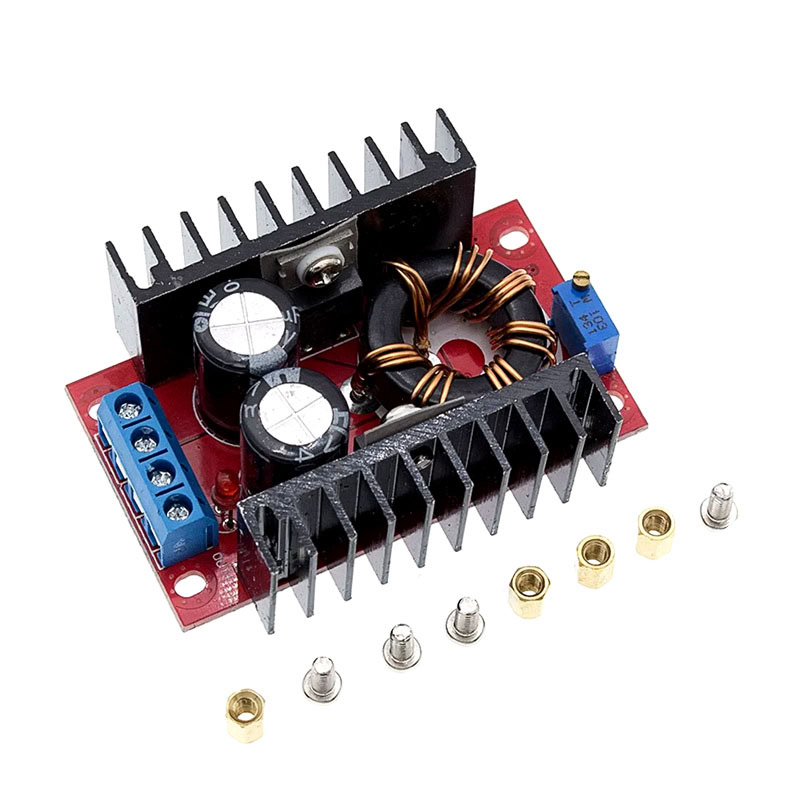

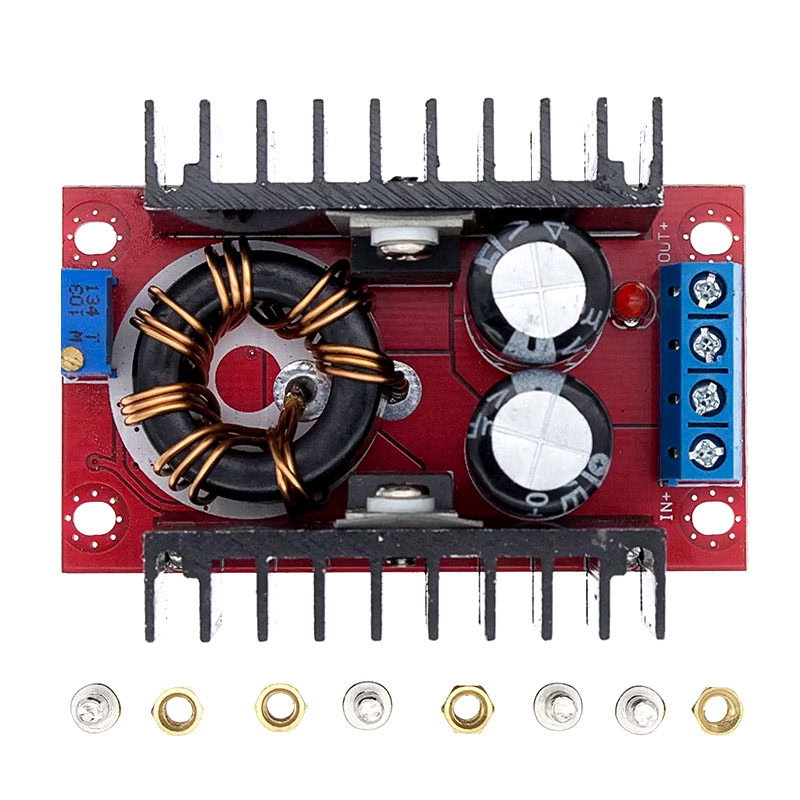

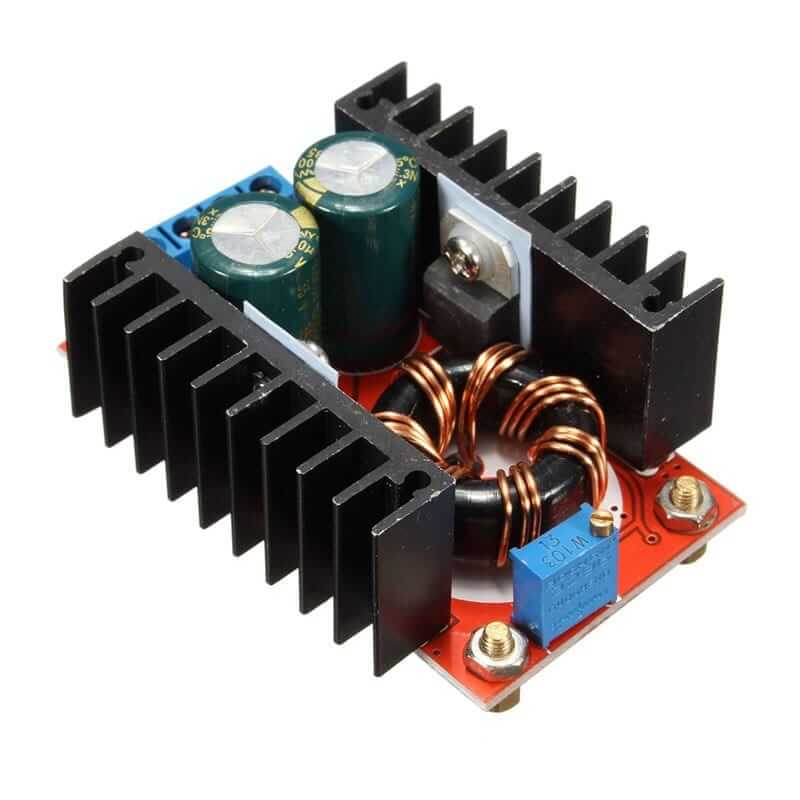

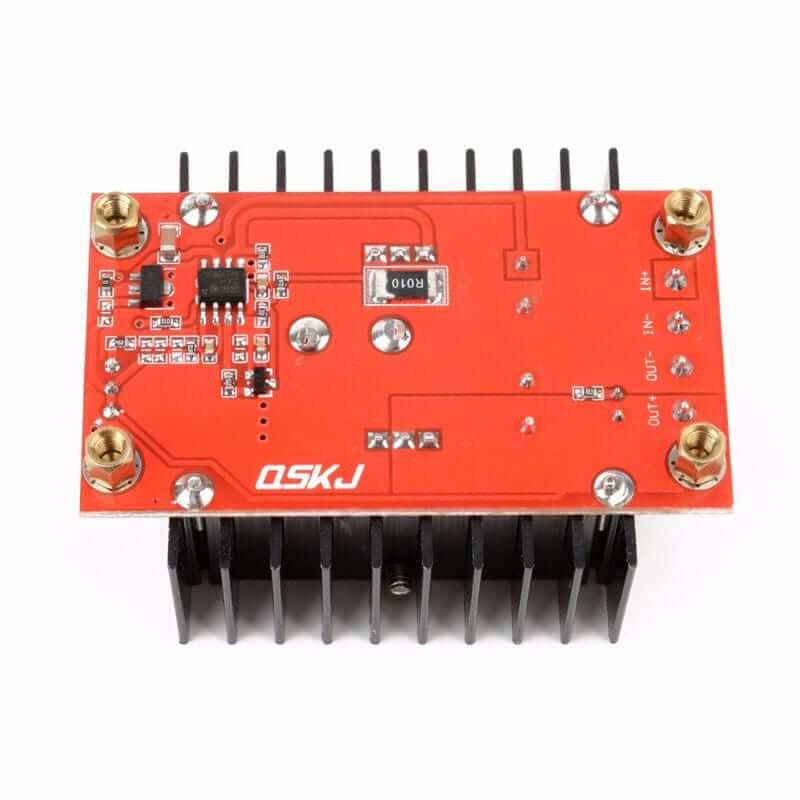

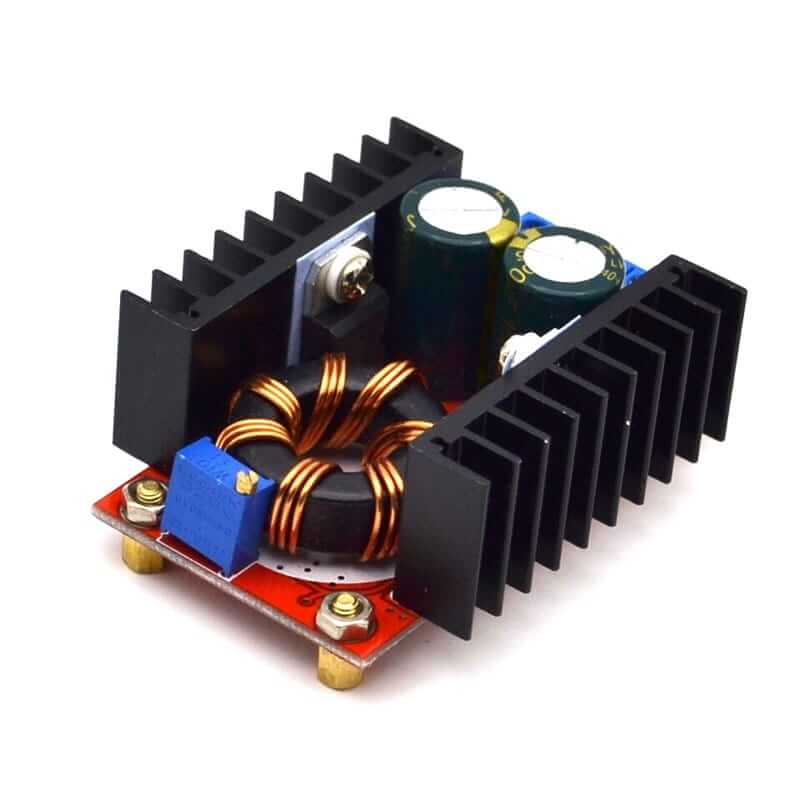

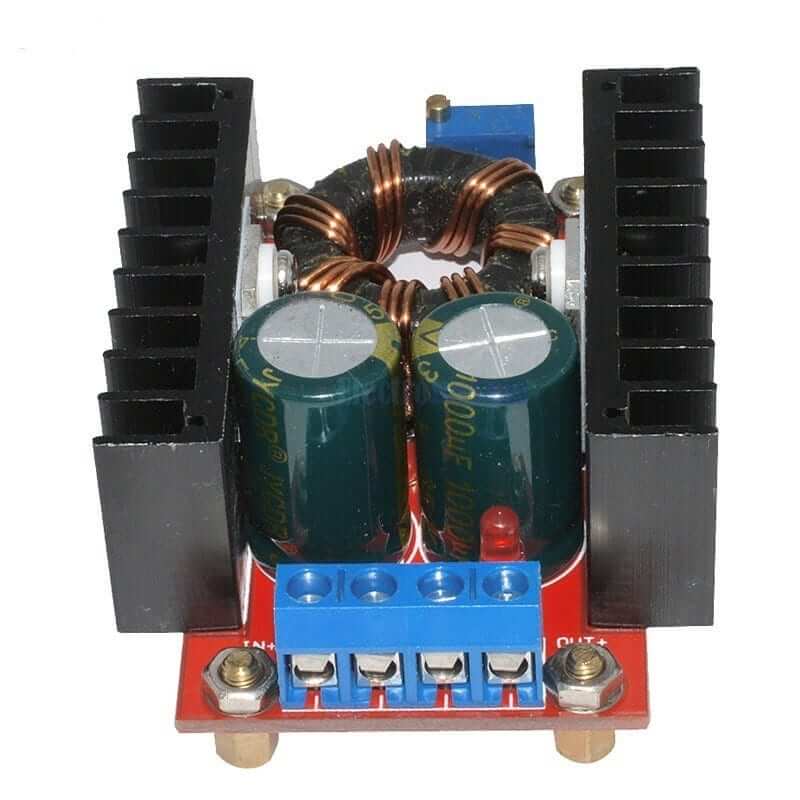

Elevador de Voltaje Boost Step Up 150W 6A

Elevador de Voltaje Boost Step Up 150W 6A

$ 81.00

Sin existencias

CANTIDAD	PRECIO
10 piezas	$ 71.18
25 piezas	$ 63.56
35 piezas	$ 57.41

SKU: AR0086 Categorías: MÓDULOS, REGULADORES, STEP UP Etiquetas: 30V, 6A, BATERIAS, Boost, CARGADORES, convertidor, DC, Elevador, elevador de voltaje, iluminación, led, regulador

INFORMACIÓN

El Elevador de Voltaje Boost Step Up 150W 6A DC-DC tiene como función entregar un voltaje de salida constante superior al voltaje de entrada frente a variaciones de la tensión de entrada o de carga. Soporta corrientes de salida de hasta 6A, voltaje de entrada entre 10 V a 32 V y voltaje de salida entre 12 V a 35 V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta.

Sus principales usos y aplicaciones incluyen alimentar motores de corriente continua de mayor voltaje, sistemas de iluminación LED de alto consumo, cargadores de baterías, proyectos de energía solar, vehículos eléctricos pequeños y dispositivos electrónicos que requieren voltajes estables superiores. Este módulo es especialmente útil en proyectos de robótica, electrónica automotriz y sistemas portátiles de alto rendimiento. Gracias a su capacidad de manejar hasta 150 W, es una opción robusta para desarrolladores y aficionados que trabajan con tarjetas como Arduino, ESP32, Raspberry Pi y otros microcontroladores, siempre y cuando se utilice con cargas adecuadas y se tomen medidas de disipación térmica.

ESPECIFICACIONES Y CARACTERÍSTICAS

Convertidor DC-DC Boost.
Voltajes:
- Entrada: 10 V a 32 V DC.
- Salida: 12 V a 35 V DC.
- Salida ajustable (Regulable por trimmer).
Corrientes:
- Entrada: 10A máx.
- Salida: 6A máx.
Potencia de salida: 100 W (refrigeración natural), 150 W (cooler).
Eficiencia de conversión: 80%.
Ondulación de la salida: 2%.
Regulación:
- Carga: S (I) ≤ 0.5%.
- Voltaje: S (u) ≤ 0.5%.
Frecuencia de Trabajo: 500 KHz.
Consumo en stand-by: 25 mA.
Protecciones:
- Sobre-temperatura: No.
- Corto circuito: No (se recomienda usar fusible a la salida).
- Limitadora de corriente: No.
- Frente a inversión de polaridad: N0 (agregar diodo en serie en la entrada).
Dimensiones: 65 mm x 50 mm x 30 mm.
Peso: 65 g.

DOCUMENTACIÓN Y RECURSOS

Datasheet:
- STP80NF70
- STP2045C

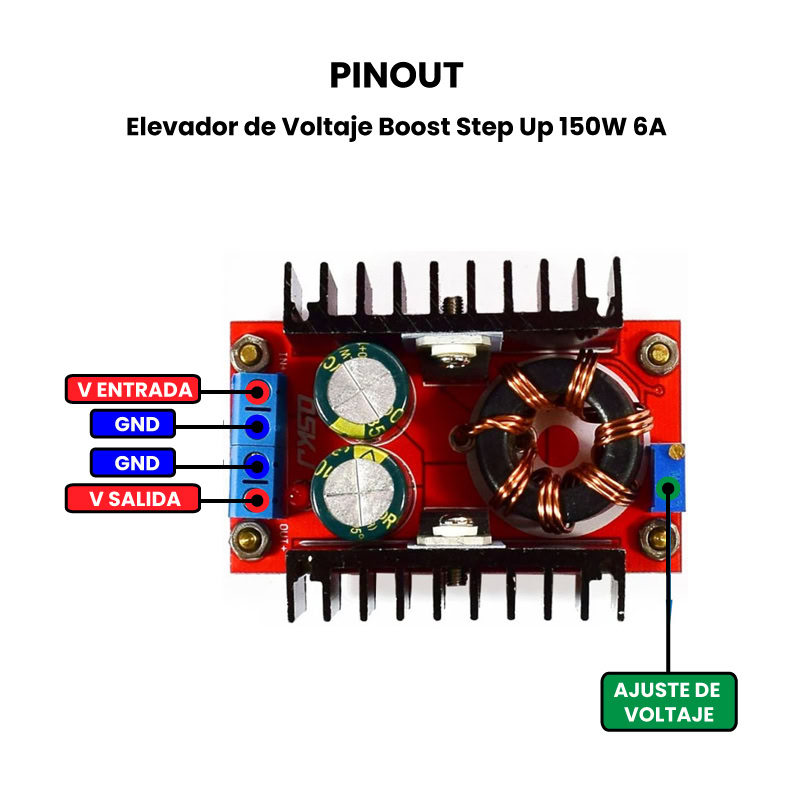

Pinout
Dimensiones

INFORMACIÓN ADICIONAL

Funcionamiento del circuito Boost:

El circuito Boost tiene dos estados de funcionamiento:

Encendido: Una corriente que aumenta con el tiempo a través del inductor, se considerará que sé está descargando con un voltaje constante y la corriente a través del inductor aumentará de manera lineal.

Apagado: El inductor trata de oponerse al cambio repentino en la corriente, en este momento se produce la transferencia de energía ta a través del diodo flyback desde el inductor al capacitor de salida (buffer) y también a la carga.
