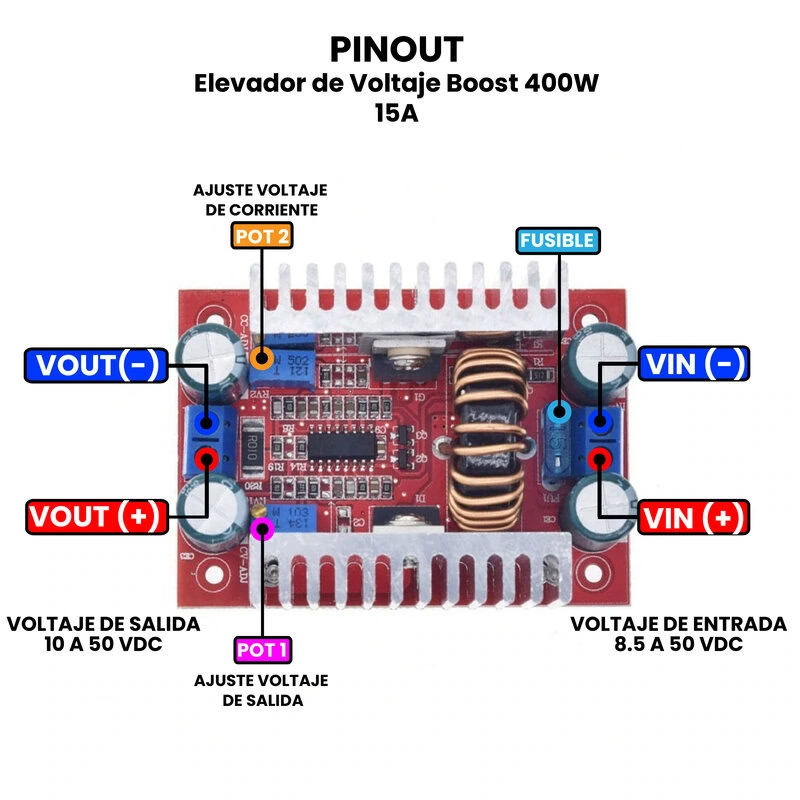

AR1631 - Elevador de Voltaje Boost 400W 15A PINOUT

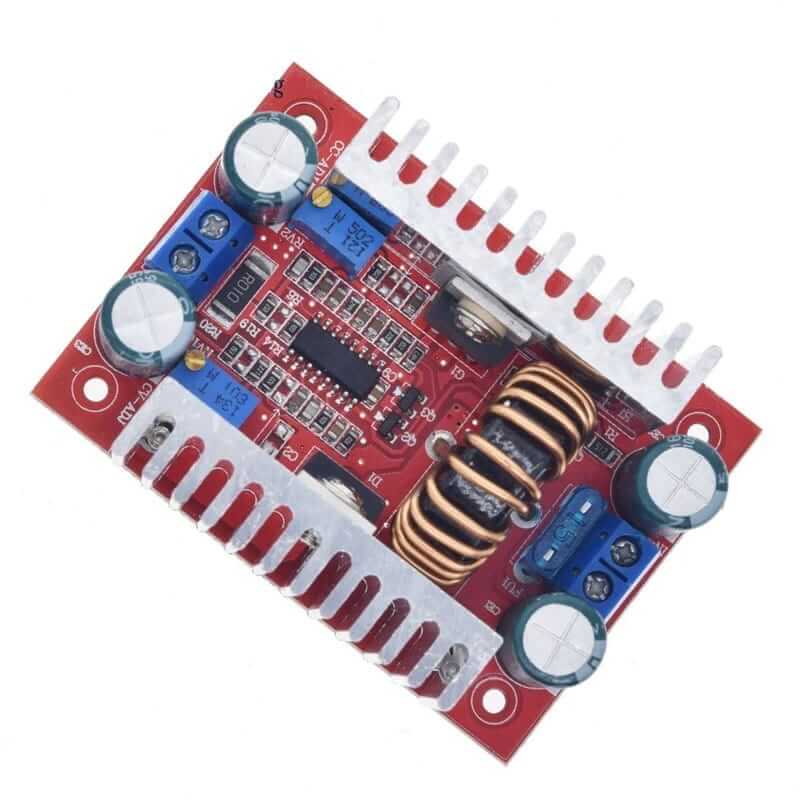

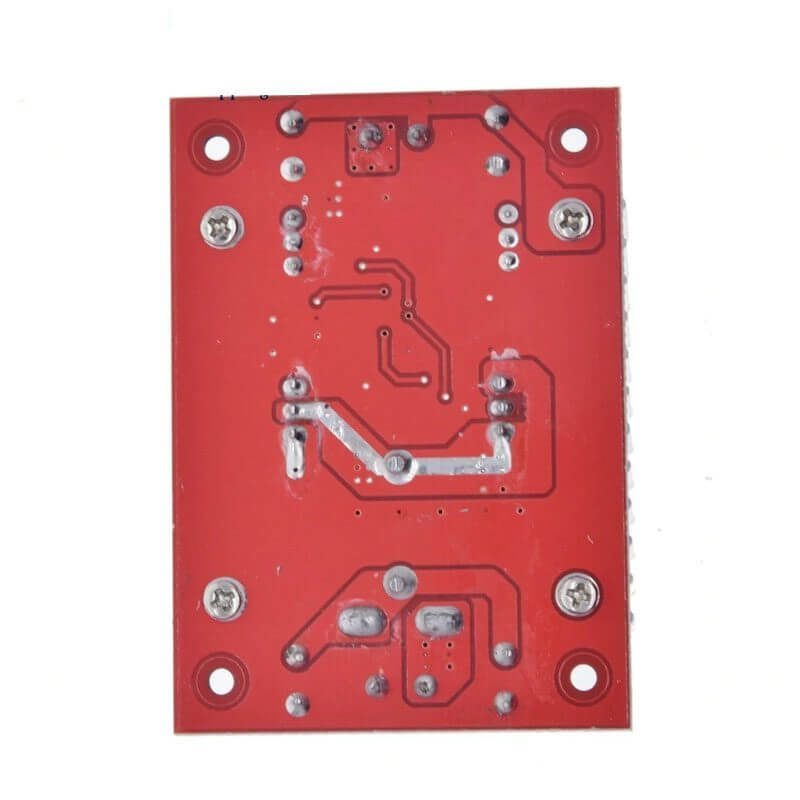

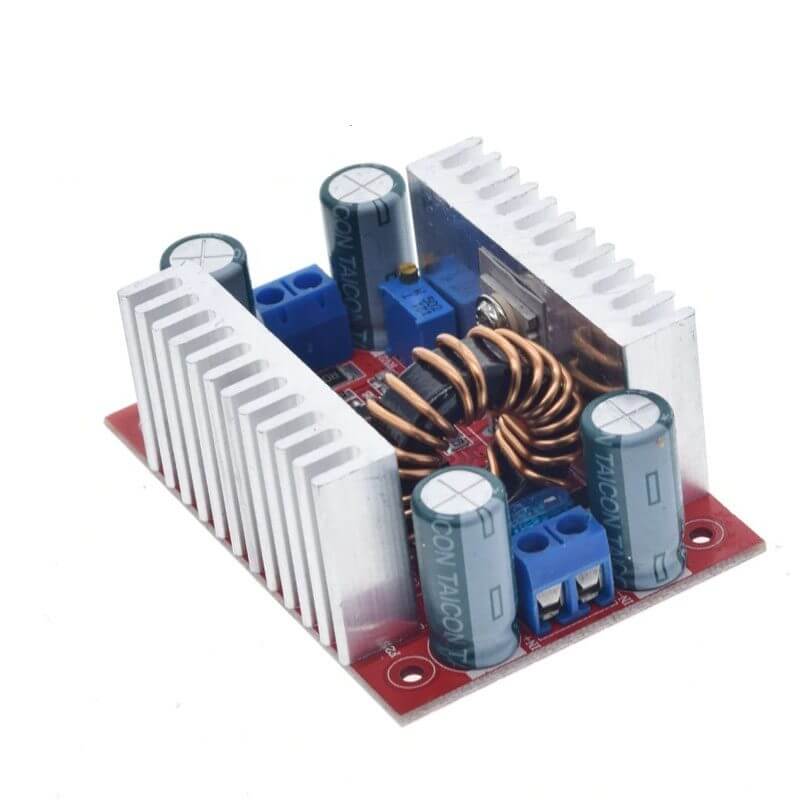

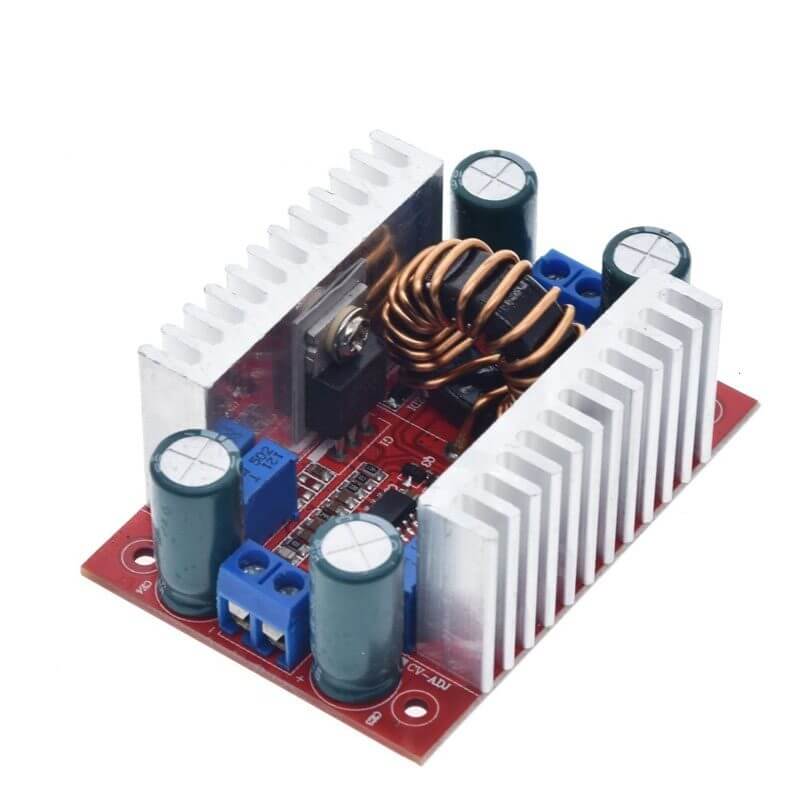

Elevador de Voltaje Boost 400W 15A

$ 73.00

133 disponibles

CANTIDAD	PRECIO
10 piezas	$ 63.64
25 piezas	$ 56.72
35 piezas	$ 51.16

SKU: AR1631 Categorías: MÓDULOS, REGULADORES, STEP UP Etiquetas: 10V, 15A, 400W, 60V, Boost, corriente, Elevador, fuente, potencia, regulado, step up, variable, voltaje

INFORMACIÓN

El Elevador de Voltaje Boost 400W 15A es un convertidor DC-DC Step Up que se utiliza para aumentar un voltaje de entrada más bajo a un voltaje de salida más alto, manteniendo una alta eficiencia energética. Su funcionamiento se basa en un inductor y un circuito de conmutación que almacenan energía y la liberan en niveles superiores de voltaje, regulados por potenciómetros para ajustar tanto la salida de voltaje como la corriente. Gracias a su capacidad de manejar hasta 400 W de potencia y 15 A de entrada, es ideal para aplicaciones donde se requiere elevar voltajes de fuentes, garantizando una salida estable y protegida contra sobrecargas si se usa con la disipación adecuada.

El Elevador de Voltaje Boost 400W 15A tiene múltiples usos y aplicaciones en proyectos que requieren aumentar la energía disponible a partir de una fuente de voltaje limitada. Es común emplearlo en sistemas de energía solar para elevar la tensión de paneles y cargar baterías de mayor voltaje, en fuentes de alimentación ajustables para laboratorios o pruebas electrónicas, como driver de LED de alta potencia, en equipos de audio para mejorar la alimentación de amplificadores, y en vehículos eléctricos o sistemas portátiles donde se necesita convertir el voltaje de una batería a un nivel superior. También resulta útil en proyectos de automatización, robótica y telecomunicaciones, garantizando un suministro estable de energía en condiciones variables.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Step Up.
Voltaje:
- Entrada (IN): 8.5 V a 50 VDC.
- Salida (OUT): 10 V a 50 VDC ajustable.
Corriente:
- Entrada: Máximo 15 A.
- Rango de corriente de salida constante: 0.2 A a 10 A ajustable.
- En reposo: 10 mA.
Potencia de salida: Máximo 400 W.
Temperatura de trabajo: -40 a + 85 grados.
Frecuencia de funcionamiento: 150 KHz.
Eficiencia de conversión: hasta 96%.
Protección:
- Contra sobrecorriente: Sí.
- Polaridad inversa de entrada: no.
Cuenta con 4 orificios para tornillo de 2.55 mm.
Dimensiones: 70 mm x 50 mm x 30 mm.
Peso: 85 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo usar el Elevador de Voltaje 400W 15A?

Solo debes conectar una fuente de voltaje, un eliminador o una batería en los pines de IN- y IN+ y tendrás voltaje de salida en los pines OUT+ y OUT-, después utiliza un multímetro en la escala de voltaje DC y conecta las terminales del multímetro a las salidas del módulo, te dará un voltaje mayor al de entrada, posteriormente con ayuda de un destornillador girar el trimpot llamado “CV” para ajustar el voltaje de salida y con la ayuda del multímetro visualiza el voltaje, de esta manera puedes definir el voltaje de salida que necesites y es el mismo proceso para definir la corriente de salida, pero para este caso debes de poner el multímetro en escala de ampers y después ir ajustado la corriente que requieras para tus proyectos.
