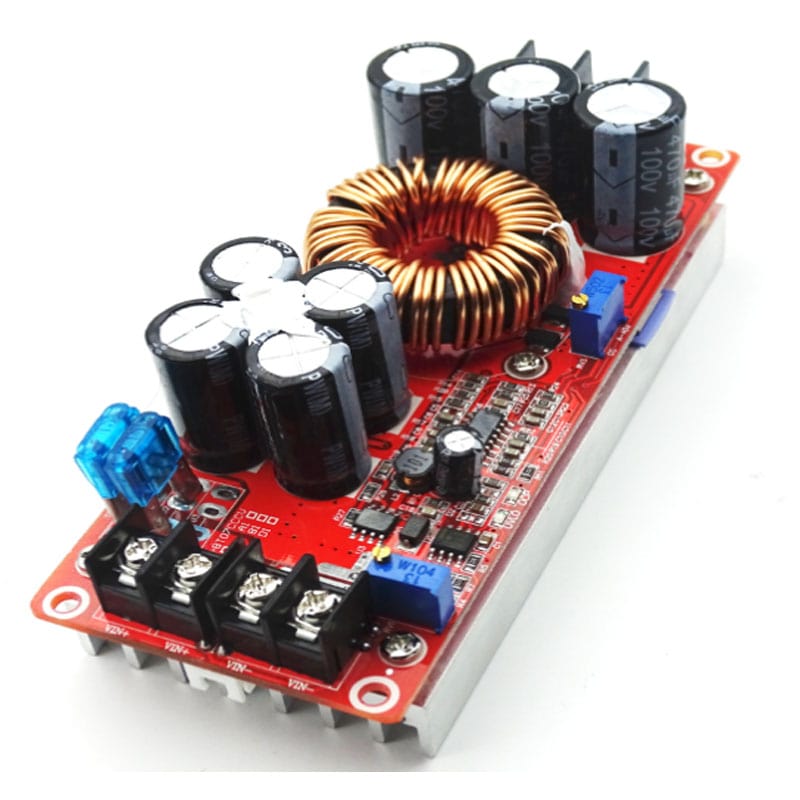

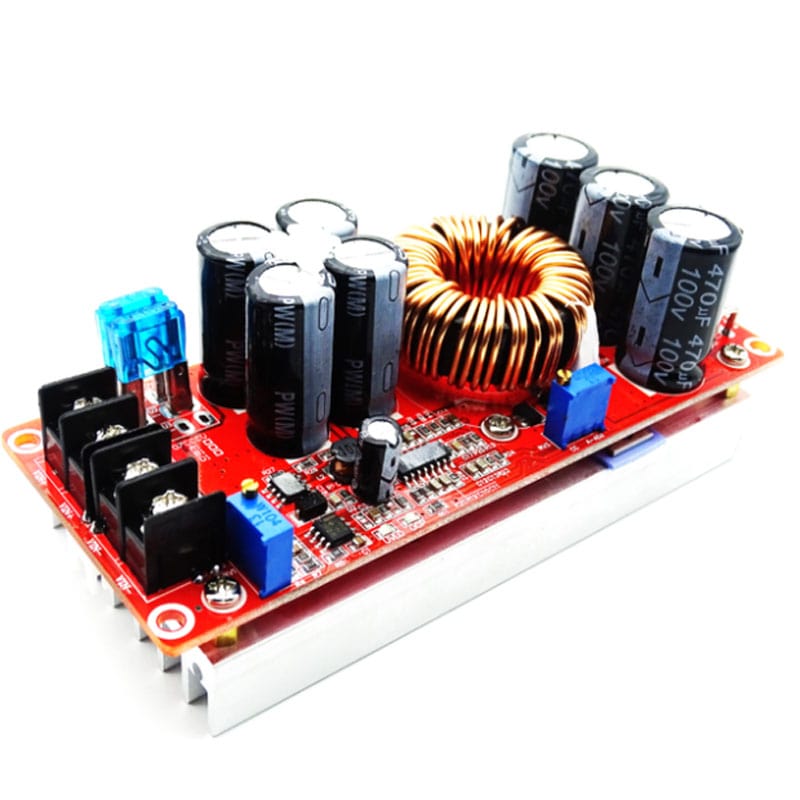

Elevador de Voltaje 1200W 20A

INFORMACIÓN

El elevador de voltaje de 1200W 20A, también conocido como boost converter o convertidor DC-DC step-up, es un módulo electrónico capaz de aumentar la tensión de entrada (por ejemplo, de 10–60V DC) hasta un voltaje de salida más alto ajustable (por ejemplo, 12–83V DC), manteniendo una corriente de salida de hasta 20 amperes y una potencia máxima de 1200 vatios. Funciona mediante el principio de conmutación a alta frecuencia con inductores y transistores MOSFET, que almacenan y liberan energía para elevar la tensión. El módulo incluye un potenciómetro para ajustar el voltaje de salida deseado, y muchos modelos integran ventiladores o disipadores para evitar el sobrecalentamiento.

El elevador de voltaje 1200W 20A se utiliza principalmente en aplicaciones donde es necesario incrementar la tensión de una fuente de corriente continua (DC) para alimentar dispositivos de mayor voltaje. Es común en sistemas solares, vehículos eléctricos, power banks industriales, proyectos de robótica, y en la alimentación de motores DC, routers, iluminación LED de alta potencia, y otras cargas electrónicas. También es útil para cargar baterías de mayor voltaje desde fuentes de bajo voltaje. Su compatibilidad con tarjetas de desarrollo como Arduino, ESP32, STM32, Raspberry Pi y otras placas microcontroladoras es posible, siempre y cuando se utilice como parte de la fuente de alimentación y se tomen precauciones para no exceder el voltaje y corriente máxima admisible por las placas. Aunque no se conecta directamente a los pines de las tarjetas, es un recurso esencial en sistemas embebidos que requieren alimentar módulos o actuadores que demandan más energía.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Step Up.
• Voltaje:
  • Entrada (IN): 10 V a 60 V.
  • Salida (OUT): 12 V a 83 V ajustable.
• Corriente:
  • Rango de corriente de salida constante: 0.2 A a 10 A.
  • En reposo: 10 mA.
• Potencia de salida: Máximo 1200 W.
• Temperatura de trabajo: -40 °C a + 85 °C.
• Frecuencia de funcionamiento: 150 KHz.
• Eficiencia de conversión: hasta 96%.
• Cuenta con 4 orificios para tornillo de 2.55 mm.

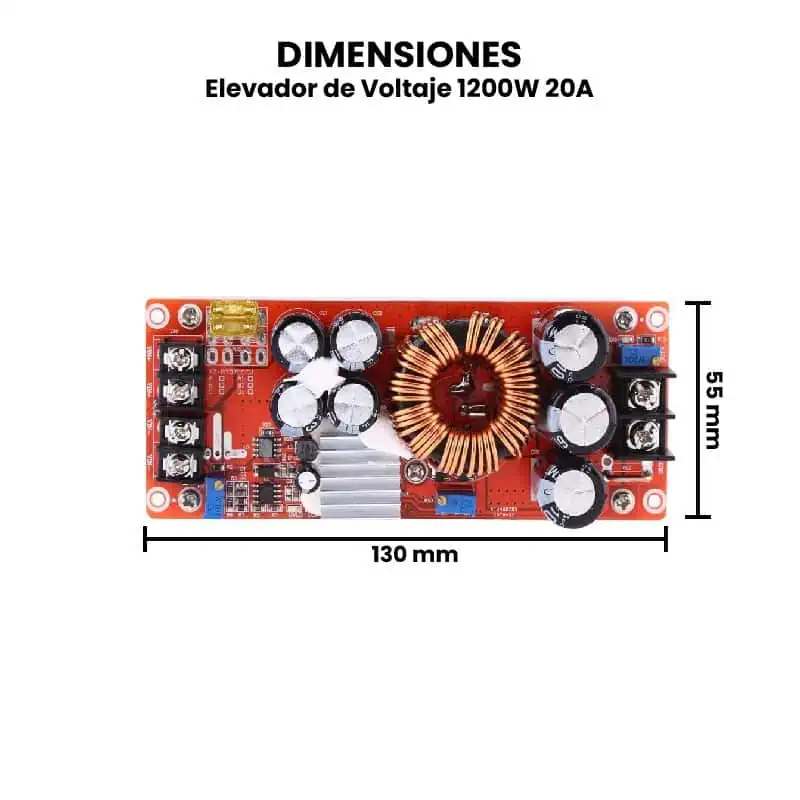

• Dimensiones: 130 mm x 55 mm x  45 mm.
• Peso: 245 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

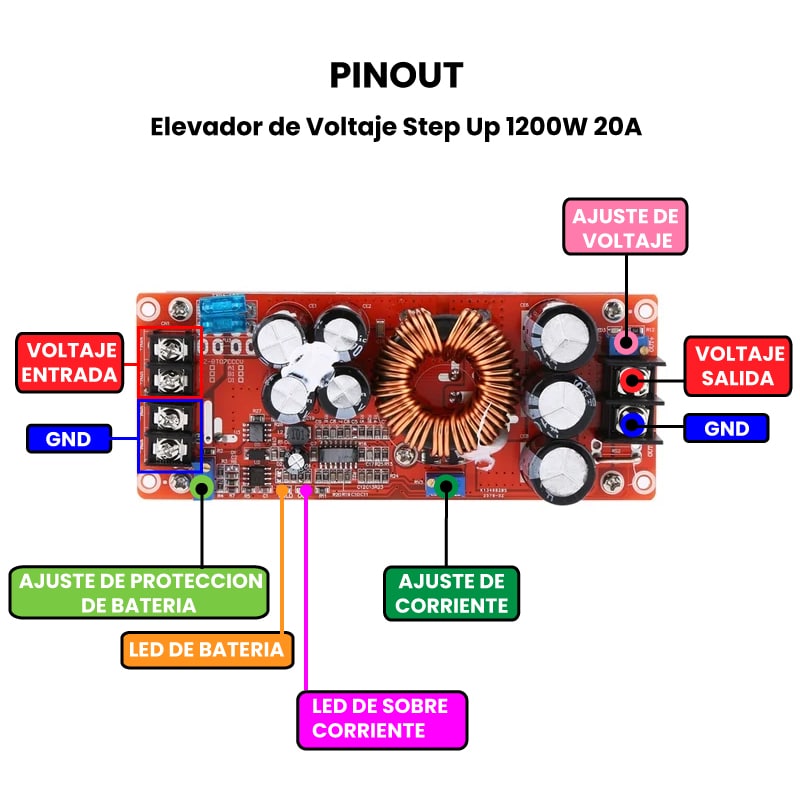

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo probar el Elevador de Voltaje 1200W 20A?

Materiales Necesarios:

• Elevador de voltaje 1200W 20A.
• Fuente de alimentación DC ajustable o batería (ej. 12V o 24V).
• Multímetro digital.
• Carga de prueba (resistencia de potencia, foco LED de alto voltaje, motor DC, etc.).
• Destornillador pequeño (para ajustar el potenciómetro).
• Cables con terminales gruesos y seguros.

Conexiones.

1. Identifica terminales del módulo (suelen estar serigrafiados como IN+, IN-, OUT+, OUT-).
2. Conecta la fuente de alimentación DC a los terminales de entrada (IN+ positivo, IN- negativo).
   1. Usa cables gruesos y asegúrate de que la fuente pueda entregar al menos 10A.
3. Conecta un multímetro en los terminales de salida para medir el voltaje (o también puedes usar un multímetro con pinzas de cocodrilo).

Ajuste de Salida.

• Enciende la fuente y mide el voltaje de salida con el multímetro.
• Gira lentamente el potenciómetro en sentido horario para subir el voltaje o antihorario para bajarlo.
  • No superes el voltaje máximo que necesita tu carga.
  • Por ejemplo, puedes ajustar de 12V a 24V o más, dependiendo del modelo (hasta 80V aprox. en muchos casos).

Prueba con Carga.

• Conecta una carga de prueba a la salida del módulo (puede ser una lámpara LED de alto voltaje, un motor DC o una resistencia de potencia).
• Observa:
  • Que la salida se mantenga estable.
  • Que el módulo no se sobrecaliente rápidamente.
  • Que el voltaje no caiga excesivamente bajo carga.

Verificaciones Opcionales.

• Si quieres verificar el corriente de salida, conecta el multímetro en modo amperímetro en serie con la carga.
• Puedes usar un termómetro infrarrojo o sensor térmico para monitorear la temperatura del disipador.
