INFORMACIÓN
Driver LED para Tarjetas XIAO es una solución compacta pero potente, compatible con tiras LED de 5 V y 12 V, incluyendo los populares LED RGB direccionables NeoPixel WS2812, WS2813 y WS2815; y con todas las placas XIAO. Además, ofrece opciones de alimentación flexibles y protección integral para un funcionamiento seguro y confiable en su sistema de iluminación.
Es ideal para iluminación y decoración del hogar, experimentos educativos y científicos, instalaciones interactivas y de juegos, y proyectos de bricolaje y usos divertidos.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Marca: Seeed Studio
- Modelo: LED Driver Board for Seeed Studio XIAO
- Matrícula: 105100021
- Modelos de LED compatibles
- LED de un solo color
- LED RGB direccionables (WS2811, WS2812, WS2812B, WS2813, WS2815…)
- Otros LED de protocolo de 1 cable (1-Wire)
- Conector LED
- Conector de bloque de terminales de tornillo de 4 pines de 3,81 mm:
- 12 V
- 5 V
- A0
- Tierra
- Conector de bloque de terminales de tornillo de 4 pines de 3,81 mm:
- Entrada de potencia
- Adaptador de corriente, 12 V/2 A/24 W, enchufe estándar europeo, salida CC
- Adaptador de corriente, 12 V/2 A/24 W, enchufe estándar americano, salida CC
- Otro adaptador de corriente CC de 12 V con enchufe de 5,5 mm x 2,1 mm x 10 ± 0,3 mm
- Cable de 12 V CC
- Soporte de energía LED
- CC 12 V / CC 5 V
- Corriente de operación
- 12 V/2 A, 5 V/3 A
- Componentes incluidos:
- Interruptor de potencia x1
- Conector Grove I²C x1
- Botón de usuario (D3) x1
- LED de encendido x1
- Encabezado de PIN de usuario
- SPI x1
- UART x1
- Digital x2

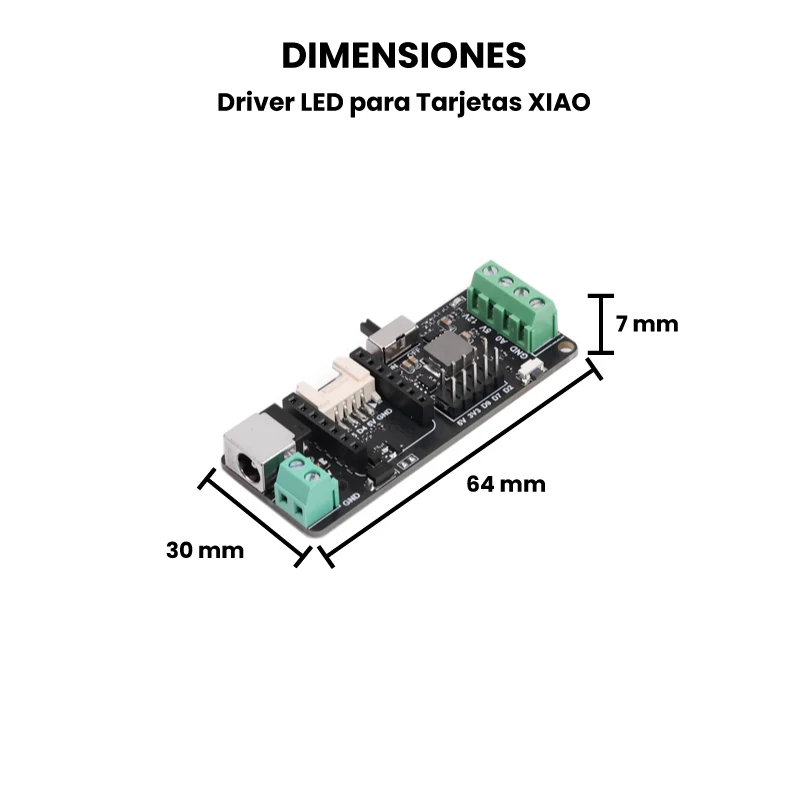

- Dimensiones: 63 mm x 30 mm x 14.4 mm (con un Seeed Studio XIAO)
- Peso: 13.65 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL

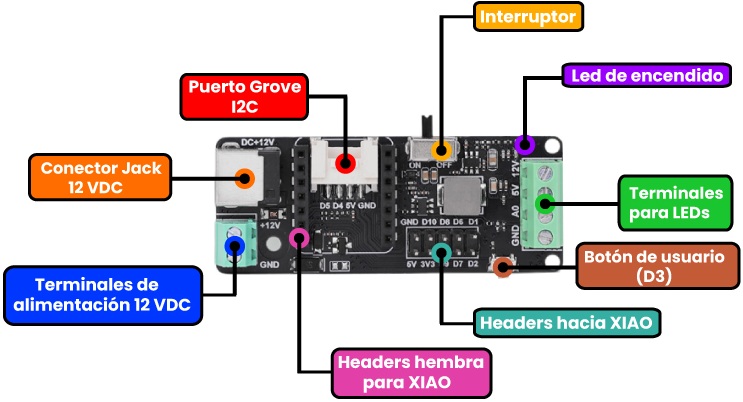

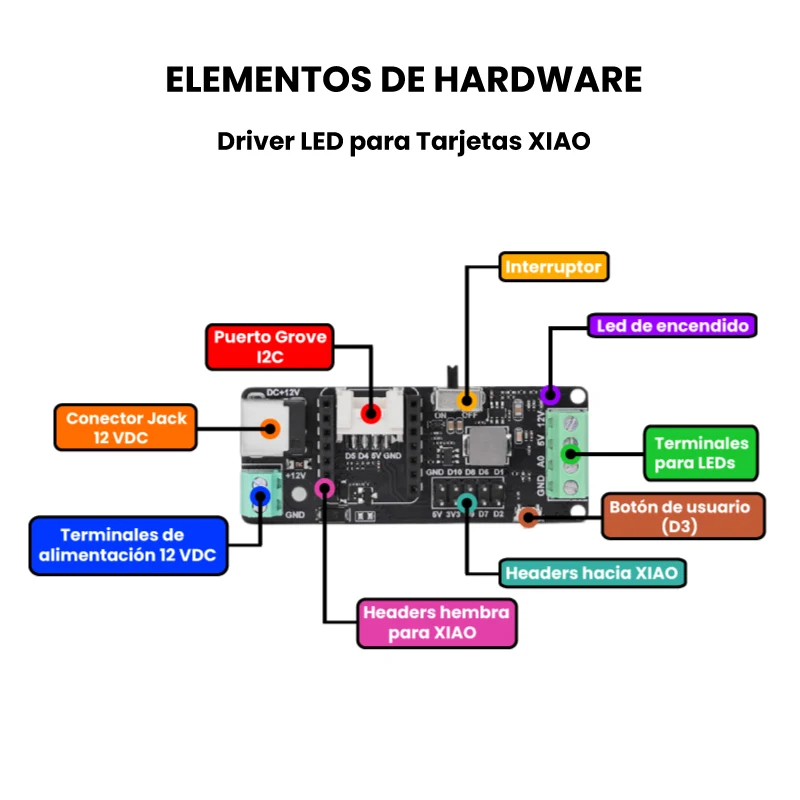

- Partes del Driver LED para Tarjetas XIAO

- Amplia compatibilidad con LED
Controlador versátil compatible con tiras LED de 5 V/3 A y 12 V/2 A con regulación de potencia integrada. Compatible con LED RGB monocromáticos y direccionables, como NeoPixel WS2811, WS2812(B), WS2813, WS2815, SK6812 y otros LED con protocolo 1-wire, lo que ofrece amplias opciones de iluminación.
- Compatibilidad con XIAO para control inteligente
Diseñado para todas las placas Seeed Studio XIAO . Al combinarlo con la serie XIAO ESP32 (ESP32-C3/S3/C6), desbloquea funciones inteligentes a través de…
1. Compatibilidad con la aplicación WLED : controla colores, efectos, brillo y crea animaciones personalizadas ( se recomienda XIAO ESP32C3 )
2. Integración de Home Assistant a través de ESPHome: permite el control remoto, la automatización y los escenarios de hogar inteligente.
- Compatibilidad del ecosistema Grove
La interfaz Grove plug-and-play incorporada es compatible con más de 400 módulos Seeed Studio, incluidos sensores infrarrojos, sensores de temperatura, acelerómetros y más, lo que le permite mejorar fácilmente la interactividad de la iluminación con el entorno y el movimiento para obtener efectos más inteligentes y personalizados.
- Entrada de energía flexible
Admite alimentación de 12 V/2 A mediante un adaptador de CC estándar (enchufes UE/EE. UU.) o cableado directo de CC, con un conector jack de CC universal de 5,5 mm x 2,1 mm. Apto para instalaciones temporales y permanentes.
Aplicaciones
- Iluminación y decoración del hogar : tiras de luces RGB, apliques de pared, decoraciones festivas
- Experimentos educativos y científicos : Educación en codificación y microcontroladores, diseño de iluminación LED, visualización de datos físicos
- Instalaciones interactivas y de juegos: Iluminación de carcasas de PC, pantallas redondas LED, suelo o pared LED interactivos.
- Proyectos de bricolaje y usos divertidos : tableros de nombres LED, relojes LED, luces de discoteca para DJ, iluminación ambiental RGB
