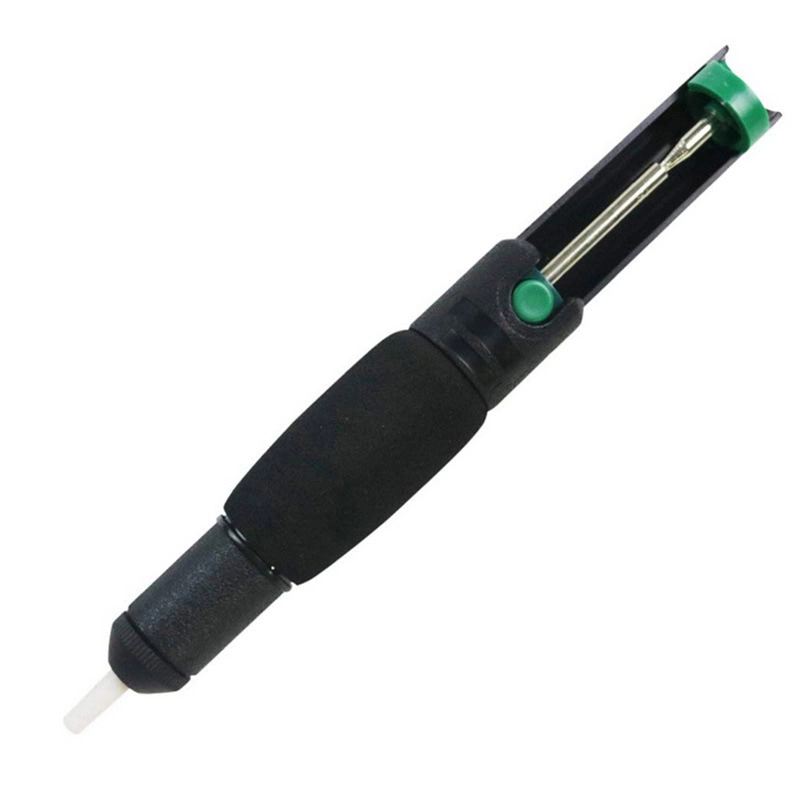

DP-366D Desoldador de Succión

INFORMACIÓN

El Desoldador de Succión DP-366D es una herramienta manual diseñada para retirar estaño fundido de tarjetas electrónicas y puntos de soldadura de forma rápida y limpia. Funciona mediante un sistema de vacío con resorte de alta potencia, que al presionar el botón genera una succión para absorber la soldadura derretida sin dañar las pistas ni los componentes. Su punta resistente al calor y su cuerpo ergonómico permiten trabajar con comodidad y exactitud en tareas de reparación o ensamblaje electrónico.

Es ideal para retrabajos, mantenimiento de PCBs, reemplazo de componentes y corrección de errores de soldadura, ya que facilita liberar terminales en segundos. Su diseño compacto, mecanismo de disparo suave y fácil limpieza interna lo convierten en una herramienta indispensable en laboratorios, talleres de electrónica, servicio técnico y proyectos maker.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Desoldador de succión
• Modelo: DP-366D
• Material:
  • Carcasa: Plástico ABS
  • Pistón: Acero de carbono
  • Boquilla: Nylon
• Color: Negro
• Operación: Manual (no requiere alimentación eléctrica)
• Fuerza de succión: 32cm-Hg
• Boquilla:
  • Punta reemplazable resistente al calor
  • Boquilla compatible: 5DP-366-T
• Sistema de accionamiento: Émbolo con resorte de alta potencia
• Mecanismo de disparo: Botón lateral de liberación rápida
• Empuñadura: Diseño ergonómico y antideslizante
• Método de limpieza: Desmontable para mantenimiento interno

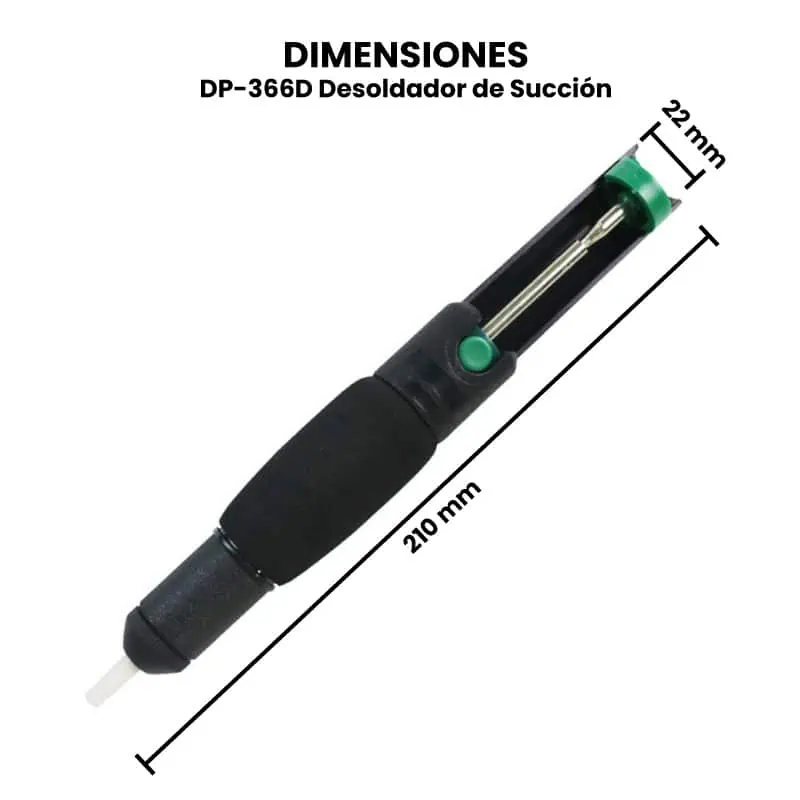

• Dimensiones:
  • Largo: 210mm
  • Diámetro: 22mm
• Peso: 79g

DOCUMENTACIÓN Y RECURSOS

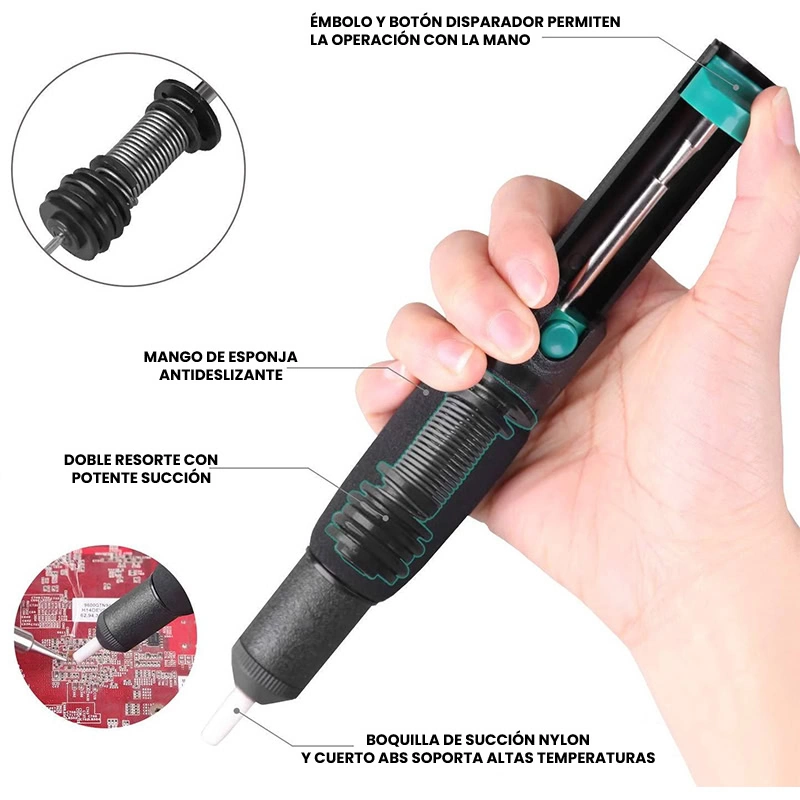

• Elementos
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo utilizar el desoldador de succión?

Utilizar el desoldador de succión es muy fácil, sigue estos pasos:

Aplicaciones

• Retiro de estaño fundido en tarjetas electrónicas (PCB).
• Desoldado de componentes THT como resistencias, capacitores, diodos, transistores y conectores.
• Reemplazo de componentes dañados durante trabajos de mantenimiento o reparación electrónica.
• Corrección de errores de soldadura en prototipos y ensamblajes.
• Limpieza de orificios metalizados para volver a insertar componentes.
• Retrabajo en módulos electrónicos de consumo, industriales o automotrices.
• Soporte en procesos de ensamblaje y desensamblaje en laboratorio o producción.
• Mantenimiento de equipos de cómputo y telecomunicaciones.
• Proyectos maker, educativos y de robótica donde se requiera ajustar circuitos.
• Servicio técnico de tarjetas electrónicas en general.

Recomendaciones de uso

• Fundir completamente la soldadura antes de accionar el desoldador, utilizando un cautín a la temperatura adecuada para lograr una succión efectiva.
• Presionar el botón de disparo solo cuando la punta esté sobre la soldadura líquida, así se obtiene una limpieza más precisa del punto.
• Limpiar periódicamente el cilindro interno y la boquilla para mantener una succión potente y evitar obstrucciones.
• Revisar el estado de la punta de teflón y reemplazarla si presenta desgaste o deformación por temperatura.
• No aplicar fuerza excesiva sobre la PCB, apoyar suavemente para evitar levantar pistas o dañar componentes.
• Utilizarlo en conjunto con malla desoldadora cuando se requiera una limpieza más fina del pad.
• Accionar el émbolo completamente antes de cada uso para garantizar el máximo vacío.
• Trabajar en un área ventilada y con protección básica (gafas de seguridad) durante el proceso de desoldado.
• Guardar la herramienta limpia y descargada para prolongar la vida útil del resorte interno.
• Evitar el contacto prolongado de la punta con el cautín para prevenir deformaciones por calor.
