Display LCD 128×64 12864

INFORMACIÓN

Display LCD 128×64 te ayudarán a desarrollar proyectos de electrónica para mostrar y desplegar información ya sea texto, números y símbolos, estos displays se utilizan en impresoras 3D, máquinas CNC, equipos de control y automatización. Es compatible con diversas tarjetas de desarrollo o MCU como Arduino, PIC´s, STM, AVR, NodeMCU, ESP32, Raspberry Pi y más. Ideal para crear una interfaz hombre-máquina (HMI) para tener control o visualización de información. Estos displays están disponible con fondo:

• Azul
• Amarillo

En UNIT Electronics contamos con más Displays LCD que podrás incluir en tus proyectos, consulta Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Display LCD 128×64
• Color (Backlight) disponible:
  • Fondo azul y texto blanco
  • Fondo amarillo y texto negro
• Modelo:
  • Amarillo: 12864B V2.2
  • Azul: 12864B V2.3
• Resolución: 128*64 pixeles
• Tamaño de pixel: 0.48*0.48 mm
• Filas: 64
• Columnas: 128
• Número de pines: 20
• Voltaje de alimentación: 5V DC
• Consumo corriente Backlight: 360 mA
• Soporta interfaz: Paralelo (4 u 8 bits) y Serial SPI
• Área visual: 72x40mm
• Área activa: 66.52×33.24mm
• Dimensiones ext.: 93x70x13.5mm
• Peso: 46g

DOCUMENTACIÓN Y RECURSOS

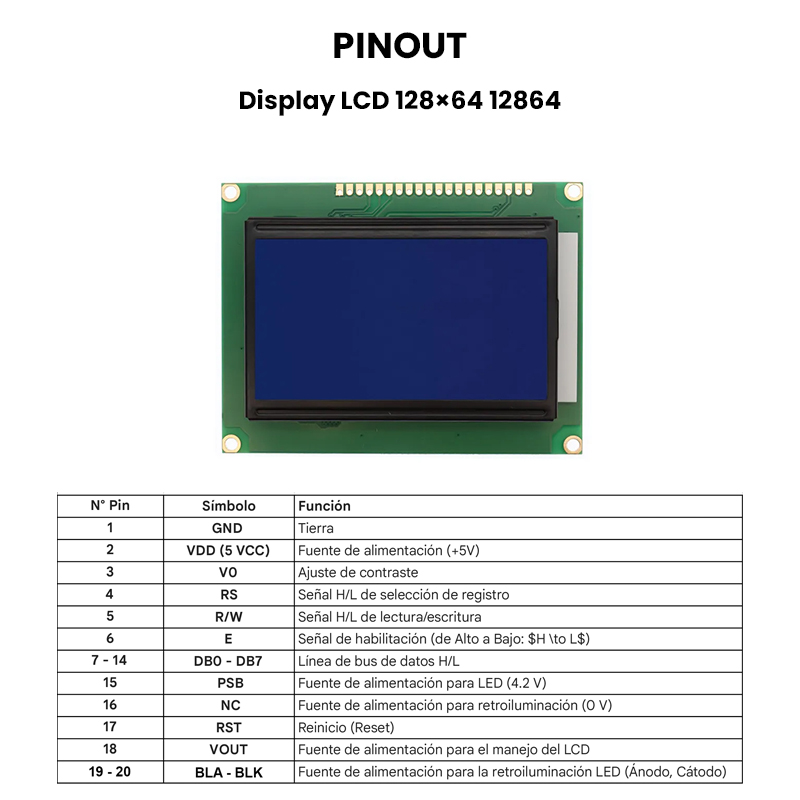

• Pinout
• Dimensiones
• Datasheet

INFORMACIÓN ADICIONAL

Aplicaciones del Display LCD 128×64 (12864):

El Display LCD 128×64 (12864) es una opción popular en la electrónica, robótica, mecatrónica y proyectos DIY, incluyendo CNC e impresoras 3D, debido a su capacidad para proporcionar una interfaz de usuario visual clara y útil.  Aquí tienes algunas aplicaciones específicas para este tipo de proyectos:

1. Pantalla de estado: En un proyecto DIY CNC o una impresora 3D, el Display LCD 128×64 puede mostrar información importante sobre el estado del dispositivo, como la temperatura de la cama/calentador, la velocidad de movimiento, el progreso de la impresión/corte, errores o mensajes de advertencia.

2. Control de parámetros: Puede usarse para ajustar parámetros importantes del sistema, como la velocidad de impresión/corte, la temperatura de extrusión o la altura de la capa en una impresora 3D, o la velocidad de avance y la profundidad de corte en una máquina CNC.
3. Menús de navegación: Proporciona una interfaz intuitiva para que los usuarios naveguen a través de diferentes funciones y configuraciones del dispositivo, como seleccionar archivos para imprimir/cortar, ajustar la configuración de impresión/corte, calibrar el sistema, etc.
4. Diagnóstico de errores: Muestra mensajes de error o advertencia en caso de problemas durante la operación, como obstrucciones en el camino de la impresión/corte, fallos de temperatura, errores de conexión, etc.

5. Control de movimiento: En aplicaciones de robótica, el Display LCD 128×64 puede mostrar información sobre el estado del robot, como la posición actual, la velocidad de movimiento, los comandos recibidos, etc.

Tips para usar el LCD 128×64

1. Conecta el LCD a tu circuito. El LCD 128×64 generalmente tiene una serie de pines o clavijas que se conectan a tu circuito. Asegúrate de que los pines estén correctamente alineados y conectados de manera segura.
2. Es importante tener en cuenta que el LCD 128×64 necesita una fuente de alimentación y un controlador para funcionar adecuadamente. También es importante asegurarse de que no se excedan los límites de voltaje y corriente del LCD para evitar dañarlo.
3. Ajusta la retroiluminación y el contraste. El LCD 128×64 necesita una fuente de retroiluminación para poder verse en condiciones de baja luminosidad. Ajusta la retroiluminación según sea necesario para asegurarte de que la pantalla se vea bien. También puedes ajustar el contraste para mejorar la claridad de la pantalla.
