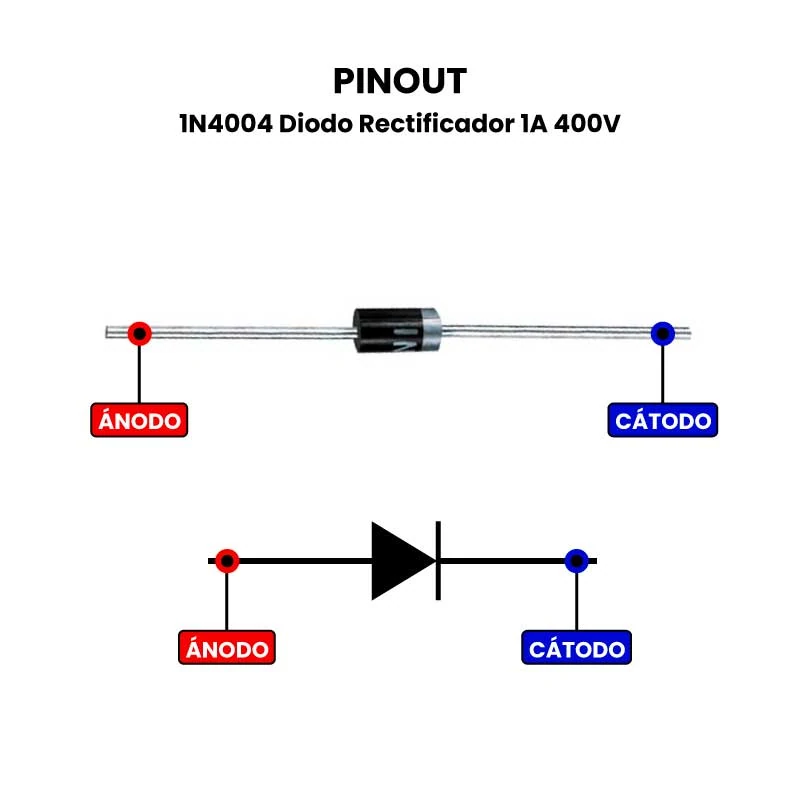

1N4004 Diodo Rectificador 1A 400V

El Diodo Rectificador 1N4004 es un componente electrónico semiconductor que permite el paso de la corriente eléctrica en una sola dirección y bloquea el flujo en la dirección opuesta. Y como permite que la corriente fluya en una sola dirección y puede soportar hasta 400 voltios y 1 amperio de corriente, es utilizado para convertir corriente alterna (CA) en corriente continua (CC) en fuentes de alimentación y para proteger circuitos de la inversión de polaridad o de picos de voltaje.

¿Cómo funciona el 1N4004 diodo rectificador?

Funciona como una “válvula” para la corriente eléctrica, permitiendo que fluya en un solo sentido y bloqueándola en el sentido opuesto. Su funcionamiento se basa en dos estados: polarización directa y polarización inversa.

• Polarización directa: Cuando se aplica un voltaje positivo al ánodo y un voltaje negativo al cátodo (y se supera un pequeño voltaje de umbral de alrededor de 0.7 V, el diodo se enciende y permite el paso de la corriente.
• Polarización inversa: Cuando se aplica un voltaje negativo al ánodo y uno positivo al cátodo, el diodo actúa como un interruptor abierto, bloqueando el paso de la corriente hasta que se alcanza una tensión de ruptura inversa.
• Función de rectificación: Su principal aplicación es en la rectificación, convirtiendo la corriente alterna de la red eléctrica (que cambia de sentido constantemente) en corriente continua (que fluye en un solo sentido).

Aplicaciones principales

• Conversión de CA a CC: Es su uso más común, ya que permite que la corriente fluya en una sola dirección, lo que es fundamental en fuentes de alimentación para dispositivos electrónicos.
• Protección: Se usa para proteger componentes de la polaridad inversa, bloqueando el flujo de corriente en la dirección incorrecta. También actúa como supresor de picos de voltaje, protegiendo los componentes sensibles de fluctuaciones y transitorios.
• Diodo de rueda libre: En circuitos con cargas inductivas como motores o relés, proporciona una vía para que la corriente continúe fluyendo después de que la carga se apaga, evitando picos de voltaje dañinos.
• Limitación de voltaje: Puede usarse en circuitos para recortar o limitar la tensión a un valor específico, desviando el exceso de voltaje.
• Rectificación de señales: Puede usarse en circuitos para rectificar señales de CA, aunque no es su uso más optimizado debido a su velocidad de conmutación
• Automatización: Se emplea en sistemas de automatización para garantizar una fuente de energía constante y segura.
• Multiplicadores de tensión: Se utiliza en circuitos que multiplican el voltaje de entrada.
