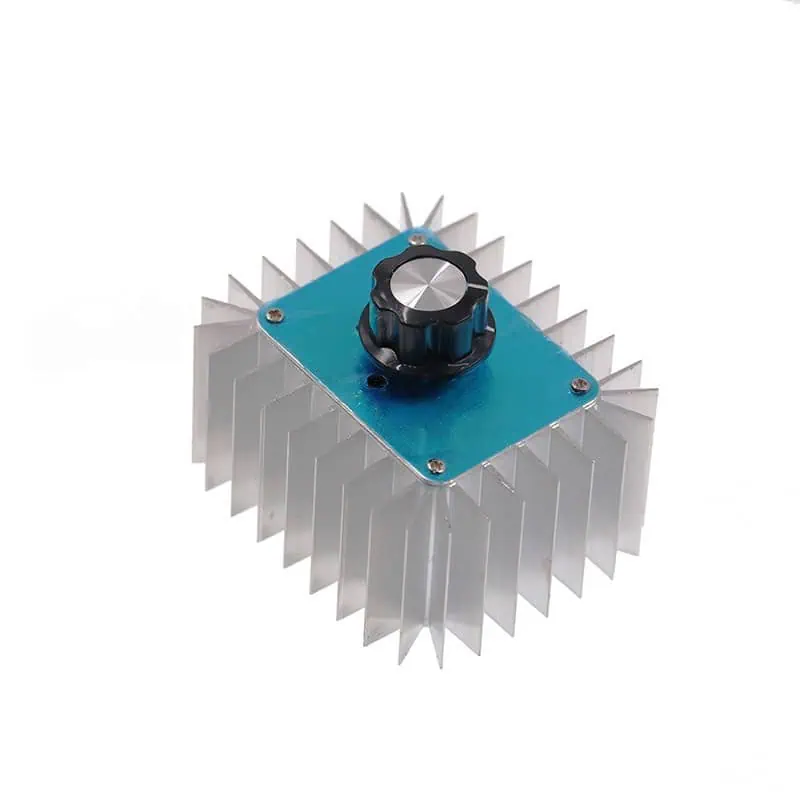

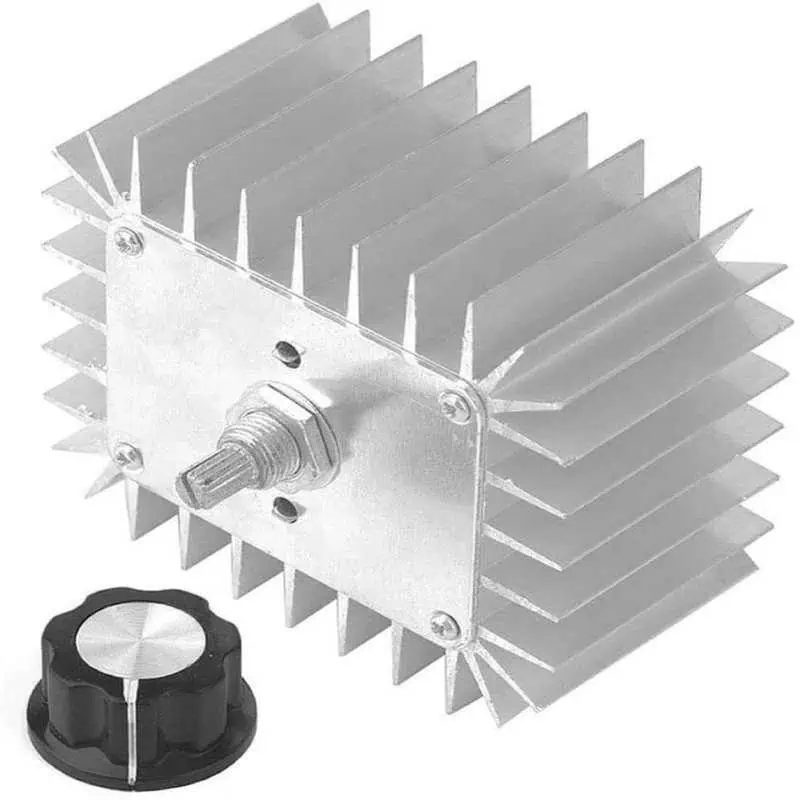

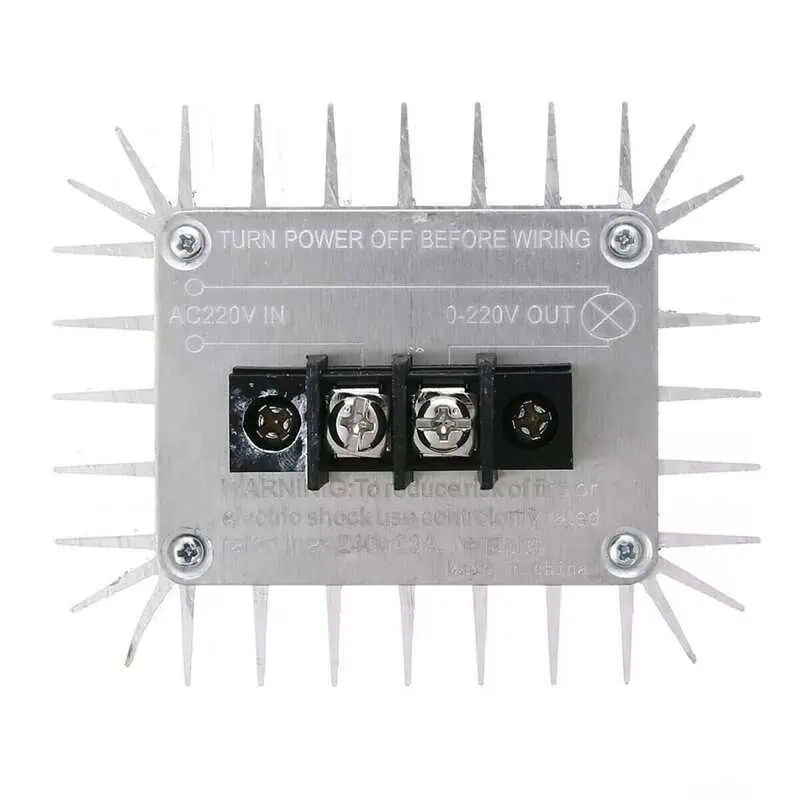

Dimmer 5000W SCR 0V a 220V

INFORMACIÓN

El Dimmer 5000W SCR 0V a 220V es un regulador de voltaje de corriente alterna (CA) que permite controlar la potencia entregada a una carga, como lámparas, motores o resistencias eléctricas, variando el nivel de brillo, velocidad o temperatura según sea necesario. Su funcionamiento se basa en el uso de un dispositivo semiconductor tipo SCR (Silicon Controlled Rectifier), el cual ajusta el punto del ciclo de corriente en el que comienza la conducción eléctrica. Al modificar este punto de disparo, el dimmer controla la cantidad de energía que pasa a la carga, permitiendo regular la tensión de salida entre 0 V y 220 V de manera eficiente y precisa.

El Dimmer 5000W SCR 0V a 220V tiene una amplia variedad de usos y aplicaciones en proyectos eléctricos e industriales donde se requiere controlar la potencia de salida. Se utiliza comúnmente para regular la intensidad luminosa en lámparas incandescentes o halógenas, ajustar la velocidad de motores de CA, controlar la temperatura en resistencias calefactoras, estufas o soldadores, y reducir el consumo energético en dispositivos de alta potencia. También es muy empleado en laboratorios, talleres y sistemas de automatización, donde se necesita un control preciso de la tensión y la potencia aplicada a diferentes cargas eléctricas.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Potencia Máxima: 5,000 W (Potencia Límite de Carga Resistiva)
•  Voltajes:
  • De Funcionamiento: 110 – 220 VCA (Voltaje de Línea).
  • Ajustable: 0 – 220 VCA (Voltaje de Línea).
• Corriente Máxima: Hasta 23 A.
• Frecuencia de operación: 50/60 Hz.
• Dispositivo de control: SCR (Silicon Controlled Rectifier) de alta potencia.
• Tipo de control: Ajuste manual mediante perilla (potenciómetro).
• Eficacia: +90%.
• Temperatura de Funcionamiento: -20 °C a 50 °C.
• Tipo de carga compatible: Resistiva e inductiva (luces incandescentes, motores universales, resistencias calefactoras).
• Carcasa: Metálica (aluminio).

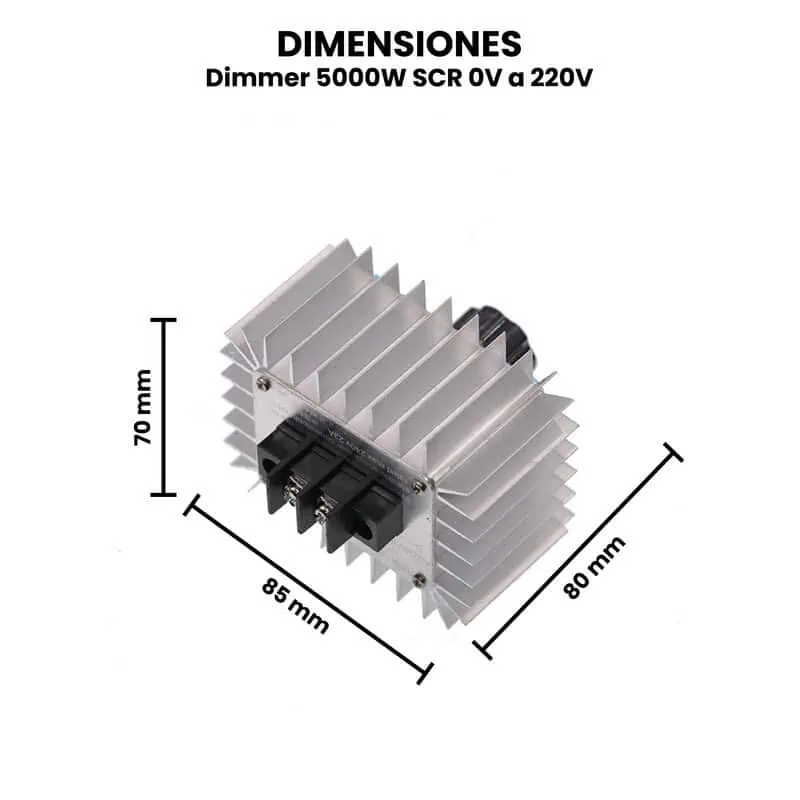

• Dimensiones: 85 mm x 70 mm x 80 mm.
• Peso: 147 g.

Nota: La potencia debe reducirse durante periodos prolongados,

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet

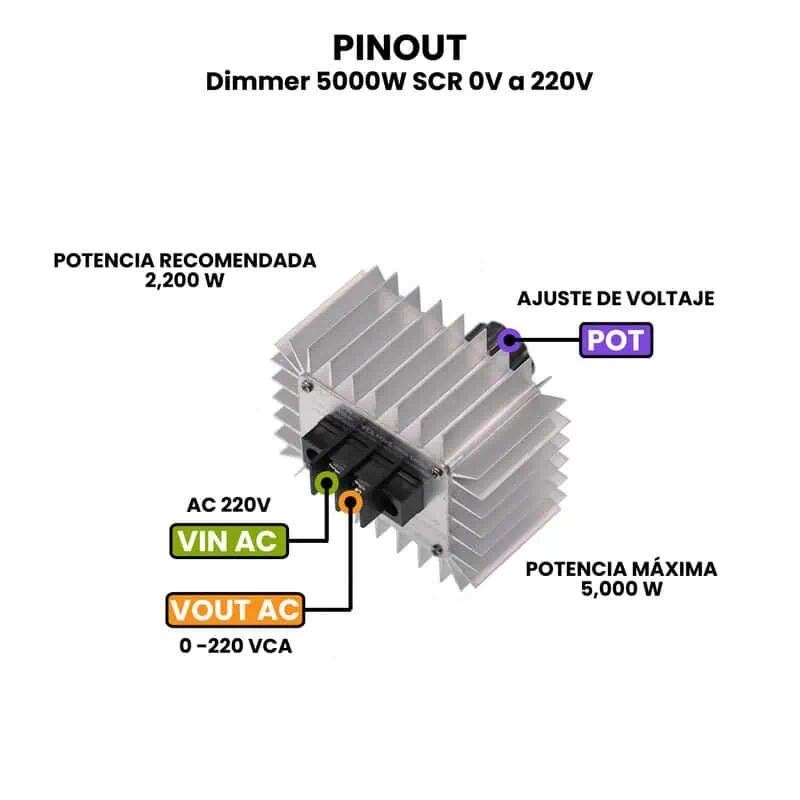

• Pinout
• Dimensiones
• Diagrama

---

INFORMACIÓN ADICIONAL

¿Cómo se puede probar el Dimmer 5000W SCR 0V a 220V?

Antes de empezar: esto implica trabajar con red eléctrica — puede ser peligroso. Si no te sientes cómodo o no tienes experiencia con AC de red, pide a un técnico. Yo incluyo medidas para reducir riesgo, pero la responsabilidad final es tuya.

Precaución antes de comenzar:

• Desconecta la unidad de la red mientras haces inspección física y pruebas de baja tensión.
• Evita tocar componentes con la unidad conectada.
• Trabaja con una sola mano cuando hagas pruebas en vivo (regla de seguridad eléctrica).

Materiales Necesarios:

• Dimmer 5000W SCR 0V a 220V.
• Destornilladores aislados.
• Pinzas / porta-bombillas y cableado en buen estado.
• Multímetro (capaz de medir AC RMS y continuidad).
• Carga de prueba resistiva: bombilla incandescente de potencia conocida (ej. 60–200 W) o una resistencia calefactora / lámpara halógena. No uses cargas inductivas (motores) para las primeras pruebas.

1. Inspección Visual y Seguridad.

1.1. Desconecta y coloca la unidad sobre superficie aislante.
1.2. Comprueba que la perilla del potenciómetro/giro se mueve libremente.
1.4. Mide continuidad entre disipador y terminales: con multímetro en continuidad, verifica si el disipador está a masa o a algún terminal (si hay continuidad a un terminal significa que el disipador puede estar al vivo — anota esto).

Resultado esperado: sin daños visibles. Si hay olor a quemado o componentes visiblemente dañados, no pruebes en red hasta reparar.

2. Medir Potenciómetro.

2.1. Localiza los tres terminales del potenciómetro.
2.2. Con el multímetro en ohmios, mide resistencia entre extremos.
2.3. Mide entre cada extremo y la pata central mientras giras la perilla: la resistencia debe variar suavemente y sin saltos.

Resultado esperado: variación suave; si hay saltos o circuito abierto, el potenciómetro está defectuoso.

3. Prueba Básica de Cortocircuitos.

3.1. Con el multímetro en continuidad, verifica si hay cortocircuito directo entre entrada y salida (a través del SCR) — normalmente no debe haber un cortocircuito perfecto (salvo que esté estropeado).

Resultado esperado: no continuidad directa entre línea y carga cuando está “apagado”.

4. Prueba Inicial con Carga Segura y Tensión Limitada.

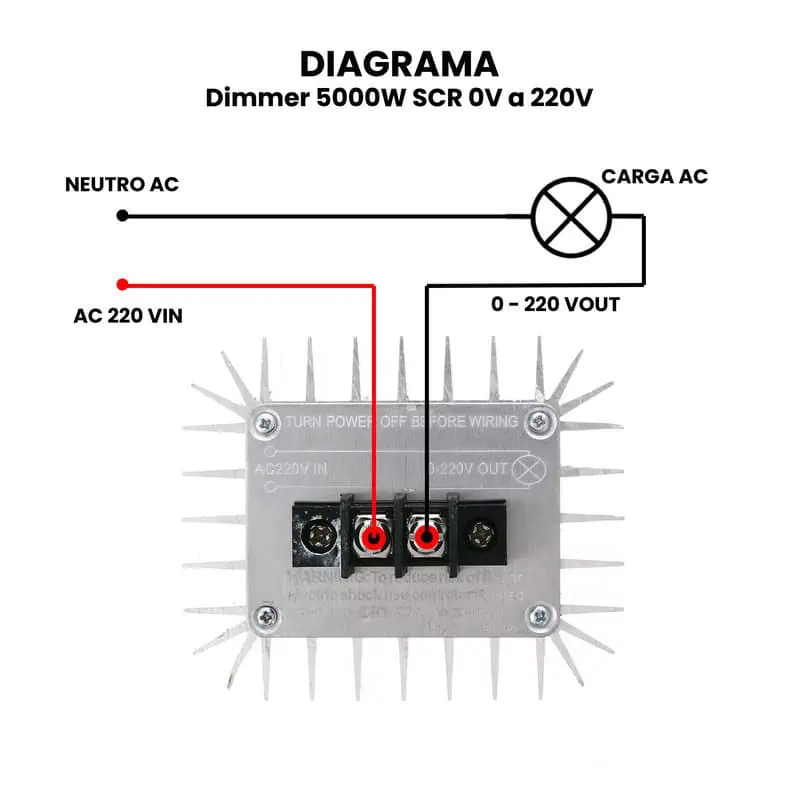

4.1. Conecta la salida del dimmer a la bombilla incandescente (tal como se muestra en el diagrama).
4.2. Ajusta la tensión a 0 V y enciende la fuente. Si usas la red, mantenla desconectada hasta finalizar conexiones.
4.3. Enciende la fuente y sube lentamente el voltaje mientras observas la bombilla. Gira la perilla desde mínimo a máximo y observa respuesta.

Resultado esperado: al variar el dimmer la bombilla debería atenuarse y aumentar brillo gradualmente. Si la bombilla no enciende nunca o está siempre máxima, hay falla.

5. Medición con Multímetro.

5.1. Mide tensión en la salida del dimmer con el multímetro en modo AC (RMS).
5.2. Con dimmer en posición mínima, la lectura debería estar cercana a 0–baja tensión; al girar a máximo debería aproximarse a la tensión de red (ej. ~220–230 V).

Resultado esperado: lectura variable, subiendo desde cerca de 0 hasta cercano a red.

6. Comprobación de Temperatura y Estabilidad.

6.1. Deja la unidad funcionando con la bombilla o carga durante 5–10 minutos en distintas posiciones del control.
6.2. Toca (con guantes o medición con termómetro) el disipador: debe calentarse, pero no excesivamente (si se calienta demasiado en poco tiempo puede haber problema).

Resultado esperado: calentamiento moderado, sin olor a quemado, sin disparos de fusible.

---
