DA803R-500-1P Bloque de Terminal 5mm

INFORMACIÓN

El DA803R-350-1P es un componente electrónico utilizado para conectar de forma segura cables de alimentación a una placa de circuito. Es un conector de tipo “palanca” o “prensa” (push-in/wrench-type) diseñado para un cableado rápido y sin esfuerzo, lo que ahorra mano de obra.Cuenta con un diseño de una sola posición (indicado por “1P”) y tiene pines de doble fila de baja altura para ahorrar espacio en la PCB.

El espaciado entre pines (paso) es de 3.5 mm, comúnmente fabricado con material PA66. Acepta calibres de cable desde 24 AWG hasta 16 AWG. Se utiliza ampliamente en sistemas de alimentación, control mecánico y equipos de automatización donde se requiere una conexión de alimentación estable.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Conector de conexión rápida
• Modelo: DA803R-500-1P

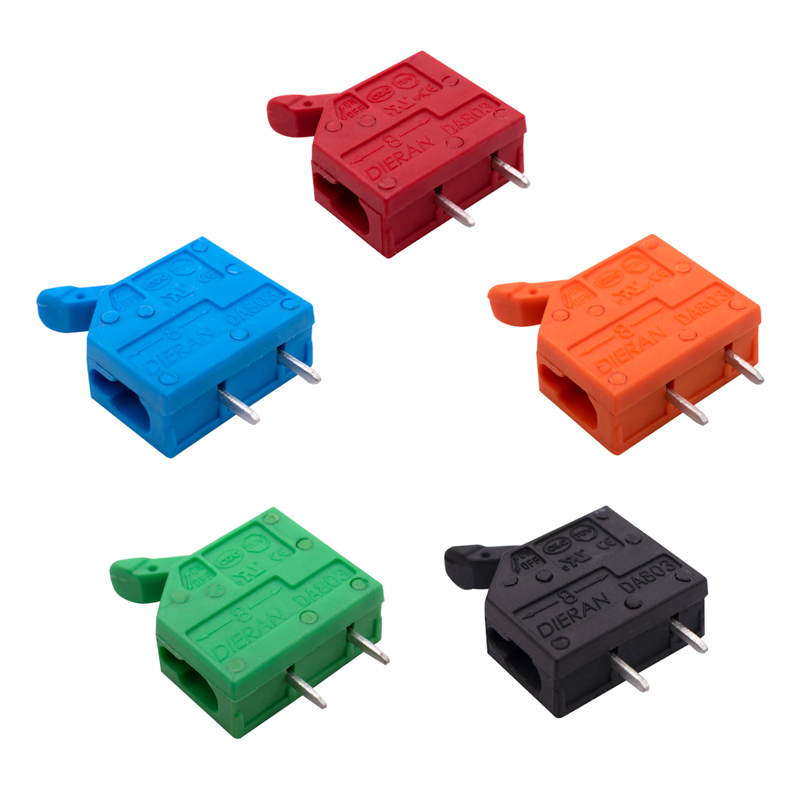

• Colores disponibles: Rojo, Naranja, Azul, Verde y Negro
• Material: PA66, UL94V-0
• Pitch: 5 mm
• Calibre soportado: 24-14 AWG
• Voltaje de suministro: 250 V – 4 KV
• Corriente de suministro: 15 A
• Temperatura de trabajo: -40 °C a 105 °C
• Dimensiones: 6.7 x 10.6 x 12.60 mm
• Peso: 0.89 g

DOCUMENTACIÓN Y RECURSOS

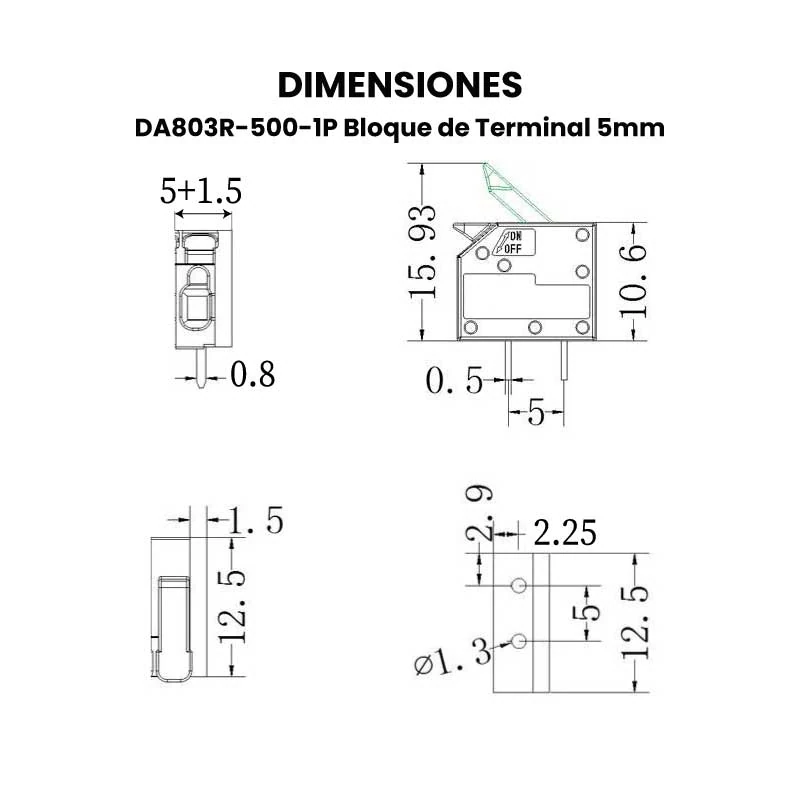

• Dimensiones
