AR0778 - Convertidor RS232 TTL DB9 MAX3232 PINOUT

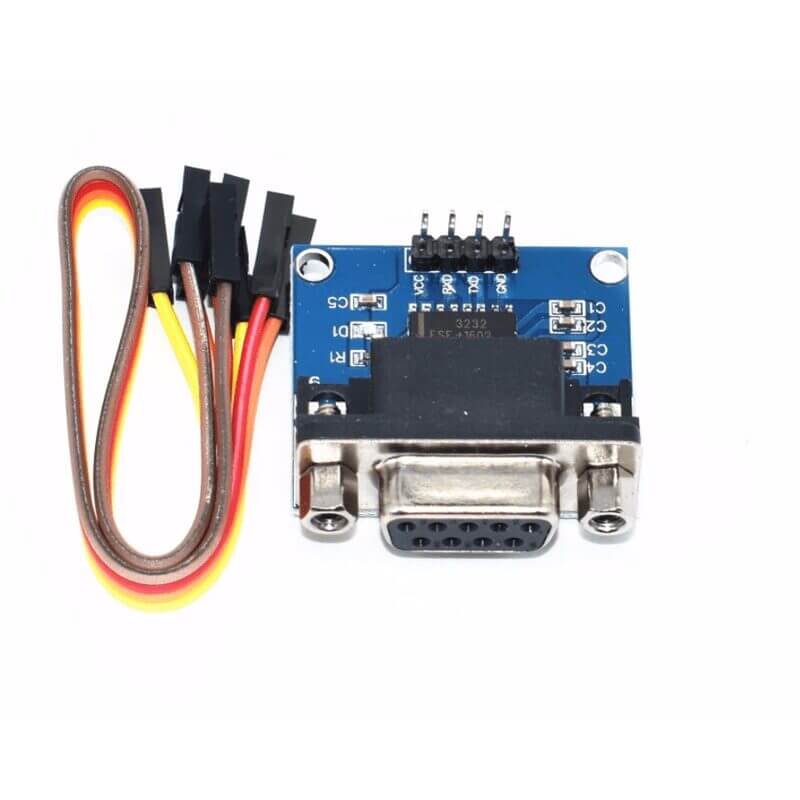

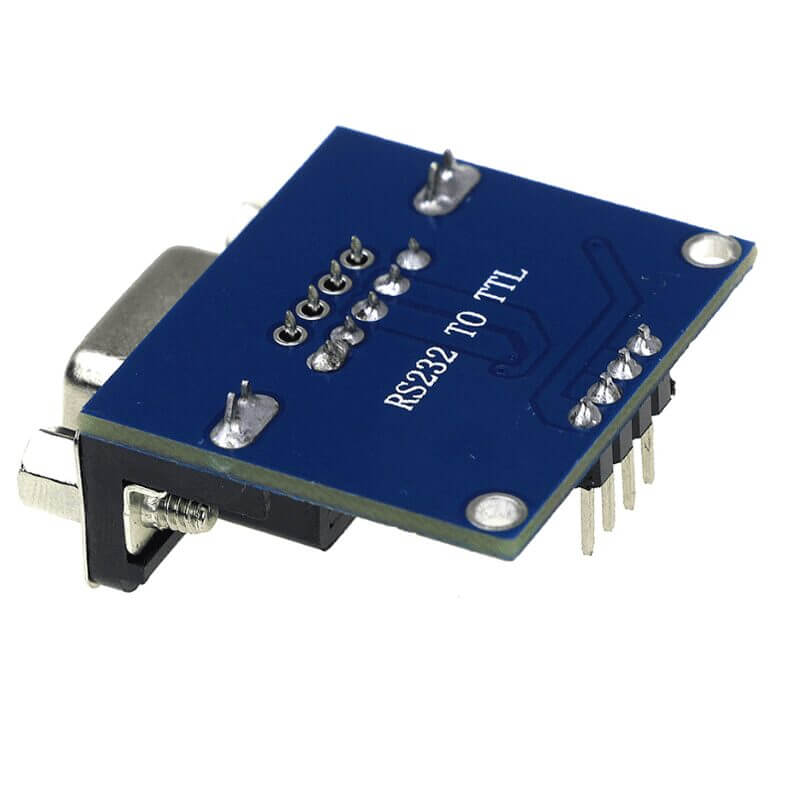

Convertidor RS232 TTL DB9 MAX3232

$ 25.00

710 disponibles

CANTIDAD	PRECIO
10 piezas	$ 20.95
25 piezas	$ 18.49
35 piezas	$ 16.55

SKU: AR0778 Categorías: INTERFACES & PROGRAMADORES, MÓDULOS Etiquetas: 120Kbps, Bidireccional, comunicacion, convertidor, db9, Debugging, full-duplex, interfaz, max3232, programador, programadores, rs232, RX, serial, ttl, TX

Comprados juntos frecuentemente

INFORMACIÓN

El Convertidor RS232 a TTL DB9 con chip MAX3232 es un módulo electrónico diseñado para permitir la comunicación entre dispositivos que utilizan el estándar RS232 (como computadoras antiguas, equipos industriales o instrumentos de medición) y circuitos lógicos que trabajan con niveles TTL (como microcontroladores y placas de desarrollo). Su funcionamiento se basa en el integrado MAX3232, que convierte las señales de voltaje de RS232 (±12 V típicos) a niveles seguros para TTL (0–5 V o 0–3.3 V, según el modelo) y viceversa, manteniendo la integridad de la comunicación serial. Este módulo utiliza un conector DB9 para el lado RS232 y pines o conectores para el lado TTL, facilitando la conexión física y garantizando compatibilidad eléctrica, permitiendo así que sistemas modernos se comuniquen con equipos que usan el protocolo serial clásico.

El Convertidor RS232 a TTL DB9 con chip MAX3232 se utiliza para establecer comunicación serial entre dispositivos que operan con el protocolo y niveles de voltaje RS232 y sistemas que trabajan con niveles TTL, siendo ideal para conectar microcontroladores a computadoras antiguas, PLCs, módems, impresoras fiscales, GPS industriales, balanzas electrónicas y otros equipos con interfaz serial tradicional. Sus aplicaciones abarcan la lectura y transmisión de datos, configuración de equipos industriales, depuración de hardware, control de maquinaria y recuperación de información desde dispositivos heredados. Es compatible con una amplia gama de tarjetas de desarrollo como Arduino (UNO, Mega, Nano), ESP32, ESP8266, Raspberry Pi, STM32, PIC y Teensy, facilitando la integración de hardware moderno con sistemas que aún dependen de la comunicación RS232.

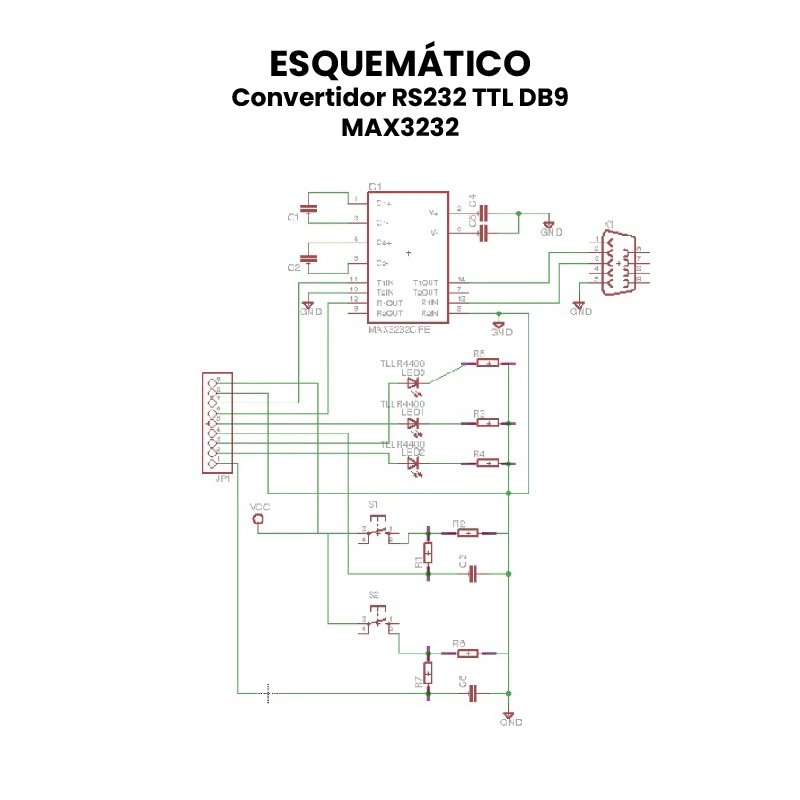

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip principal: MAX3232 (MAXIM Integrated o equivalente).
Función: Conversión bidireccional entre niveles de voltaje RS232 y TTL.
Voltaje de operación (lado TTL): 3.0 V a 5.5 V.
Rango de voltaje RS232: ±3 V a ±15 V (acepta niveles estándar de equipos RS232).
Interfaz RS232: Conector DB9 hembra o macho (según modelo).

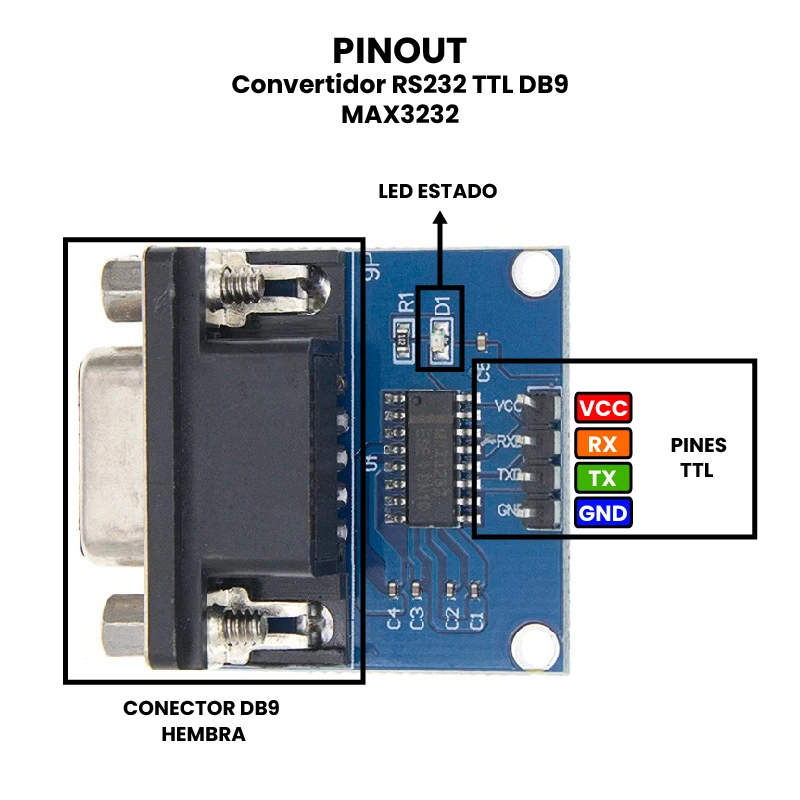

Interfaz TTL: Pines de conexión (TX, RX, VCC, GND).
Velocidad de transmisión: Hasta 250 kbps.
Consumo de corriente: Bajo (< 300 µA típico en operación).
Protección ESD: Hasta ±15 kV en las líneas RS232.
Temperatura de operación: –40 °C a +85 °C.

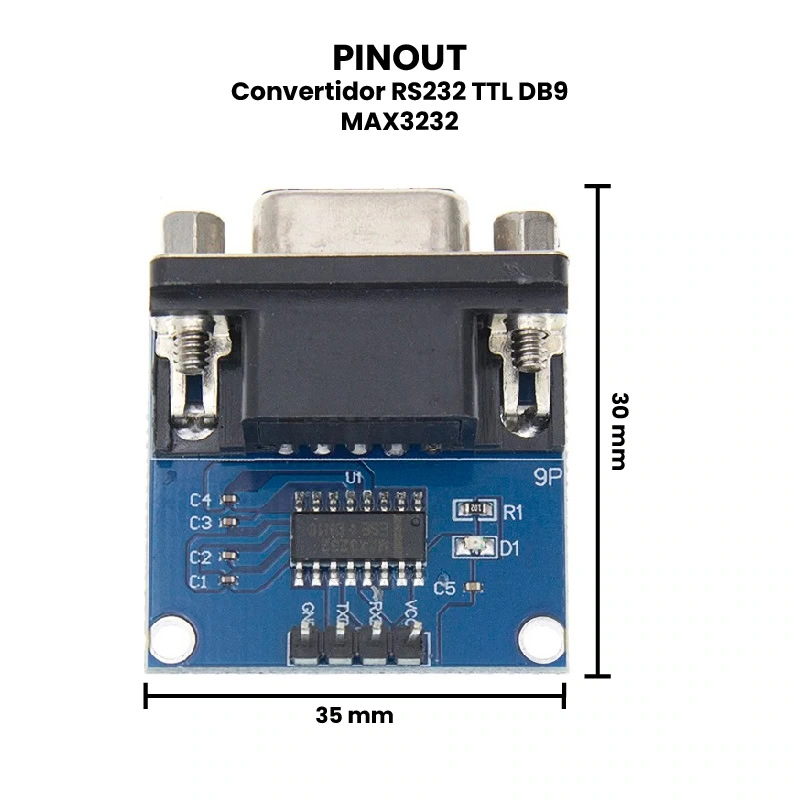

Dimensiones: 30 mm x 35 mm x 20 mm.
Peso: 14 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

Comprende las especificaciones del dispositivo: Antes de usar el convertidor, asegúrate de entender las especificaciones del dispositivo, como el voltaje de funcionamiento, los niveles lógicos TTL y RS232, y la velocidad de transmisión admitida.
Conexión correcta: Asegúrate de conectar correctamente los cables del convertidor RS232 a TTL a los puertos correspondientes en tu equipo. El cableado incorrecto puede dañar el convertidor o los dispositivos conectados.
Verifica la polaridad: Algunos convertidores RS232 a TTL pueden tener polaridades invertidas en los cables de conexión. Verifica esto antes de conectarlos para evitar dañar tus dispositivos.
Velocidad de transmisión: Asegúrate de configurar la velocidad de transmisión (baud rate) adecuada en el convertidor y en los dispositivos conectados para garantizar una comunicación sin errores.

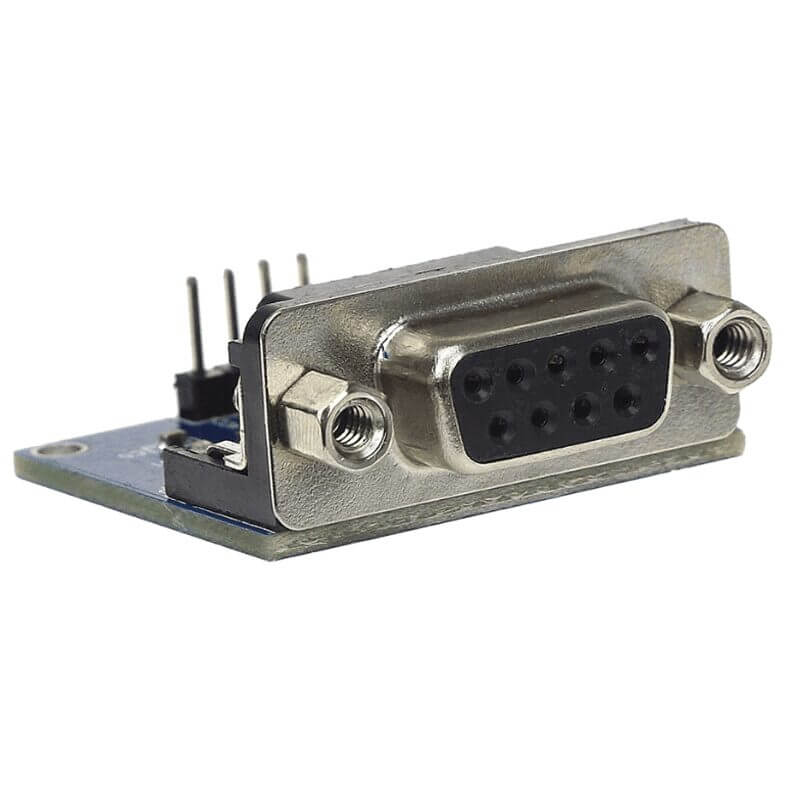

¿Qué es un conector DB9?

Un conector DB9 es un tipo de conector utilizado comúnmente en aplicaciones de comunicación serial. Este tipo de conector, también conocido como conector D-sub de 9 pines, tiene una forma rectangular con dos filas de pines, una fila de cinco pines y otra de cuatro, que forman una configuración en forma de D.

El término “DB” significa “D-Subminiature”, que se refiere al tipo de conector. El número “9” indica el número de pines en el conector. Estos conectores se utilizan para transmitir señales seriales, como RS232, RS422 y RS485, entre dispositivos como computadoras, módems, impresoras, PLCs (Controladores Lógicos Programables), entre otros.
