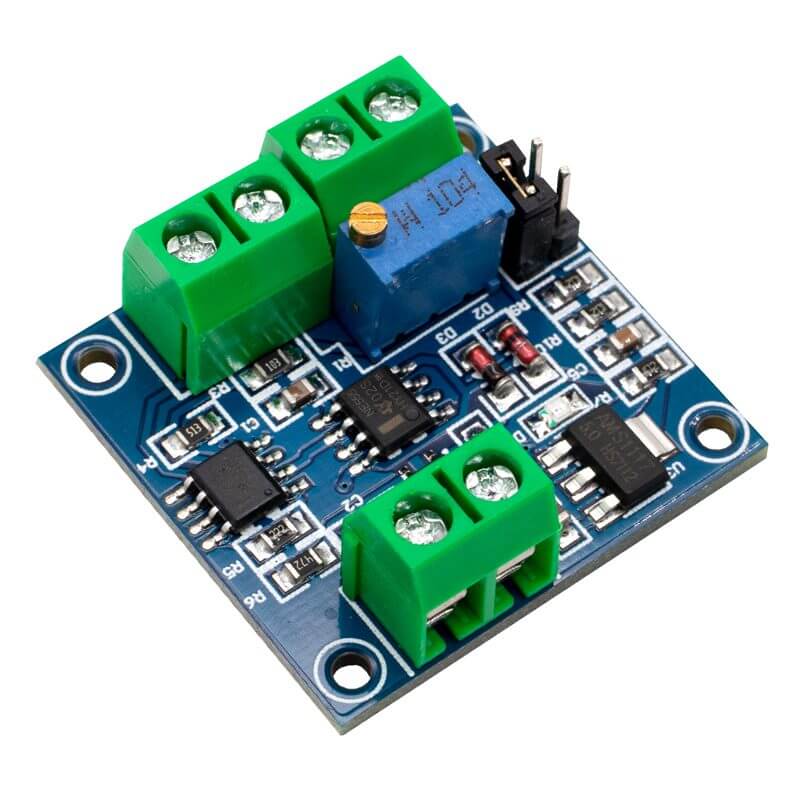

Convertidor de Voltaje a PWM 0-10V a 0%-100% V-PWM

 INFORMACIÓN

El Convertidor de Voltaje a PWM 0-10V a 0%-100% V-PWM es un dispositivo electrónico que transforma una señal analógica de control de 0 a 10 voltios en una señal PWM (modulación por ancho de pulso) proporcional, que varía entre 0% y 100% de ciclo de trabajo. Su función principal es permitir que sistemas o controladores que operan con señales analógicas puedan regular dispositivos que requieren señales PWM. El funcionamiento se basa en medir el voltaje de entrada y generar una señal digital pulsante cuya duración de encendido (duty cycle) es directamente proporcional a dicho voltaje: a 0 V corresponde 0% PWM (sin señal), y a 10 V corresponde 100% PWM (señal completamente activa). De esta forma, el convertidor actúa como un puente entre el control analógico y el control digital por pulsos, manteniendo una respuesta lineal y precisa.

El Convertidor de Voltaje a PWM 0-10V a 0%-100% V-PWM se utiliza ampliamente en aplicaciones de automatización industrial, control de iluminación, ventilación, bombas, y sistemas de climatización (HVAC), donde se requiere convertir una señal analógica estándar en una señal PWM para controlar la velocidad, intensidad o potencia de un dispositivo. También es muy útil en proyectos de electrónica y robótica, permitiendo que sensores o controladores con salida de 0-10 V regulen módulos o actuadores que funcionan mediante modulación por ancho de pulso. Es compatible con la mayoría de las tarjetas de desarrollo, como Arduino, Raspberry Pi, ESP32, STM32, y PLCs industriales, siempre que se respete el nivel lógico de salida PWM y la alimentación del módulo.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de conversión: Señal analógica (voltaje) a señal digital PWM.
• Rango de entrada de voltaje de control: 0 V ~ 10 VDC.
• Rango de salida PWM: 0 % ~ 100 % de ciclo de trabajo.
• Frecuencia de salida PWM: 50 KHz.
• Forma de onda de salida: Cuadrada.
• Nivel lógico de salida: 0 V (bajo) / 5 V ~ 10 V (alto)
• Voltaje de alimentación del módulo: 5 a 12 VDC.
• Corriente de consumo: ≤ 20 mA.
• Precisión de conversión: ± 2 % del ciclo de trabajo.
• Tolerancia de error: 1% a 3%
• Temperatura de trabajo: –20 °C ~ +60 °C.
• Fácil de utilizar, se puede ajustar con el potenciómetro que integra.
• Selecciona un rango de voltaje de entrada mediante el Switch de cortocircuito.

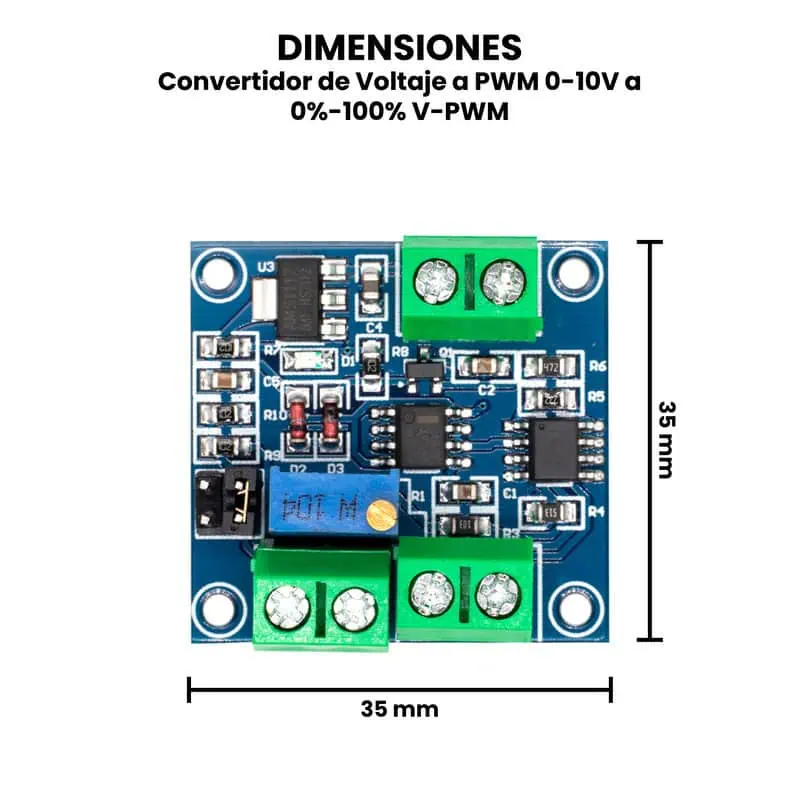

• Dimensiones: 35 mm x 35 mm x 20 mm.
• Peso: 10 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

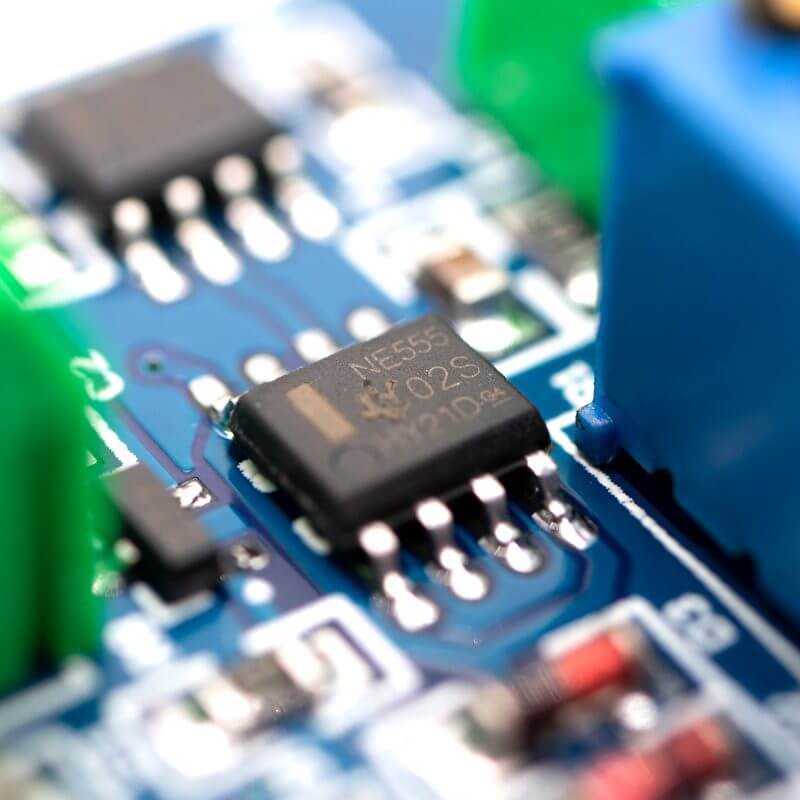

  • NE555D
  • LM393

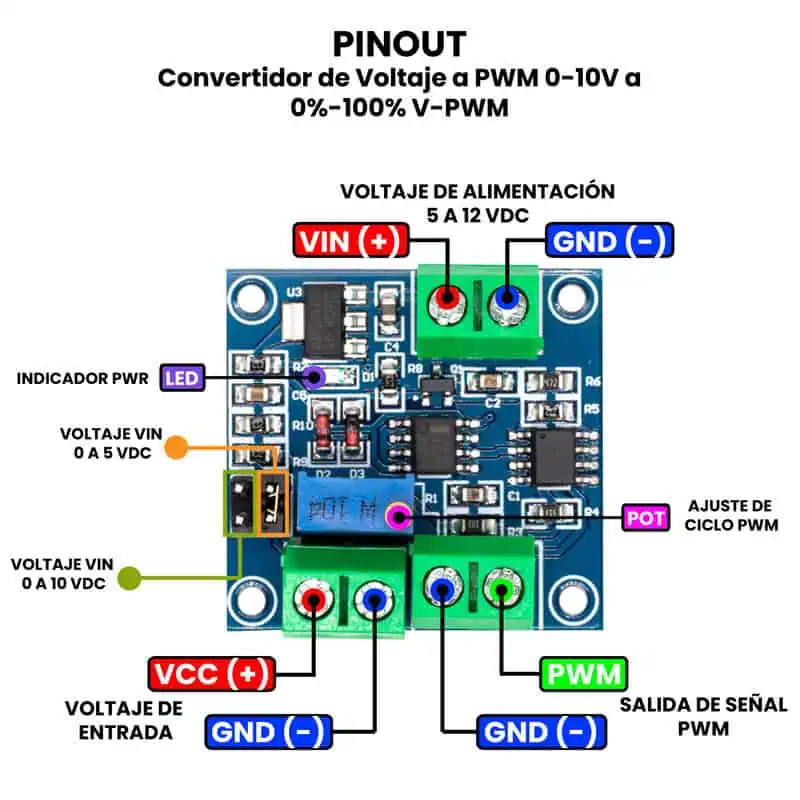

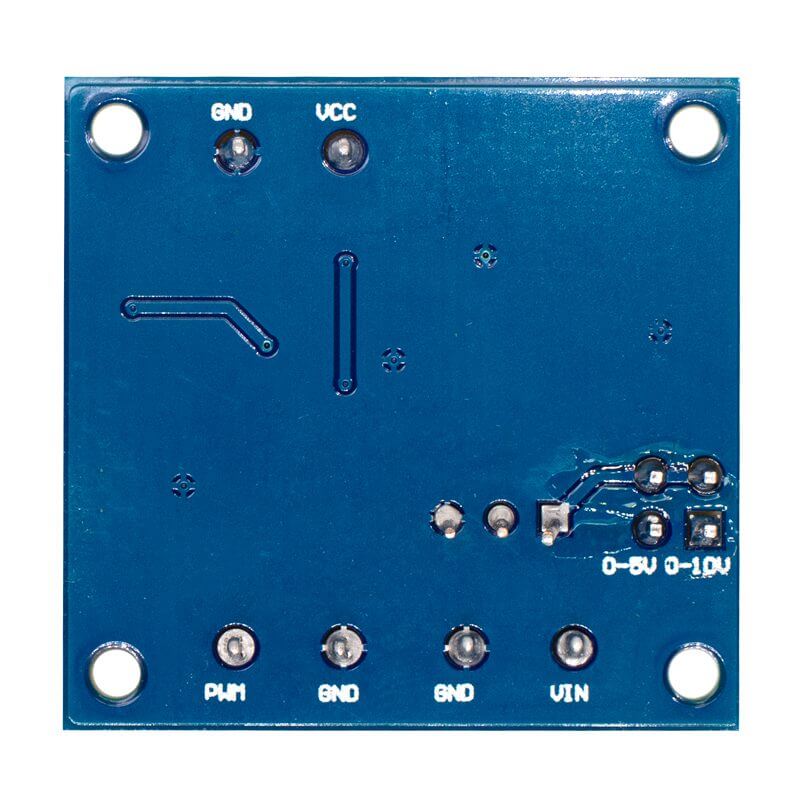

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones:

• Conecta el voltaje de alimentación a VCC y GND. No conectar al revés para evitar daños en la placa y los dispositivos que se conectan al módulo.
• Conecta un voltaje controlable en el terminal VIN. El rango de voltaje se divide en dos tipos: 0 – 5 V y 0 – 10 V, de acuerdo al voltaje VIN que quieras trabajar, cambia de posición Switch de cortocircuito al respectivo rango de voltaje a ingresar.
• La salida PWM puedes conectar un dispositivo PWM como un motor, la precisión se puede controlar ajustando el potenciómetro que incluye el módulo, también puedes conectar la salida de PWM a un Osciloscopio para visualizar e interpretar la señal PWM.
