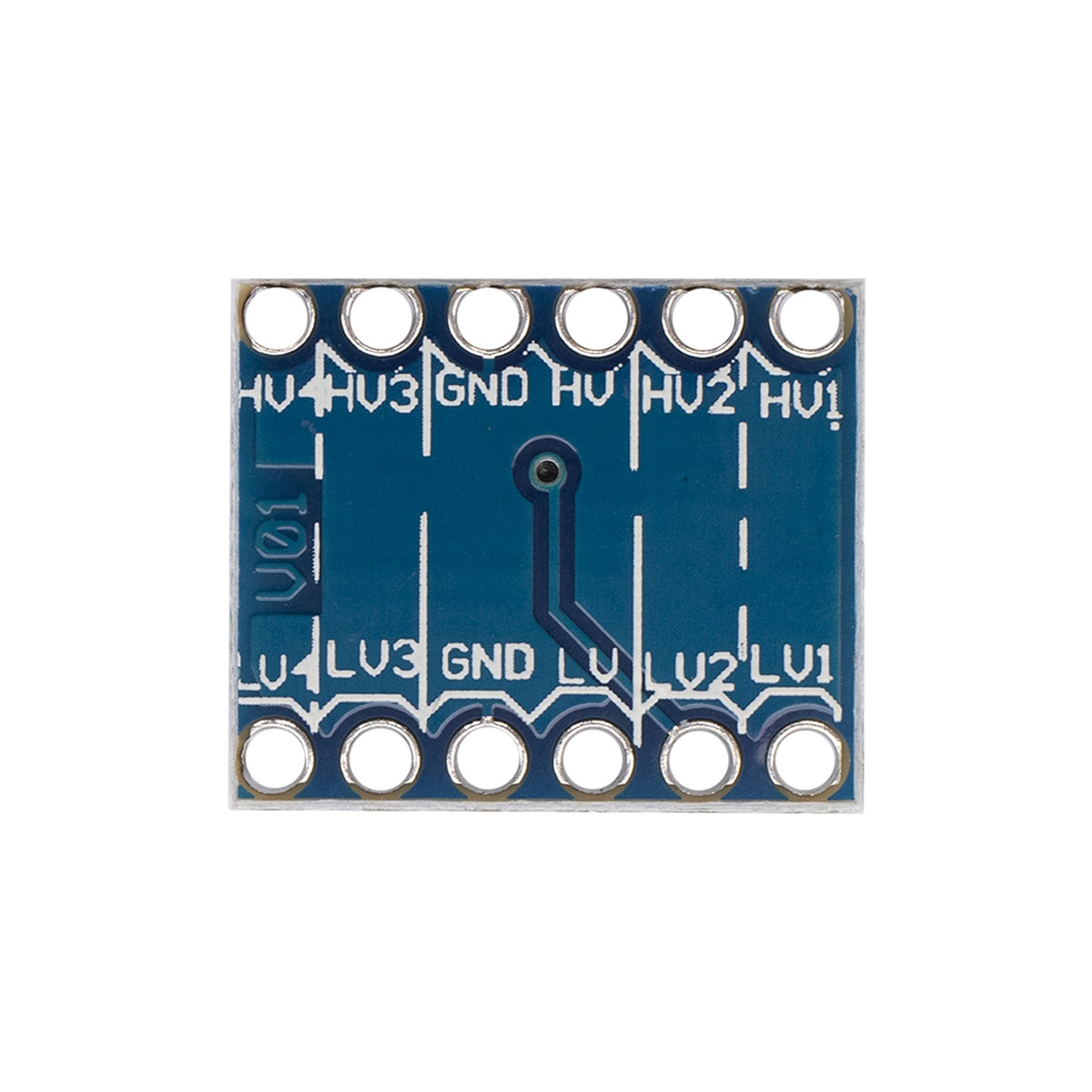

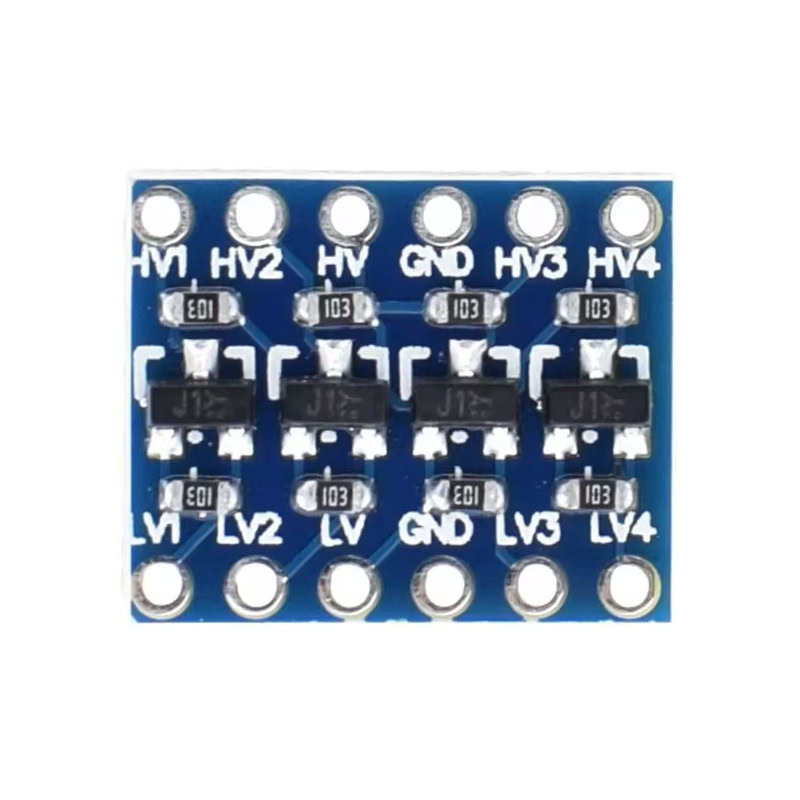

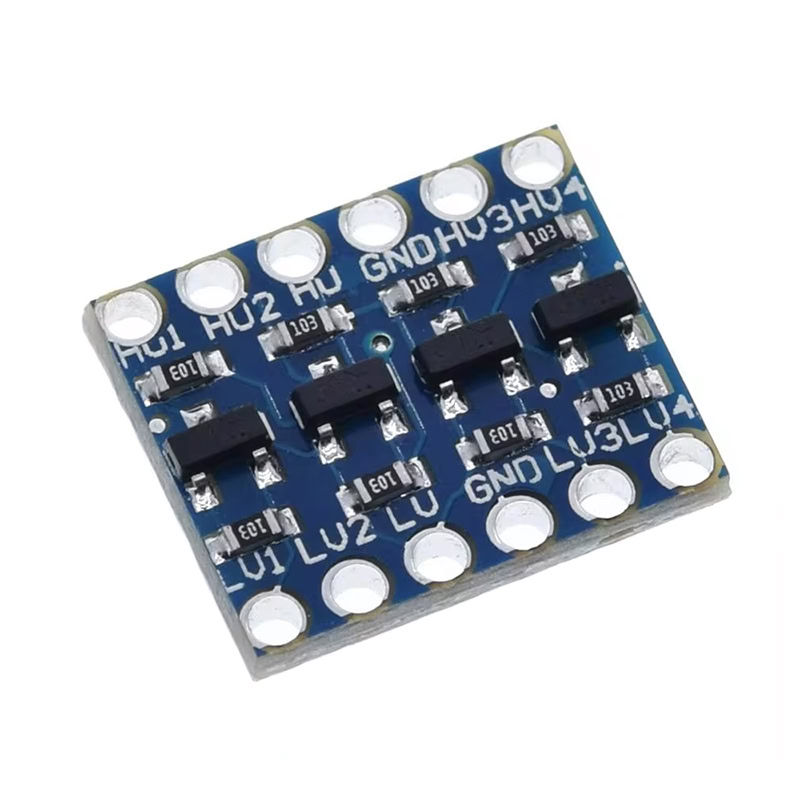

Convertidor de Nivel Logico 4 Canales Bidireccional 5V a 3.3V

INFORMACIÓN

El Convertidor de Nivel Lógico de 4 Canales Bidireccional 5V a 3.3V es un módulo electrónico diseñado para adaptar señales digitales entre dispositivos que trabajan con diferentes voltajes, permitiendo la comunicación segura entre sistemas de 5 V y 3.3 V. Cada uno de sus cuatro canales independientes puede convertir señales simultáneamente, reduciendo el voltaje cuando la señal va de 5 V a 3.3 V y elevándolo cuando viaja en sentido contrario.

El Convertidor de Nivel Lógico de 4 Canales Bidireccional 5V a 3.3V se utiliza principalmente para interconectar dispositivos electrónicos que operan con diferentes niveles de voltaje, evitando daños en los componentes y garantizando una comunicación correcta. Sus aplicaciones incluyen proyectos de electrónica, robótica, domótica e Internet de las Cosas (IoT), especialmente al conectar sensores, pantallas, módulos SD, memorias EEPROM, convertidores ADC/DAC y módulos de comunicación como I2C, SPI y UART. Es compatible con diversas tarjetas de desarrollo, entre ellas Arduino Uno, Arduino Mega, Arduino Nano (5 V), así como placas de 3.3 V como ESP8266, ESP32, Raspberry Pi, STM32 y Teensy.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Conversión bidireccional automática (no requiere control de dirección).
• 4 canales independientes para conversión simultánea de señales.
• Conversión:
  • Voltaje lado bajo (LV): 1.8 V a 3.3 V.
  • Voltaje lado alto (HV): 3.3 V a 5 V.
• Compatible con señales digitales I2C, SPI, UART, OneWire y GPIO.
• Basado en MOSFETs de conmutación rápida para detección automática de nivel.
• Protege dispositivos de 3.3 V contra sobrevoltaje de 5 V.
• Frecuencia de operación típica: hasta 400 kHz (ideal para I2C estándar y rápido).
• Alimentación dual independiente (requiere referencia de GND común).
• Pines: 12.
• Dimensiones: 15 mm x 13 mm x 4 mm.
• Peso: 2 g.

Nota: No funciona con señales analógicas o como regulador de voltaje, para eso te recomendamos módulos reguladores de voltaje.

DOCUMENTACIÓN Y RECURSOS

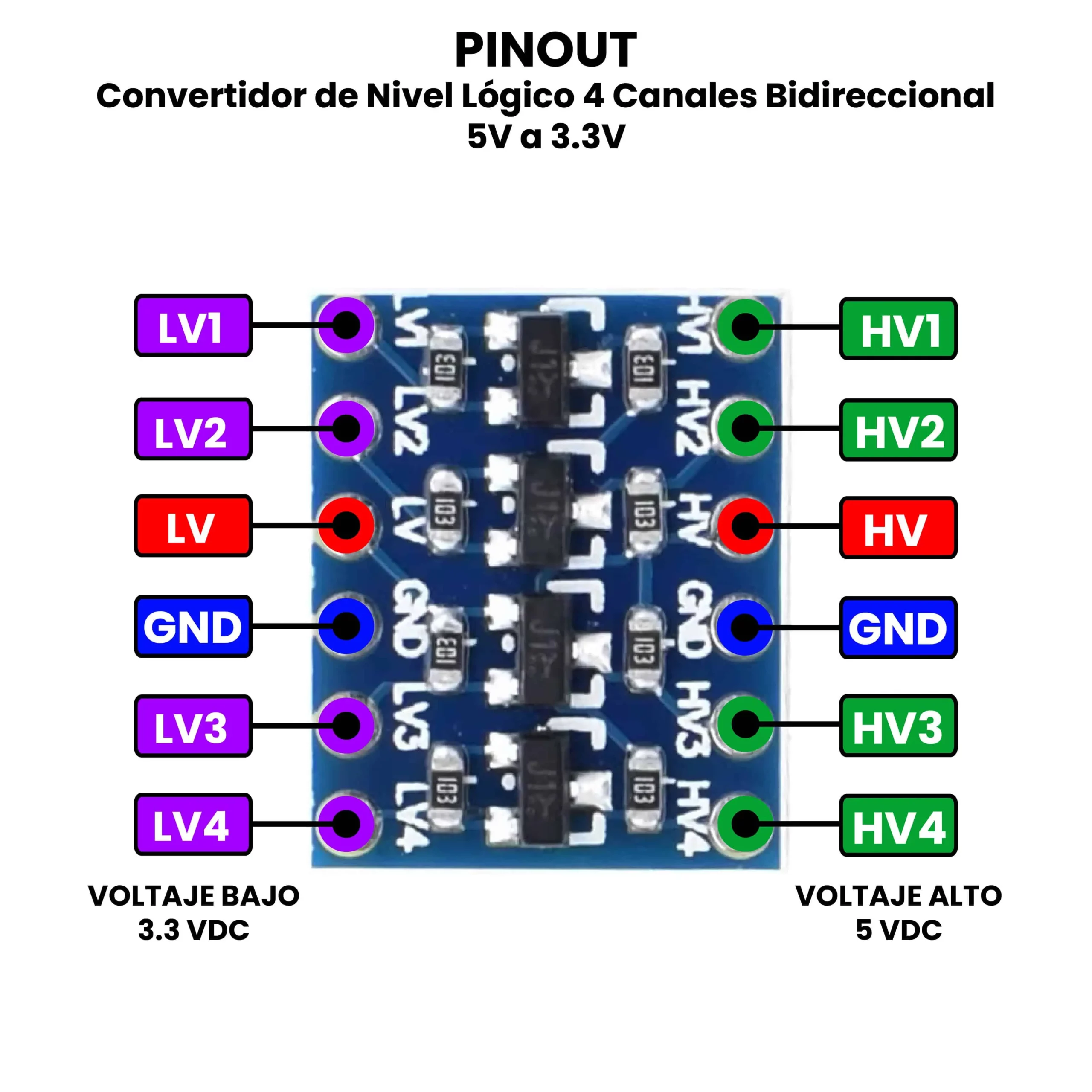

• Pinout

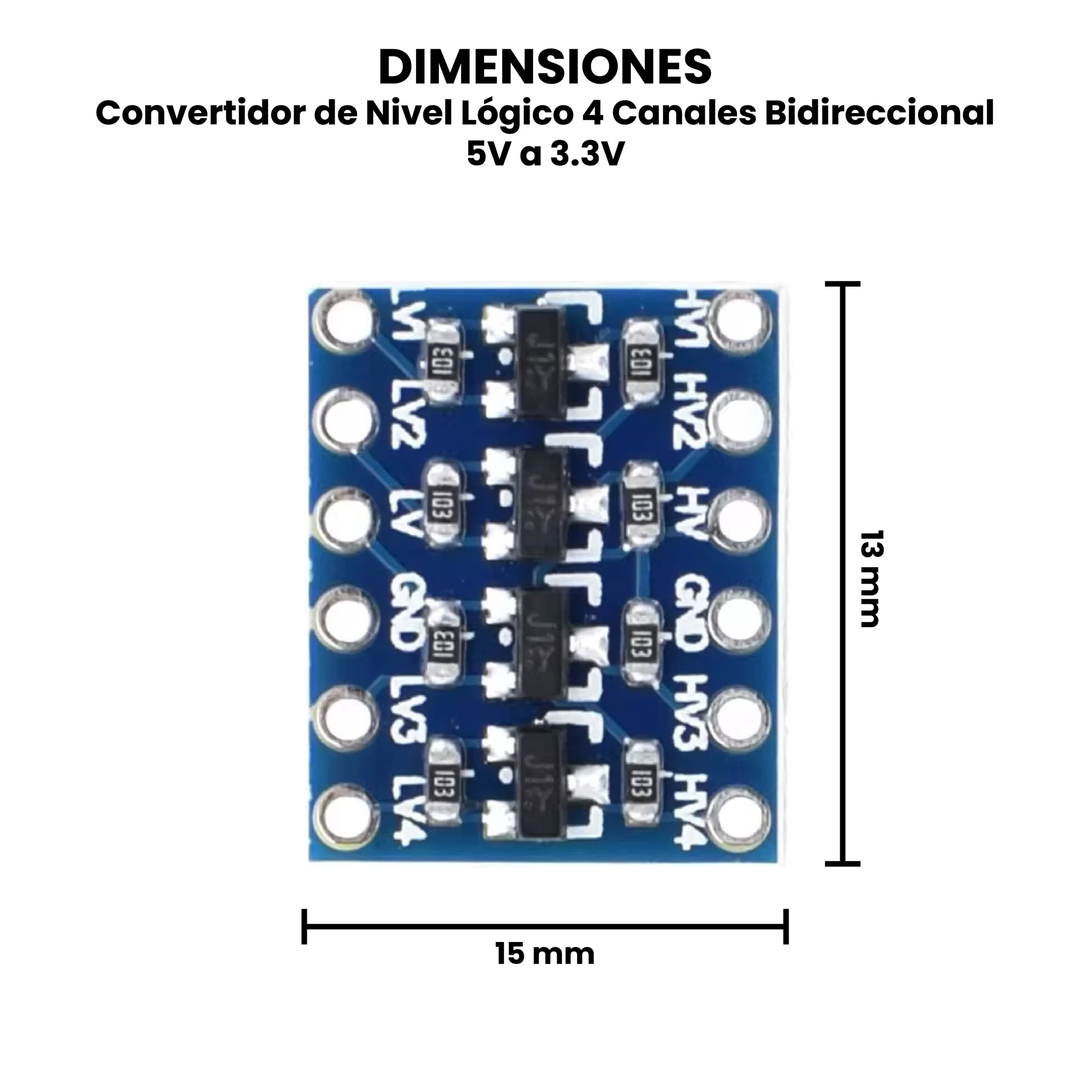

• Dimensiones
• Esquemático


INFORMACIÓN ADICIONAL

¿Cómo usar el convertidor?

Cada canal de ese módulo se compone de un pin de alto voltaje de referencia (HV) y un pin de bajo voltaje de referencia (LV), los pines HV son para las entradas / salidas de 5V, mientras que los pines LV son las entradas / salidas de 3.3V. Pero si el modulo tiene 4 canales, ¿Por qué tiene 5 pines HV y 5 Pines LV? Cada pin viene enumerado y el número indica el canal al que pertenece, es decir, el pin HV1 pertenece al canal uno. En el caso de los pines que no vienen enumerados, estos pines son para alimentación, cuando uses este módulo debes de tener un voltaje de alimentación de 5V y 3.3V para alimentar estos dos pines (HV y LV).

Aplicaciones.

Es una herramienta útil para la interoperabilidad entre dispositivos que operan a diferentes niveles de voltaje. Aquí tienes algunas aplicaciones comunes:

• Interfaz de Microcontroladores:
  • Interconexión entre microcontroladores que operan a diferentes voltajes, por ejemplo, un microcontrolador de 5V con otro de 3.3V.
  • Comunicación entre módulos de diferentes voltajes, como módulos de sensores o actuadores.

• Comunicación Serial:
  • Comunicación UART (Universal Asynchronous Receiver-Transmitter) entre dispositivos con diferentes niveles de voltaje.
  • Interfaz con módulos de comunicación como Bluetooth o Wi-Fi que operan a 3.3V cuando el sistema principal trabaja a 5V.

• Interfaces de Bus de Datos:
  • Interfaz con buses de datos como I2C o SPI que pueden operar a diferentes niveles de voltaje.
  • Adaptación de señales entre dispositivos que utilizan diferentes niveles lógicos en buses de comunicación.

• Proyectos de Electrónica DIY:
  • Adaptación de componentes electrónicos en proyectos de hobby o prototipos donde se usan diferentes voltajes.
  • Integración de módulos externos que requieren niveles de voltaje específicos para su funcionamiento.

• Sistemas Embebidos:
  • Interfaz entre placas de desarrollo como Arduino (que puede operar a 5V) y otros dispositivos que operan a 3.3V.
  • Adaptación de señales en sistemas de automatización que emplean componentes de diferentes niveles lógicos.

• Desarrollo y Pruebas de Circuitos:
  • Simulación de condiciones de operación con distintos niveles de voltaje para pruebas y depuración de circuitos electrónicos.
  • Interconexión de herramientas de prueba que trabajan a diferentes niveles de voltaje.

• Interfaz de Sensores y Actuadores:
  • Integración de sensores que operan a 3.3V con sistemas de control que operan a 5V.
  • Adaptación de señales de actuadores que pueden requerir diferentes niveles lógicos.
