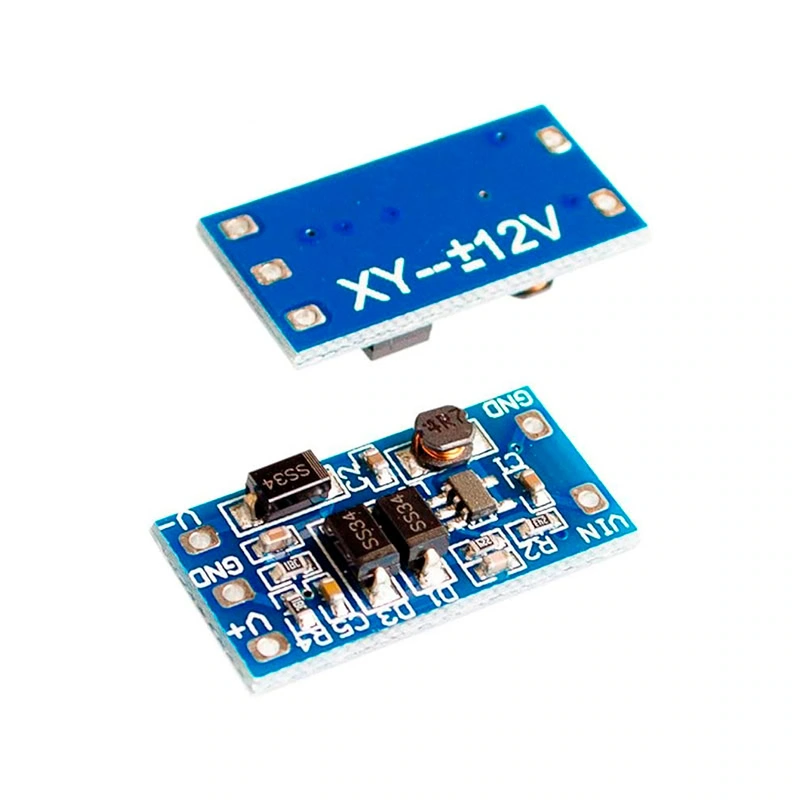

Convertidor de 2.8V a 5.5V a 12V DC

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltajes:
  • Entrada: 2.8 – 5.5 V.
  • Salida: +/- 12 V.
• Corriente de Salida:
  • + 12 V: hasta 50 mA.
  • – 12 V: hasta 30 mA.
• Baterías Compatibles: Litio, Níquel – metal hidruro, etc.
• Eficiencia aproximada: 90%.
• Dimensiones: 24 mm x 12 mm x 5 mm.
• Peso: 1.29 g.

NOTA: Este módulo no es de tipo de potencia, por lo que no conecte una carga de alta potencia.

DOCUMENTACIÓN Y RECURSOS

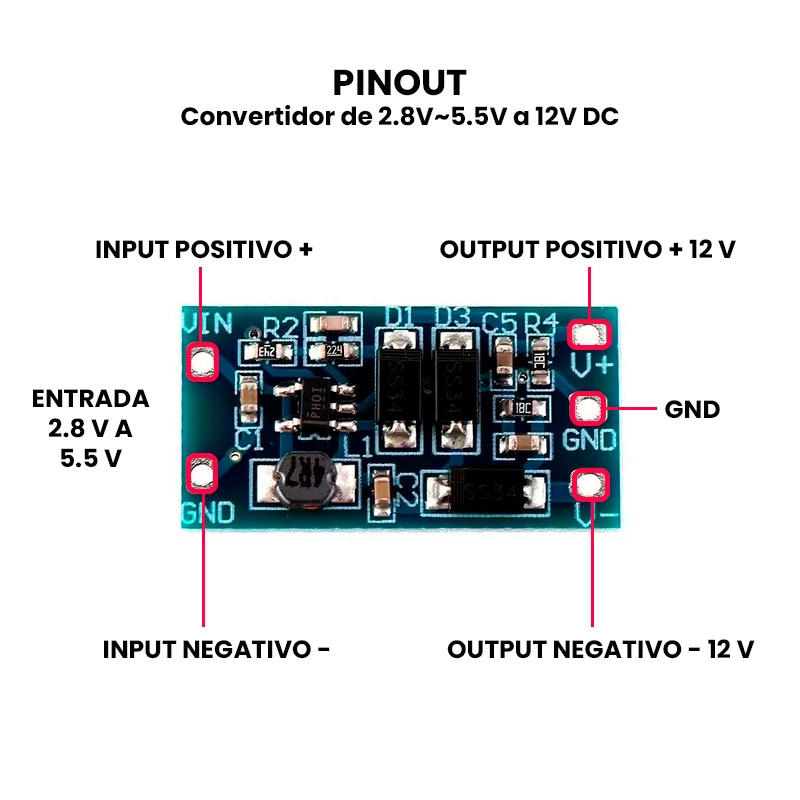

• Pinout

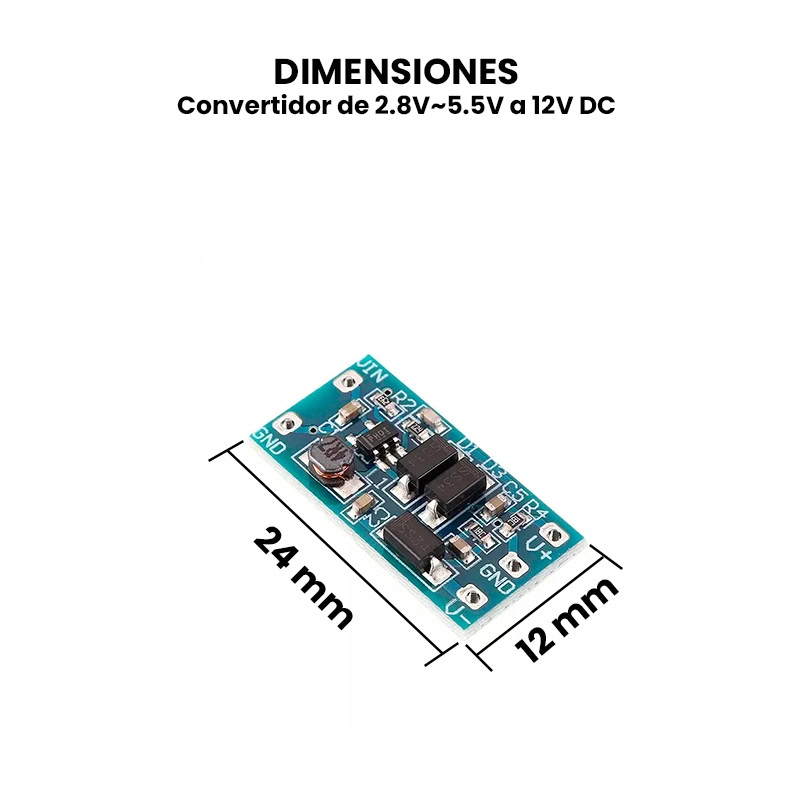

• Dimensiones

INFORMACIÓN ADICIONAL

¿Qué significa que un voltaje sea negativo?

Un voltaje negativo no es “energía negativa”, sino que se refiere a una dirección opuesta de la diferencia de potencial con respecto a un punto de referencia (normalmente llamado “tierra” o “GND”).

• Cuando se dice que un punto tiene +5V, se está diciendo que ese punto está 5 voltios por encima del nivel de tierra.
• Cuando se dice que un punto tiene –5V, se está diciendo que ese punto está 5 voltios por debajo del nivel de tierra.

Ejemplo simple:

Imagina tres puntos en un circuito:

• Punto A = Tierra (0V)
• Punto B = +5V (más alto que tierra)
• Punto C = –5V (más bajo que tierra)

Esto significa que:

• La corriente fluirá del punto más positivo al más negativo si hay una carga conectada entre ellos.
• Si conectas un LED entre +5V y –5V, puede haber 10V de diferencia en total (porque 5V por encima y 5V por debajo suman 10V de diferencia total).

¿Cómo se genera un voltaje negativo?

Existen varias formas de generar voltaje negativo:

1. Fuentes simétricas (fuentes duales): Proveen +V, GND y –V. Muy comunes en circuitos de audio o amplificadores operacionales.
2. Convertidores DC-DC inversores: Convierten un voltaje positivo en uno negativo. Por ejemplo, de +5V a –12V.
3. Transformadores con rectificadores: En fuentes de poder AC, se usa un transformador con devanados especiales que, al rectificarse, generan voltajes negativos.

¿Por qué es útil el voltaje negativo?

El voltaje negativo es crucial en muchos circuitos:

• Amplificadores operacionales (Op-Amps): Necesitan fuentes simétricas (+V y –V) para amplificar señales que suben y bajan respecto a 0V.
• Circuitos de comunicación: Algunos estándares RS-232 usan señales negativas para representar ciertos bits.
• Aplicaciones analógicas y de audio: Donde la señal varía alrededor de 0V, se necesita tanto +V como –V para manejar la onda completa.
