Convertidor DC DC 48V a 12V 10A Step Down

INFORMACIÓN

El Convertidor DC DC 48V a 12V 10A Step Down es un regulador de voltaje de tipo buck diseñado para reducir de manera eficiente una tensión continua alta, como 48 V, a una tensión estable de 12 V con una capacidad de entrega de corriente de hasta 10 A (potencia máxima de 120 W). Su funcionamiento se basa en la conmutación rápida de un transistor de potencia, que junto con un inductor, diodo y condensadores, filtra y regula la salida, logrando eficiencias cercanas al 94 %.

El Convertidor DC DC 48V a 12V 10A Step Down se utiliza ampliamente en aplicaciones donde es necesario bajar el voltaje de una fuente de energía de alto nivel, como baterías de vehículos eléctricos, paneles solares, sistemas de telecomunicaciones y fuentes de alimentación industriales, para alimentar dispositivos que requieren una tensión estable de 12 V. Es ideal para alimentar luces LED, cámaras de seguridad, sistemas de audio, sensores, controladores y otros equipos electrónicos que operan a 12 V, garantizando eficiencia energética y protección ante fluctuaciones o sobrecargas. Además, su diseño compacto y robusto lo hace adecuado para integrarse en proyectos de automatización, robótica y energía renovable, donde la confiabilidad y estabilidad del voltaje son fundamentales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de conversor: Step Down (Buck) DC-DC.
• Voltaje de entrada: 48 VDC.
• Voltaje de salida: 12 VDC (fijo).
• Corriente máxima de salida: 10 A.
• Potencia máxima: 120 W.
• Eficiencia de conversión: ≥ 94 %.
• Frecuencia de conmutación: Aproximadamente 150 kHz – 300 kHz (varía según diseño).
• Rizado de voltaje de salida: Bajo (típicamente < 50 mV RMS).
• Protección contra:
  • Sobrecorriente (OCP).
  • Sobretensión (OVP).
  • Sobretemperatura (OTP).
  • Cortocircuito (SCP).
• Regulación de voltaje: Estable bajo carga variable.
• Temperatura de operación: -20 °C a +85 °C (dependiendo del encapsulado)

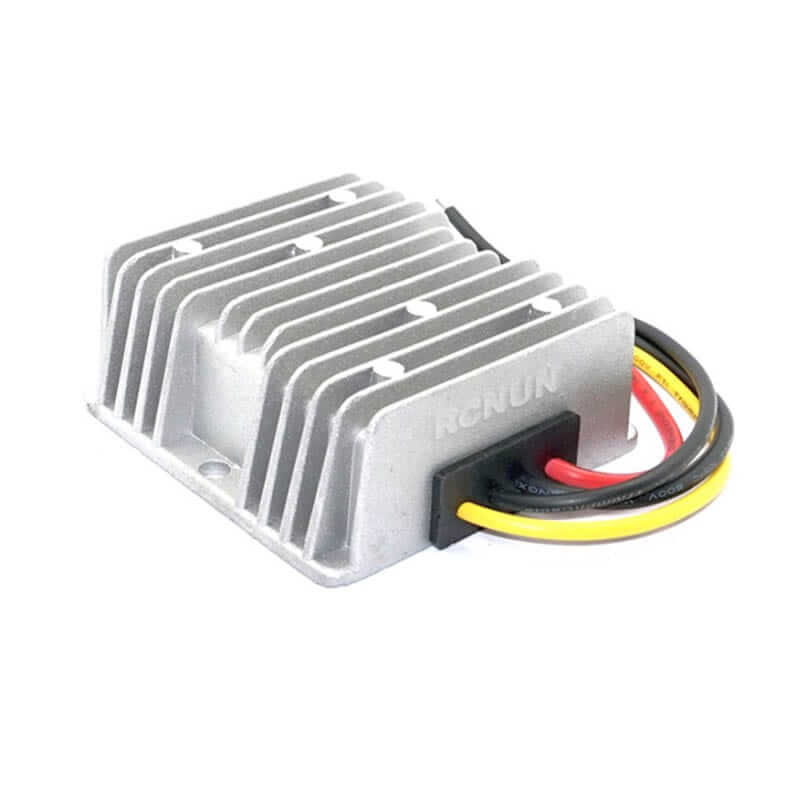

• Material de carcasa: Metal con disipador integrado para mejor disipación térmica.

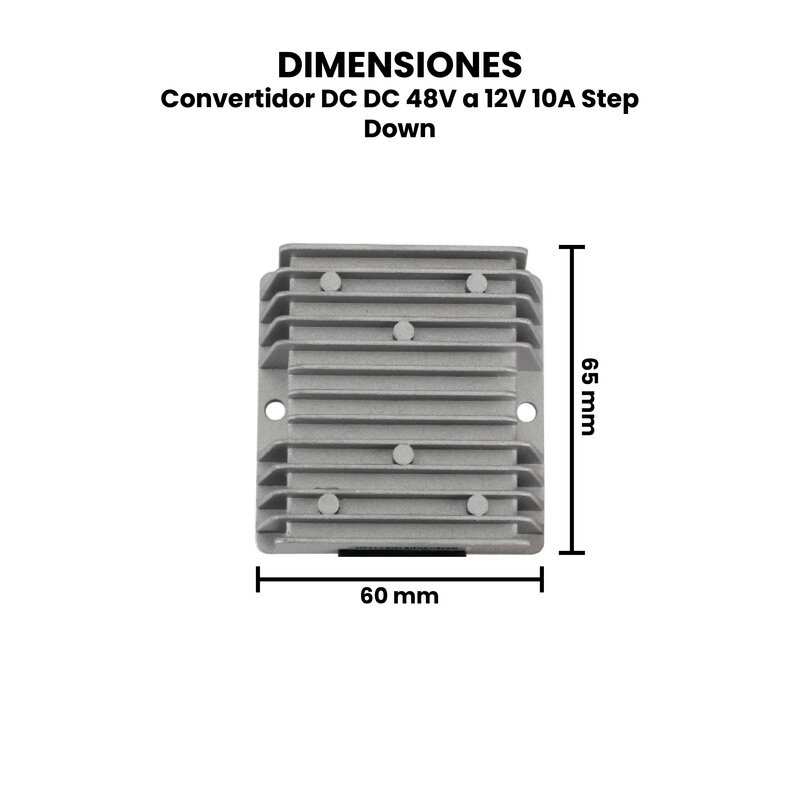

• Dimensiones: 60 mm x 65 mm x 25 mm.
• Peso: 267 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo probar el Convertidor DC DC 48V a 12V 10A Step Down?

Materiales Necesarios:

• Fuente de alimentación DC regulada (preferiblemente con protección) que pueda entregar 48 V y suficiente corriente.
• Multímetro digital para medir voltajes y corrientes.
• Carga resistiva o electrónica que soporte 12 V y hasta 10 A (por ejemplo, una lámpara, resistencia de potencia, banco de resistencias o carga electrónica).
• Cables y conectores adecuados para conexiones seguras.

Preparar Conexiones Iniciales.

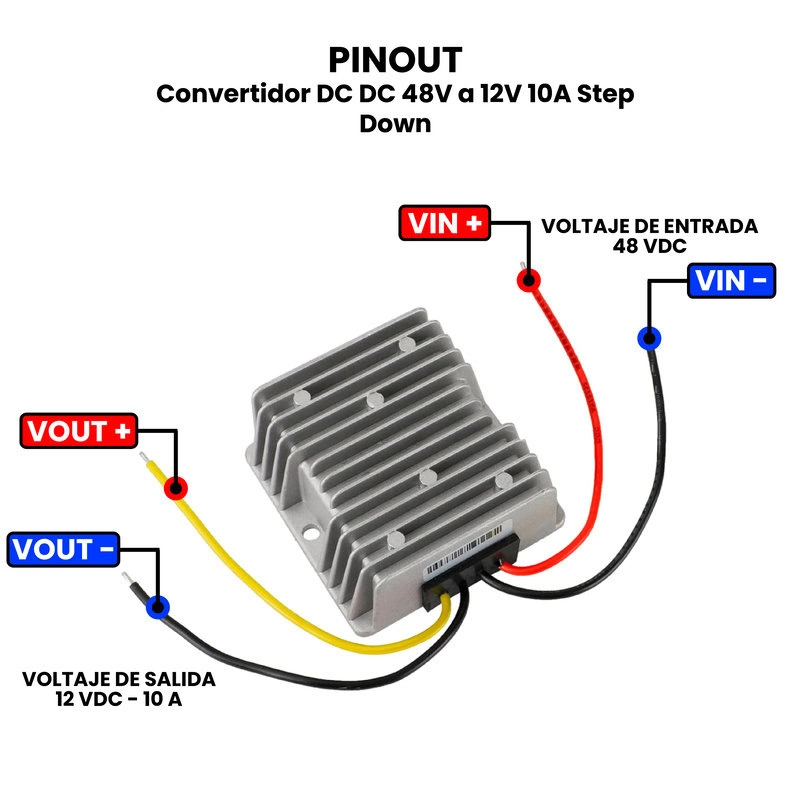

• Conecta la fuente de alimentación a la entrada del convertidor respetando polaridad: positivo a entrada VIN+, negativo a VIN-.
• Deja desconectada la carga por ahora para hacer la primera prueba sin carga.

Medición sin Carga (prueba en vacío).

• Enciende la fuente de alimentación y ajusta a 48 V (o el valor dentro del rango).
• Con un multímetro en modo voltímetro, mide la salida del convertidor entre VOUT+ y VOUT-.
• Debes observar un voltaje estable cercano a 12 V (puede haber una pequeña desviación, usualmente ±0.1 V).

Conectar Carga y Medir Comportamiento.

• Apaga la fuente, conecta la carga a la salida del convertidor (resistencia o lámpara que soporte 12 V y corriente necesaria).
• Enciende la fuente y mide el voltaje de salida con carga aplicada; debe mantenerse estable en 12 V.
• Usa el multímetro para medir la corriente consumida por la carga. Asegúrate de no exceder los 10 A máximos.

Verificar Temperatura y Comportamiento.

• Deja el convertidor funcionando por varios minutos con carga.
• Toca cuidadosamente la carcasa para verificar que no haya un calentamiento excesivo.
• Si está muy caliente, reduce la carga o agrega disipación extra (ventilador).
