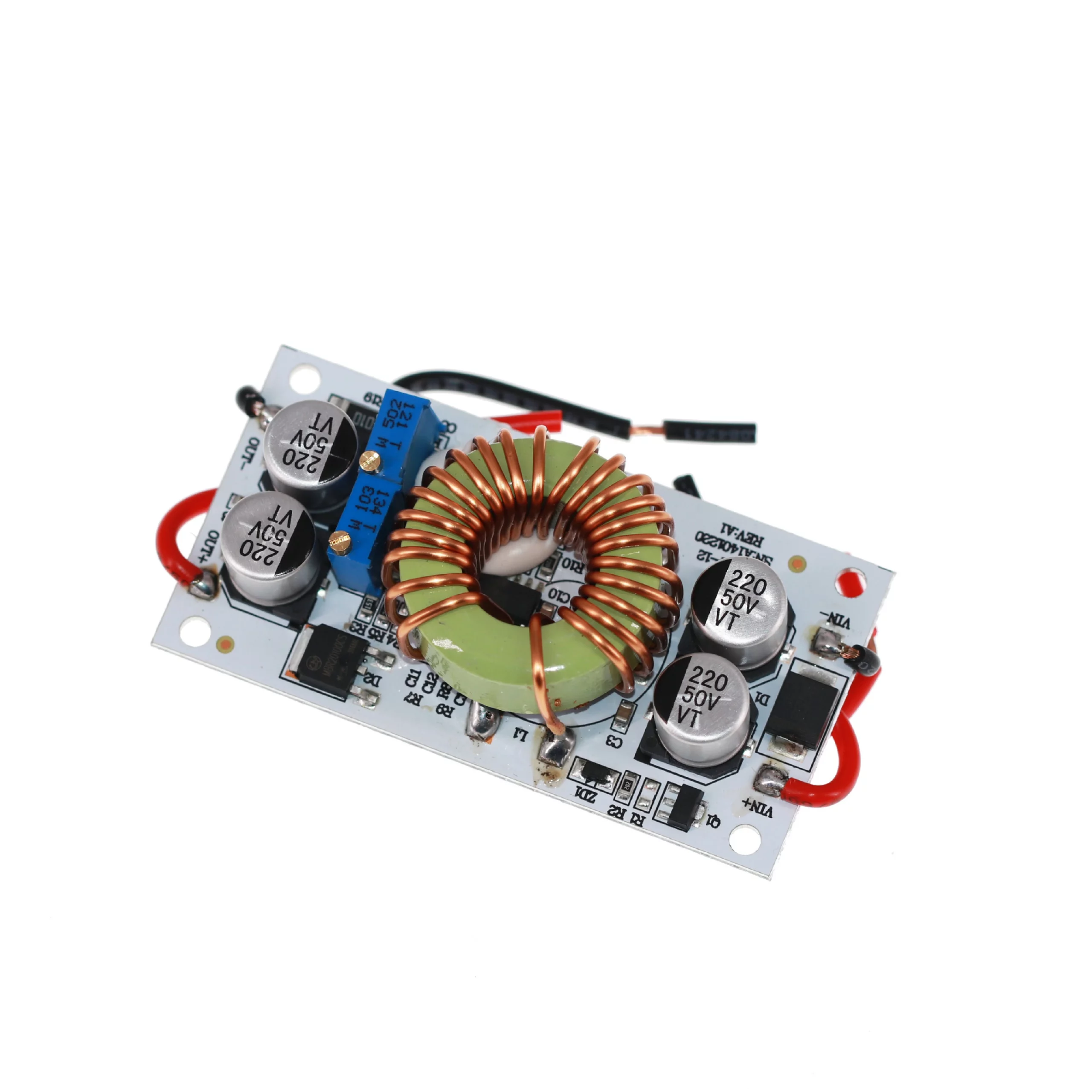

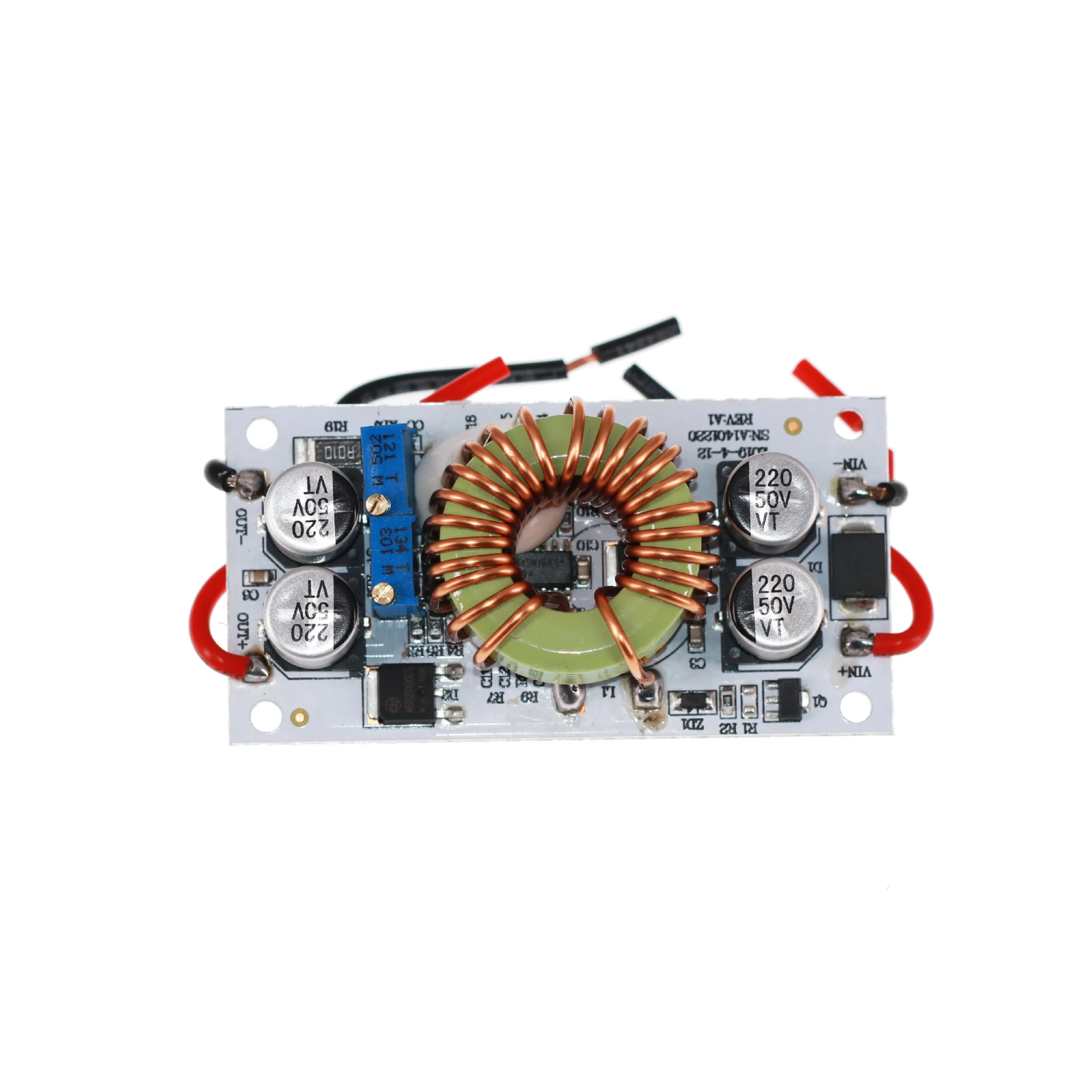

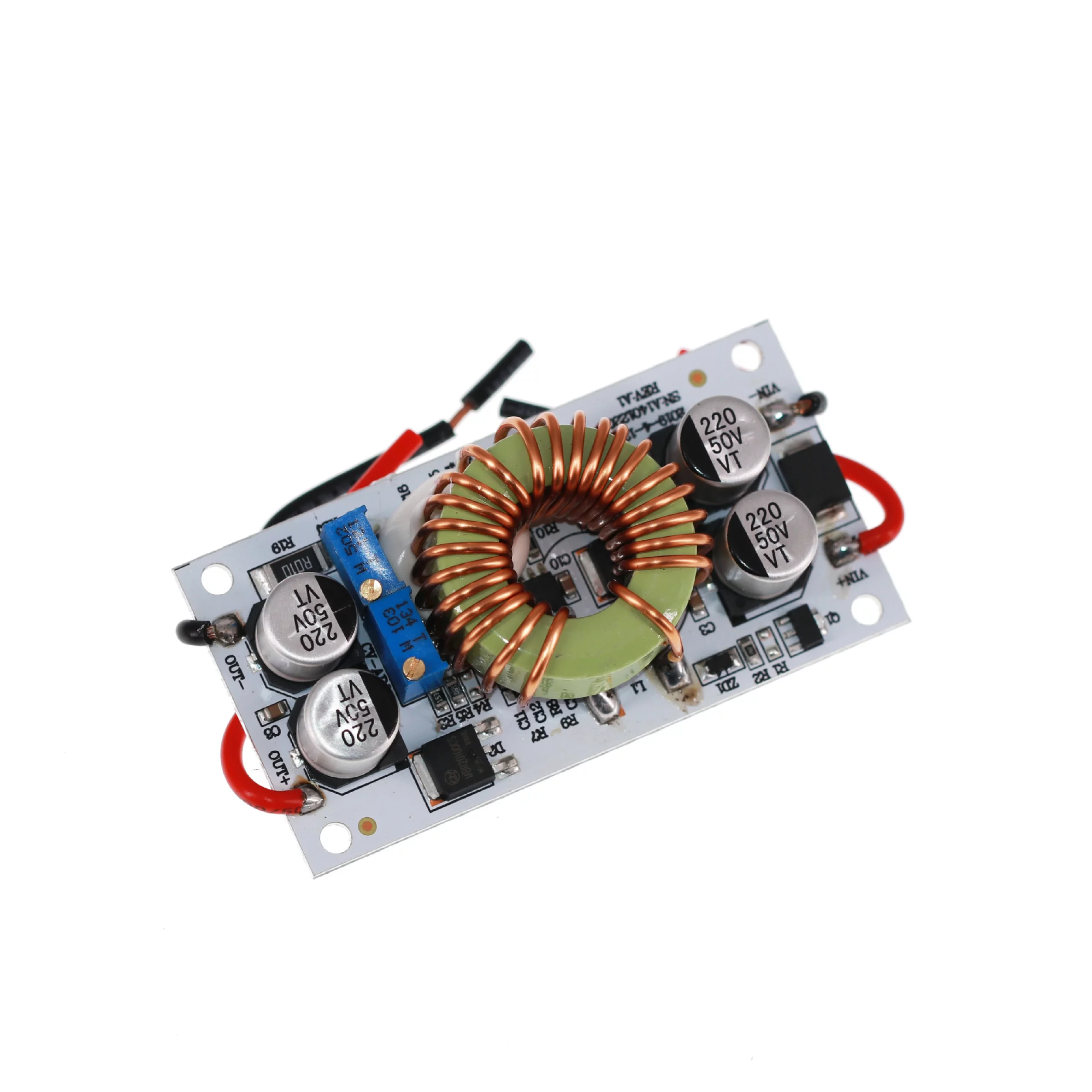

Convertidor Boost 8.5-48V a 12-50V 250W con PCB de Aluminio

INFORMACIÓN

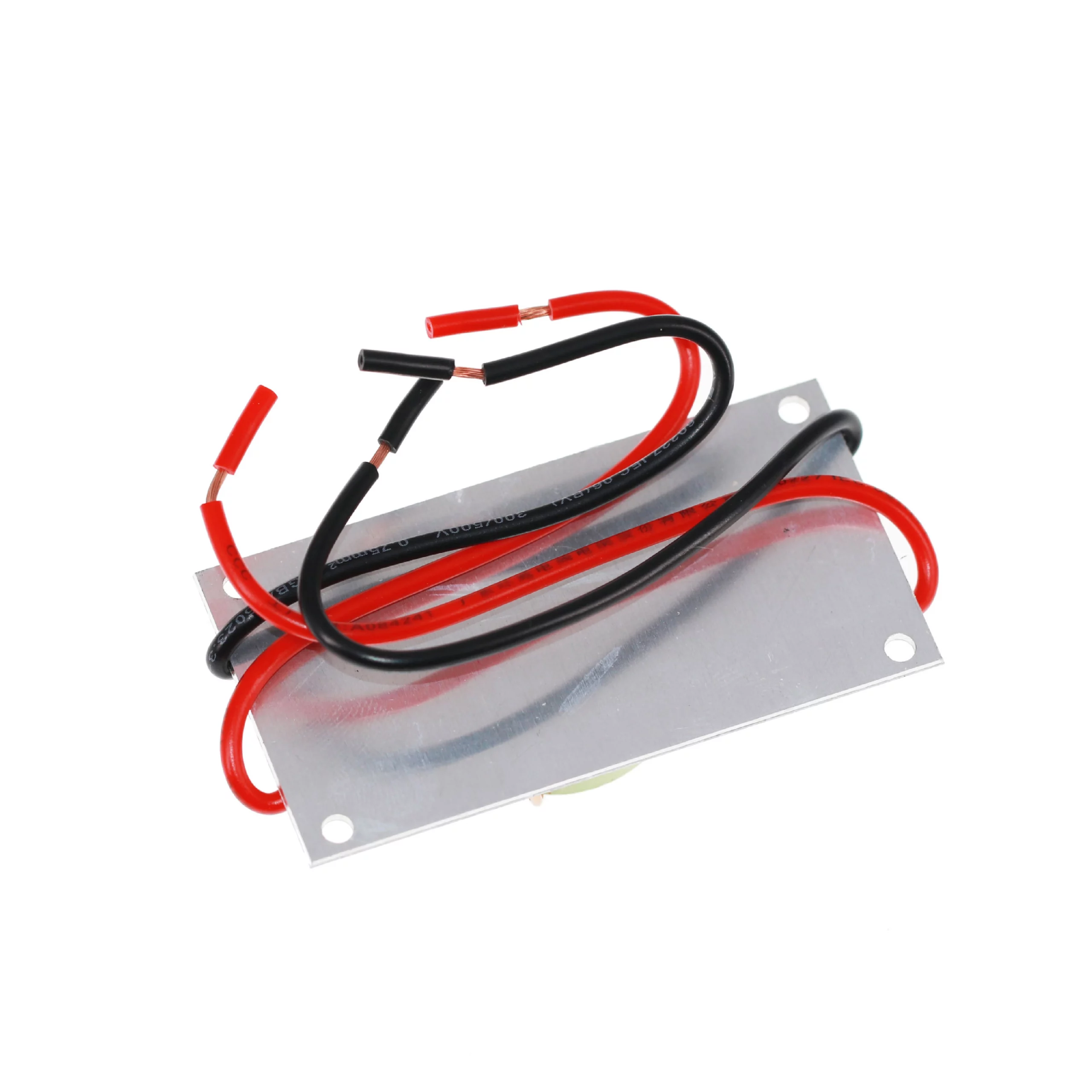

El Convertidor Boost 8.5-48V a 12-50V 250W con PCB de Aluminio es un módulo de potencia que eleva (aumenta) un voltaje de entrada de corriente continua dentro del rango de 8.5V a 48V, para entregarlo en una salida ajustable de 12V a 50V, con una potencia máxima de 250W. Su funcionamiento se basa en la topología Step-Up (Boost), donde mediante un inductor, un interruptor electrónico (MOSFET) y un diodo de alta velocidad, se almacena energía en pulsos y se transfiere a la carga con un nivel de tensión superior al de la fuente original. Gracias a su PCB de aluminio, el convertidor ofrece una mejor disipación de calor, lo que incrementa la eficiencia y la estabilidad en aplicaciones de alta corriente y uso continuo.

El Convertidor Boost 8.5-48V a 12-50V 250W con PCB de Aluminio se utiliza en una amplia variedad de aplicaciones donde se requiere aumentar el voltaje de una fuente de corriente continua. Es ideal para sistemas de energía solar, permitiendo elevar el voltaje de paneles para cargar baterías de mayor voltaje; en vehículos eléctricos y bicicletas eléctricas, para alimentar controladores y motores; en proyectos de iluminación LED de alto voltaje, garantizando un suministro estable; y en equipos electrónicos portátiles que necesitan un voltaje más alto que el proporcionado por la batería.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltajes:
  • Entrada: 8.5 – 48 VDC.
  • Salida: 10 – 50 VDC (ajustable).
• Corrientes:
  • Salida Máxima: 10 A (ajustable).
  • Salida Estable: 8 A.
  • En Reposo: 10 mA.
• Potencia Máx.: 250 W.
• Frecuencia de Funcionamiento: 150 kHz.
• Eficiencia: 96%.
• Protecciones:
  • Contra Sobrecorriente.
  • Polaridad Inversa de Entrada.
• Instalación: 4 orificios para tornillos de 3 mm.
• Temperatura de Operación: – 20 °C a 85 °C.
• Dimensiones: 70 mm x 42 mm x 15 mm.
• Peso: 53 g.

DOCUMENTACIÓN Y RECURSOS

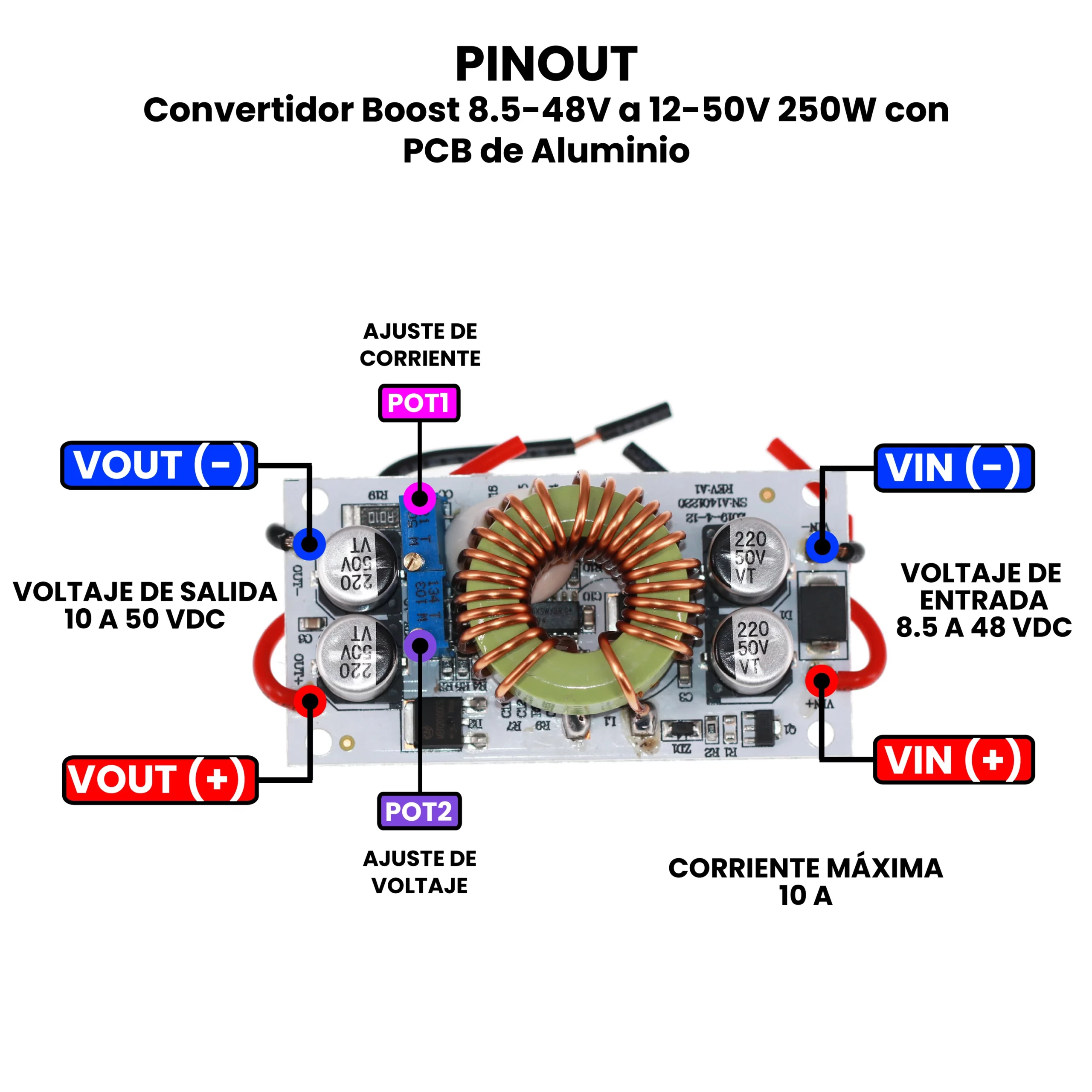

• Pinout

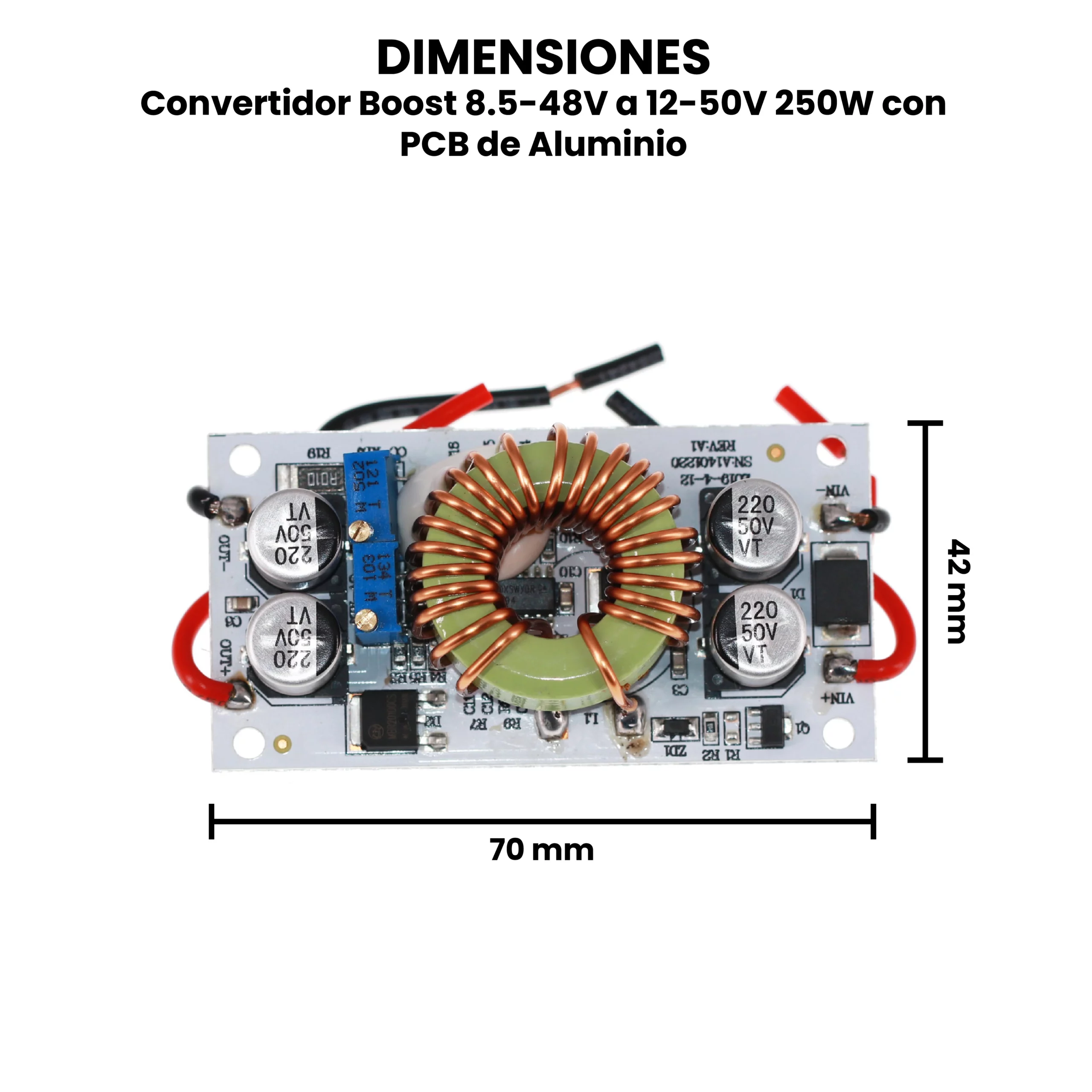

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo probar el Convertidor Boost 8.5-48V a 12-50V 250W con PCB de Aluminio?

1. Fuente de alimentación de entrada.

   1. Consigue una fuente de corriente continua (puede ser una batería de 12 V o una fuente regulable) que esté dentro del rango de entrada del convertidor (8.5 V a 48 V).

2. Conexión de entrada.

   1. Conecta el positivo de la batería/fuente al borne de entrada “VIN+” y el negativo a “VIN-”. Verifica la polaridad antes de energizar, ya que una conexión invertida puede dañar el módulo.

3. Medición en la salida.

   1. Antes de conectar una carga, utiliza un multímetro en modo voltímetro y colócalo en los terminales de salida “VOUT+” y “VOUT-” para verificar el voltaje que está entregando el convertidor.

4. Ajuste del voltaje.

   1. Gira suavemente el potenciómetro que trae el módulo para subir o bajar el voltaje de salida. Hazlo poco a poco mientras observas la lectura en el multímetro. Así confirmas que el regulador responde correctamente.

5. Prueba con carga ligera.

   1. Una vez verificado el voltaje, conecta una carga pequeña y segura, como una lámpara LED de 12 V o una resistencia de potencia adecuada. Observa que el voltaje se mantenga estable y no haya sobrecalentamiento en el módulo, aquí podrás cambiar la corriente con el segundo potenciómetro si así lo deseas.

6. Monitoreo de temperatura.

   1. Tócalo con cuidado en la parte del disipador (PCB de aluminio) después de unos minutos. Es normal que se caliente un poco, pero no debería arder ni emitir olor a quemado.
