INFORMACIÓN

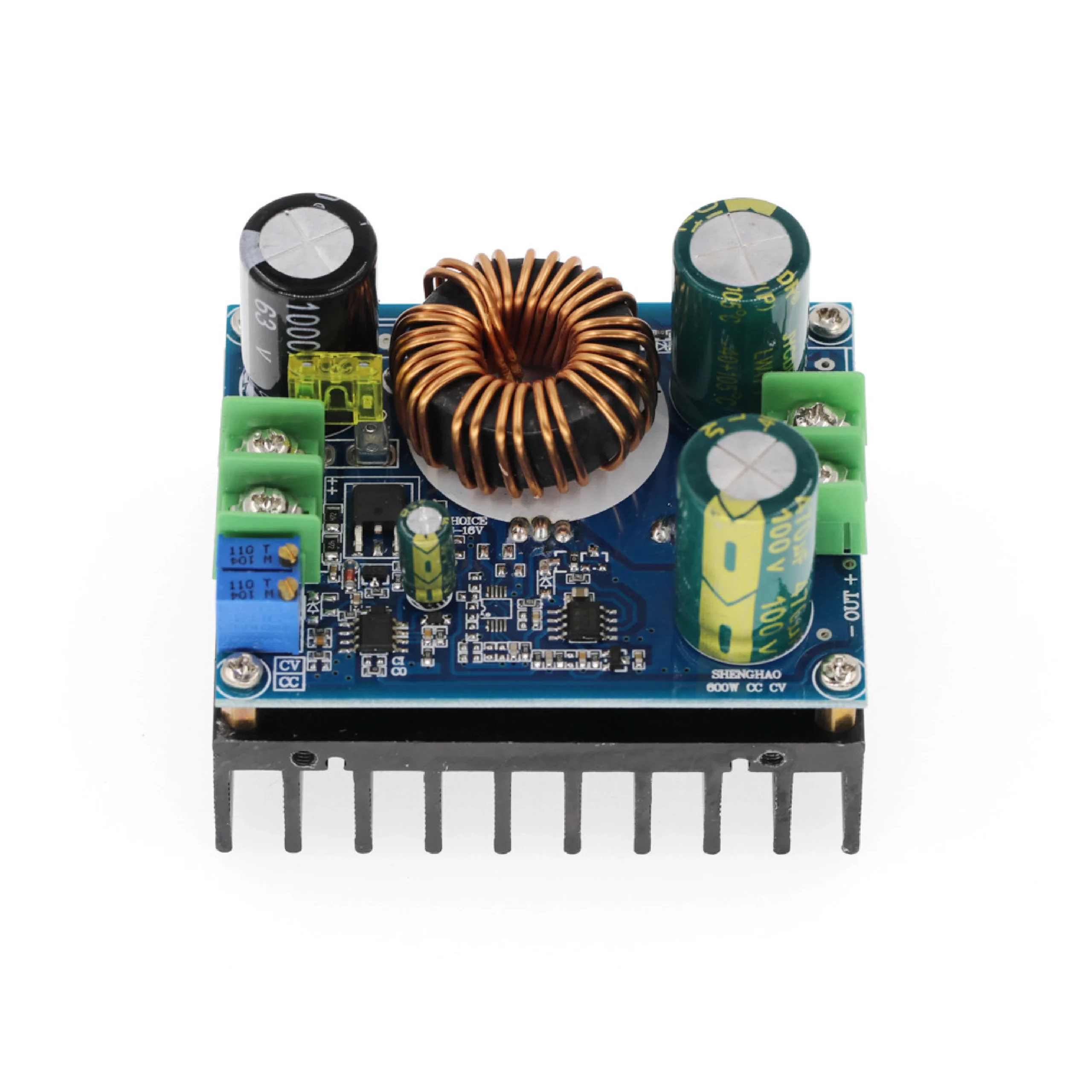

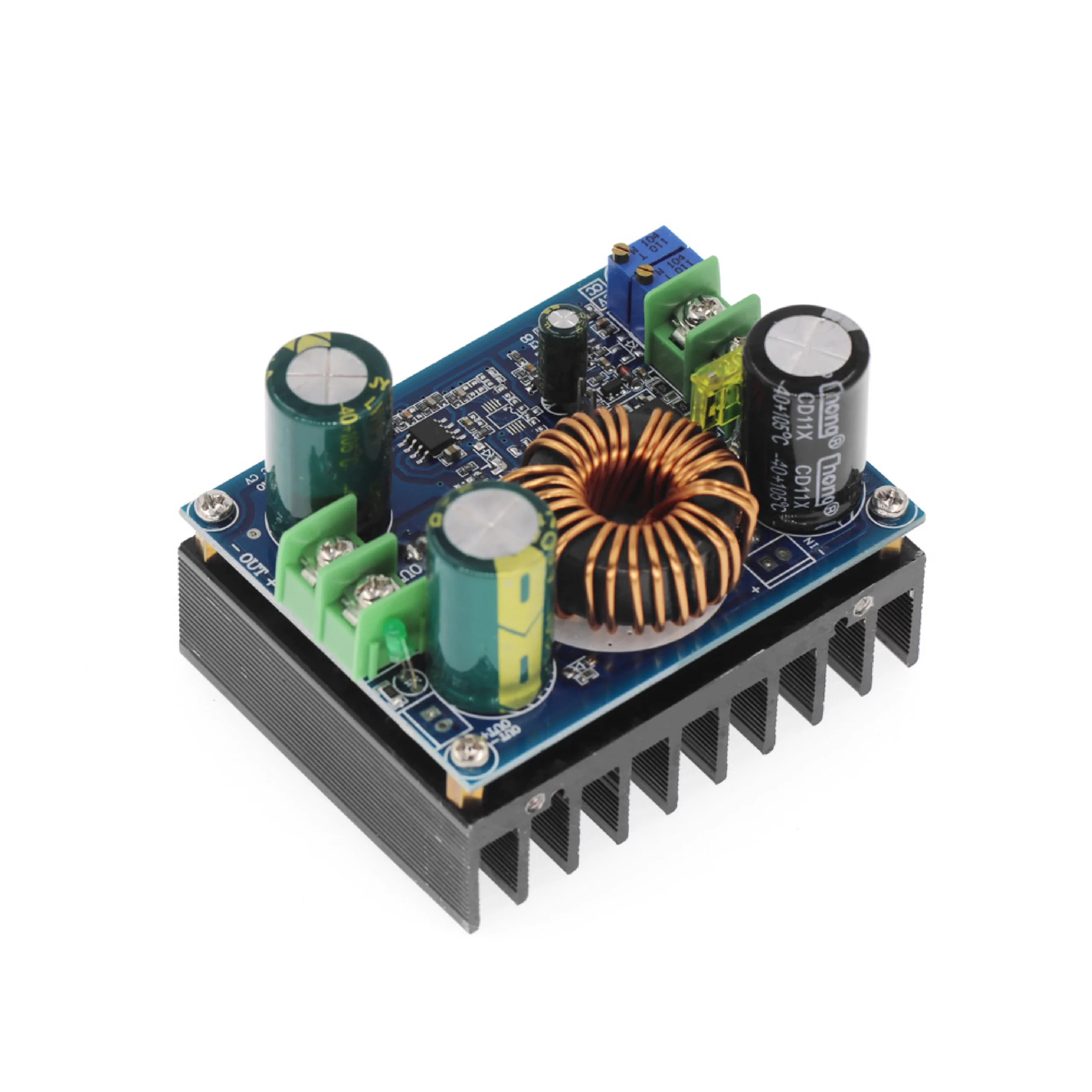

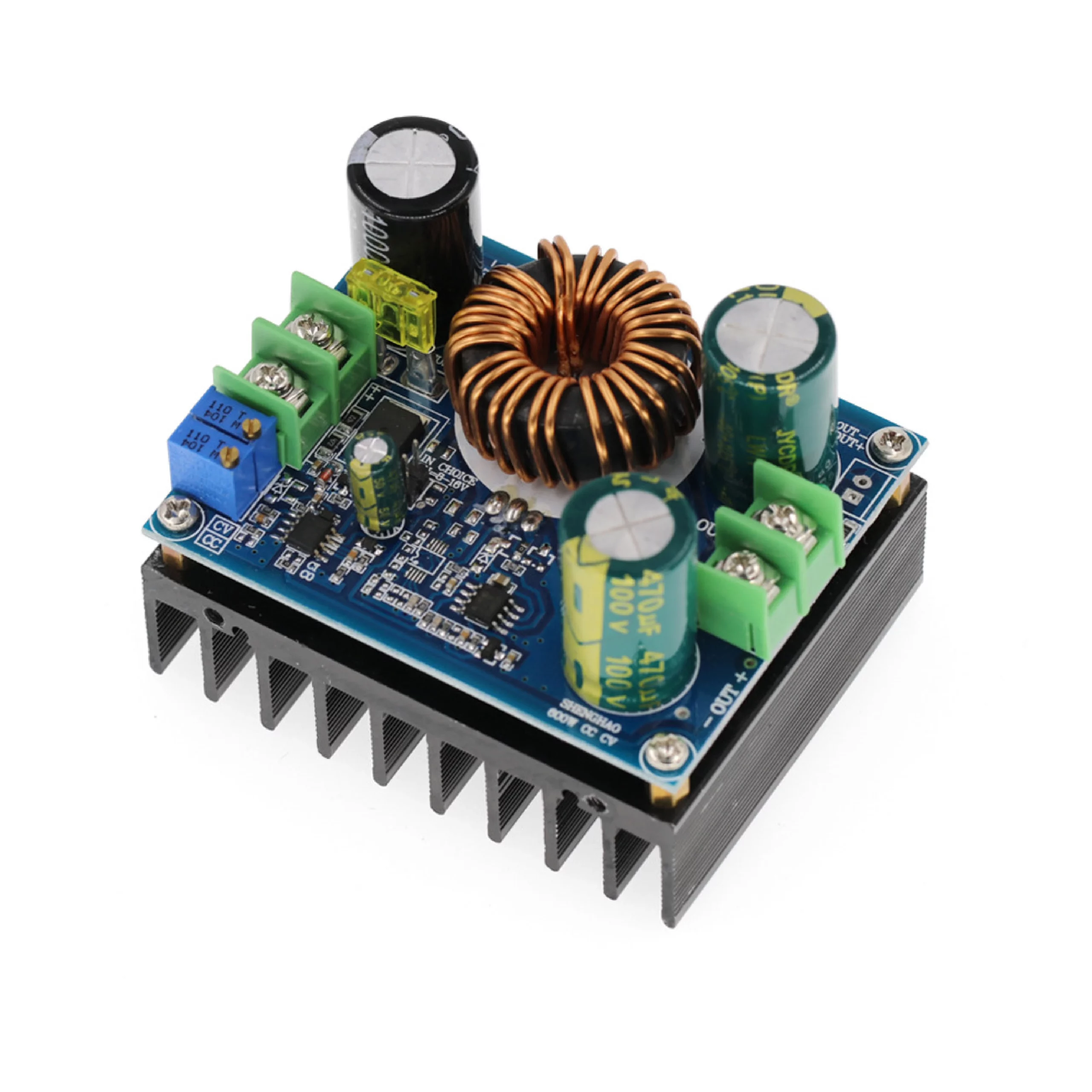

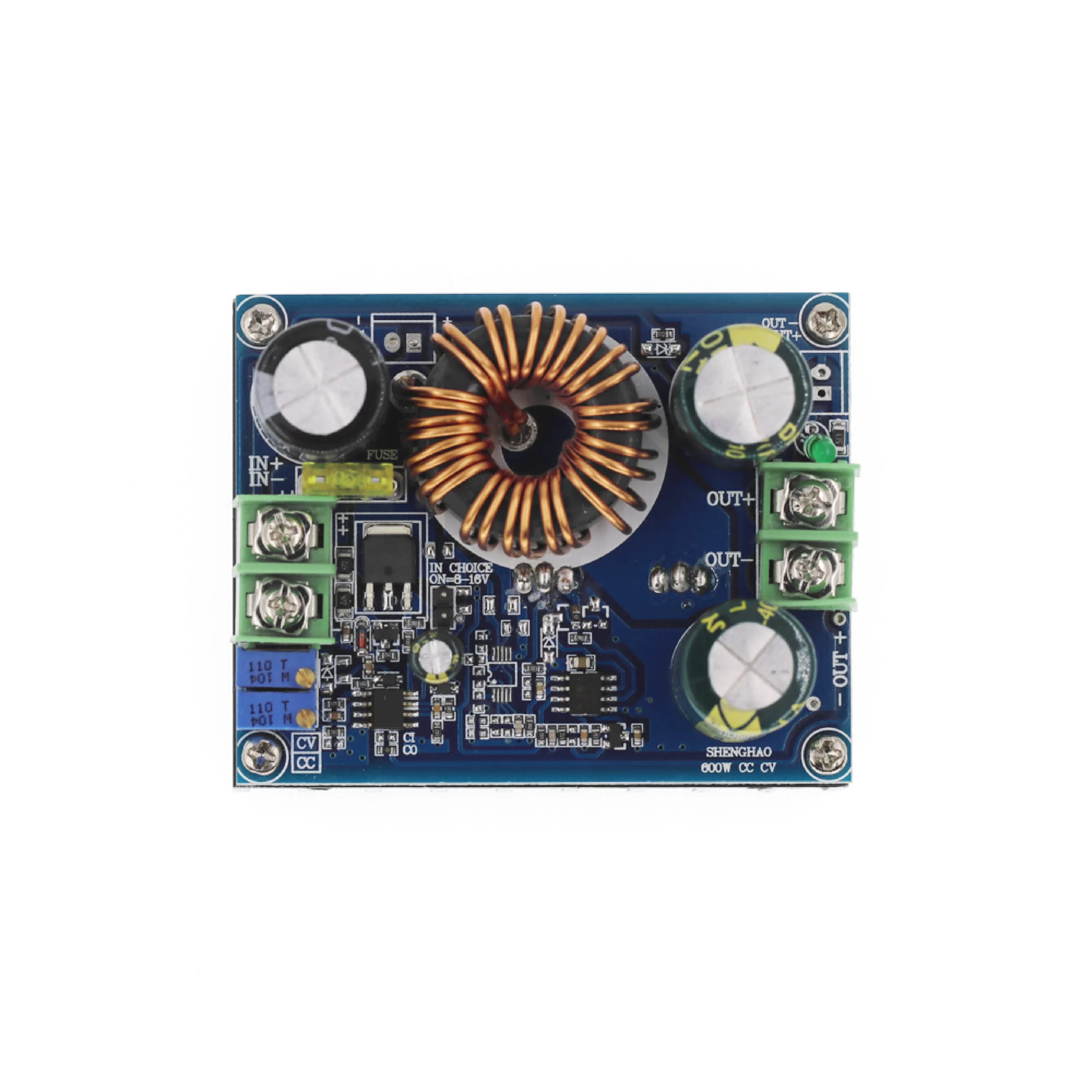

El Convertidor Boost 12-60V a 12-80V 600W es un módulo de electrónica de potencia diseñado para elevar (step-up) la tensión de entrada de una fuente de corriente continua (DC) a un voltaje superior dentro del rango especificado. Este módulo puede recibir tensiones de entrada entre 12V y 60V, y entregarlas amplificadas en un rango ajustable de 12V hasta 80V, soportando hasta 600W de potencia máxima.
El Convertidor Boost 12-60V a 12-80V 600W se utiliza en aplicaciones donde se necesita elevar el voltaje de una fuente DC para alimentar dispositivos o circuitos que requieren tensiones más altas. Es muy útil en sistemas de iluminación LED de alta potencia, en vehículos eléctricos para aumentar el voltaje de baterías y alimentar motores o controladores, y en proyectos de energías renovables, como paneles solares, donde el voltaje de salida debe ajustarse para cargar baterías o alimentar inversores.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltajes:
- Entrada: 12 – 60 VDC.
- Salida Predeterminada: 12 – 80 VDC (ajustable).
- Salida Opcional: 8 – 16 VDC (ajustable con jumper).
- Corrientes:
- Máxima de Entrada: 16 A.
- Máxima de Salida: 12 A (ajustable).
- Rango de CC: 0.1 – 12 A.
- Estática: 15 mA (12 a 20 VDC).
- Potencia Máx.: 600 W.
- Eficiencia: 95%.
- Frecuencia de Conmutación: 150 kHz.
- Protecciones:
- Contra Cortocircuitos.
- Contra Sobrecorriente.
- Alimentación anti-retroceso de salida.
- Temperatura de Trabajo: – 40 a 85 °C.
- Método de Instalación: 2 tornillos de 3 mm.

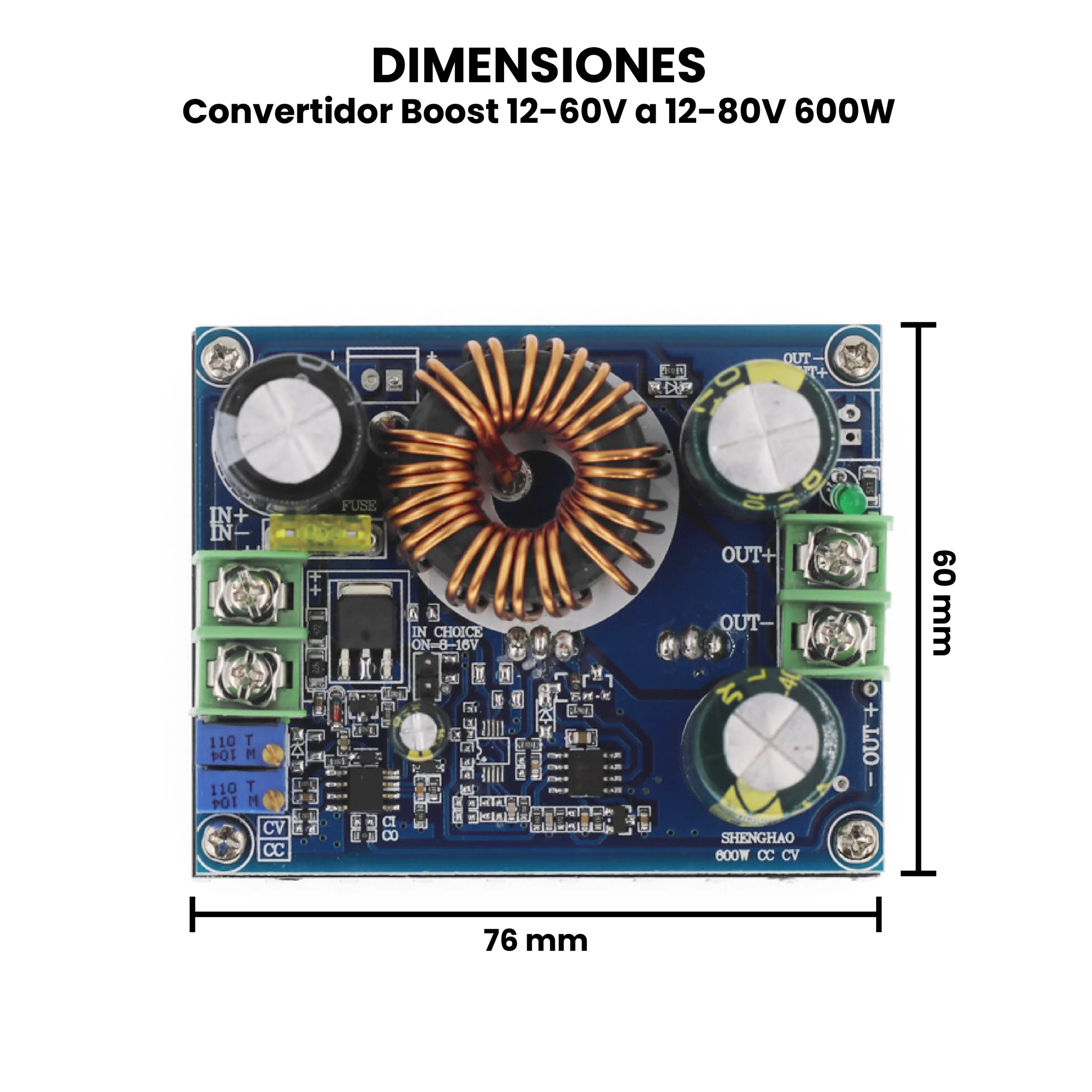

- Dimensiones: 76 mm x 60 mm x 56 mm.
- Peso: 145 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el Convertidor Boost 12-60V a 12-80V 600W?
-
Fuente de alimentación de entrada.
-
Consigue una fuente de corriente continua (puede ser una batería de 12 V o una fuente regulable) que esté dentro del rango de entrada del convertidor (12 V a 60 V), si colocas el jumper la entrada podrá ser de 8 a 16 V.
-
-
Conexión de entrada.
-

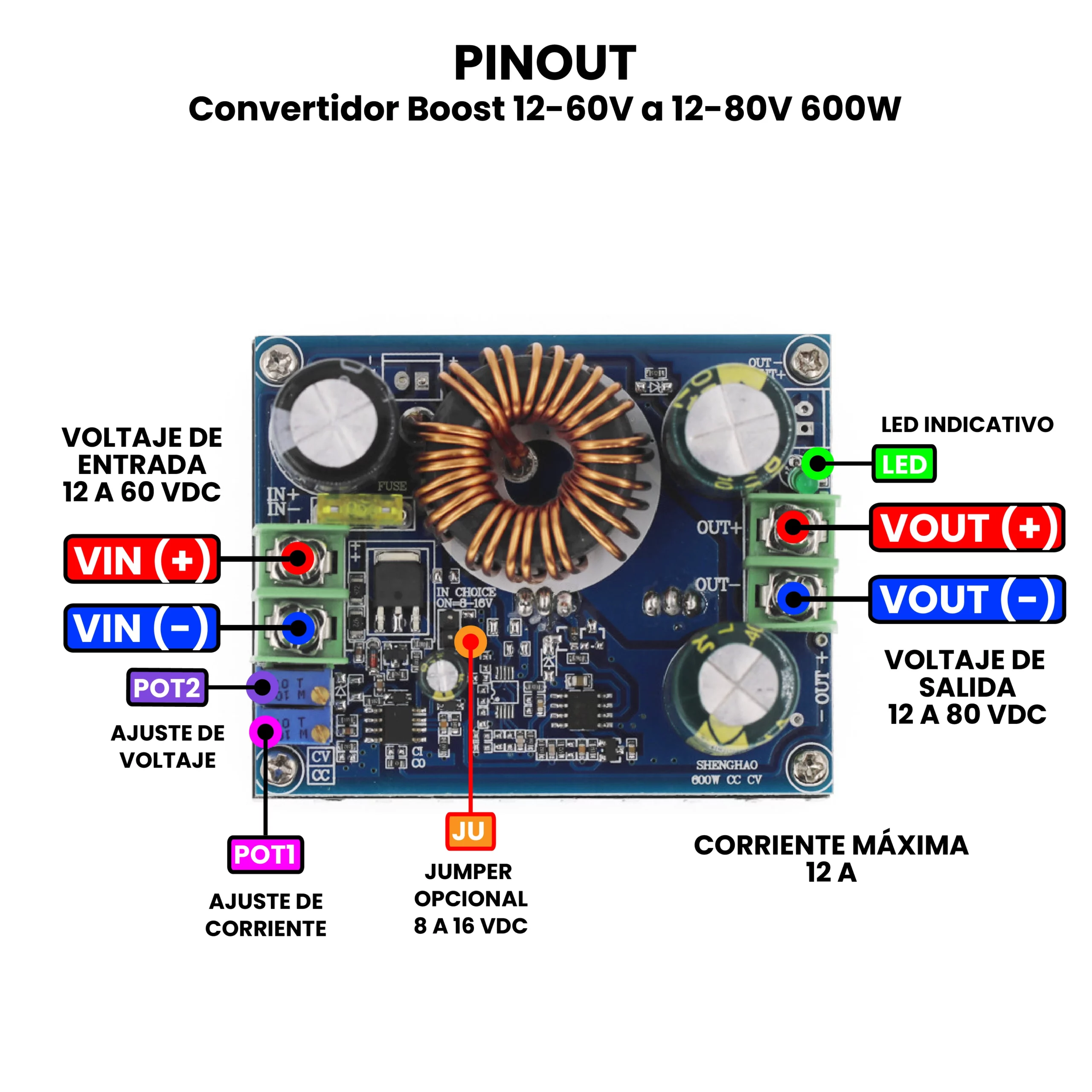

Conecta el positivo de la batería/fuente al borne de entrada “IN+” y el negativo a “IN-”. Verifica la polaridad antes de energizar, ya que una conexión invertida puede dañar el módulo.
-
-
Medición en la salida.
-
Antes de conectar una carga, utiliza un multímetro en modo voltímetro y colócalo en los terminales de salida “OUT+” y “OUT-” para verificar el voltaje que está entregando el convertidor.
-
-
Ajuste del voltaje.
-
Gira suavemente el potenciómetro que trae el módulo para subir o bajar el voltaje de salida. Hazlo poco a poco mientras observas la lectura en el multímetro. Así confirmas que el regulador responde correctamente.
-
-
Prueba con carga ligera.
-
Una vez verificado el voltaje, conecta una carga pequeña y segura, como una lámpara LED de 12 V o una resistencia de potencia adecuada. Observa que el voltaje se mantenga estable y no haya sobrecalentamiento en el módulo, aquí puedes modificar la corriente a través del potenciómetro CC.
-
-
Monitoreo de temperatura.
-
Tócalo con cuidado en la parte del superior después de unos minutos. Es normal que se caliente un poco, pero no debería arder ni emitir olor a quemado.
-
Notas:
- En la salida de voltaje de 12 – 80 VDC, la salida predeterminada será de 19 V.
- Para cambiar la salida de voltaje a 8 – 16 VDC se requiere un jumper (para batería de litio de tres cadenas y aplicación de batería de 12 V).
- El potenciómetro CC gira en sentido antihorario aproximadamente 30 vueltas, la corriente de salida se establece al mínimo y se conecta al LED. Ajuste el dispositivo CC a la corriente deseada. Para cargar la batería, esta se descarga después de recibir la corriente y, una vez recibida la salida, ajuste el CC a la corriente deseada. (Debe usarse para cargar la batería cuando se desea ajustar la corriente, ya que a mayor carga, menor corriente de carga). No utilice el método de cortocircuito para ajustar la corriente; la estructura del circuito del módulo no puede cortocircuitarse.
