Convertidor Boost 10-60V a 12-60V 600W con PCB de Aluminio

INFORMACIÓN

El Convertidor Boost 10-60V a 12-60V 600W con PCB de Aluminio es un módulo elevador de voltaje DC-DC diseñado para aumentar un voltaje de entrada en el rango de 10 a 60 voltios hacia un voltaje de salida ajustable entre 12 y 60 voltios, con una potencia máxima de hasta 600 W. La PCB de aluminio ofrece una mejor disipación de calor, lo que permite al convertidor soportar corrientes elevadas y mantener la estabilidad en aplicaciones exigentes.

El Convertidor Boost 10-60V a 12-60V 600W con PCB de Aluminio se utiliza en una amplia variedad de aplicaciones electrónicas y energéticas donde se requiere elevar el voltaje de una fuente de corriente continua. Es muy común en sistemas de energía solar, donde permite aumentar el voltaje de los paneles solares para cargar bancos de baterías o alimentar inversores. También se emplea en vehículos eléctricos, bicicletas y scooters eléctricos, para ajustar el voltaje de la batería a los requerimientos del motor o los controladores. Además, es útil en sistemas de respaldo de energía (UPS), proyectos de electrónica de potencia, fuentes de alimentación regulables y en aplicaciones industriales que demandan una salida estable y ajustable a partir de un rango de entrada variable.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltajes:
  • Entrada: 10 – 60 VDC.
  • Salida: 12 – 60 VDC (ajustable).
• Corrientes:
  • Entrada Máxima: 10 A.
  • En Reposo: 10 mA.
  • Salida Máxima: 10 A (ajustable).
  • Rango de CC: 0.2 – 10 A.
• Potencia Máx.: 600 W.
• Eficiencia: 92 – 96%.
• Frecuencia de Conmutación: 150 kHz.
• Protecciones: Ninguna.
• Temperatura de Funcionamiento: -20 °C a 85 °C.
• Instalación: 4 orificios para tornillos de 3 mm.
• Dimensiones: 85 mm x 52 mm x 21 mm.
• Peso: 65 g.

DOCUMENTACIÓN Y RECURSOS

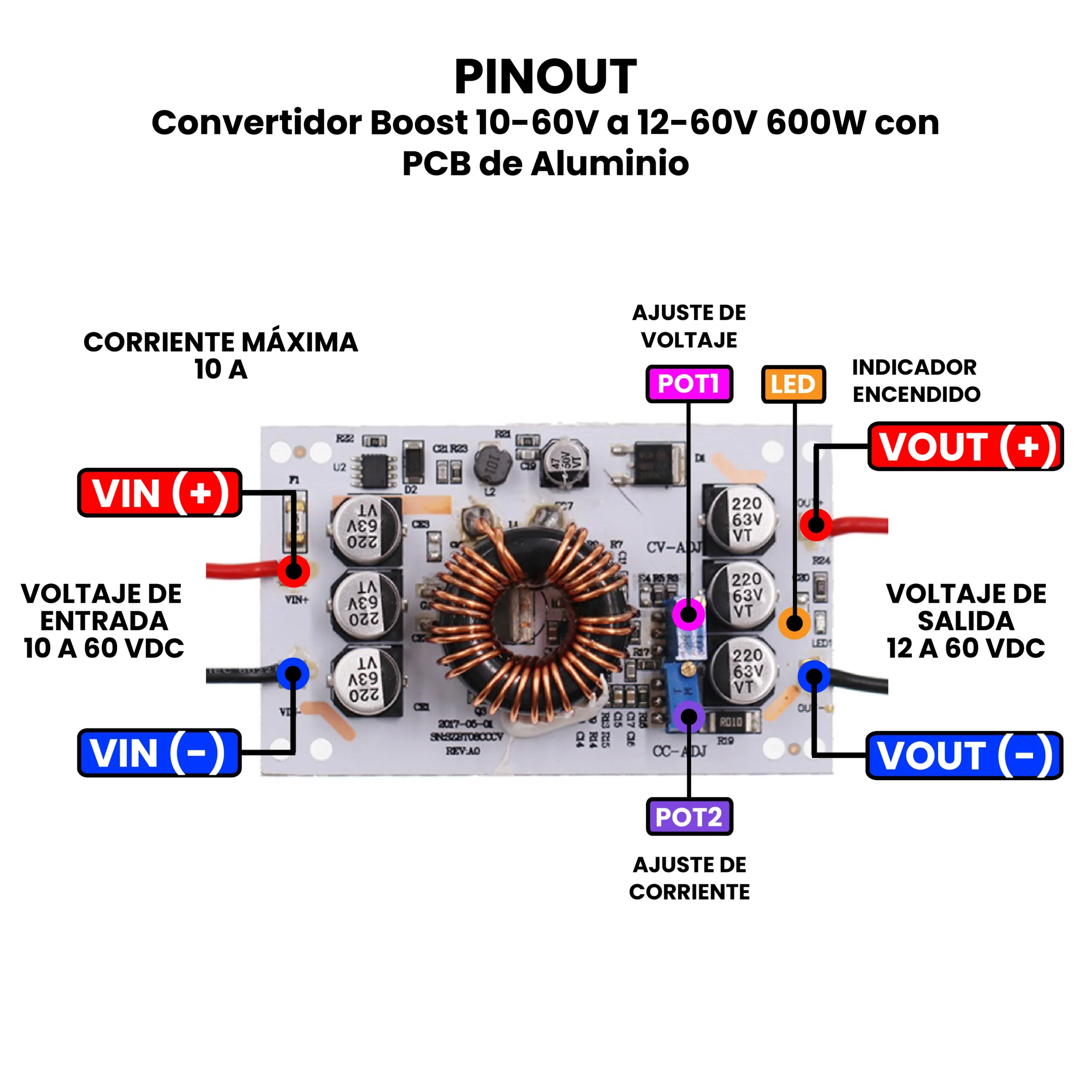

• Pinout

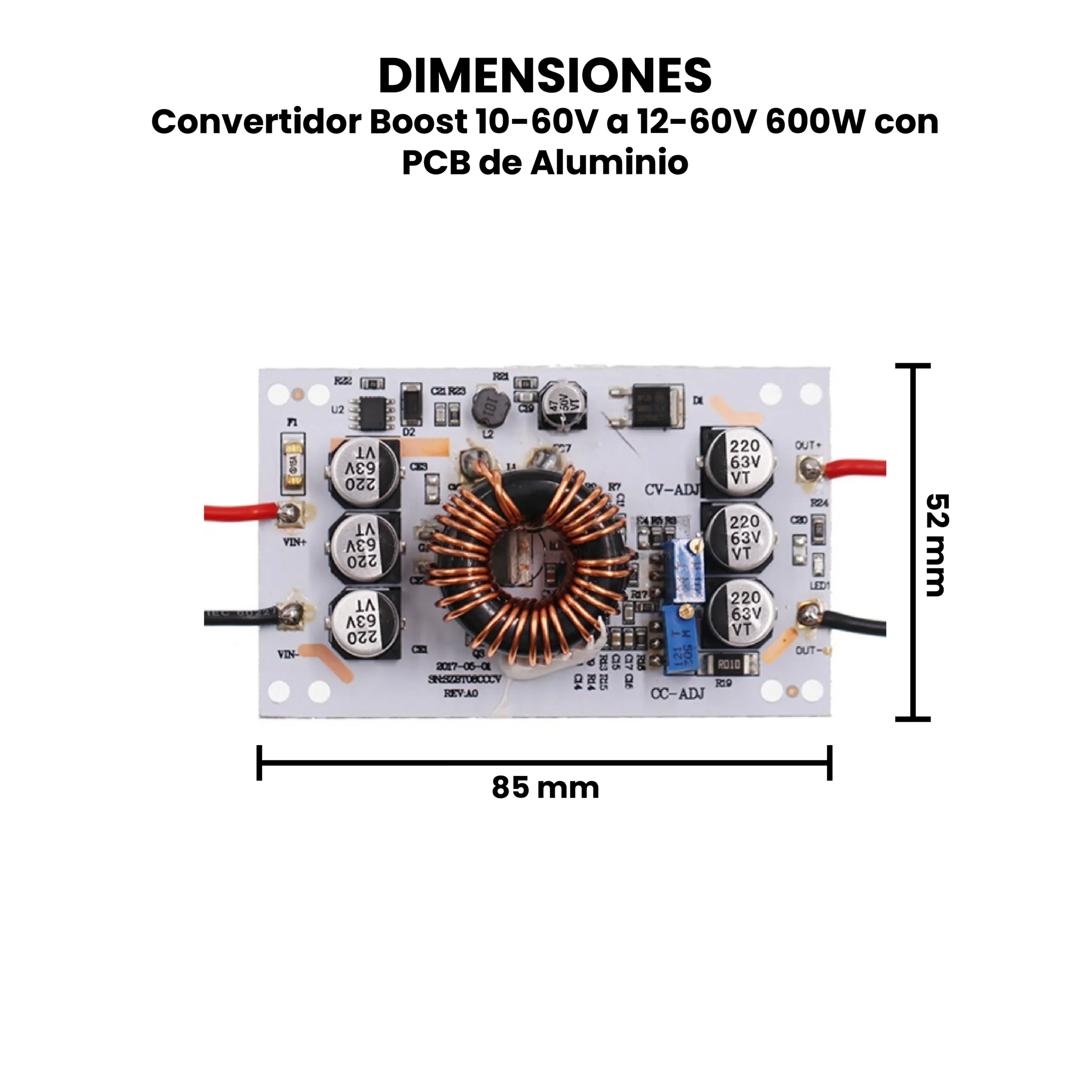

• Dimensiones

INFORMACIÓN ADICIONAL

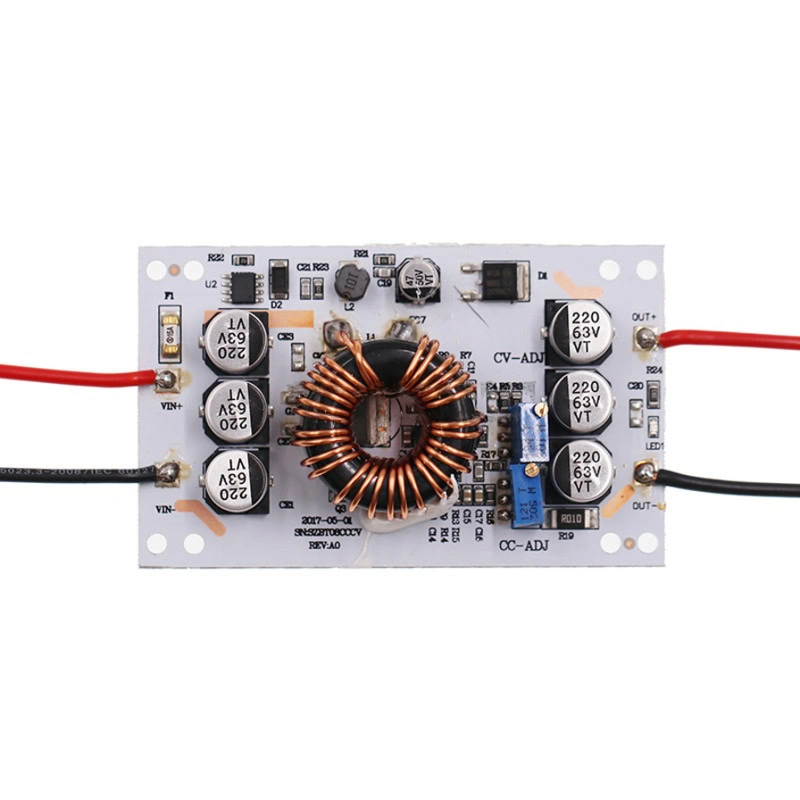

Instrucciones de Uso.

1. VIN+ es el polo positivo de la fuente de alimentación de entrada y VIN- es el polo negativo de la fuente de alimentación de entrada.
2. OUT+ es el polo positivo de la fuente de alimentación de salida, OUT- es el polo negativo de la fuente de alimentación de salida,
3. Rango ajustable de voltaje constante: DC12 – 60V (en sentido horario para disminuir, en sentido antihorario para aumentar),
4. Rango ajustable de corriente constante: 0,2 A – 10 A (en sentido horario para reducir, en sentido antihorario para aumentar),
5. Cuando la corriente de entrada supera los 6 A, es necesario reforzar la disipación de calor (el sustrato de aluminio está unido a una parte metálica plana).
6. El voltaje de entrada no puede ser inferior a 10 V ni superior a 60 V.
7. La corriente de entrada no puede superar los 10 A, la potencia no puede superar los 600 W.
8. Al utilizarlo, asegúrese de que el voltaje de entrada sea al menos 2 V menor que el voltaje de salida.
9. Antes de conectar la carga, ajuste el voltaje y la corriente requeridos cuando no haya carga (el voltaje sin carga debe aumentarse entre 3 y 5 V cuando se aplica corriente constante).
10. Cuando utilice una fuente de alimentación conmutada u otra fuente de alimentación secundaria, asegúrese de que la potencia de la fuente de alimentación sea más del doble de la potencia de la fuente de alimentación de este módulo.

Notas:

• Cuando el voltaje de salida aumenta de 12 V a 20 V, será mayor la corriente de reposo.
• La salida predeterminada es de 19V.
• Si se supera los 6 A, aumente la disipación térmica.
• La entrada y la salida no se pueden conectar a la inversa.
• El voltaje de entrada no debe ser inferior a 10 V. Un voltaje de entrada demasiado bajo dañará el módulo.
• Cuando trabaje a plena carga durante un tiempo prolongado, preste atención a la ventilación y la disipación del calor para prolongar la vida útil del módulo.
• Preste atención a la prevención del polvo y la humedad.
