AR0787 - Convertidor 48V a 12V 5A Step Down PINOUT

Convertidor 48V a 12V 5A Step Down

$ 189.00

69 disponibles

CANTIDAD	PRECIO
10 piezas	$ 171.19
25 piezas	$ 156.52
35 piezas	$ 144.17

SKU: AR0787 Categorías: MÓDULOS, REGULADORES, STEP DOWN Etiquetas: 48V a 12V, 5A, 60w, convertidor, corriente, Down, encapsulado, reductor de voltaje, Step, step down, voltaje

INFORMACIÓN

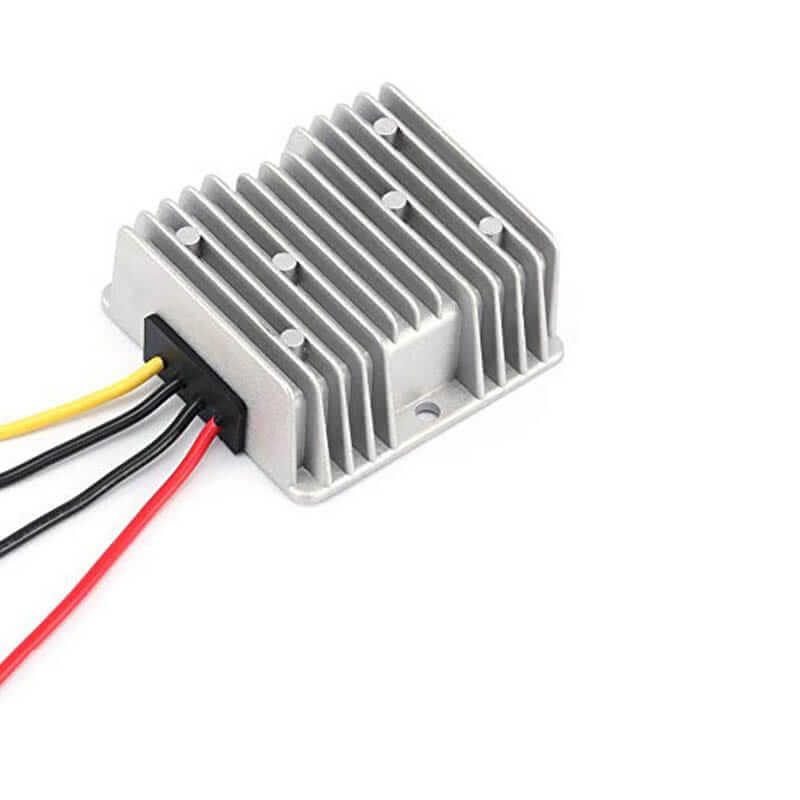

El dispositivo mostrado en la imagen es un convertidor DC-DC step-down de alta potencia, encapsulado en una carcasa de aluminio con aletas de disipación térmica, diseñado para reducir voltajes de entrada elevados (48 V) a una salida estable de 12 V 5 A. Internamente, utiliza tecnología de conmutación por modulación de ancho de pulso (PWM) para convertir eficientemente la energía, reduciendo el calor y mejorando la eficiencia en comparación con los reguladores lineales. Su diseño robusto y sellado lo hace ideal para aplicaciones exigentes, ya que disipa el calor de manera pasiva mediante su disipador integrado, permitiendo manejar corrientes altas con seguridad y estabilidad.

Este tipo de step-down robusto y sellado es ampliamente utilizado en vehículos eléctricos, sistemas automotrices, paneles solares, caravanas, maquinaria industrial y motocicletas, donde se requiere convertir fuentes de energía de 48 V a 12 V para alimentar equipos electrónicos como luces LED, radios, cargadores, GPS o cámaras. También es útil en sistemas solares para derivar una salida segura hacia controladores, bancos de baterías o dispositivos sensibles. Gracias a su protección contra sobrecarga, cortocircuito, sobretemperatura y polaridad invertida, se adapta a entornos exigentes con vibraciones, humedad o polvo. Su diseño compacto, resistente y silencioso lo convierte en una excelente opción para instalaciones permanentes en entornos industriales o móviles, una gran ventaja es que cuenta con protección contra sobre corriente, sobre temperatura y cortocircuito, etc.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Convertidor DC-DC Step-Down (reductor).
Voltaje de entrada (IN): Típicamente centrado en 48 V.
Voltaje de salida (OUT): 12 V DC regulado.
Corriente de salida máxima: 5 A
Potencia de salida máxima: 60 W.
Eficiencia de conversión: 90 % – 95 % (dependiendo de la carga).
Frecuencia de conmutación: 150 kHz – 300 kHz (aprox.).
Protecciones integradas:
- Contra cortocircuitos.
- Contra sobrecarga (limitación de corriente).
- Contra sobrecalentamiento (desconexión térmica).
- Contra inversión de polaridad (entrada).
Disipación térmica: Carcasa de aluminio con aletas (enfriamiento pasivo)
Encapsulado: Sellado, impermeable (algunos modelos son IP65/IP67)

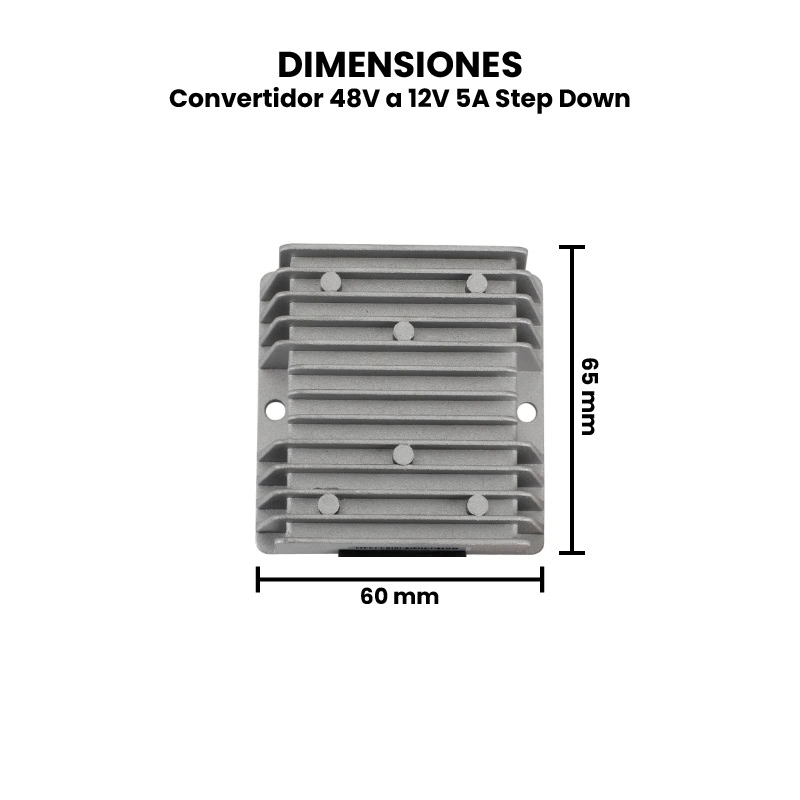

Dimensiones: 60 mm x 65 mm x 25 mm.
Peso: 120 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo probar el Convertidor 48V a 12V 5A Step Down?

Materiales Necesarios:

Módulo Step-Down 48 V → 12 V / 5 A.
Fuente de 48 V DC (puede ser:
- una fuente regulable de laboratorio,
- una batería de 48 V,
- o un banco de baterías en serie).
Multímetro digital (para medir voltajes y corriente).
Cargador USB, foco LED de 12 V, ventilador, Arduino, o resistencia de carga como carga de prueba.
(Opcional) Cargador electrónico programable para hacer pruebas con carga variable.
Cables bien aislados y de calibre adecuado (mínimo 18 AWG).

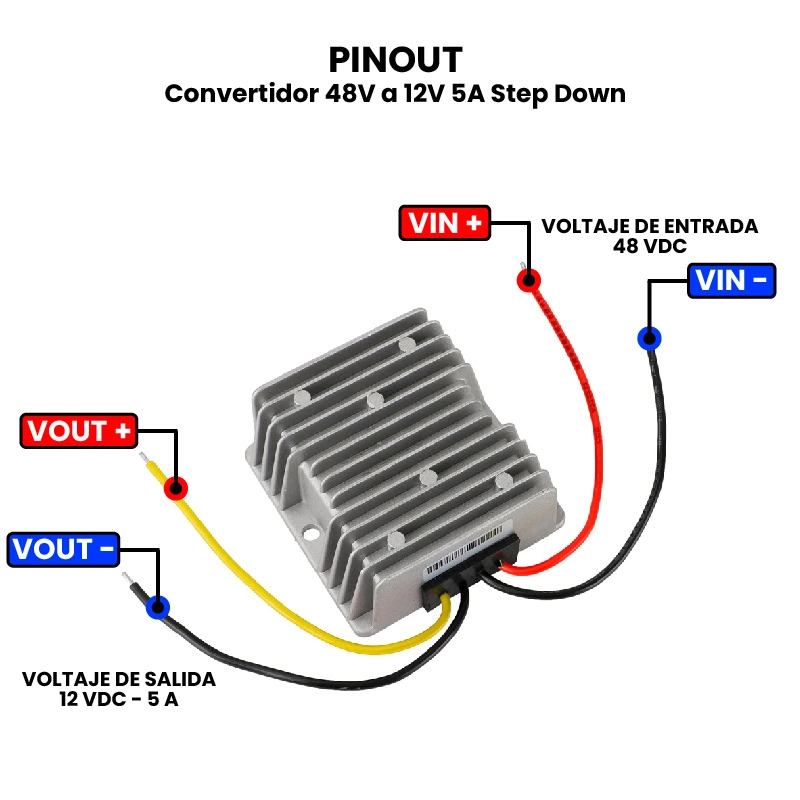

Verifica el Cableado del Módulo.

Generalmente, los cables tienen este código de color:

Color del cable	Función
Rojo	Entrada positiva (IN +) = 48 V DC
Negro	Tierra común (GND) = Entrada y Salida c/u
Amarillo	Salida positiva (OUT +) = 12 V DC

Este modelo usa 2 cables negros: uno para entrada y otro para salida.

Conecta la Fuente de 48 VDC.

Asegúrate de tener 48 V DC estables, ya sea de una fuente regulable o batería.
Conecta:
- Rojo al positivo (+).
- Negro (entrada) al negativo (–) de la fuente.

No enciendas la fuente todavía.

Conecta el Multímetro a la Salida.

Configura el multímetro en voltímetro DC.
Conecta:
- Punta roja al cable amarillo (salida +).
- Punta negra al cable negro (GND salida).

Enciende la Fuente de 48 V.

Al energizar, el módulo debe comenzar a trabajar inmediatamente.
El multímetro debe mostrar 12.0 V ± 0.2 V.
Si no hay voltaje o es incorrecto, apaga inmediatamente y revisa el cableado.

Prueba con una Carga Real.

Ahora prueba con un dispositivo de carga:

Foco LED de 12 V o ventilador.

Conecta el dispositivo directamente entre el amarillo (+) y negro (–).
Verifica que encienda normalmente.

Arduino, router o módulo electrónico 12 V.

Úsalo solo si ya estás seguro de que la salida es correcta (12 V estabilizados).

Carga resistiva (resistencia cerámica o dummy load).

Conecta una carga que consuma entre 1 A y 5 A (ej., una resistencia de 2.4 Ω 50 W ≈ 5 A a 12 V).
Usa el multímetro en modo amperímetro en serie para verificar la corriente.

Revisa Estabilidad y Temperatura.

Deja conectado el sistema unos minutos con carga.
Verifica:
- Que la salida permanezca en 12 V sin grandes variaciones.
- Que el módulo no se caliente en exceso (ligero calentamiento es normal).
- Que no haya apagones ni caídas de tensión.
