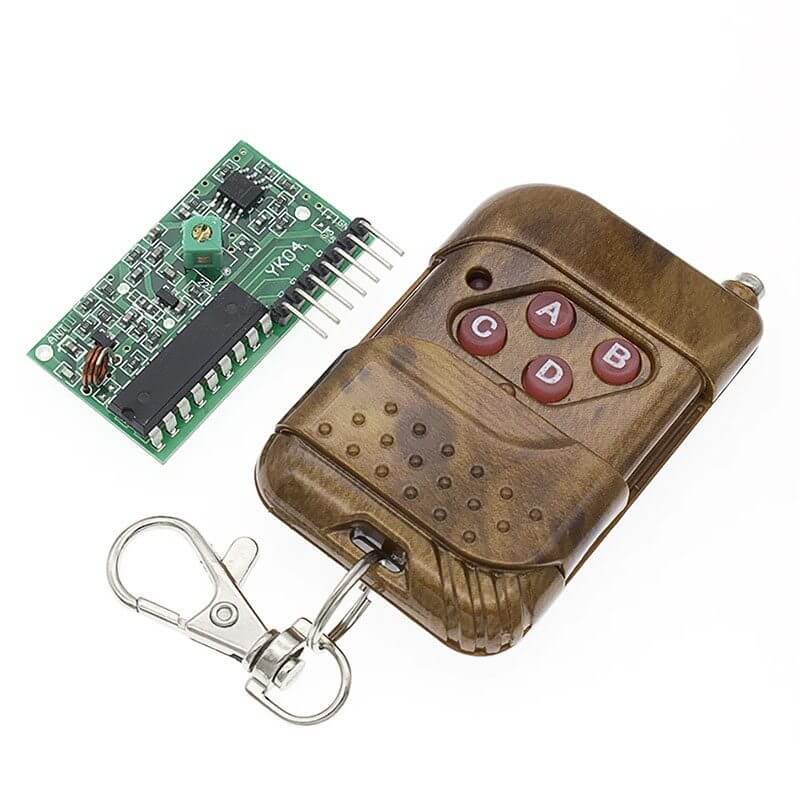

Control Remoto Inalámbrico Receptor y transmisor 315MHz

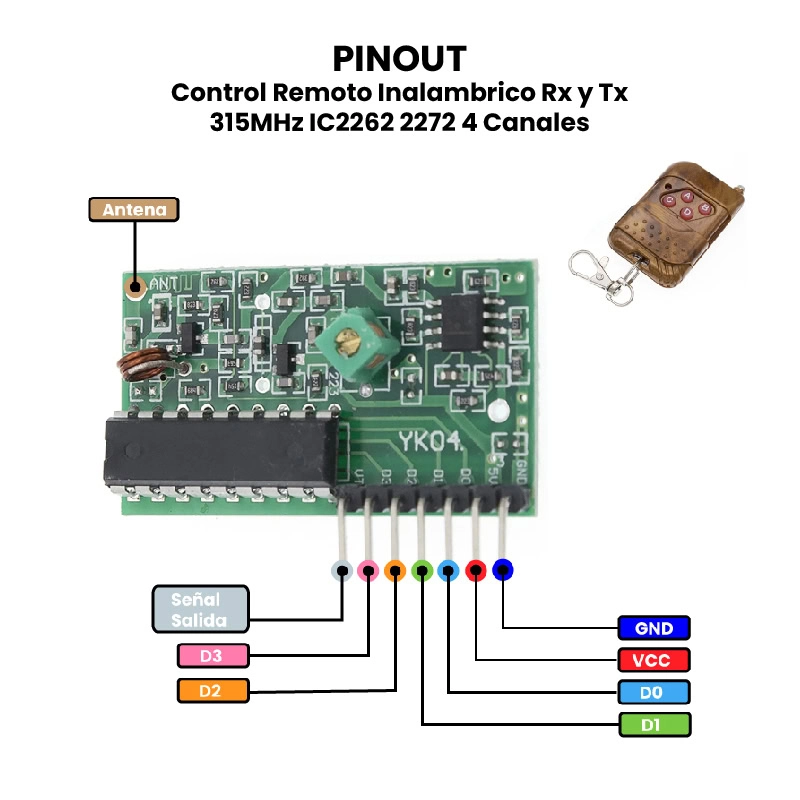

AR0386 - Control Remoto Inalambrico Receptor y Transmisor 315MHz IC2262 2272 4 Canales PINOUT

Control Remoto Inalámbrico RX y TX 315MHz

Control Remoto Inalambrico Rx y Tx 315MHz IC2262 2272 4 Canales

$ 74.00

6 disponibles

CANTIDAD	PRECIO
10 piezas	$ 64.54
25 piezas	$ 57.53
35 piezas	$ 51.90

SKU: AR0386 Categorías: INALÁMBRICOS, MÓDULOS, RF & LORA Etiquetas: 2272, 315 MHz, 4 canales, codificador, control, DECODIFICADOR, IC2262, INALAMBRICO, receptor, remoto, transmisor, YK04

INFORMACIÓN

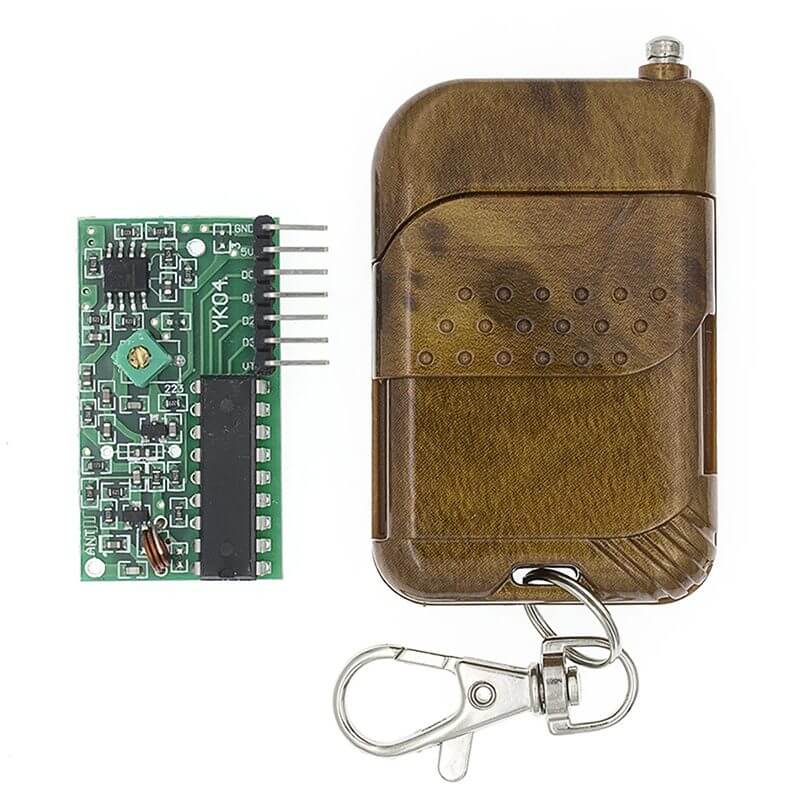

El control remoto inalámbrico Rx y Tx de 315 MHz con los circuitos integrados IC2262 (transmisor) e IC2272 (receptor) de 4 canales es un sistema de comunicación RF (radiofrecuencia) que permite activar o desactivar dispositivos a distancia sin necesidad de cables. El transmisor (Tx) envía señales codificadas en la frecuencia de 315 MHz, utilizando el IC2262 para generar un código digital único. El receptor (Rx), con el IC2272, capta la señal, la decodifica y activa uno de sus cuatro canales de salida si el código recibido coincide con el programado, permitiendo así controlar diferentes dispositivos de forma independiente. Este sistema opera típicamente a una distancia de entre 20 a 100 metros dependiendo del entorno.

El control remoto inalámbrico Rx y Tx 315 MHz con IC2262 y IC2272 de 4 canales se utiliza ampliamente en sistemas de automatización y control remoto debido a su facilidad de implementación y bajo costo. Sus principales aplicaciones incluyen el encendido y apagado remoto de luces, ventiladores, sistemas de riego, apertura de puertas automáticas, alarmas, cortinas eléctricas y sistemas de seguridad. Es compatible con tarjetas de desarrollo como Arduino UNO, Mega, Nano, así como ESP8266, ESP32 y otros microcontroladores que cuenten con entradas digitales para captar las señales del receptor. Gracias a su diseño sencillo, se integra fácilmente en proyectos electrónicos, permitiendo controlar hasta cuatro salidas independientes de forma inalámbrica en un rango de hasta 100 metros en espacios abiertos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Canales: 4.
Modulación: ASK.

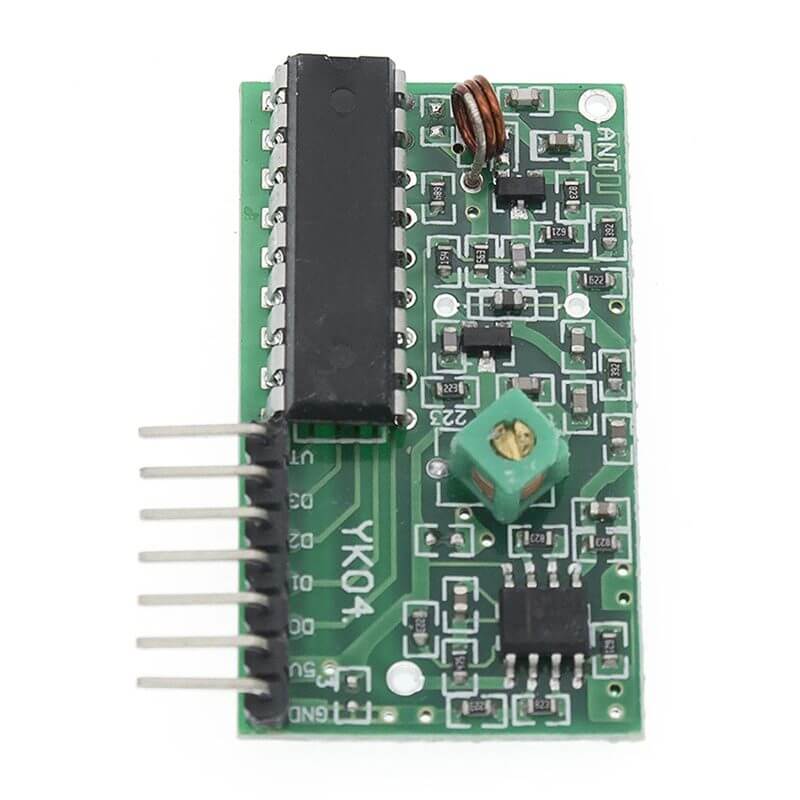

Receptor.

Chip Principal: PT2272-M4.
Voltaje de Operación: 5 VDC (No superar este voltaje).
Sensibilidad de Recepción: -98 dB.

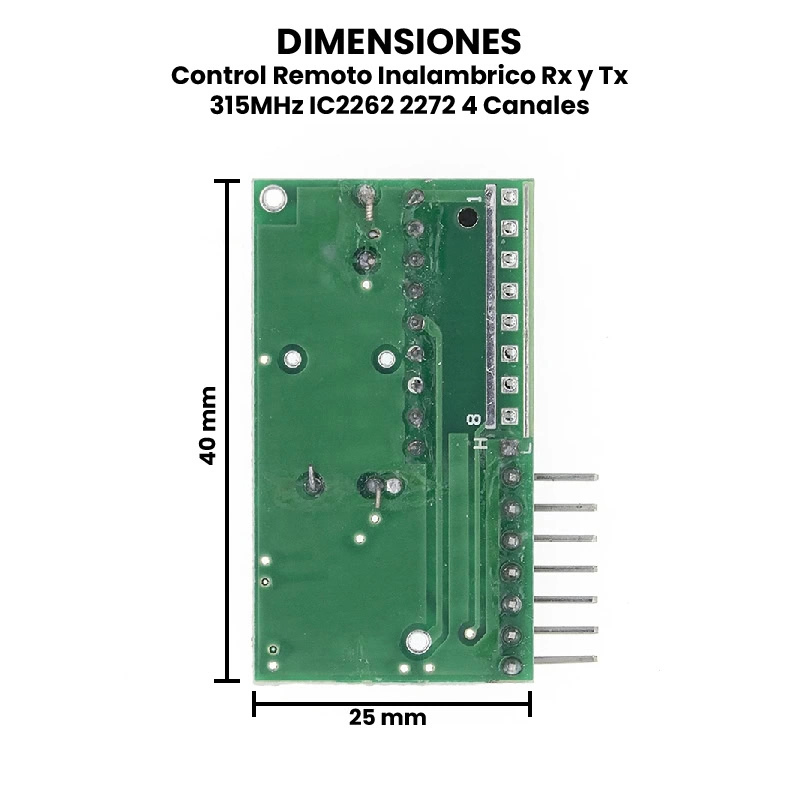

Dimensiones: 40 mm x 25 mm x 55 mm.
Peso: 4.3 g.

Transmisor.

Chip Principal: SCT2260.
Voltaje de funcionamiento: 12 VDC (1 Batería modelo 27A/12V o 23A/12V).
Corriente de funcionamiento: 10 mA.
Potencia radiada: 10 mW.
Frecuencia de transmisión: 315 MHz.
Distancia de Transmisión: 50 m -100 m.
Peso: 27.8 g.
No incluye batería.

DOCUMENTACIÓN Y RECURSOS

Datasheet:

- PT2272
- T2260

INFORMACIÓN ADICIONAL

Configuración del Receptor y Transmisor 315 MHz

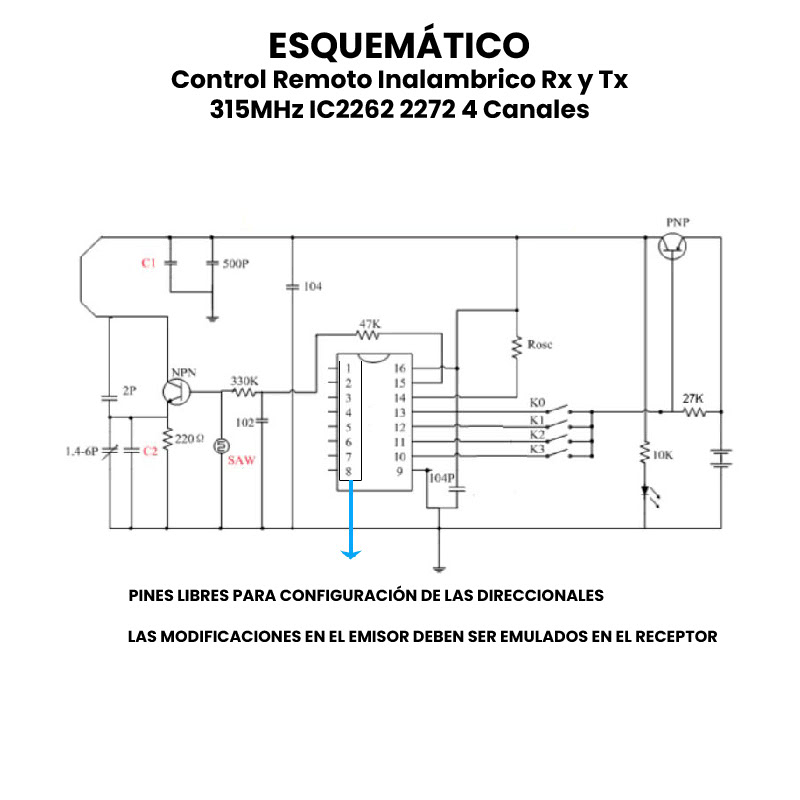

El control utiliza el circuito integrado PT2260 (codificador) y el receptor utiliza el PT2272-M4 (decodificador), estos circuitos integrados son de tecnología CMOS y utilizan códigos de dirección fijos. Ambos dispositivos (control y receptor) deben poseer el mismo código de dirección de lo contrario no se comunicarán, estos circuitos integrados poseen tres estados por pin alto, bajo y flotante o desconectado; por default las placas de ambos dispositivos vienen flotantes teniendo solo soldadura en los pines que vienen dispuestos para esto.

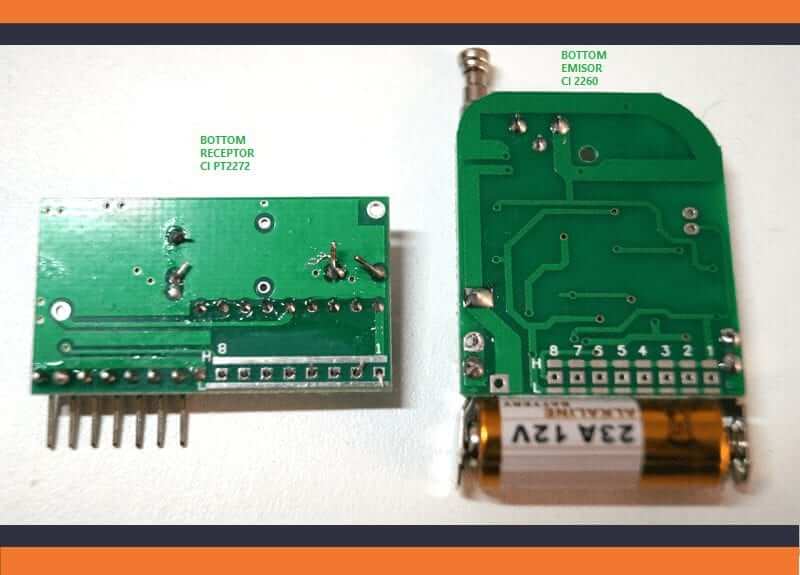

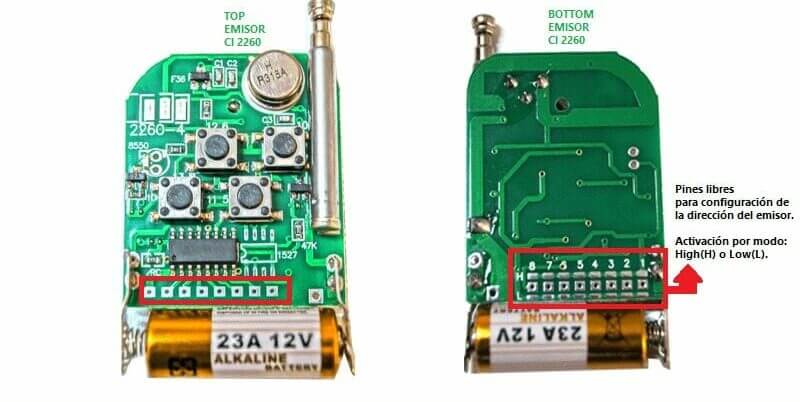

*Visualización de pines (1-8) en receptor y emisor .*

Estos pines ayudan a que el decodificador solo responda a codificadores con la misma configuración, debido a que los decodificadores pueden ser controlados por diferentes codificadores con frecuencia de 315 MHz, se vuelve sensible a temas de seguridad.

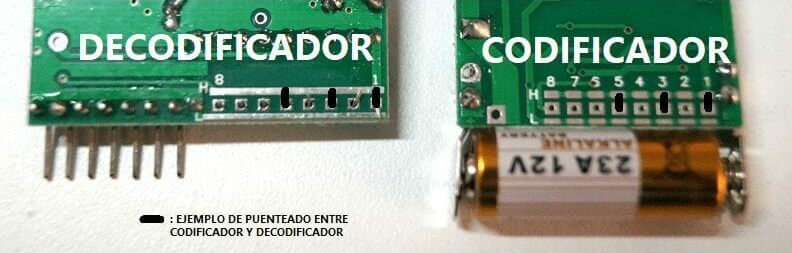

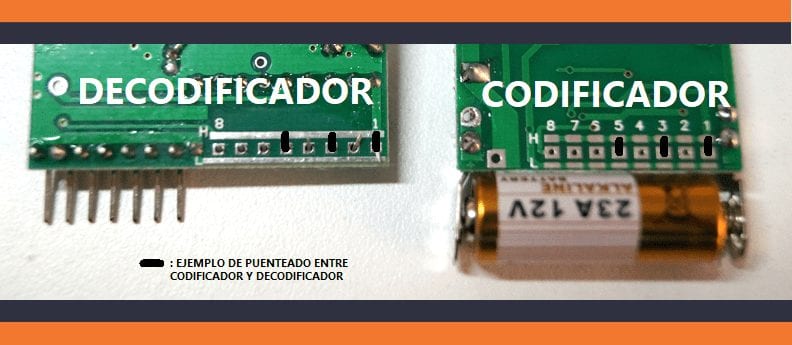

Esta codificación será de manera manual puenteando los pines libres con la banda de High(H) o Low(L), estos puentes se realizarán tanto en el emisor como en el receptor.
