Conectores ZH1.5mm Horizontales

INFORMACIÓN

Conectores ZH1.5mm horizontales, disponibles en tipo macho de 2, 3, 4, 5, 6 y 8  pines. Los conectores tienen una separación entre pines de 1.5mm. Son muy pequeños comparados a otros conectores y están diseñados para tener una conexión segura y rápida con placas de circuito impreso PCBs.

Es muy común encontrarlos en diversas placas electrónicas ya que facilitan la conexión con sensores, actuadores, baterías y otros periférico de entrada y salida.  Si te dedicas al desarrollo de PCBs o quieres llevar tu prototipo a otro nivel, estos conectores son para ti, ya que tendrás fácil conexión y también reducirás el tamaño de tus prototipos.

Estos conectores son de montaje superficial SMD y tienen terminales que son ideales para soldar en las placas PCB. Están diseñados para utilizarlos con los conectores ZH hembra con cable ya que estos permiten la conexión con diferentes dispositivos ya sea de entrada y salida.

ESPECIFICACIONES Y CARACTERISTICAS

• Conector: JST
• Serie: ZH
• Tipo de contacto: Macho
• Pitch: 1.5mm
• Posición de montaje: Horizontal
• Tipo de montaje: Superficial SMD
• Número de pines: Disponible en 2, 3, 4, 5, 6 y 8 pines

DOCUMENTACIÓN Y RECURSOS

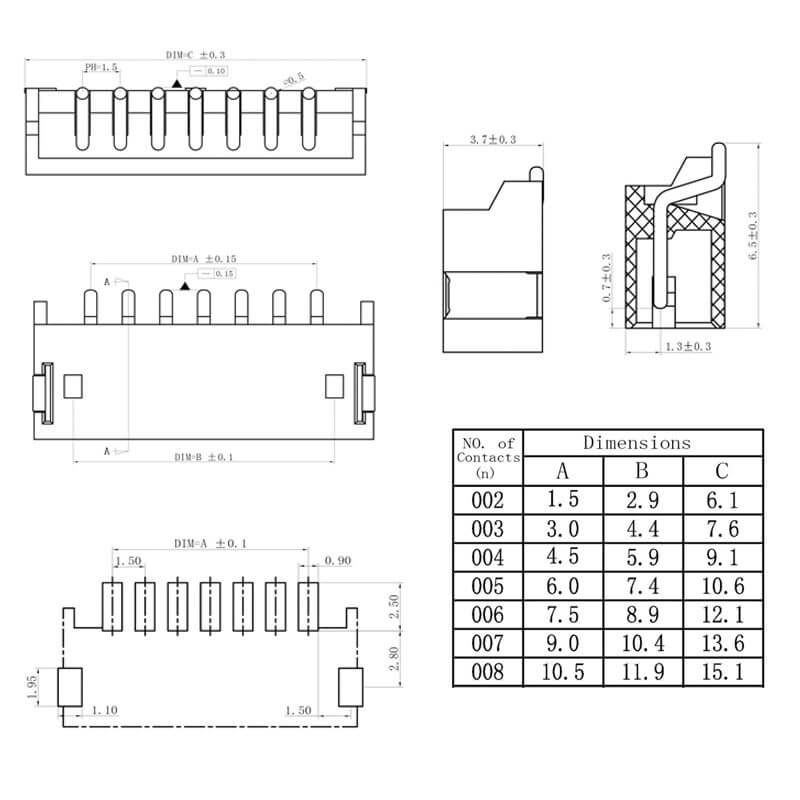

• Dimensiones

INFORMACIÓN ADICIONAL

¿Qué es un conector ZH?

Es un conector de plástico que incorpora terminales y facilitan la conexión con diferentes dispositivos electrónicos, como baterías, sensores, actuadores, placas electrónicas PCBs y otros. Hay 2 tipos hembra y macho, el hembra que solo es el conector de plástico que hace el enchufe con el conector macho que este regularmente va soldado a la placa electrónica, el conector macho tiene terminales hay 2 tipos de orientación vertical y horizontal estos definen como será la conexión del conector hembra.

En UNIT Electronics contamos con gran variedad de conectores ZH hembra con cable o sin cable así como terminales SH que te ayudaran a ponchar y crear tu propio conector ZH hembra, en los siguientes enlaces tendrás toda la familia ZH disponible que podrás integrar en tus futuros proyectos:

1. Conectores ZH hembra
2. Terminal ZH1.5mm

3. Pinzas de ponchado SN-03BM
4. Cable 28AWG

ENLACES EXTERNOS

• Wiki – Conectores JST
