INFORMACIÓN

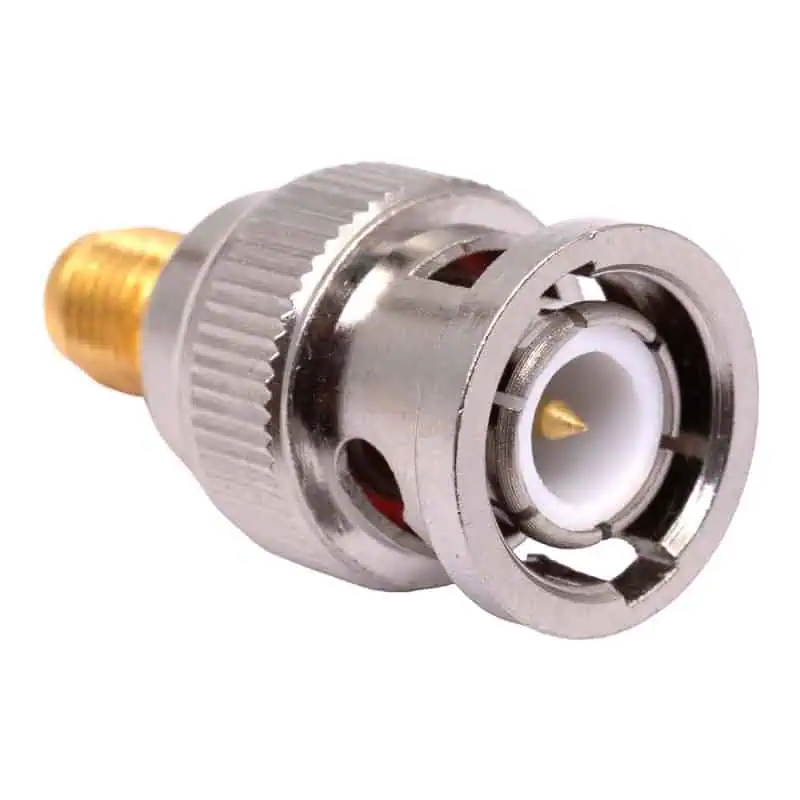

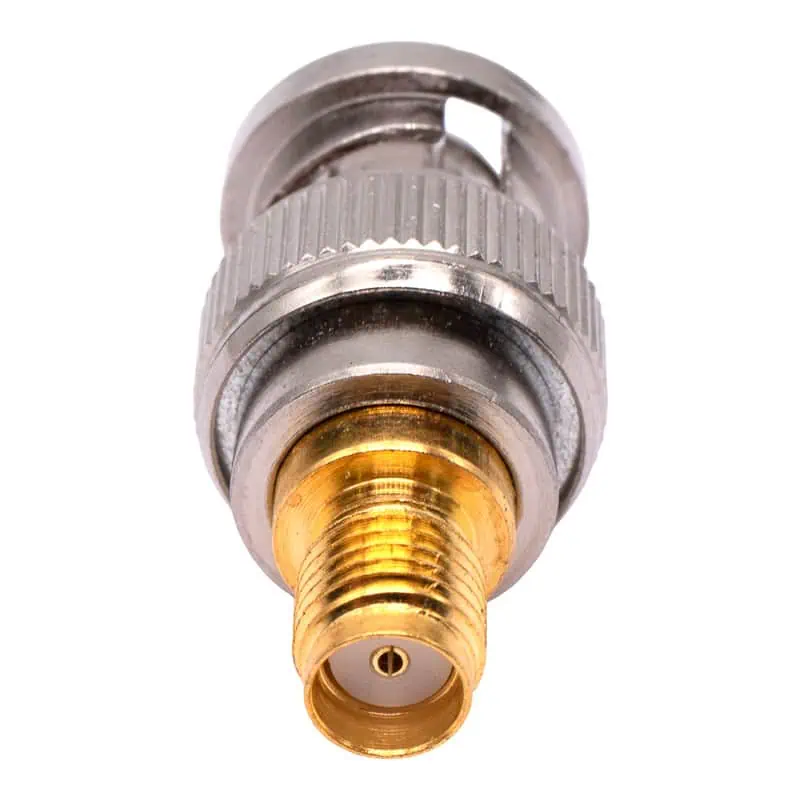

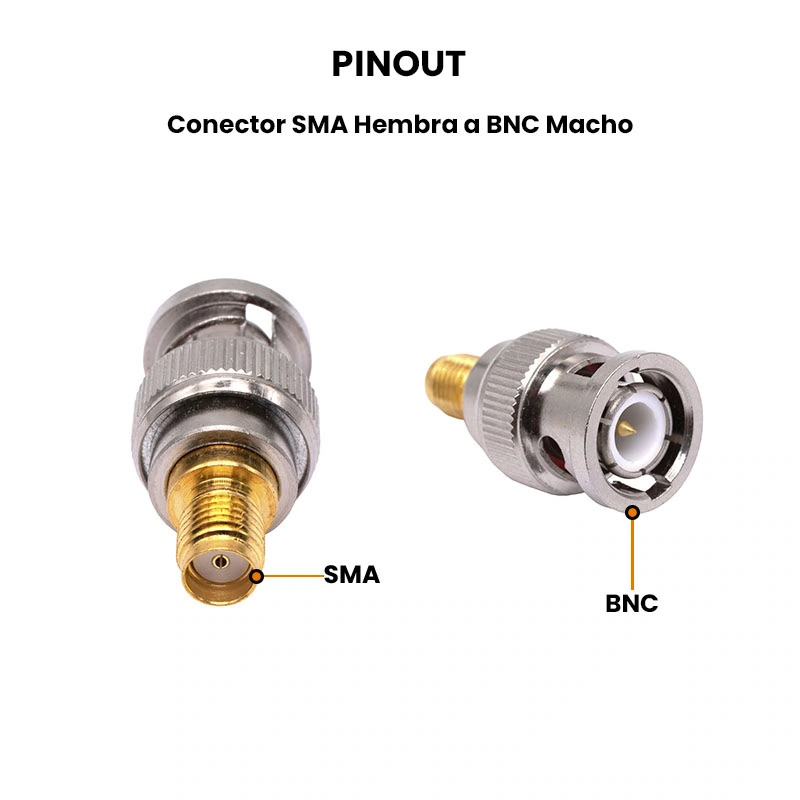

El conector SMA hembra a BNC macho es un adaptador mecánico y eléctrico que permite unir dos estándares de cableado de radiofrecuencia (RF) que físicamente son incompatibles entre sí.
Es una herramienta esencial en telecomunicaciones porque resuelve el problema de “roscar” versus “bloquear por bayoneta”, permitiendo que equipos de diferentes generaciones o tamaños compartan la misma señal sin perder calidad eléctrica.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Conector SMA hembra a BNC macho.
- Modo de montaje: En línea.
- Aislante dieléctrico: Teflón.
- Impedancia: 50 Ω
- Frecuencia de funcionamiento: 4 GHz
- Dimensiones: 27.71 mm x 14.12 mm
- Peso: 8.67 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Aplicaciones
- Su función principal es la interconectividad.
- Pruebas de laboratorio: Conectar una antena pequeña con conector SMA directamente a un equipo de medición profesional que usa BNC.
- Radiotransmisores: Adaptar un radio portátil moderno para que pueda usar una antena externa de base o de coche que tenga un cable terminado en BNC.
- Prototipado: Facilitar la conexión rápida y frecuente gracias al sistema BNC de giro rápido en dispositivos que originalmente requieren roscar un cable SMA.
Precauciones al instalar
Antes de conectar, revisa el estado físico del adaptador:
- Pin central BNC: Asegúrate de que el pin dorado central esté recto. Si está doblado, al intentar insertarlo, dañará el receptáculo hembra del equipo.
- Pin central SMA: Al ser un SMA hembra, asegúrate de que el orificio central esté limpio y no tenga restos de soldadura o suciedad.
- Limpieza: Usa alcohol isopropílico y un hisopo si notas grasa o polvo. La suciedad en RF aumenta la VSWR (relación de onda estacionaria) y degrada la señal.
Carga mecánica
- Peso del cable: Los conectores SMA son pequeños y no están diseñados para soportar cables coaxiales muy pesados colgando directamente de ellos.
- Peligro de palanca: Si el cable es rígido, la palanca puede romper la base del conector en el equipo. Usa alivios de tensión o asegura el cable a la mesa.
