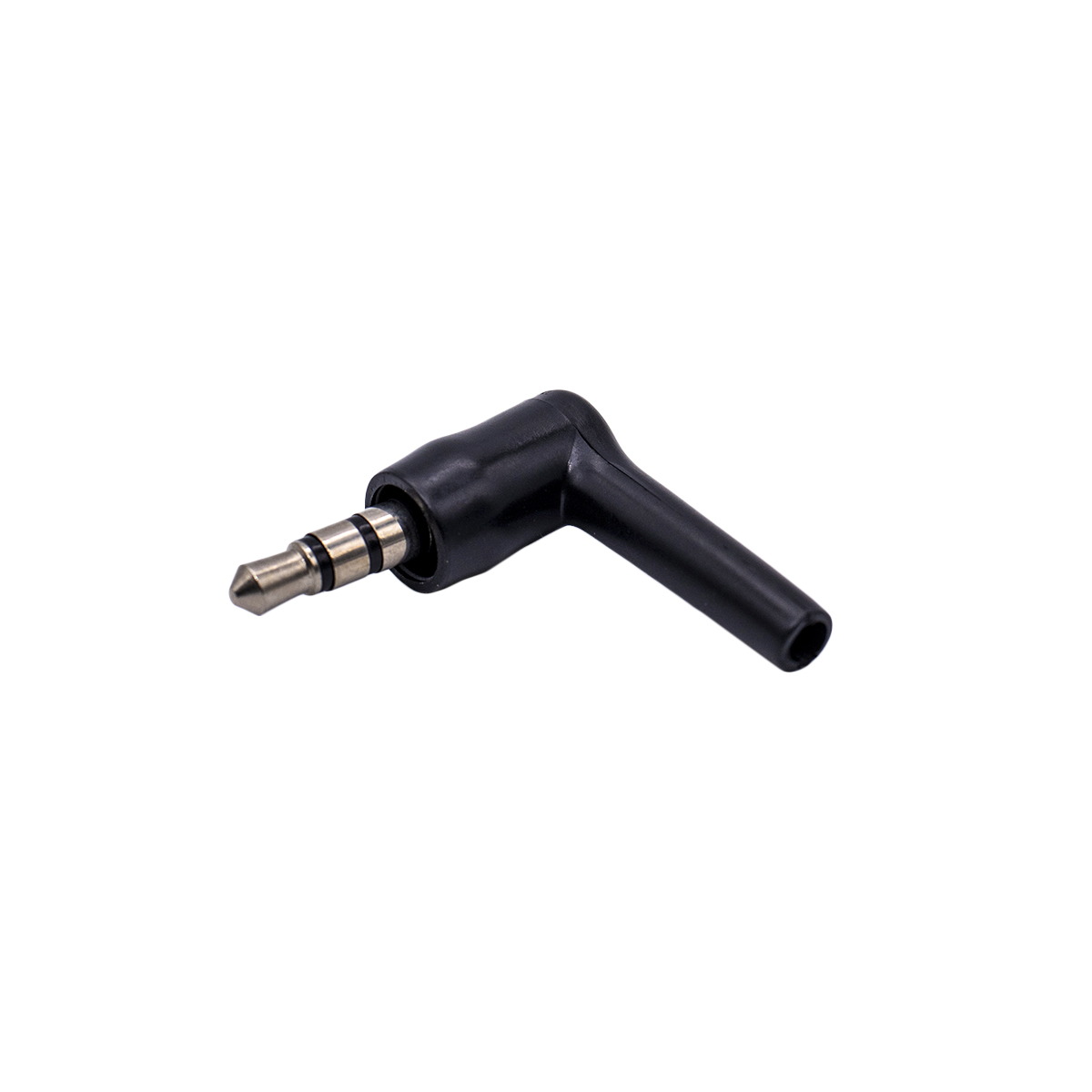

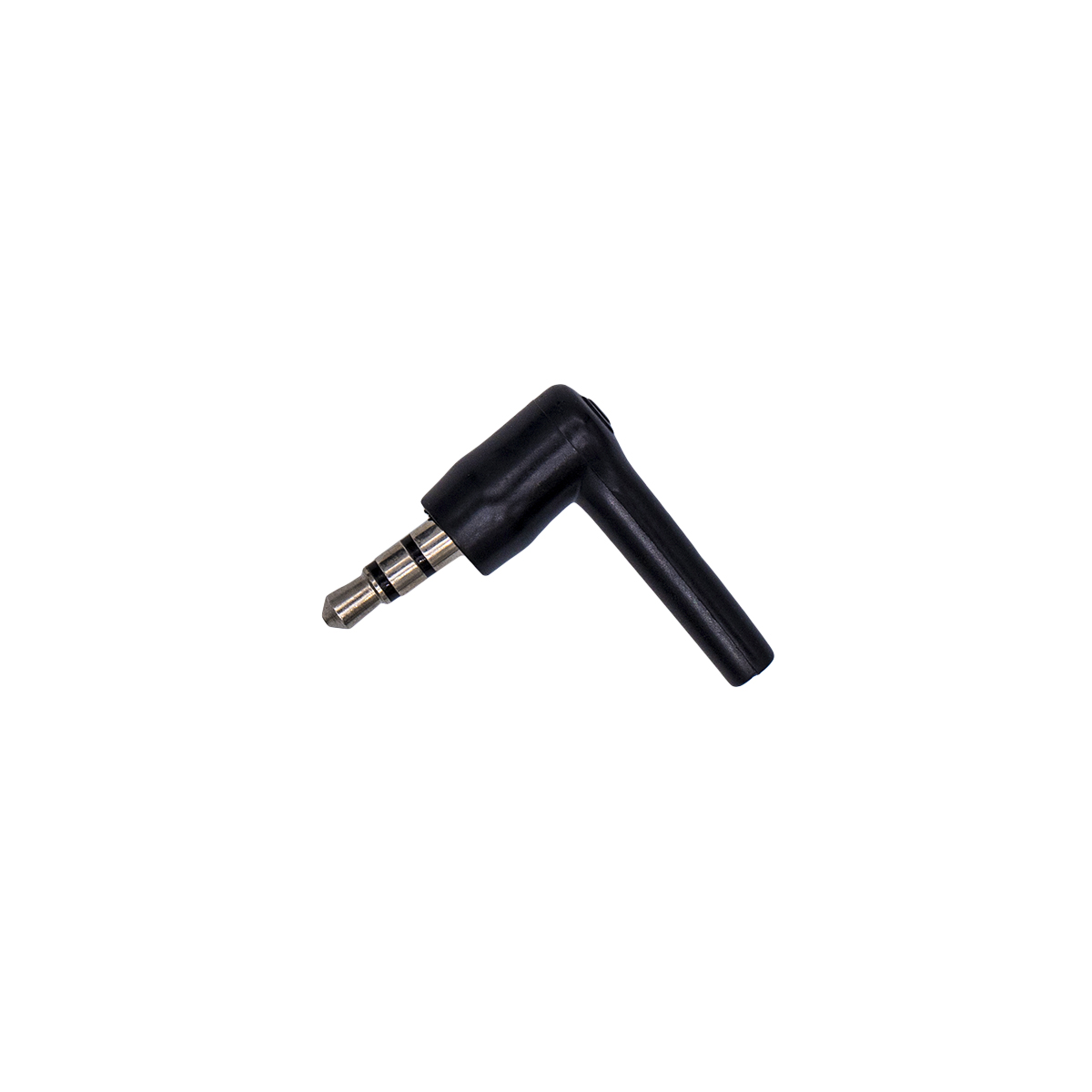

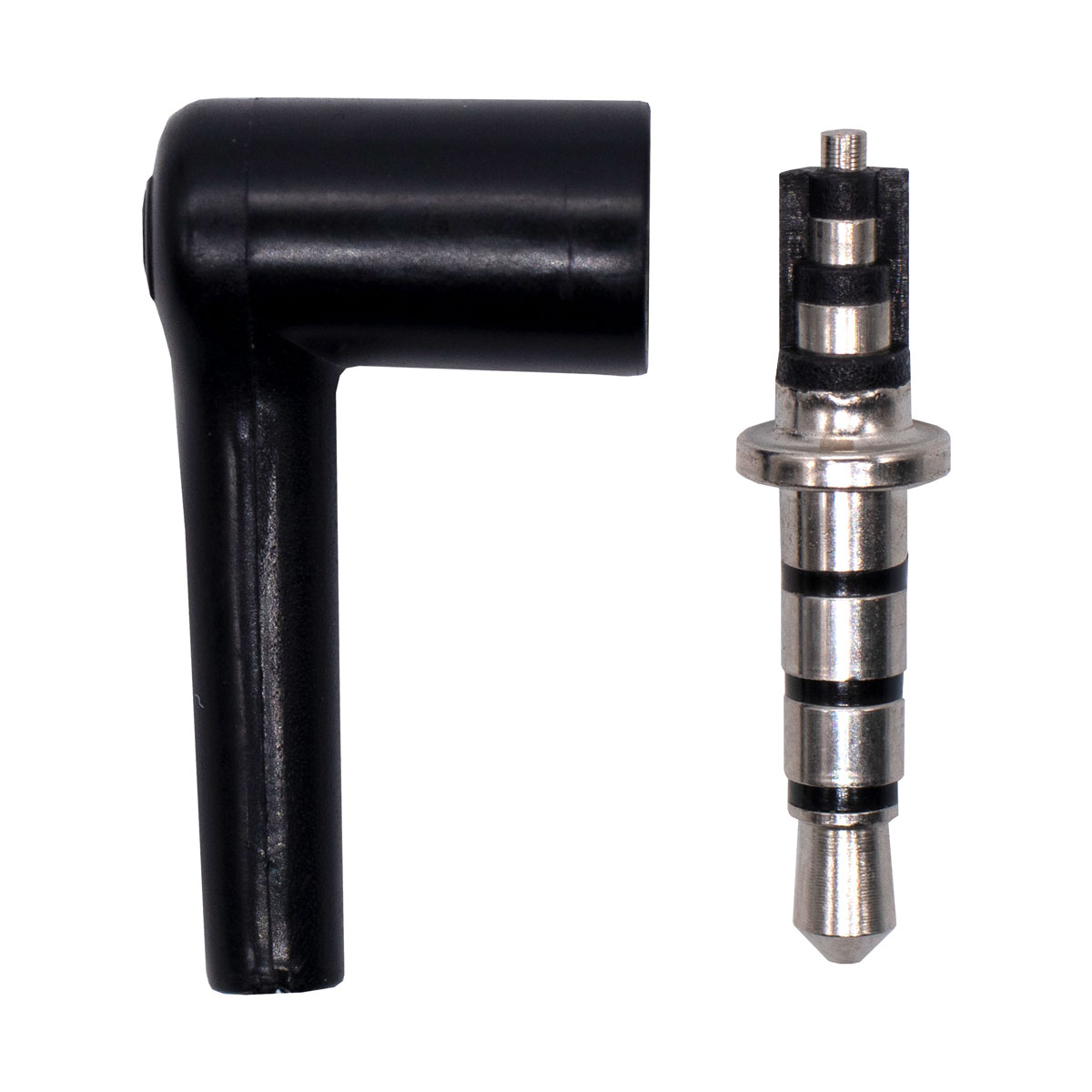

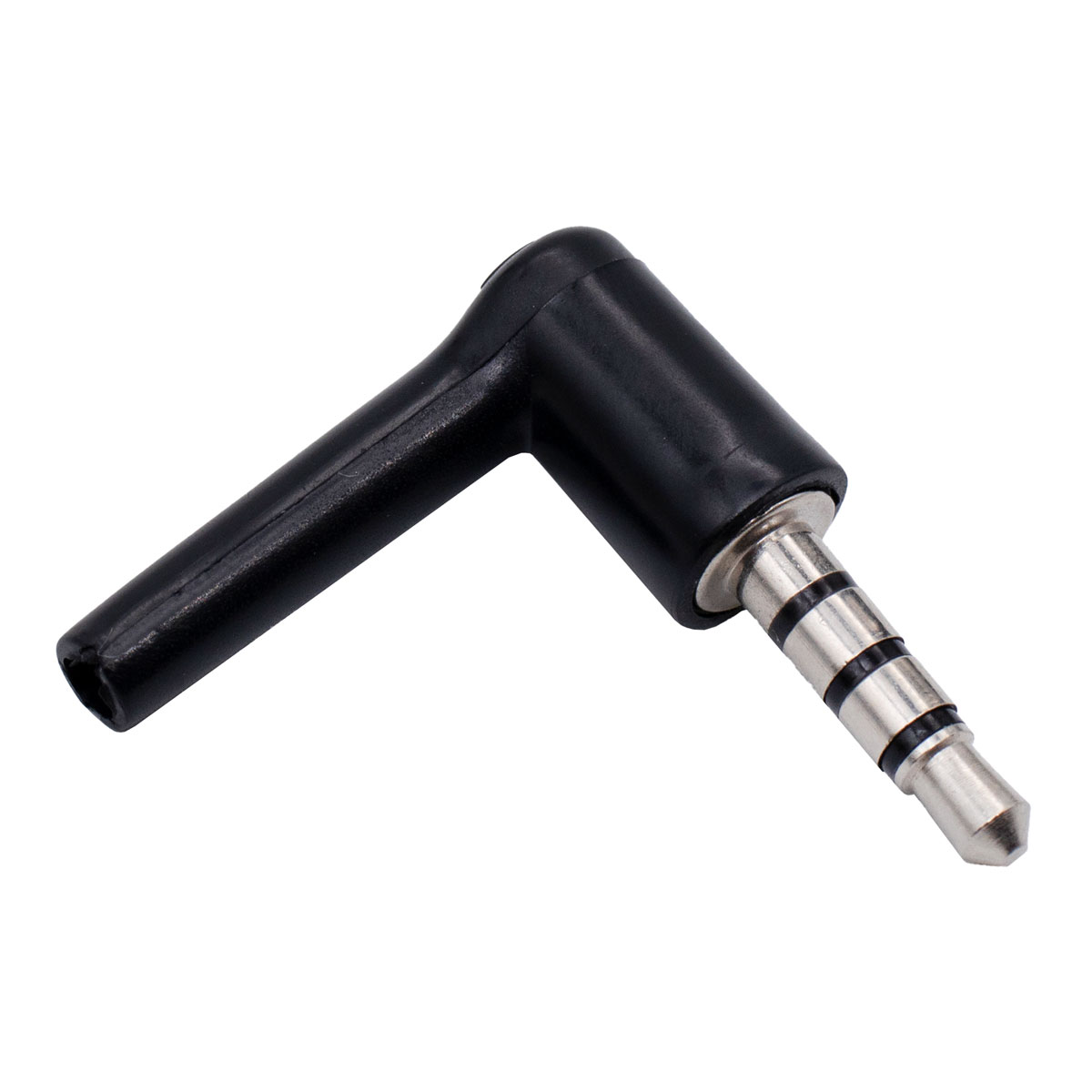

Conector Estéreo de 3.5mm 90 grados Niquelado Negro

INFORMACIÓN

Conector estéreo de 3.5 mm 90° tiene una carcasa protectora de plástico negro, 3 anillos y 4 polos, así como un chapado de níquel que protege al conector de la corrosión y mejora la conductividad garantizando una transmisión eficiente con perdidas mínimas, lo que se traduce en una buena calidad de audio.

Conector estéreo de 3.5 mm 90° es muy versátil y puede ser utilizado para aplicaciones que requieren entrada y salida de audio en conjunto con otras funcionalidades, como micrófonos y controles de medios. Un ejemplo de este tipo de aplicaciones son los auriculares manos libres.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Carcasa:
  • Color: Negro
  • Material: Plástico
• Modelo: TRRS
• Chapado: Níquel
• Anillos: 3
• Polos: 4
• Tipo:
  • Terminal: Macho
  • Conector: 90° o L
• Compatible con Jack: 3.5 mm (1.8″)
• Diámetro:
  • Plug: 3.5 mm
  • Superior del Conector: 7.7 mm
  • Inferior del Conector: 3.7 mm
• Dimensiones del conector: 27 x 24.6 x 7.7 mm
• Peso: 1.4 g

DOCUMENTACIÓN Y RECURSOS

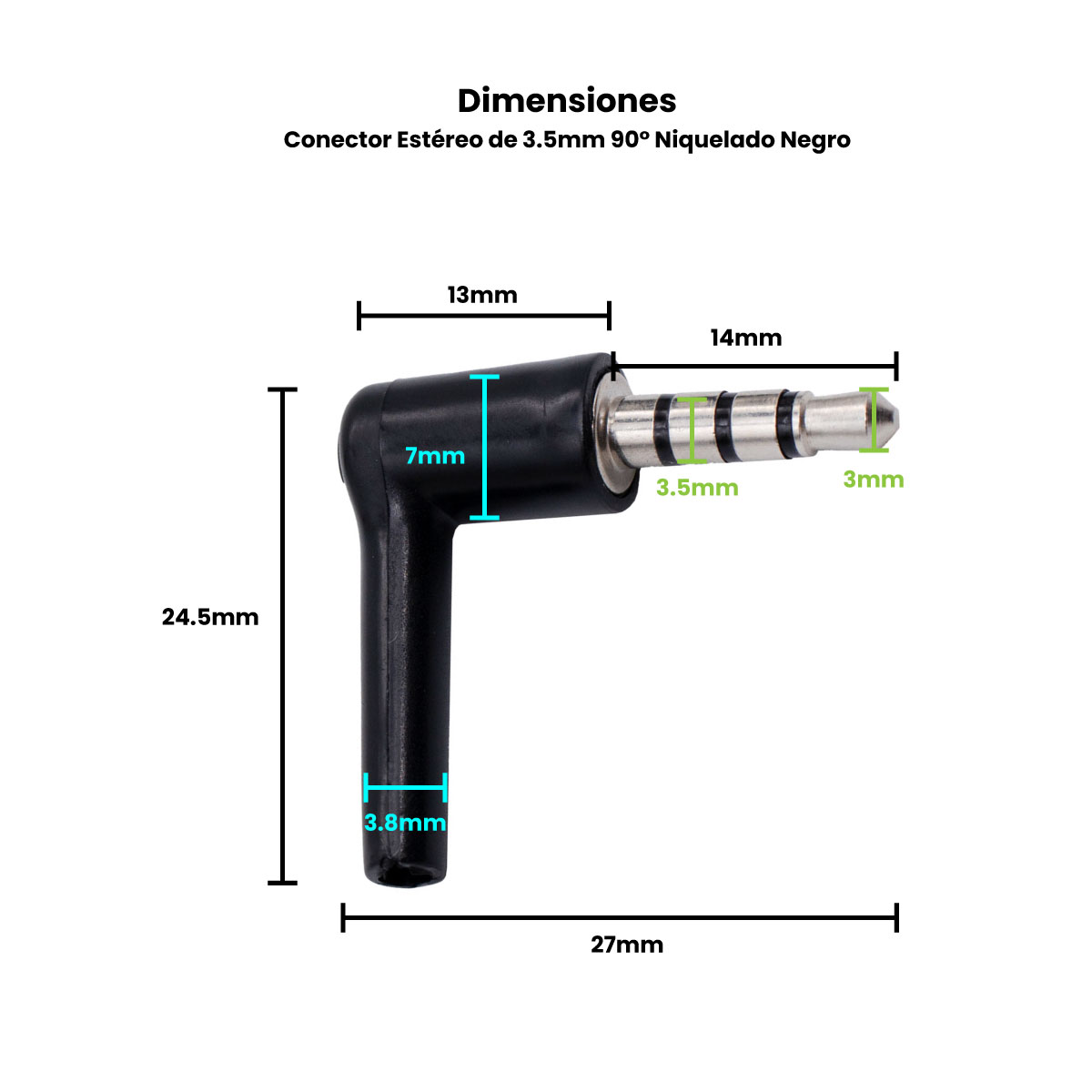

• Dimensiones

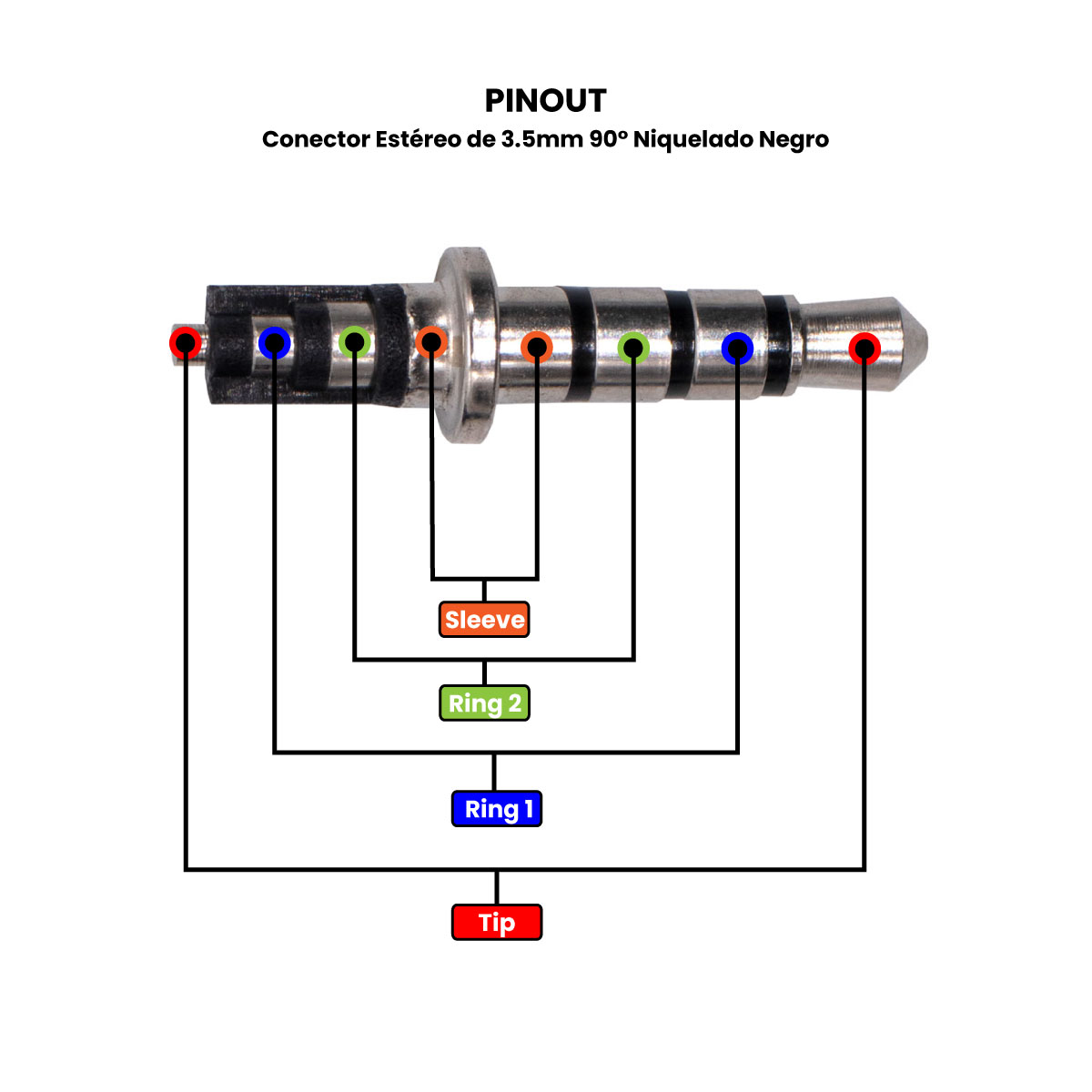

• Pinout

INFORMACIÓN ADICIONAL

¿Qué es una señal de audio estéreo?

El audio estéreo contiene 2 señales en las cuales puede transmitir información distinta, por ejemplo en el caso de unos audífonos, mientras el canal izquierdo reproduce un sonido, nada impide que en el canal derecho, se pueda reproducir un sonido distinto al mismo tiempo, es decir que ambos canales son completamente independientes. La principal diferencia que tiene con el audio mono, es que en este solo se tiene una señal, por lo que si se usa en un par de audífonos o altavoces, ambos reproducirán los mismos sonidos.

¿Qué es un Plug TRRS?

El plug TRRS es un tipo de conector de audio de 3.5 mm que tiene 3 anillos y 4 polos, los cuales corresponden según el estándar OMTP a Tip, Ring, Ring y Sleeve es de aquí que proviene su nombre (TRRS). Cada uno de los polos tiene una función específica, la cual describiremos a continuación:

Tip (T): Es el segmento más delgado y largo del conector. Es el encargado de transmitir la señal izquierda (left) de audio.

Ring (R1): Es el primer anillo después de Tip. Se encarga de transmitir la señal derecha (right) de audio.

Ring (R2): Es el segundo anillo después de Tip. Su función puede variar, pero comúnmente es utilizado para llevar la señal del micrófono (mic) o señales adicionales.

Sleeve(S): Es el último segmento, es la parte más ancha del conector. Sirve como tierra común (GND) para todas las señales.
