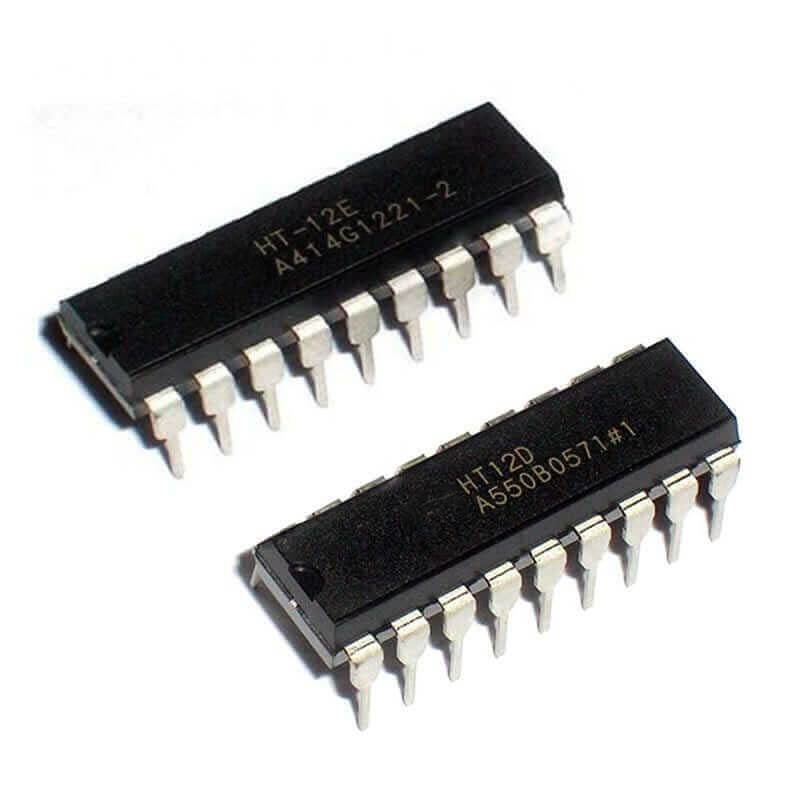

Codificador HT12E y Decodificador HT12D

Name: Codificador HT12E y Decodificador HT12D
SKU: 59454
Availability: InStock

Rango de precios: desde $ 33.00 hasta $ 38.00

Circuito integrado:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: COMPONENTES ELECTRÓNICOS, GENERAL, IC Etiquetas: 74C922, codificador, DECODIFICADOR, HT12D, HT12E, IR, PT2262, PT2272, RF

Comprados juntos frecuentemente

Precio de ambos:

Este producto: Codificador HT12E y Decodificador HT12D Circuito integrado:: Codificador HT12E - $ 38.00
Codificador HT12E y Decodificador HT12D Circuito integrado:: Decodificador HT12D - $ 33.00

INFORMACIÓN

El Codificador HT12E y Decodificador HT12D son circuitos integrados (CI) seriales, que permiten enviar y recibir datos; operan en conjunto para establecer enlaces de comunicación en sistemas de control remoto que usan canales de RF o medios infrarrojos como medio de transmisión.

Los circuitos codifican y decodifican 4 bits de datos y permiten establecer direcciones de comunicación de 8 bits, en donde ambos deben poseer la misma dirección para un correcto enlace. Este par de IC son usado comúnmente para transmisión inalámbrica RF e IR.

ESPECIFICACIONES Y CARACTERÍSTICAS

Codificador HT12E

Chip: HT12E Transmisor
Pines:18
Voltaje de Operación: 2.4V a 12V DC, preferente 5V
Corriente stand by: 0.1uA a Vcc = 5V
Decodifica 8 bits de dirección y 4 bits de datos
Capaz de decodificar 12 bits de información
Codificadores equivales: PT2262, 74C922

Decodificador HT12D

Chip: HT12D Receptor
Pines:18
Voltaje de Operación: 2.4V a 5V DC
Corriente stand by: 0.1uA a Vcc = 5V
Decodifica 8 bits de dirección y 4 bits de datos
Capaz de decodificar 12 bits de información
Decodificadores equivales:PT2272, 74C922

DOCUMENTACIÓN Y RECURSOS

Datasheet

HT12D
HT12E

Pinout

HT12D
HT12E

INFORMACIÓN ADICIONAL

Aplicación del Codificador HT12E y Decodificador HT12D

Estos Circuitos Integrados son útiles en proyectos donde se requiera Transmisión/Recepción RF a frecuencias de 434MHz o 315Mhz, ya que facilitan el control de los dispositivos.

Funcionamiento del Transmisor HT12E

El transmisor acepta una señal digital, proveniente de un pulsador, que “ingresa” en una portadora de 315Mhz ó 433Mhz según sea el caso del modulo, la amplitud de la señal portadora cambia según el valor lógico de la señal a transmitir.

Funcionamiento del Receptor HT12D

El HT12D recibe la señal del receptor RF en el pin 14 y presentara en sus pines de salida la señal enviada por el transmisor, dicha señal es procesada y cambia el estado de sus salidas según el patrón recibido (Pin 10 al 13) a demás el pin 17 (VT, Valid Transmission) cambia nivel lógico SI y SOLO SI logra conexión con el transmisor, tomar nota que los pines de direccionamiento (pin 1 al 8) deben de tener la misma combinación en ambos integrados.

NOTA: Los pines OSC1 y OSC2 corresponden al oscilador interno del HT12E y HT12D, es necesario elegir una resistencia para cada uno. Siempre la del transmisor será mucho mayor que la del receptor.

Detalle del Decodificador HT12D

Número de Pin

Descripción

1-8 (A0-A7)

Estos son los bits de dirección de 8 bits, que se utilizan para proteger sus datos. Debemos configurar los bits en el mismo patrón en el codificador y el decodificador para emparejarlos.

9 (GND)

Tierra del circuito

10-13 (AD0 -AD3)

Estos cuatro pines se utilizan para obtener los bits de datos decodificando los datos de HT12E IC

14 (INPUT)

Los datos de salida codificados de 12 bits obtenidos de HT12E deben indicarse aquí

15 y 16(OSC 1/2)

El IC tiene un oscilador incorporado. Este oscilador se puede utilizar conectando estos dos pines a través de una resistencia de 470 KΩ.

17 (VT)

Este pin aumentará cuando se reciba un dato. No es obligatorio usarlo

18 (VCC)

Este pin alimenta el IC debe usar solo 5V

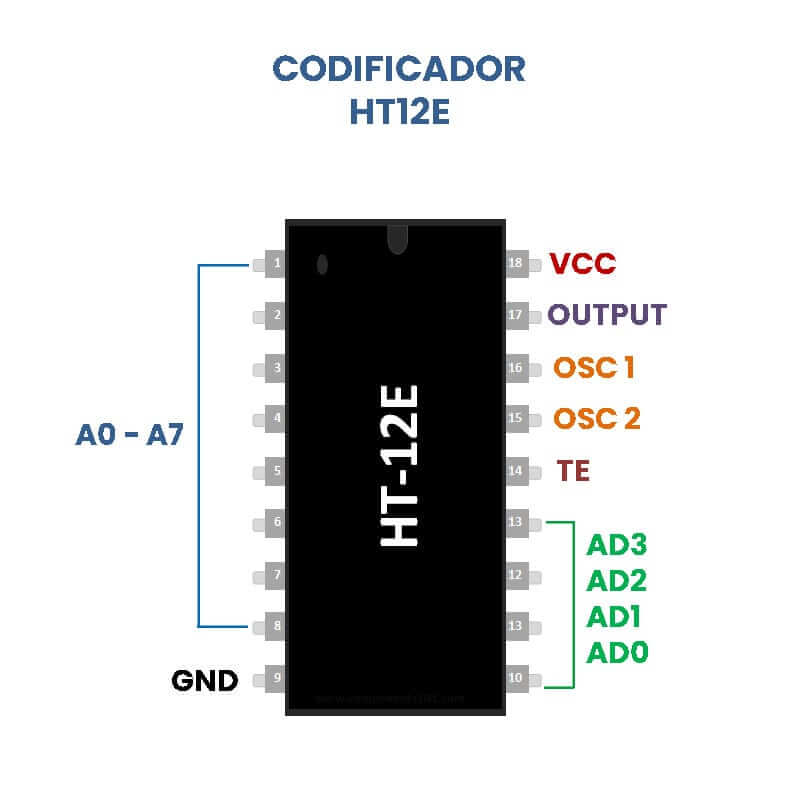

Detalle del Codificador HT12E

Número de Pin

Descripción

1-8 (A0-A7)

Estos son los bits de dirección de 8 bits, que se utilizan para proteger sus datos. Debemos configurar los bits en el mismo patrón en el codificador y el decodificador para emparejarlos.

9 (GND)

Tierra del circuito

10-13 (AD0 -AD3)

Estos cuatro pines se utilizan para enviar datos, los datos codificando aquí se decodificarán en HT12D IC, compartiendo los mismos bits de dirección.

14 (TE)

Habilitación de Transmisión (TE):

Este pin deberá estar conectado a Tierra para habilitar la transmisión.

15 y 16 (OSC 1/2)

El IC tiene un oscilador incorporado. Este oscilador se puede utilizar conectando estos dos pines a través de una resistencia de 1 MΩ.

17 (OUTPUT)

Los datos de salida codificados de 12 bits se pueden obtener de este pin.

18 (VCC)

Este pin alimenta el IC , generalmente a 5V; aunque puede oscilar de 2.4V a 12V.
